DATASENSING

VSM

Vision Sensor Monitor

VSM er en ekstern skærm, der er kompatibel med alle DataVS2-modeller. Enheden viser billeder, resultater og statistikker på kontrollerne udført af sensoren. Du kan også finjustere parametrene via skærmen.

Via skærmen kan du ændre opskrifter lagret i sensoren eller i VSM-enheden. Skærmen har en hukommelse til 20 opskrifter.

Via LAN-netværk kan du slutte skærmen til at nå flere sensorer med samme skærm.



-

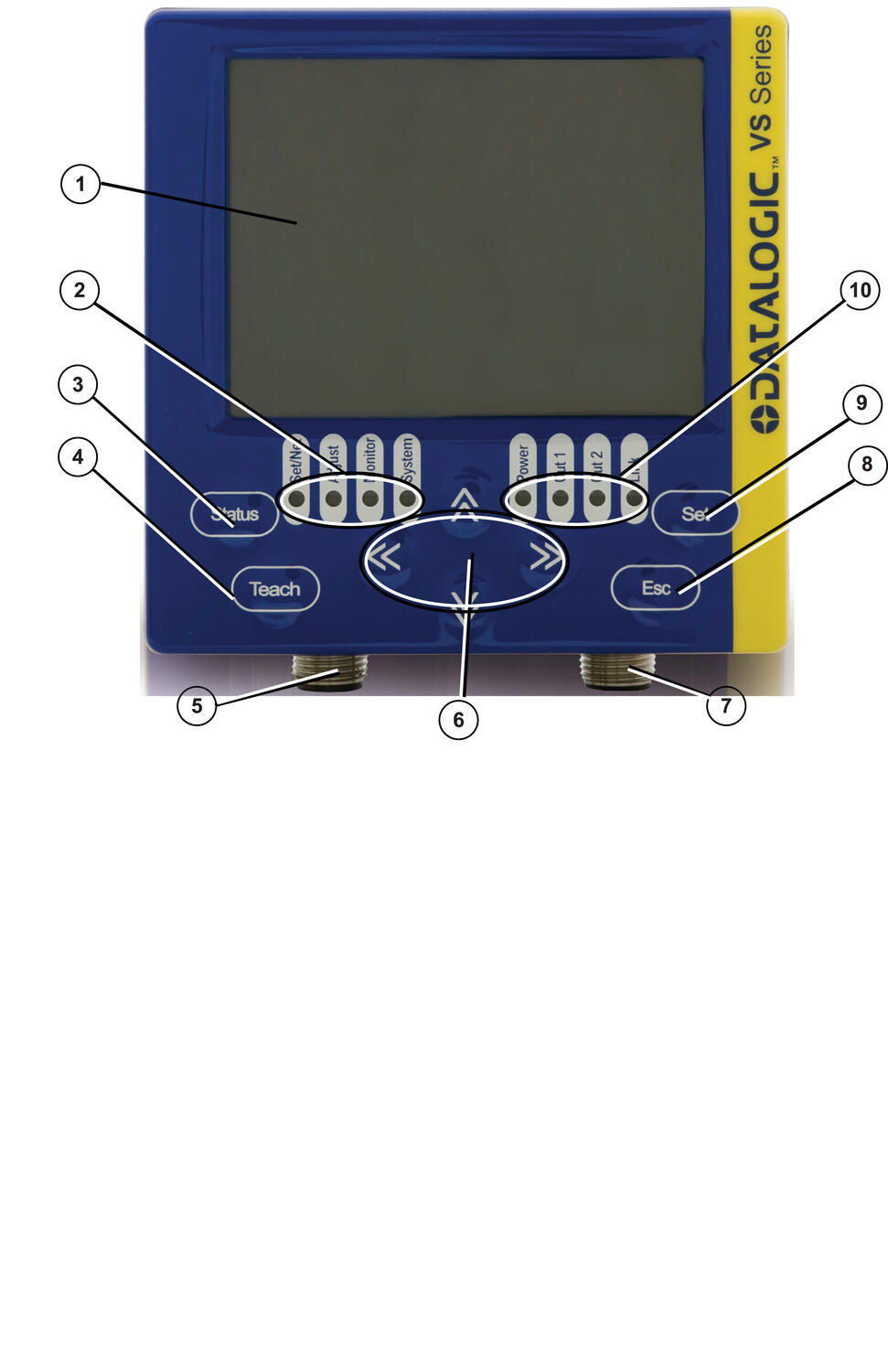

Funktionsoversigt

274169_812.eps

1. Overvåg 3,5 ̋ LCD farveskærm 320x240 pixels

6. PIL-knapper

2. Status LED

7. M12 forbindelse til Ethernet

3. STATUS-knap

8. ESC-knap

4. LÆR-knappen

9. SET-knap

5. M12-tilslutning til forsyningsspænding

10. Strømforsyning, Outputs, Ethernet LED







Visning



Mode

Exempel

Enable

Beskrivning

Standard

274166_812.eps



Skærmen viser visionsfølerens billede i fuld skærm. Følgende oplysninger vises også:

- Navn på inspektion

- ROI

- Resultat af inspektion

- Output status

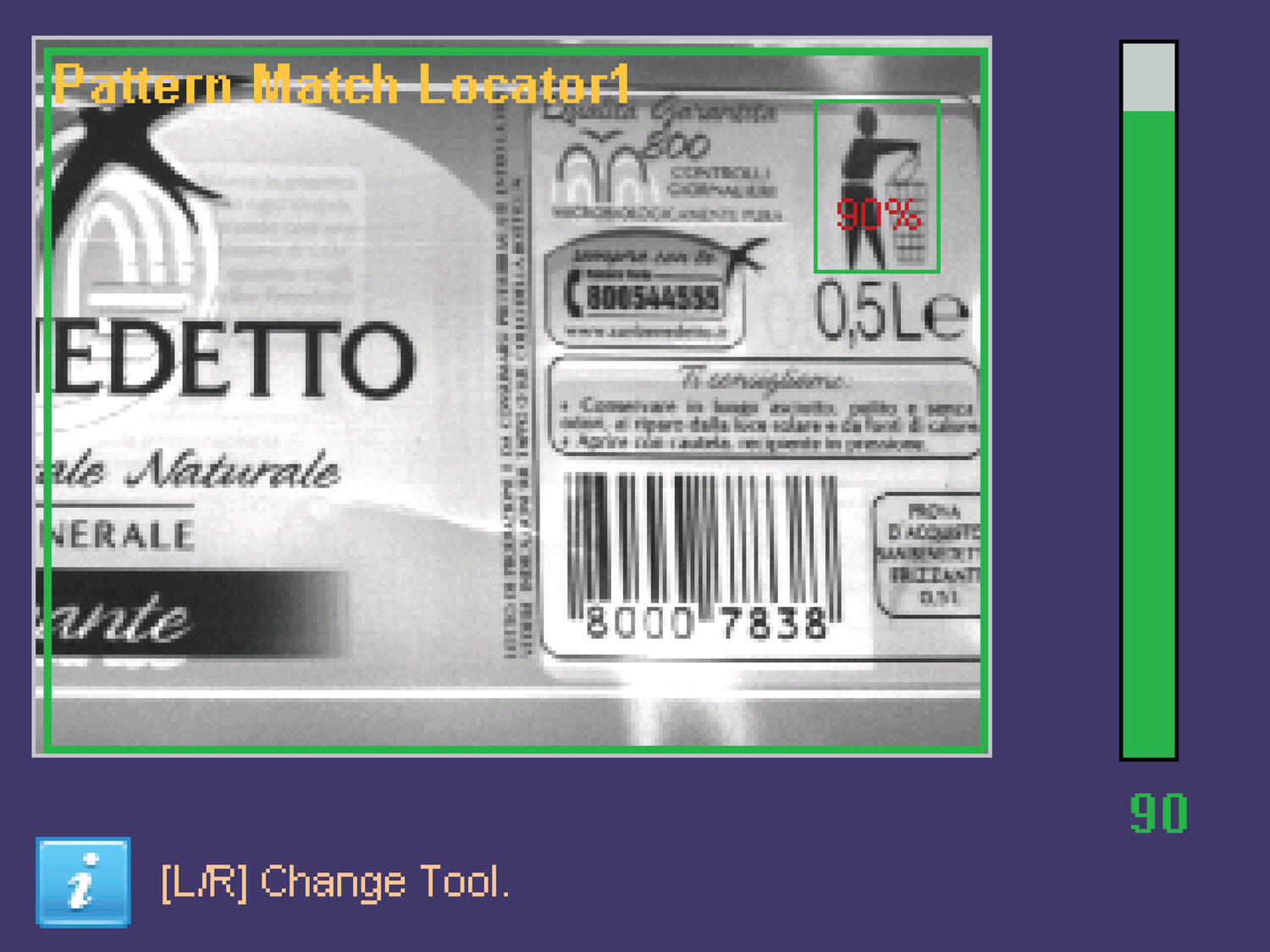

Tool Result

274170_812.eps

DOWN
ARROW

Dette billede viser resultaterne af et værktøj / værktøj i det aktuelle billede.

Resultaterne af alle værktøjer / værktøjer kan vises ved hjælp af:

RIGHT / LEFT PILS

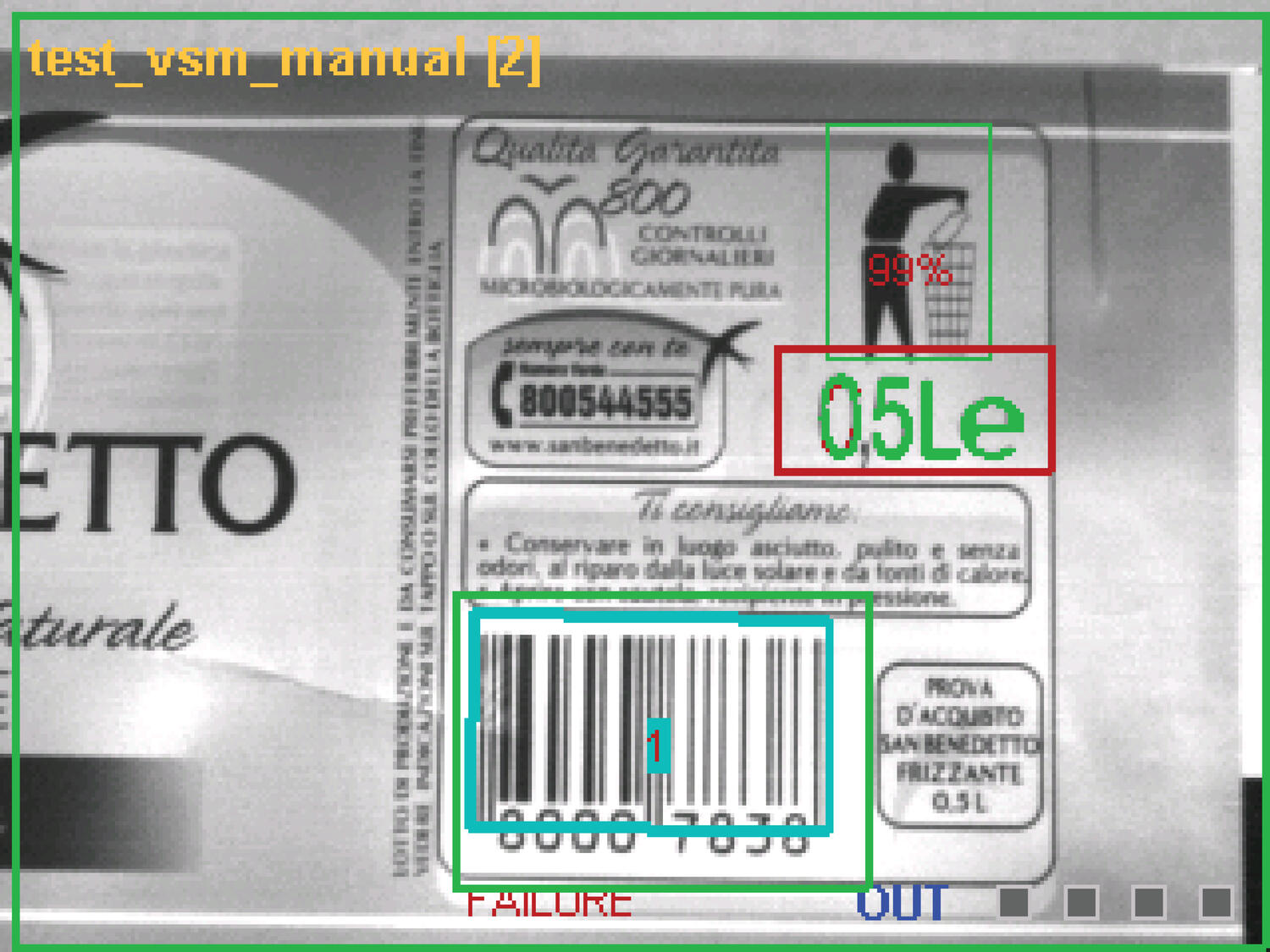

Display On Condition

274171_812.eps

ESC BUTTON

Denne tilstand viser kun de billeder, der opfylder de kriterier, der er angivet i konfigurationen af inspektionen med DataVS2 GUI

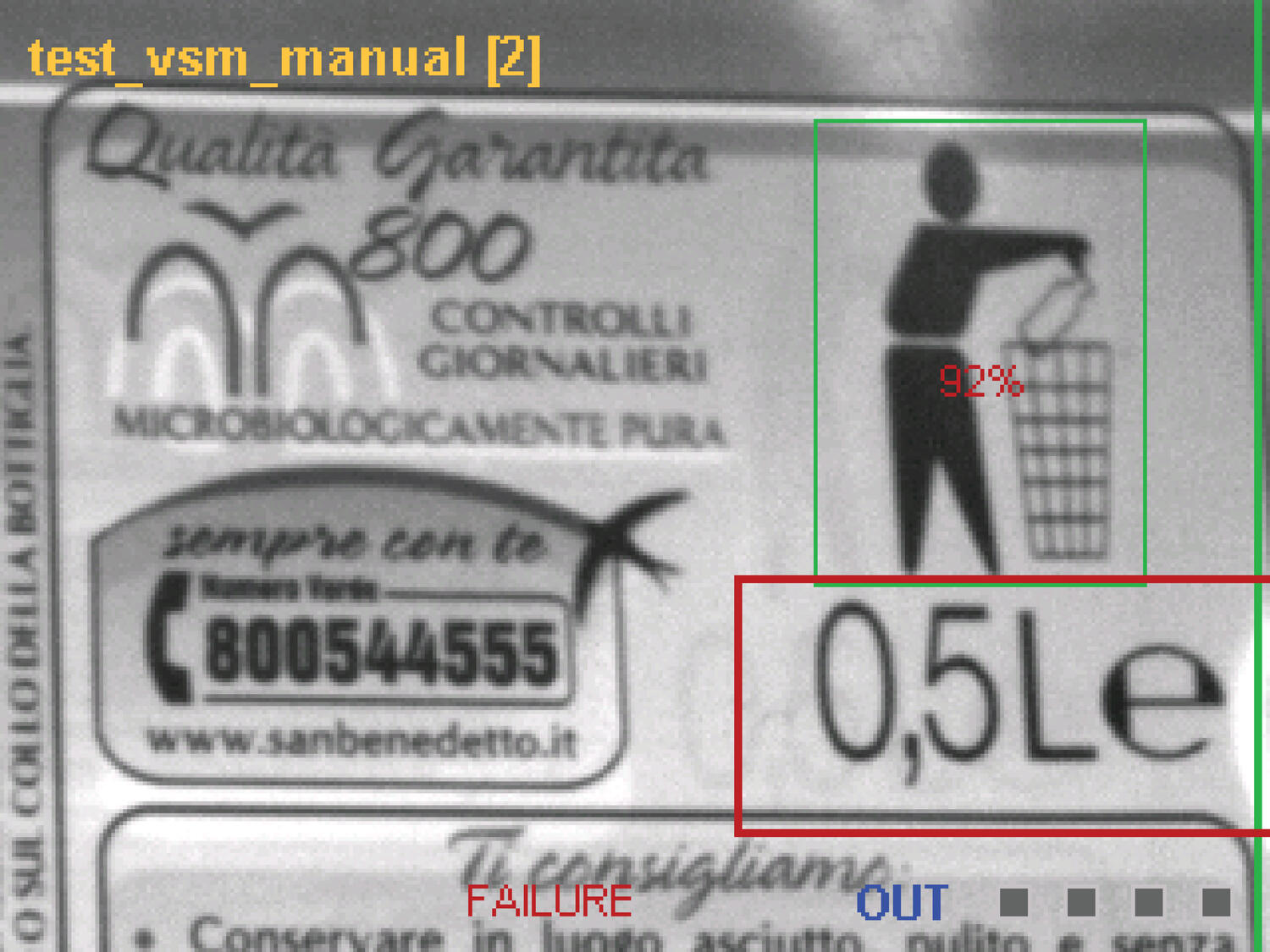

Zoom Mode

274165_812.eps

UP
ARROW

Billedet fra sensoren vises i skærmen med 200% zoom.

For at flytte zoomområdet, brug piletasterne.

Tryk på ESC for at forlade zoom-tilstand.

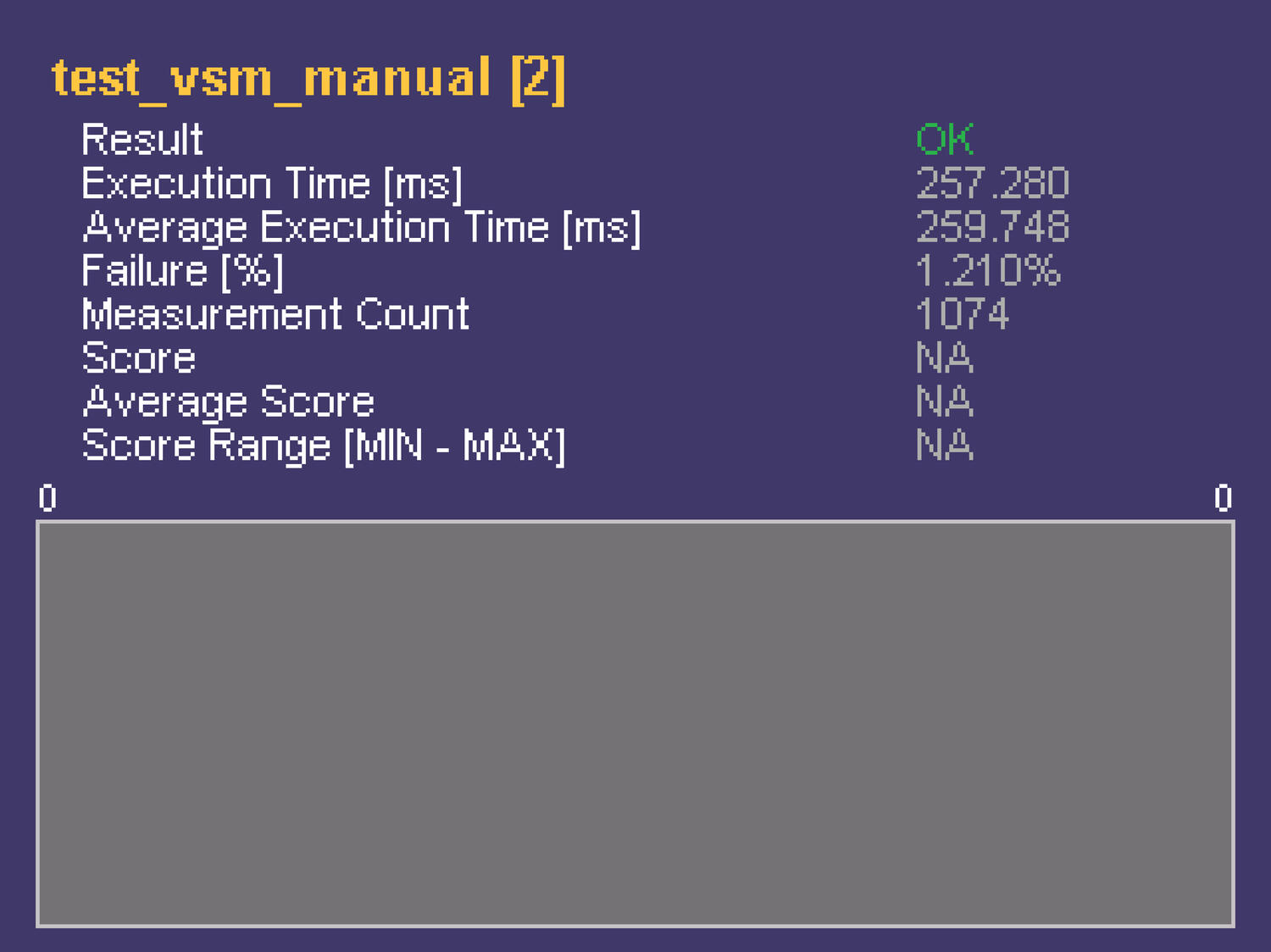

Statistics

274167_812.eps

SET BUTTON

Statistik over inspektionsresultater vist på skærmen:

• Resultat - OK / FALE

• Gennemførelsestid (ms) - Total inspektionstidspunkt

• Fejl% -% fejl af det samlede antal inspektioner

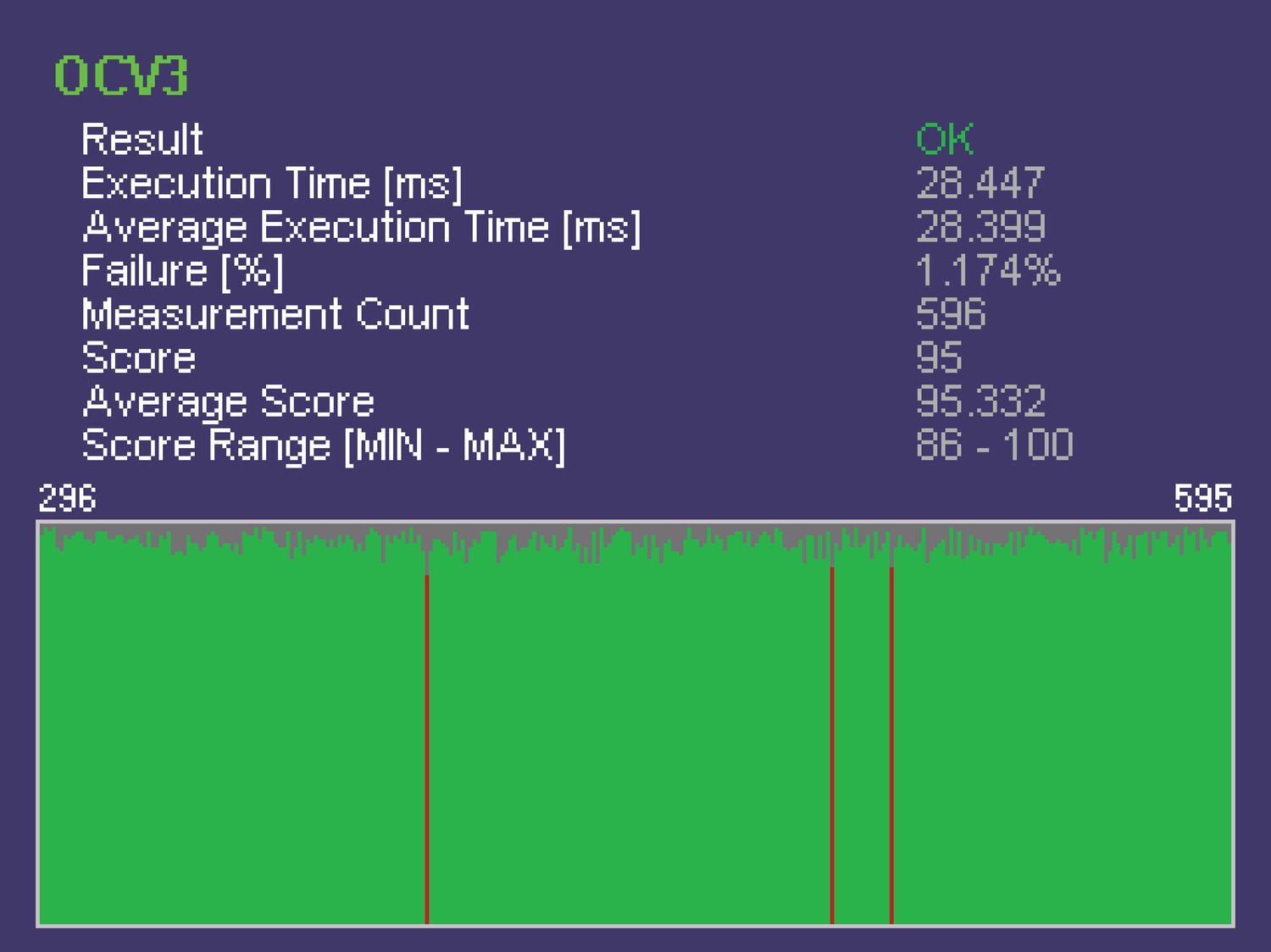

Statistikker på hvert værktøj / værktøj individuelt kan vises ved at trykke på STATUS. Brug OP / NED PILER til at skifte mellem værktøjer / værktøjer

Brug RIGHT / LEFT PILS til at ændre grafikkens skala.

274168_812.eps









Tilslutning

274159_812.eps

274162_812.eps

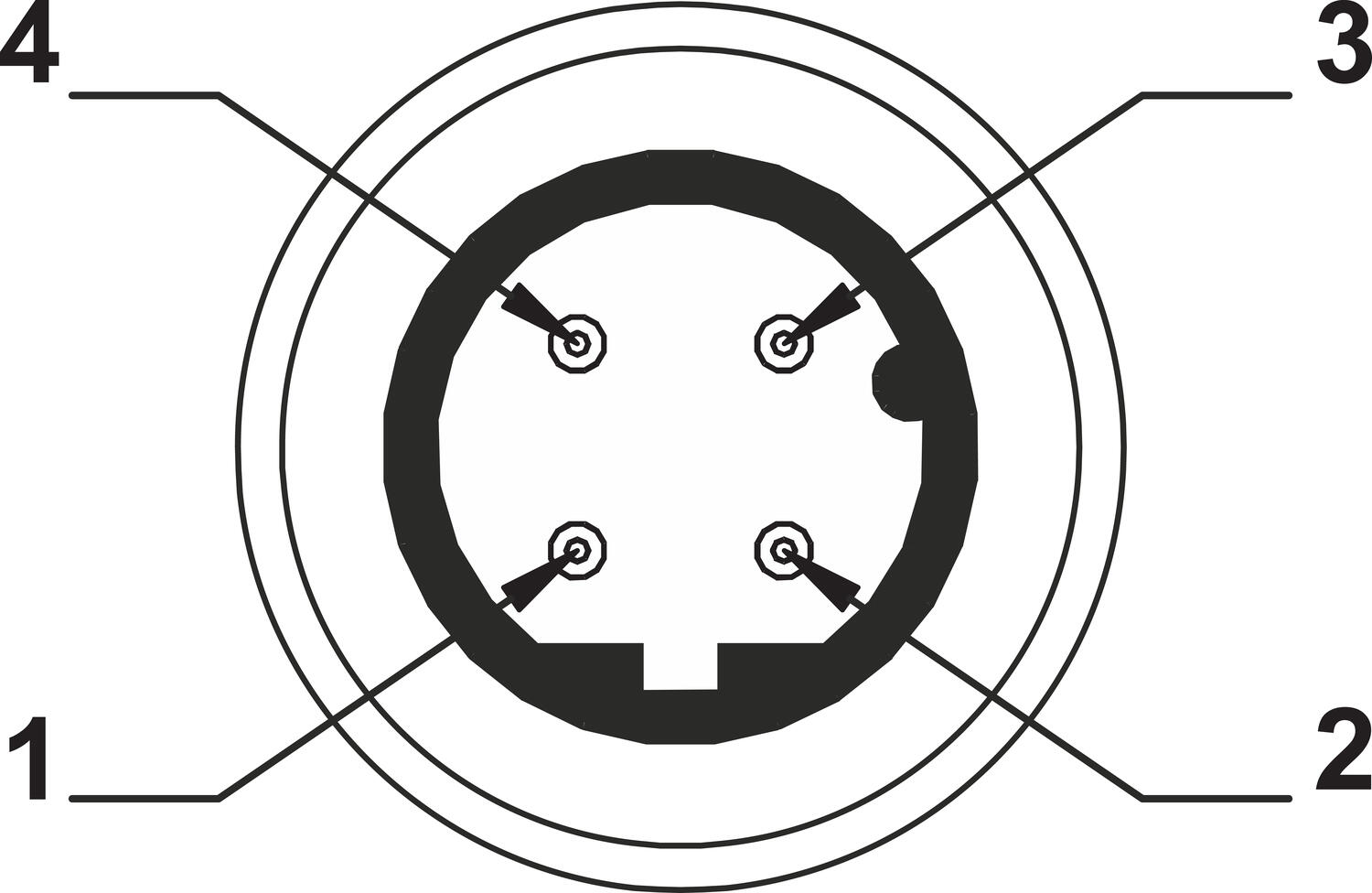

M12 4-polet han (strømforsyning)

M12 4-polet D-kodet han (Ethernet)

Stift 1: +24 VDC

Stift 1: Ethernet RX+

Stift 2: Anvendes ikke

Stift 2: Ethernet TX+

Stift 3: 0 V

Stift 3: Ethernet RX-

Stift 4: Anvendes ikke

Stift 4: Ethernet TX-

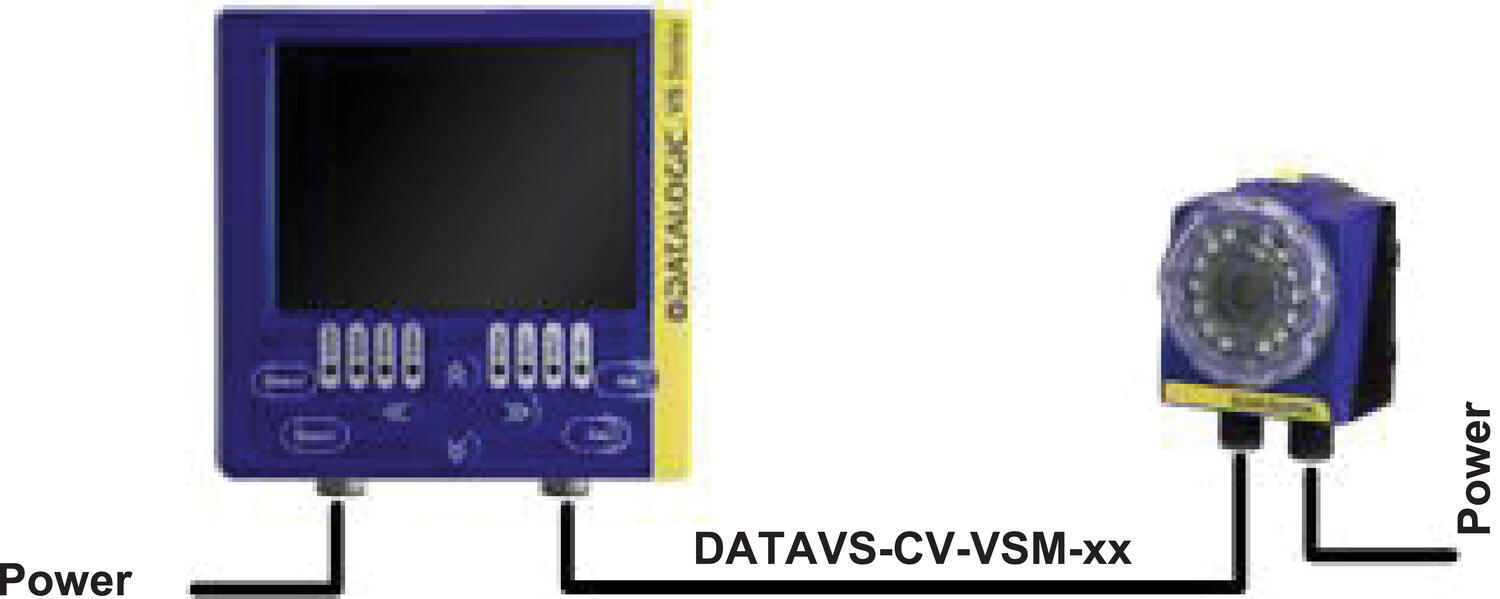

Point-to-point tilslutning

274163_812.eps

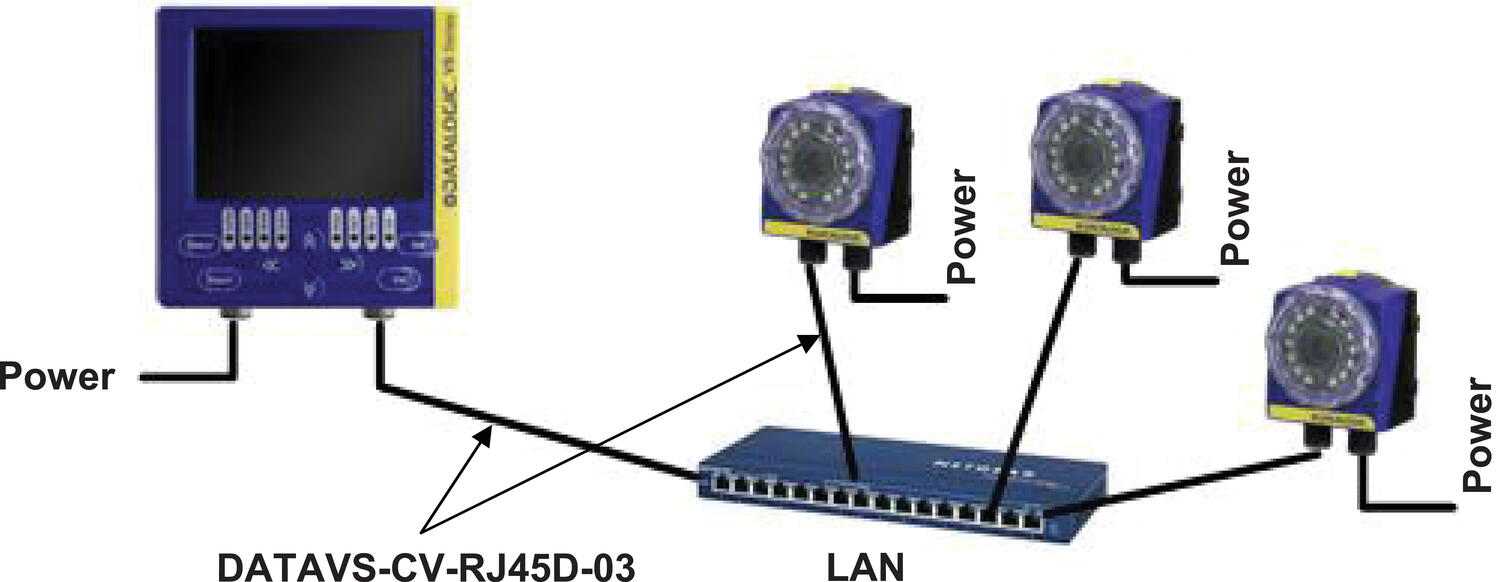

LAN tilslutning

274161_812.eps





  • Passer til samtlige DataVS2-modeller
  • Monitor med 3,5 ̋ LCD farvedisplay
  • Anvender interface med 8 trykknapper, 8 LED
  • Visning af billeder, resultater og statistik

Udvalgt variant

274184_812.tiff

Vision Sensor Monitor

Art:

Udvalgt variant

Specifikationer

Effektforbrug 0,15 A
Elektrisk tilslutning 4-polet kontakt M12 stik
IP-klasse IP20
Materiale kapsling ABS-plast
Spænding DC max 24 V
Spænding DC min 24 V
Spændingstolerance 10%
Temperaturområde fra -10 °C
Temperaturområde til 55 °C

Mål & tilslutninger

Produktbeskrivelse

VSM er en ekstern skærm, der er kompatibel med alle DataVS2-modeller. Enheden viser billeder, resultater og statistikker på kontrollerne udført af sensoren. Du kan også finjustere parametrene via skærmen.

Via skærmen kan du ændre opskrifter lagret i sensoren eller i VSM-enheden. Skærmen har en hukommelse til 20 opskrifter.

Via LAN-netværk kan du slutte skærmen til at nå flere sensorer med samme skærm.



-

Funktionsoversigt

274169_812.eps

1. Overvåg 3,5 ̋ LCD farveskærm 320x240 pixels

6. PIL-knapper

2. Status LED

7. M12 forbindelse til Ethernet

3. STATUS-knap

8. ESC-knap

4. LÆR-knappen

9. SET-knap

5. M12-tilslutning til forsyningsspænding

10. Strømforsyning, Outputs, Ethernet LED







Visning



Mode

Exempel

Enable

Beskrivning

Standard

274166_812.eps



Skærmen viser visionsfølerens billede i fuld skærm. Følgende oplysninger vises også:

- Navn på inspektion

- ROI

- Resultat af inspektion

- Output status

Tool Result

274170_812.eps

DOWN
ARROW

Dette billede viser resultaterne af et værktøj / værktøj i det aktuelle billede.

Resultaterne af alle værktøjer / værktøjer kan vises ved hjælp af:

RIGHT / LEFT PILS

Display On Condition

274171_812.eps

ESC BUTTON

Denne tilstand viser kun de billeder, der opfylder de kriterier, der er angivet i konfigurationen af inspektionen med DataVS2 GUI

Zoom Mode

274165_812.eps

UP
ARROW

Billedet fra sensoren vises i skærmen med 200% zoom.

For at flytte zoomområdet, brug piletasterne.

Tryk på ESC for at forlade zoom-tilstand.

Statistics

274167_812.eps

SET BUTTON

Statistik over inspektionsresultater vist på skærmen:

• Resultat - OK / FALE

• Gennemførelsestid (ms) - Total inspektionstidspunkt

• Fejl% -% fejl af det samlede antal inspektioner



Statistikker på hvert værktøj / værktøj individuelt kan vises ved at trykke på STATUS. Brug OP / NED PILER til at skifte mellem værktøjer / værktøjer

Brug RIGHT / LEFT PILS til at ændre grafikkens skala.

274168_812.eps









Tilslutning

274159_812.eps

274162_812.eps

M12 4-polet han (strømforsyning)

M12 4-polet D-kodet han (Ethernet)

Stift 1: +24 VDC

Stift 1: Ethernet RX+

Stift 2: Anvendes ikke

Stift 2: Ethernet TX+

Stift 3: 0 V

Stift 3: Ethernet RX-

Stift 4: Anvendes ikke

Stift 4: Ethernet TX-





Point-to-point tilslutning

274163_812.eps



LAN tilslutning

274161_812.eps
