ASCO

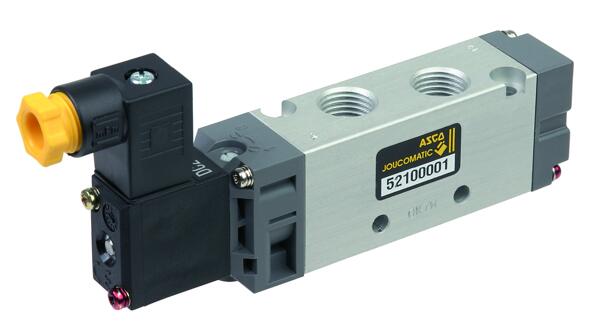

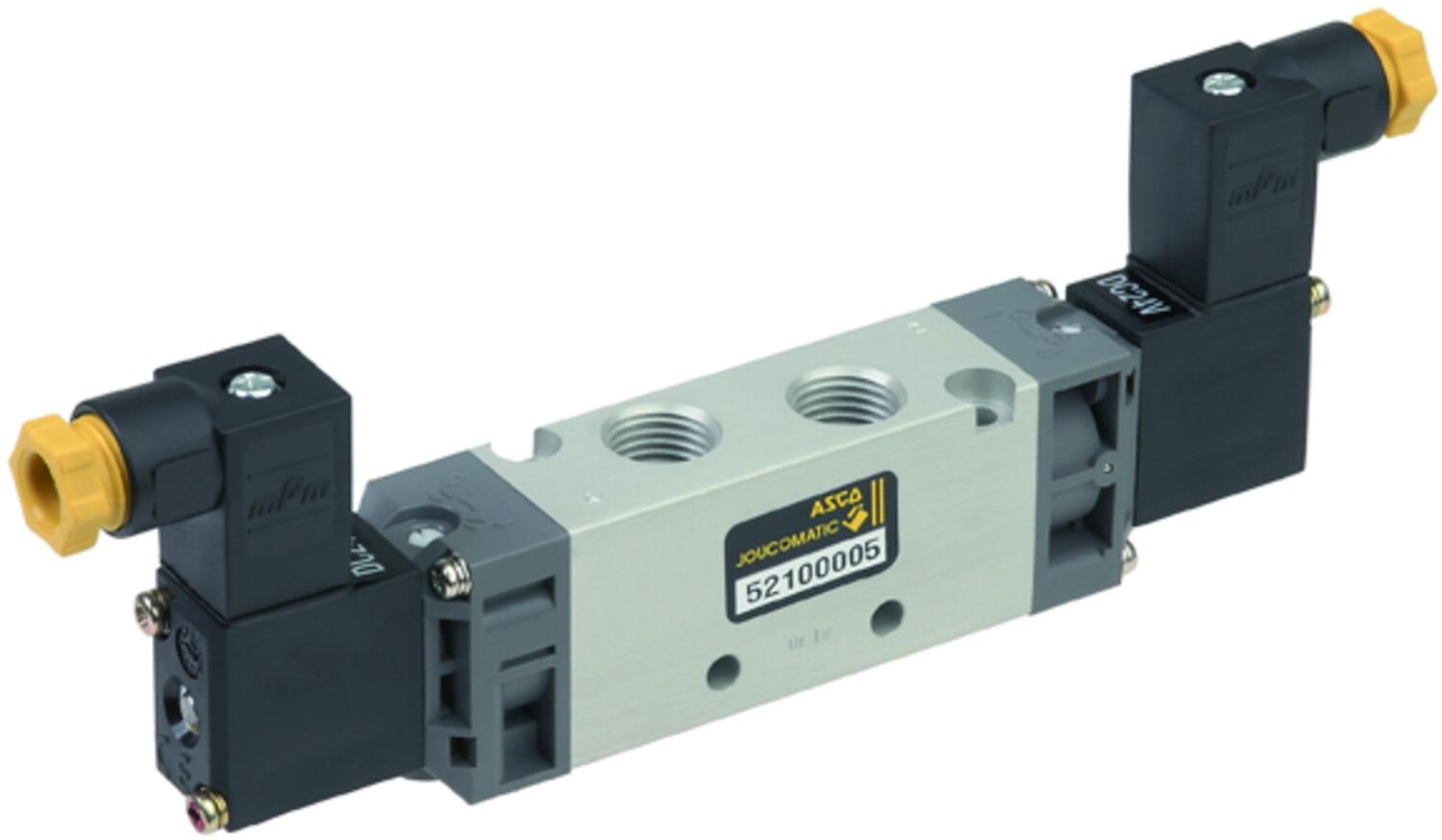

Pneumatikventil, 5/2 eller 5/3-funktion, RG 1/4\"
Serie 521

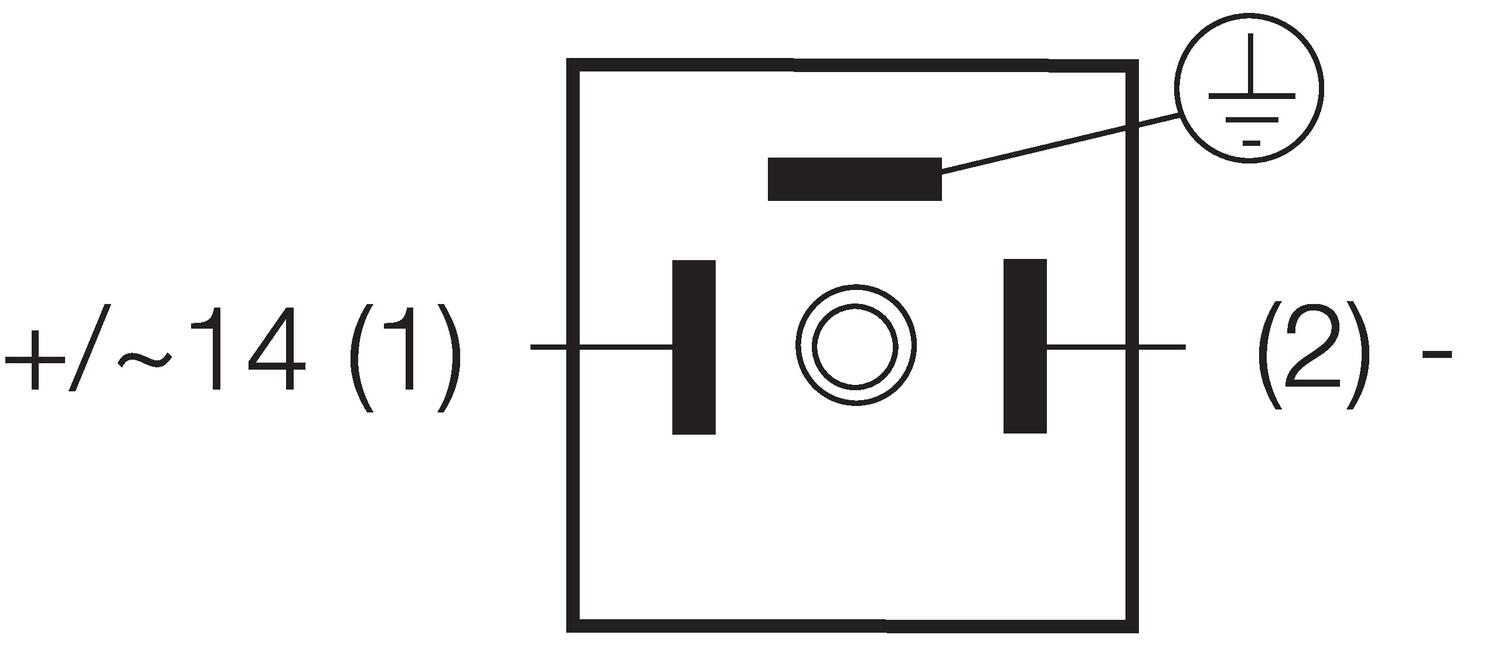

Kompakt ventil egnet til styring af mindre cylindre op til 100 mm i diameter. Ventilerne kan monteres på en subbase eller bruges enkeltstående. Ventilen leveres komplet med spole og 15x15 mikro-kabelstik til kabeldiameter 4-6 mm. Kabelstikket kan drejes 90º eller 180º for optimal ledningsføring.
- Flow 1050 l/min
- Effektforbrug 1,6 W
- Temperaturområde +5 til +50 °C

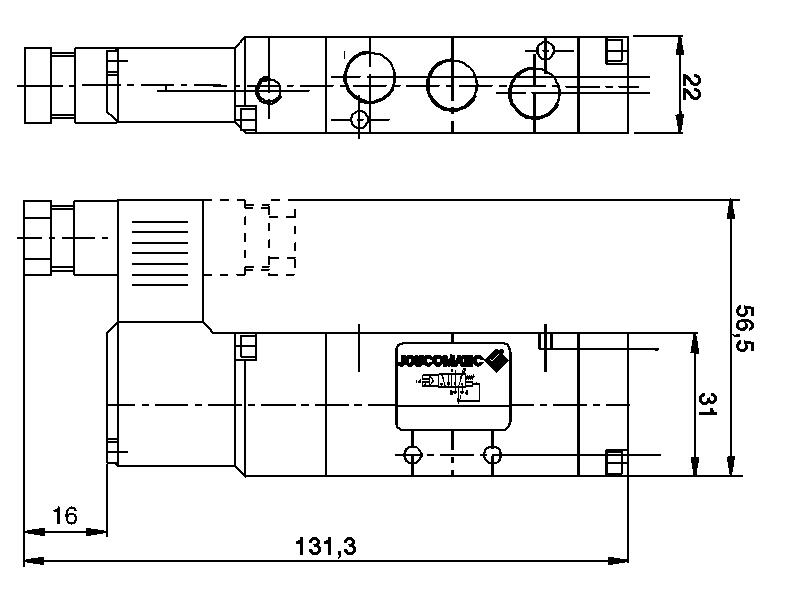

- Ventilbredde 22 mm
- Enkeltstående eller modulopbygget på subbase
Udvalgt variant
Udvalgt variant
Specifikationer
| Type ventil | Elstyret |
|---|---|
| Responstid ind | 30 ms |
| Responstid ud | 20 ms |
| Vægt | 0,155 kg |
| IP-klasse | IP65 |
| Effektforbrug | 1,6 W |
| Gennemløb | 6 mm |
| Spænding AC | 24 V |
| Temperaturområde fra | 5 °C |
| Temperaturområde til | 50 °C |
| Materiale spole | Termoplast |
| Tilslutning | G1/4 |
| Differenstryk max | 8 bar |
| Differenstryk min | 1,5 bar |
|---|---|
| Flowkoefficient | 15 |
| Max flow | 1050 l/min |

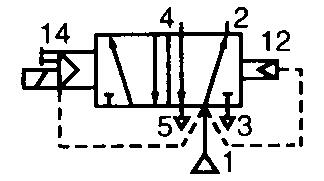

| Funktion 1 | 5/2 |
| Funktion 2 | Luftdifferentiale retur |
| Materiale ventilhus | Anodiseret aluminium |
| Materiale hus | Anodiseret aluminium |
| Materiale stempel | Rustfrit stål |
| Materiale kortslutningsring | Kobber |
| Materiale indvendige dele | Messing, Polyamid |
| Max tryk | 8 bar |
| Montering | Ingen |
Produktbeskrivelse
Kompakt ventil egnet til styring af mindre cylindre op til 100 mm i diameter. Ventilerne kan monteres på en subbase eller bruges enkeltstående. Ventilen leveres komplet med spole og 15x15 mikro-kabelstik til kabeldiameter 4-6 mm. Kabelstikket kan drejes 90º eller 180º for optimal ledningsføring.
