TKS transformer klemmer

Transformerklemmer er beregnet til at blive direkte monteret på en transformerkerne med integrerede stik.

Klemmerne kan dog også monteres på en 10x2 DIN skinner.

Klemmerne bruges til at montere/konvertere spoleenderne fra spolen til skrue- / spadeforbindelserne.

Alle transformerklemmer er konstrueret så de har vibrationsbestandig forbindelse.

Berøringsbeskyttelsen er i overensstemmelse med VBG 4 og materialet de er fremstillet i er polyamid PA 6,6, UL 94-V0

Til mærkning af transformerklemmer benyttes mærkeark type PMC SB 7,5



Transformerklemmerne TKS 4 og TKS 4 / F

TKS 4 og TKS 4 / F er tilgængelige som 1-, 2- og 3-polede i enten standard orange eller grå.

Kundespecifikke farver er tilgængelige på anmodning.

TKS 4 med skruetilslutning og TKS 4 / F med spadesko (2.8 / 6.3 mm) er også tilgængelige.

Skruetilslutning er designet til ledninger op til 4 mm²



Transformerklemmer TKS 10

TKS 10'erne er tilgængelige som 1-, 2- og 3-polede i enten standard orange eller grå.

Kundespecifikke farver er tilgængelige på anmodning.

Skruetilslutning er designet til ledninger op til 10 mm²



Transformerklemmer med sikringer TKS 4 SI 5x20, 5x25 og 6,3x32

TKS 4 SI fås som 1-polede enheder i standardfarverne orange og grå.

Skrueforbindelsen er designet til ledninger op til 4 mm².

En skruehætte bruges til at indsætte/montere de tilsvarende 5x20, 5x25 eller 6.3x32 sikringer i TKS 4 SI

  • Kompakt 4mm² & 10mm²
  • Skrue og spadesko (2.8/6.3mm)
  • Polyamid 6.6 UL 94-V0

Udvalgt variant


Download som pdf

Tekniske data / dokumenter

Beskrivelse af produktet

Tilbehør og relaterede produkter

Udvalgt variant

Specifikationer

Generel data
Tværsnit 4 mm²
Farve Orange
Nominel spænding IEC 800 V
Nominel strøm IEC 32 A
Montage Transformer anker
Nominel impulsspænding 8 kV
Overspændingskategori III
Miljøklasse 3
Godkendelser UL, CSA, CSA US, KEMA KUR, EAC

Dimensioner
Længde 20,5 mm
Bredde 7,5 mm
Højde 33,1 mm

Forbindelses data
Tilslutninger 1
Plug gauge iht. EN 60 947-1 A4
Antal test pick off muligheder 1 pc
Tværsnit enkelt ledning fra 0,2 mm²
Tværsnit enkelt ledning til 6 mm²
Tværsnit fintrådet ledning fra 0,2 mm²
Tværsnit fintrådet ledning til 6 mm²
Tværsnit fintrådet ledning med tylle fra 0,2 mm²
Tværsnit fintrådet ledning med tylle til 4 mm²
Nominel ledertværsnit fra (AWG) 22
Nominel ledetværsnit til (AWG) 10
Afisoleringslængde 9 mm

*Invisible Heading*
Skruestørrelse M 3
Skruetype Lige
Tilspændingsmoment min. 0,5
Tilspændingsmoment max 1

Materialer
Materiale isolation Polyamid 6.6
Flammeklasse UL94-V0
Temperaturområde drift fra -40 °C
Temperaturområde drift til 120 °C

Godkendelser
Mærkespænding UL 600 V
Mærkestrøm UL 27 A
UL test standard UL 1059
Mærkespænding CSA 600 V
Mærkestrøm CSA 27 A
CSA test standard C22.2 No 158
Nominel spænding CSAus 600 V
Nominel strøm CSAus 27 A
CSAus test standard UL 1059
EAC test standard TR ZU 004/2011
KEMA KEUR test standard EN 60947-7-1:2009

Yderligere data
Tariff code 85369010
Oprindelsesland DE
Vægt 4 g
Pakningsstørrelse 50 pc

Downloads

Mål & tilslutninger

Produktbeskrivelse

Transformerklemmer er beregnet til at blive direkte monteret på en transformerkerne med integrerede stik.

Klemmerne kan dog også monteres på en 10x2 DIN skinner.

Klemmerne bruges til at montere/konvertere spoleenderne fra spolen til skrue- / spadeforbindelserne.

Alle transformerklemmer er konstrueret så de har vibrationsbestandig forbindelse.

Berøringsbeskyttelsen er i overensstemmelse med VBG 4 og materialet de er fremstillet i er polyamid PA 6,6, UL 94-V0

Til mærkning af transformerklemmer benyttes mærkeark type PMC SB 7,5



Transformerklemmerne TKS 4 og TKS 4 / F

TKS 4 og TKS 4 / F er tilgængelige som 1-, 2- og 3-polede i enten standard orange eller grå.

Kundespecifikke farver er tilgængelige på anmodning.

TKS 4 med skruetilslutning og TKS 4 / F med spadesko (2.8 / 6.3 mm) er også tilgængelige.

Skruetilslutning er designet til ledninger op til 4 mm²



Transformerklemmer TKS 10

TKS 10'erne er tilgængelige som 1-, 2- og 3-polede i enten standard orange eller grå.

Kundespecifikke farver er tilgængelige på anmodning.

Skruetilslutning er designet til ledninger op til 10 mm²



Transformerklemmer med sikringer TKS 4 SI 5x20, 5x25 og 6,3x32

TKS 4 SI fås som 1-polede enheder i standardfarverne orange og grå.

Skrueforbindelsen er designet til ledninger op til 4 mm².

En skruehætte bruges til at indsætte/montere de tilsvarende 5x20, 5x25 eller 6.3x32 sikringer i TKS 4 SI

Tilbehør

Relaterede produkter

Kabelgennemføring
Produktnyheder

ORGANISÉR DINE KABLER MED VORES KABELGENNEMFØRINGSSYSTEM FRA CONTA-CLIP

Lær mere om, hvordan innovative kabelgennemføringssystemer kan imødekomme nutidens industrielle udfordringer ved at spare tid, forenkle installationen og tilbyde enestående fleksibilitet. Følg med, når vi dykker ned i, hvordan vores kabelgennemføringssystemer fra Conta-Clip påvirker industrielle installationer

Auer Smart Signal_Portraet
Produktnyheder

Næste niveau af industriel varsling

En ny produktserie fra Auer Signal lanceres i løbet af 2025, og de første modeller er nu klar til markedet. Serien er kendetegnet ved høj ydeevne, fleksibilitet og smarte funktioner – alt samlet i et moderne og robust design.

Smart-Line af Zimmerlin
Produktnyheder

Tankdæksler på rekordtid med Smart-Line

Nu kan du få præfabrikerede og konfigurerbare trykdæksler leveret på kun 2 uger – en hurtig og fleksibel løsning, der sparer dig både tid og besvær.

XV Ventiltermial
Produktnyheder

Modulær ventilterminal fra Aventics – XV-serien

Aventics XV-serie fra Emerson muliggør øget fleksibilitet og effektivitet i produktionssystemer. Den moderne ventilteknologi i denne serie forbedrer udnyttelsen af trykluft og optimerer ydeevnen i pneumatiske systemer. Med sit kompakte design sparer XV-serien plads i styreskabet, samtidig med at ventilerne har lang levetid og kræver minimal vedligeholdelse. Dette giver øget oppetid og gør serien til et fremragende valg for nutidens krævende produktionsmiljøer.

Omkostningseffektiv niveaumåling
Produktnyheder

Omkostningseffektiv og pålidelig niveaumåling med Rosemount 1208 niveau- og flowradar

Efterhånden som kravene til pålidelig niveau- og flowmåling stiger, bliver behovet for smartere og mere robust teknologi stadig vigtigere. Med Rosemount 1208 niveau- og flowradar præsenterer vi hos OEM Automatic en ny, berøringsfri niveauradar, der kombinerer høj præcision med nem installation – uanset om det er vand, havre eller kemikalier.

Tescom Trykregulatorer
Produktnyheder

TESCOM MULTI-PURPOSE TRYKREGULATORER

Vi tilbyder et bredt udvalg af Tescom trykregulatorer, der dækker alt fra laboratorieanalyser til industrielle gasinstallationer. Tescom er kendt for sin høje kvalitet, fleksibilitet og pålidelighed – uanset om du arbejder med brandfarlige gasser, kalibreringsudstyr eller trykpaneler.

Favoritter Artikler Tværsnit Farve Nominel spænding IEC Nominel strøm IEC Fuse size Additional information Længde Bredde Højde Tilslutninger Plug gauge iht. EN 60 947-1 Antal test pick off muligheder Tværsnit enkelt ledning til Tværsnit fintrådet ledning til Tværsnit fintrådet ledning med tylle til Afisoleringslængde Skruestørrelse Tilspændingsmoment min. Tilspændingsmoment max Mærkestrøm UL Mærkestrøm CSA Nominel strøm CSAus KEMA KEUR test standard Vægt Pakningsstørrelse Pris

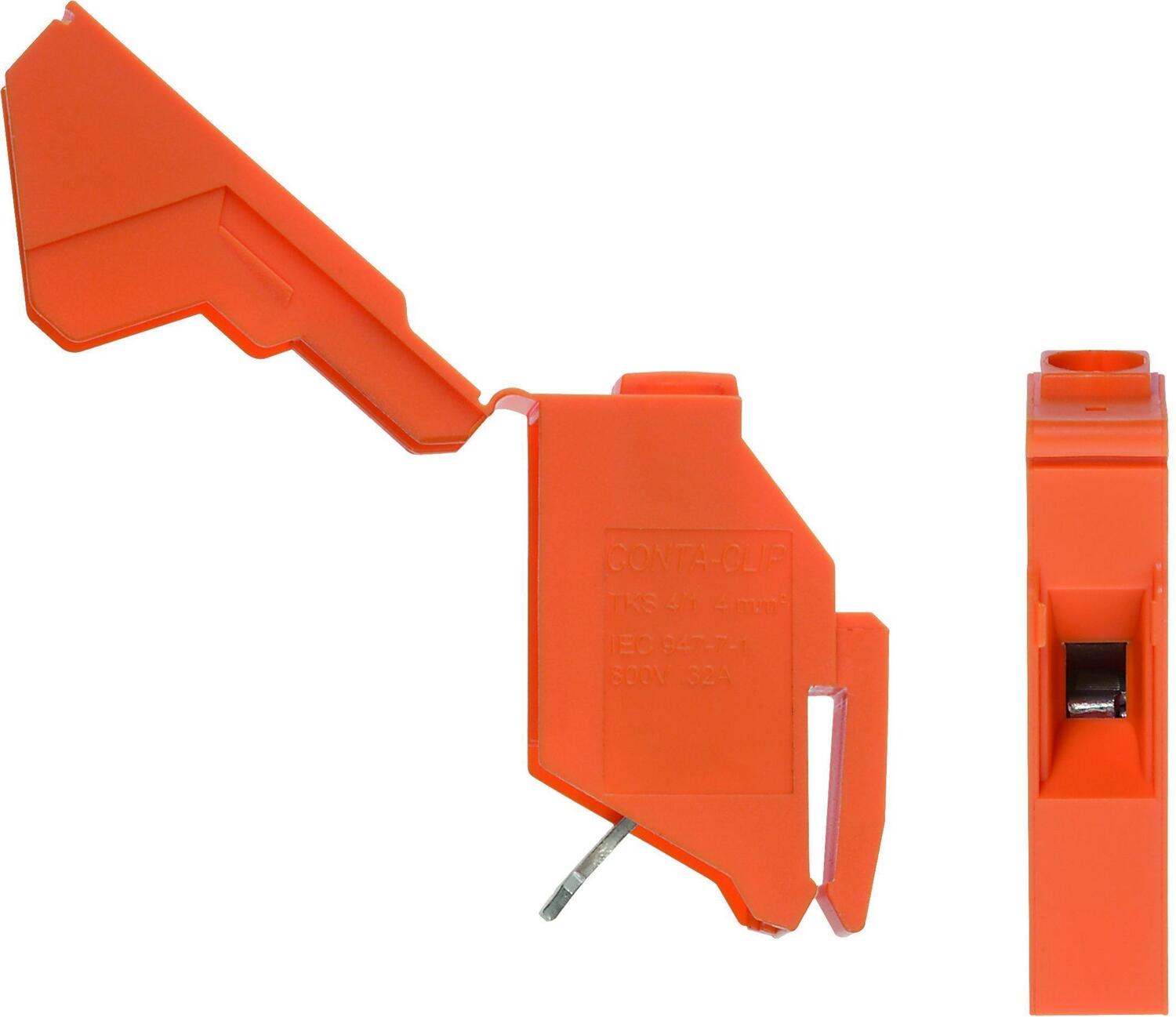

Transf. klemme 4mm² TK 4/1 1 x tilsl.
Art:
1222.3 Kopieret
4 mm²
Orange
800 V
32 A
20,5 mm
7,5 mm
33,1 mm
1
A4
1 pc
6 mm²
6 mm²
4 mm²
9 mm
M 3
0,5
1
27 A
27 A
27 A
EN 60947-7-1:2009
4 g
50 pc

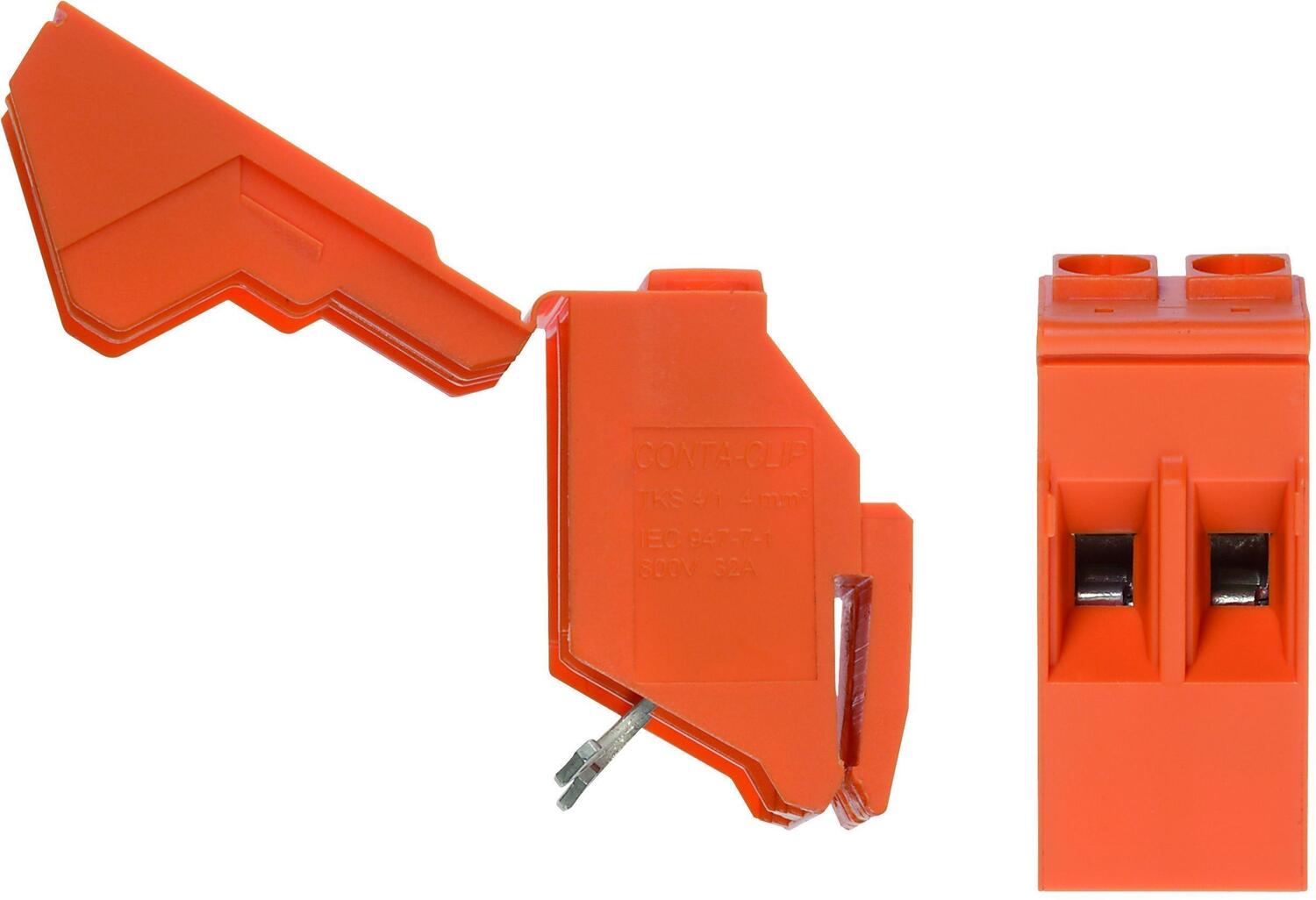

Transf. klemme 4mm² TK 4/2 2 x tilsl.
Art:
1223.3 Kopieret
4 mm²
Orange
800 V
32 A
20,5 mm
15 mm
33,1 mm
2
A4
2 pc
6 mm²
6 mm²
4 mm²
9 mm
M 3
0,5
1
27 A
27 A
27 A
EN 60947-7-1:2009
7,8 g
25 pc

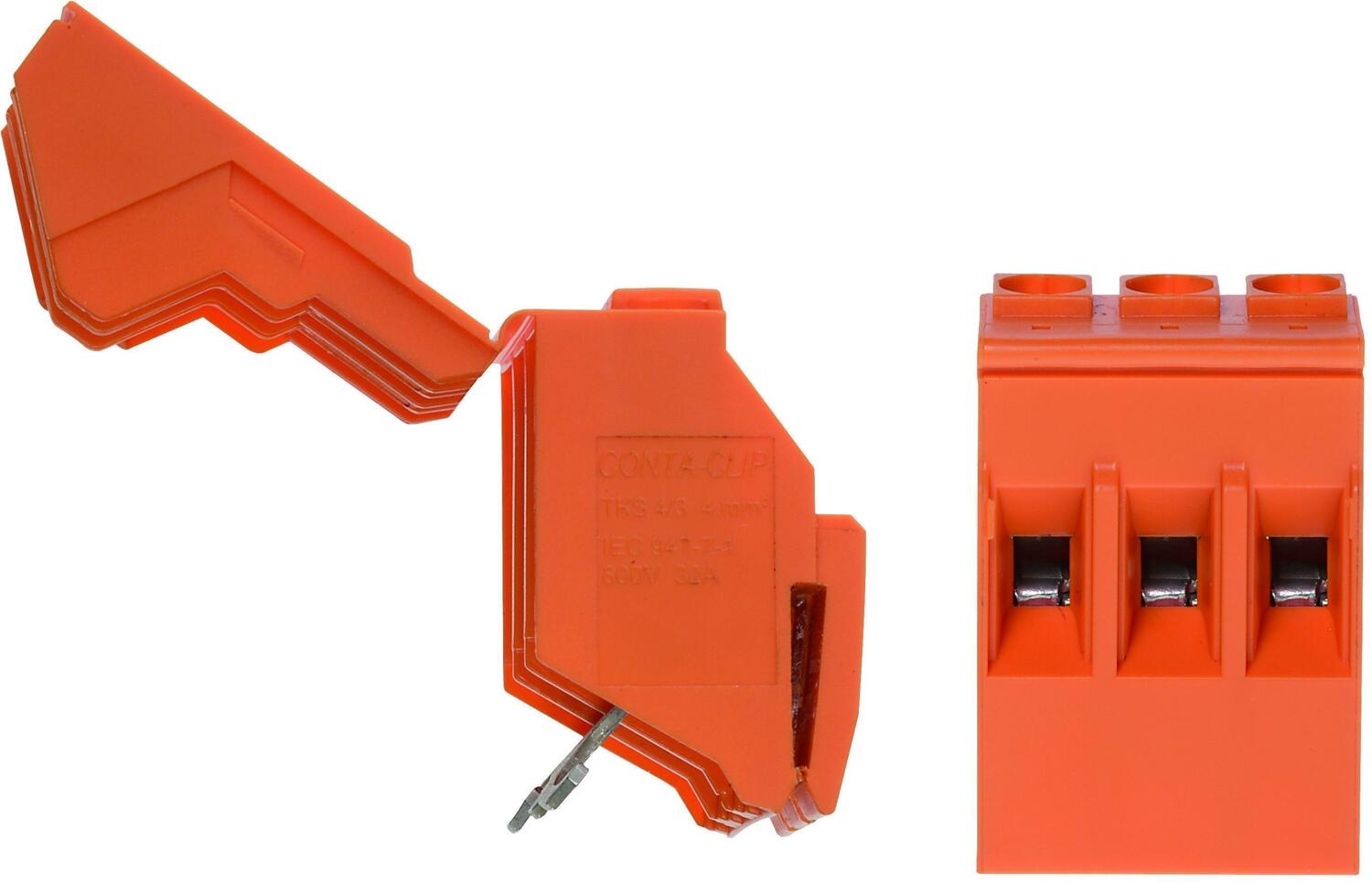

Transf. klemme 4mm² TK 4/3 3 x tilsl.
Art:
1224.3 Kopieret
4 mm²
Orange
800 V
32 A
20,5 mm
22,5 mm
33,1 mm
3
A4
3 pc
6 mm²
6 mm²
4 mm²
9 mm
M 3
0,5
1
27 A
27 A
27 A
EN 60947-7-1:2009
11,4 g
20 pc

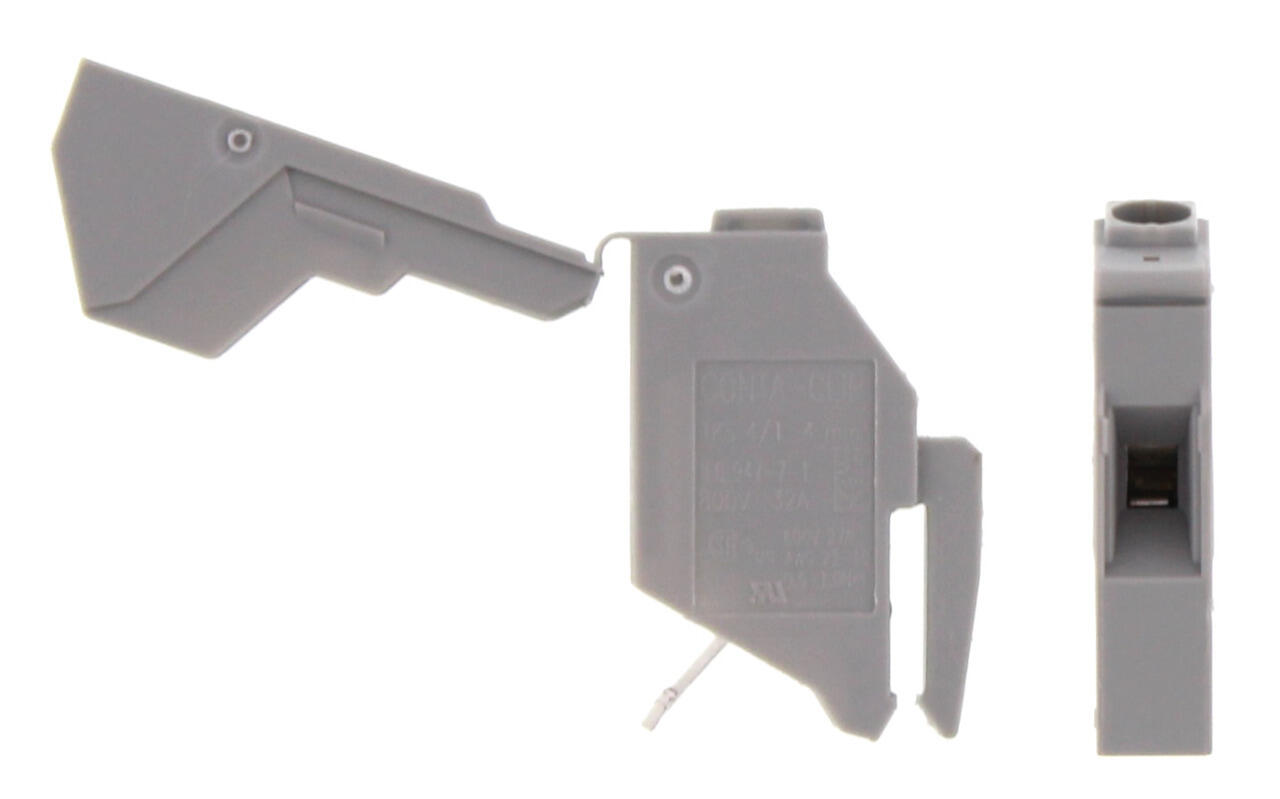

Transf. klemme 4mm² TK 4/1 1 x tilsl.
Art:
1222.6 Kopieret
4 mm²
Grå
800 V
32 A
20,5 mm
7,5 mm
33,1 mm
1
A4
1 pc
6 mm²
6 mm²
4 mm²
9 mm
M 3
0,5
1
27 A
27 A
27 A
EN 60947-7-1:2009
4 g
50 pc

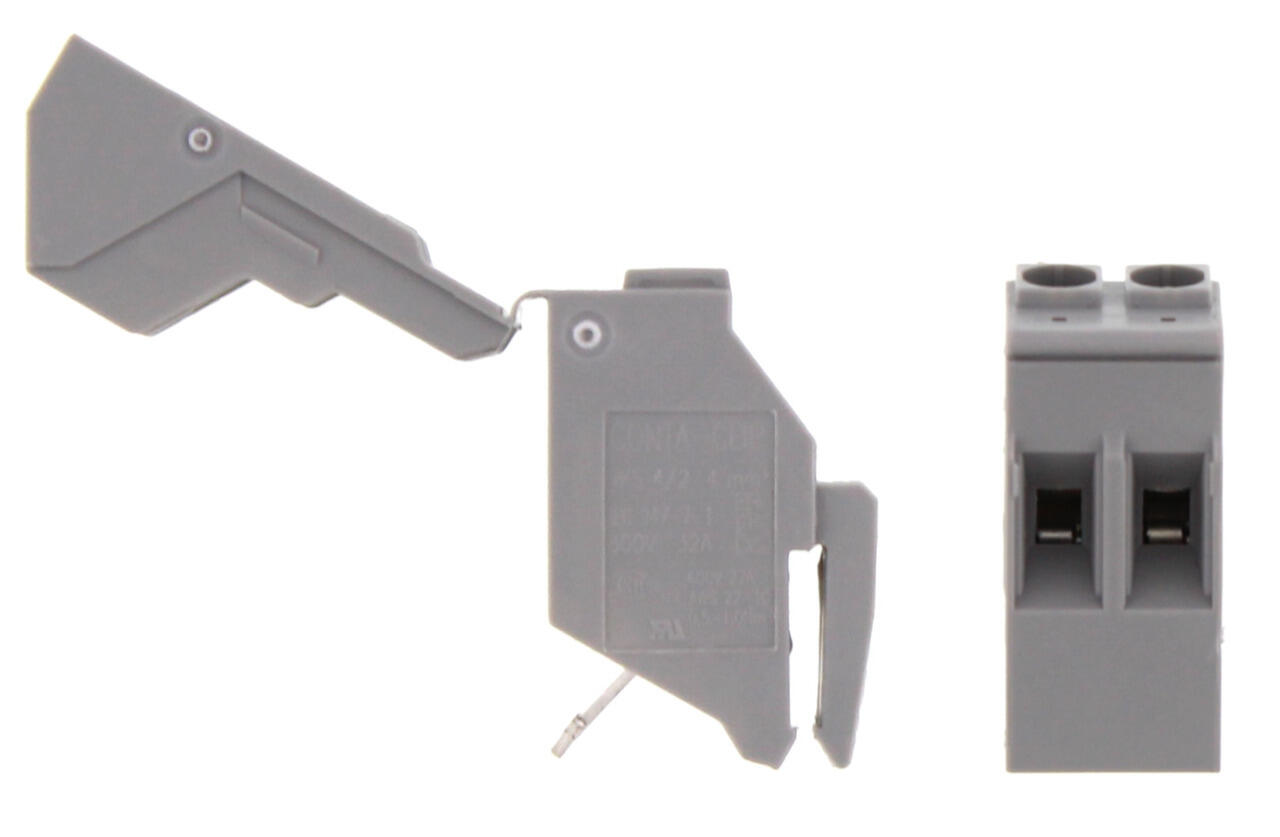

Transf. klemme 4mm² TK 4/2 2 x tilsl.
Art:
1223.6 Kopieret
4 mm²
Grå
800 V
32 A
20,5 mm
15 mm
33,1 mm
2
A4
2 pc
6 mm²
6 mm²
4 mm²
9 mm
M 3
0,5
1
27 A
27 A
27 A
EN 60947-7-1:2009
7,8 g
25 pc

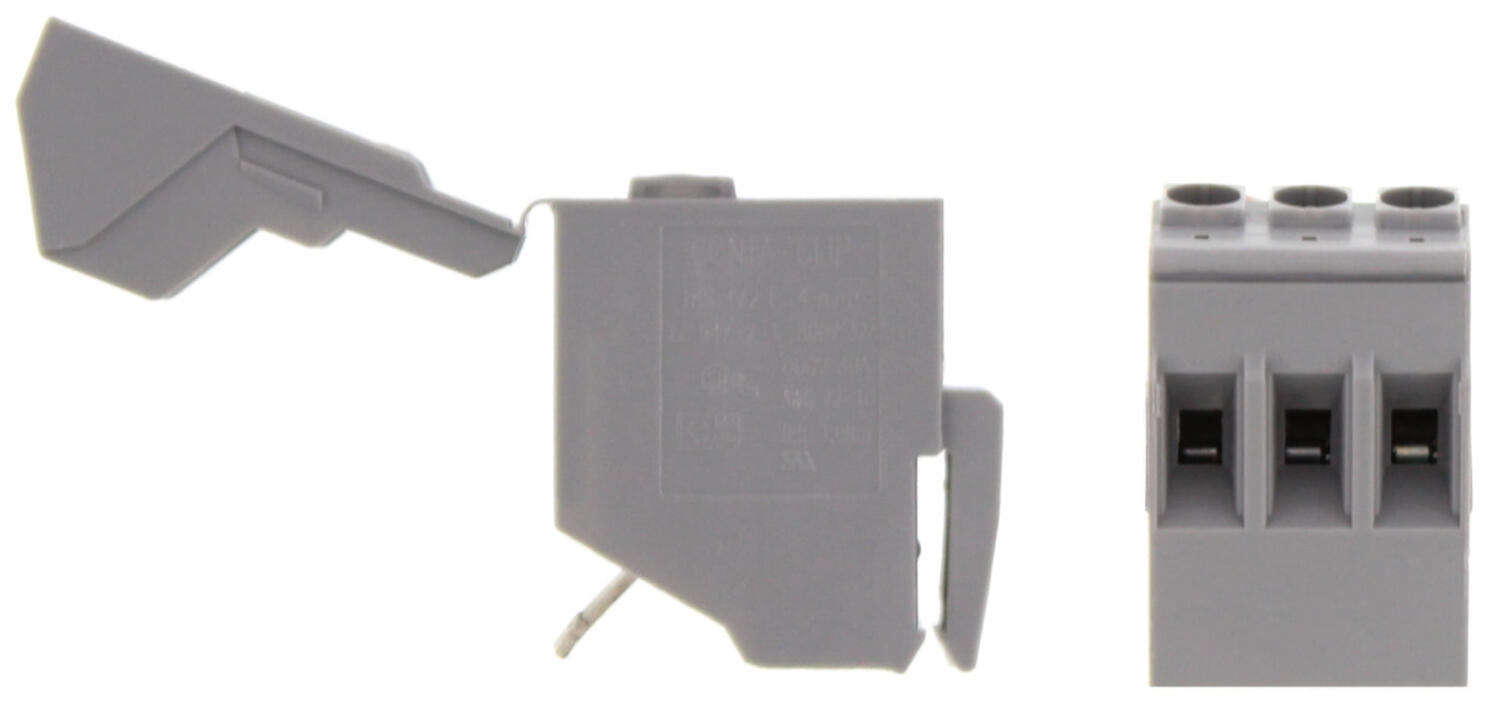

Transf. klemme 4mm² TK 4/3 3 x tilsl.
Art:
1224.6 Kopieret
4 mm²
Grå
800 V
32 A
20,5 mm
22,5 mm
33,1 mm
3
A4
3 pc
6 mm²
6 mm²
4 mm²
9 mm
M 3
0,5
1
27 A
27 A
27 A
EN 60947-7-1:2009
11,4 g
20 pc

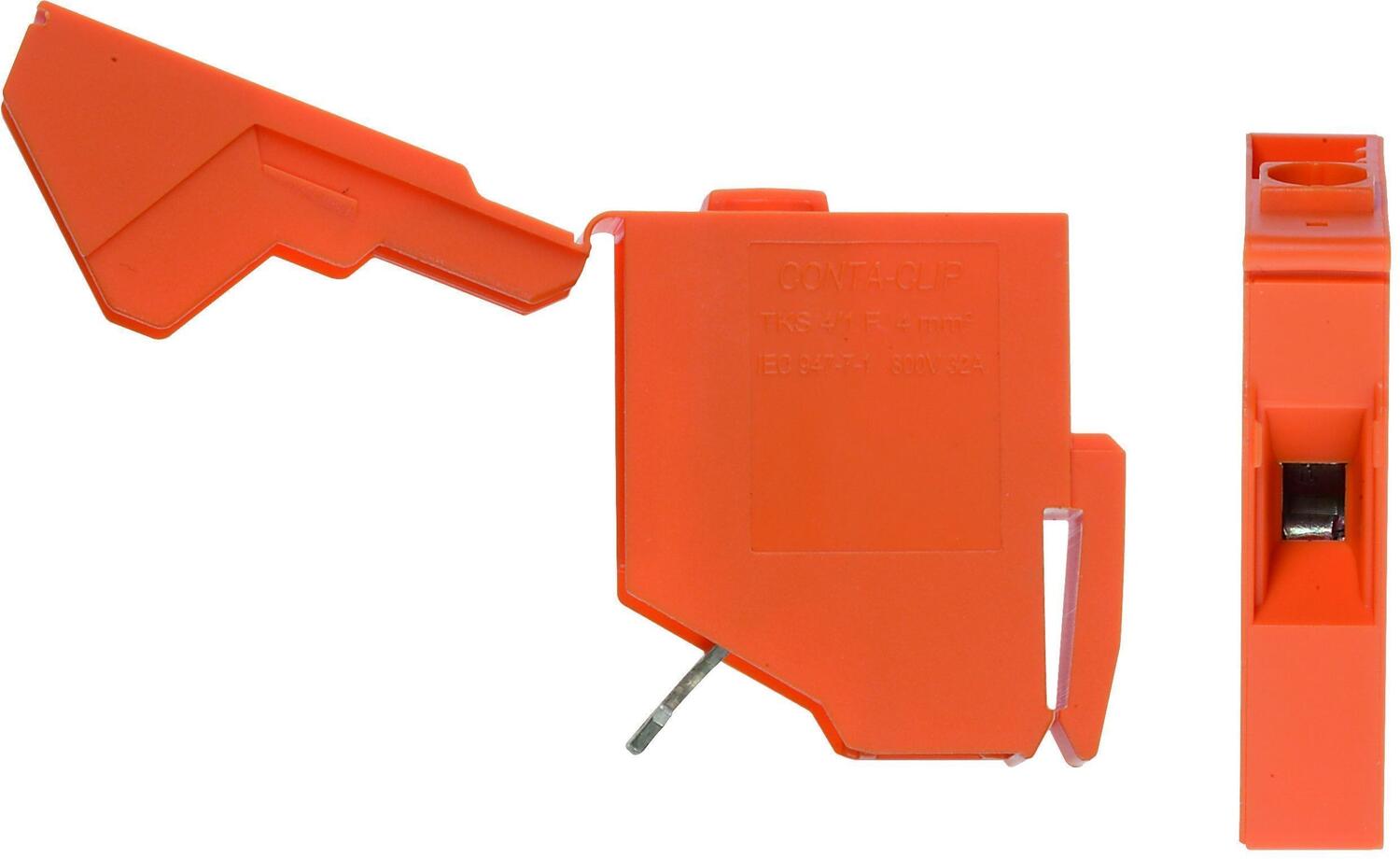

Transf. klemme 4mm² TK 4/1 F 1 x tilsl
Art:
1225.3 Kopieret
4 mm²
Orange
800 V
32 A
with fast on connection
27,7 mm
7,5 mm
33,1 mm
2
A4
1 pc
6 mm²
6 mm²
4 mm²
9 mm
M 3
0,5
1
30 A
30 A
27 A
EN 60947-7-1:2009
5 g
50 pc

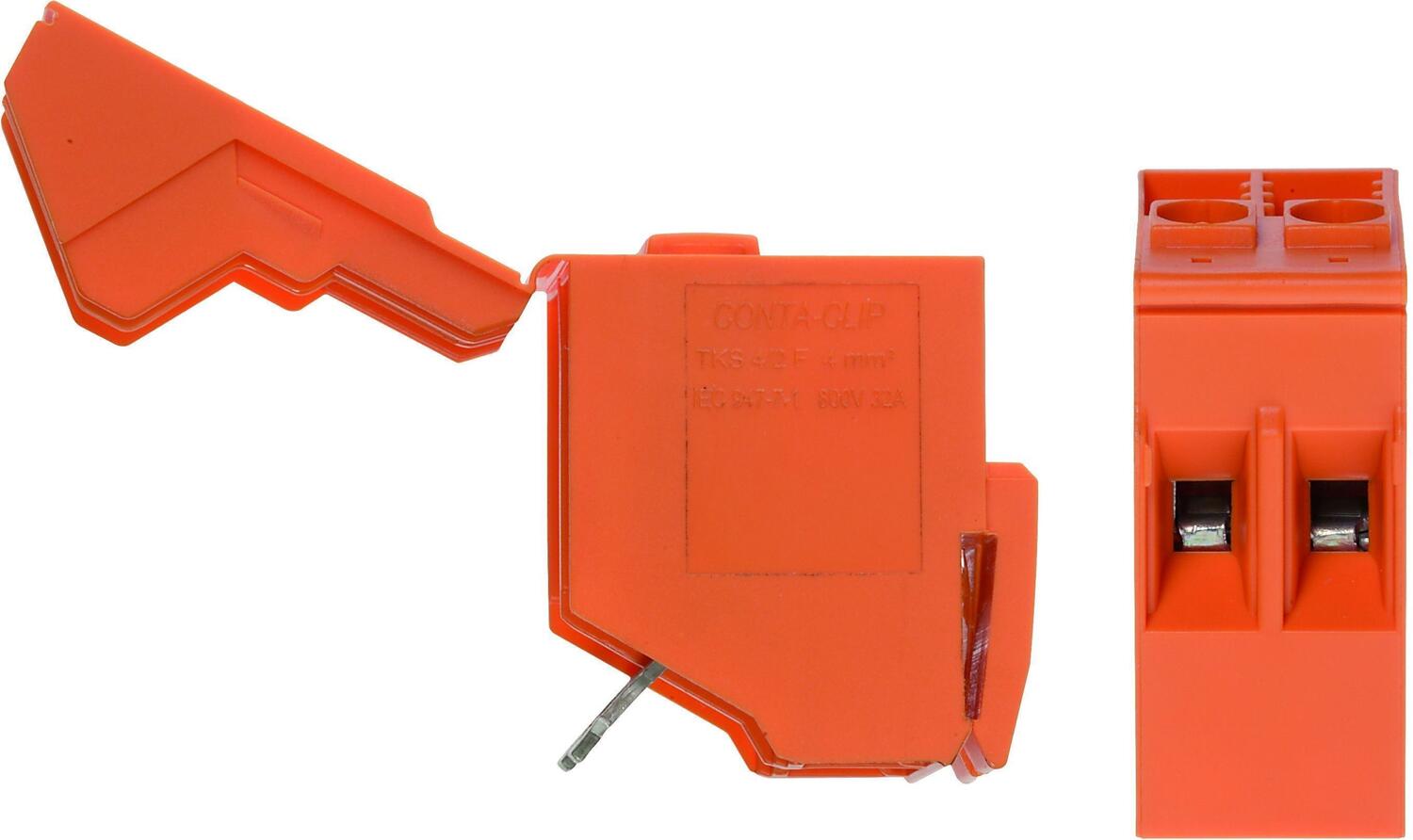

Transf. klemme 4mm² TK 4/2 F 2 x tilsl
Art:
1226.3 Kopieret
4 mm²
Orange
800 V
32 A
with fast on connection
27,7 mm
15 mm
33,1 mm
4
A4
2 pc
6 mm²
6 mm²
4 mm²
9 mm
M 3
0,5
1
30 A
30 A
27 A
EN 60947-7-1:2009
10 g
25 pc

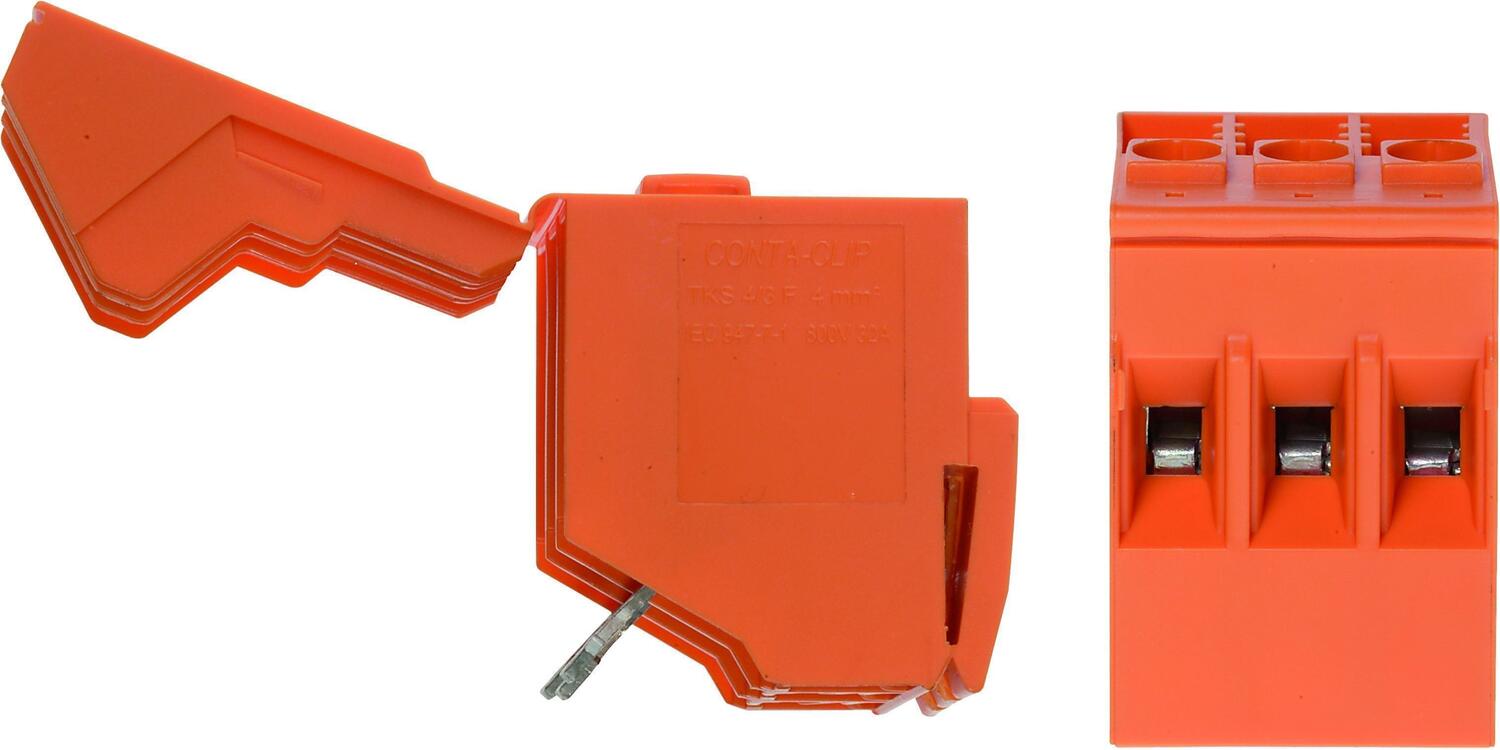

Transf. klemme 4mm² TK 4/3 F 3 x tilsl
Art:
1227.3 Kopieret
4 mm²
Orange
800 V
32 A
with fast on connection
27,7 mm
22,5 mm
33,1 mm
6
A4
3 pc
6 mm²
6 mm²
4 mm²
9 mm
M 3
0,5
1
30 A
30 A
27 A
EN 60947-7-1:2009
15 g
20 pc

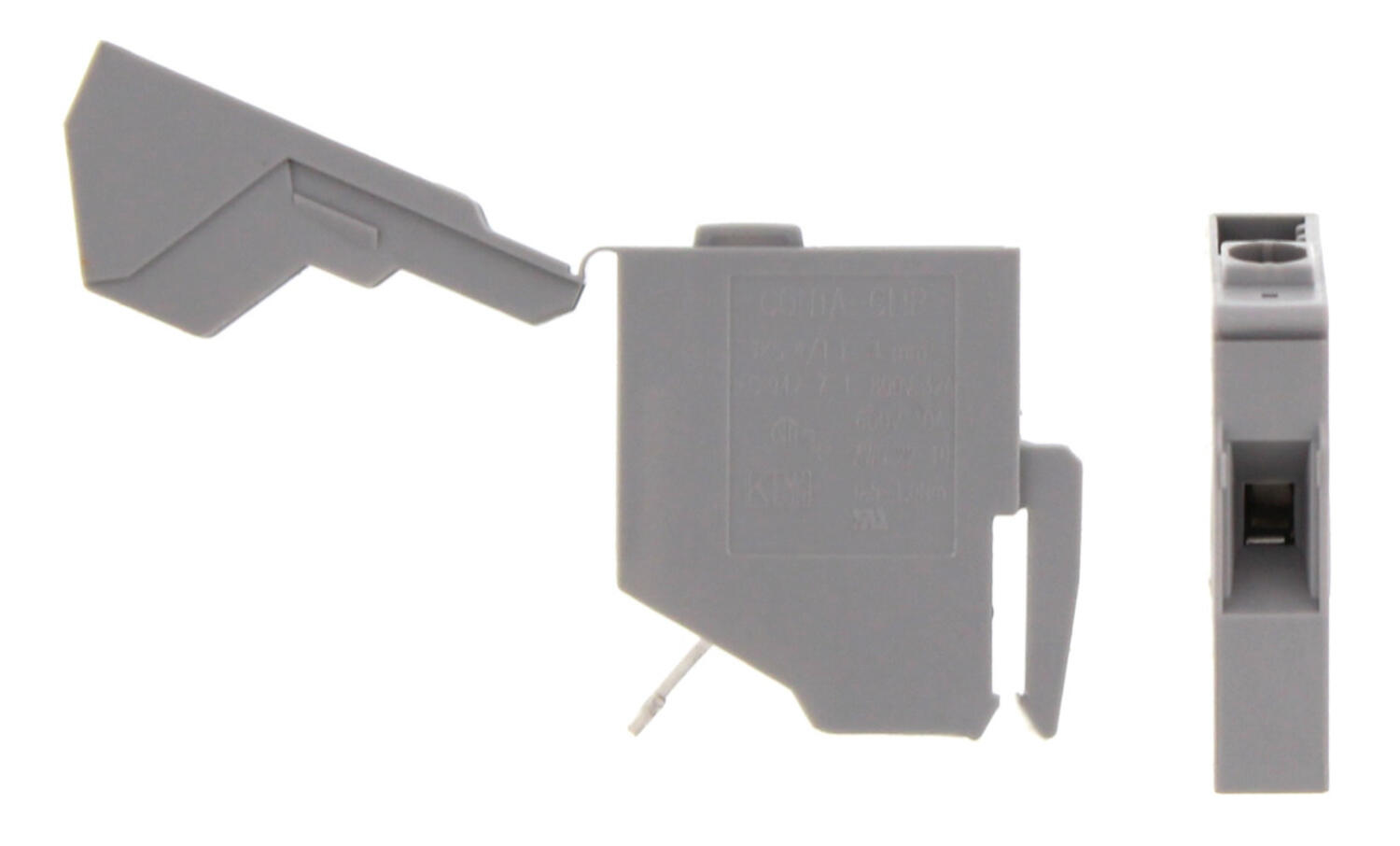

Transf. klemme 4mm² TK 4/1 F 1 x tilsl
Art:
1225.6 Kopieret
4 mm²
Grå
800 V
32 A
with fast on connection
27,7 mm
7,5 mm
33,1 mm
2
A4
1 pc
6 mm²
6 mm²
4 mm²
9 mm
M 3
0,5
1
30 A
30 A
27 A
EN 60947-7-1:2009
5 g
50 pc

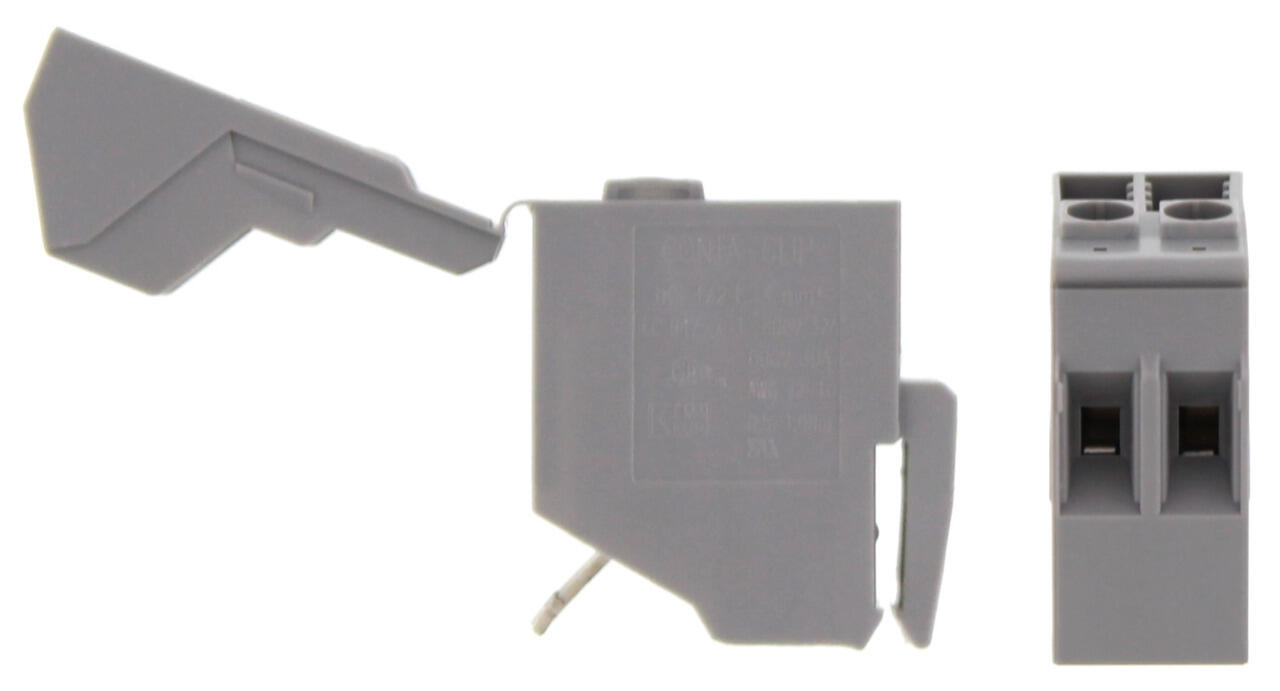

Transf. klemme 4mm² TK 4/2 F2 x tilsl
Art:
1226.6 Kopieret
4 mm²
Grå
800 V
32 A
with fast on connection
27,7 mm
15 mm
33,1 mm
4
A4
2 pc
6 mm²
6 mm²
4 mm²
9 mm
M 3
0,5
1
30 A
30 A
27 A
EN 60947-7-1:2009
10 g
25 pc

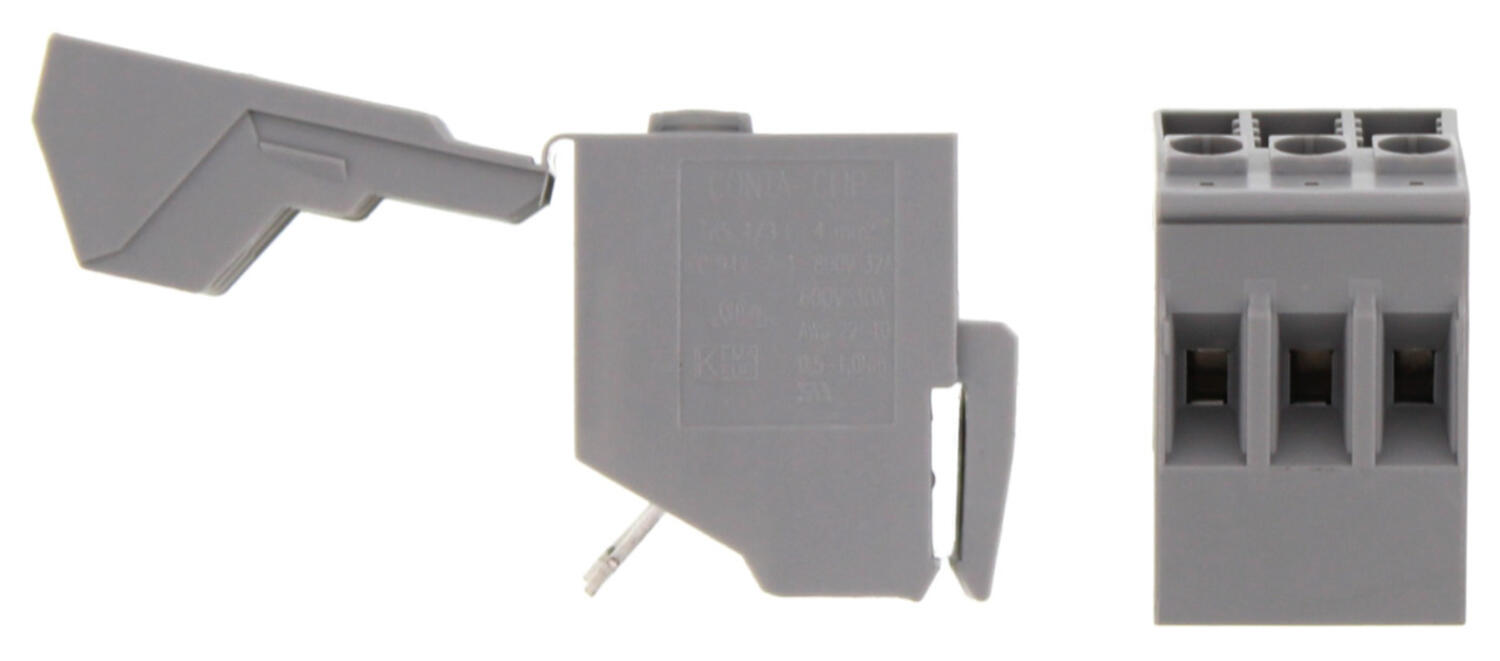

Transf. klemme 4mm² TK 4/3 F 3 x tilsl
Art:
1227.6 Kopieret
4 mm²
Grå
800 V
32 A
with fast on connection
27,7 mm
22,5 mm
33,1 mm
6
A4
3 pc
6 mm²
6 mm²
4 mm²
9 mm
M 3
0,5
1
30 A
30 A
27 A
EN 60947-7-1:2009
15 g
20 pc

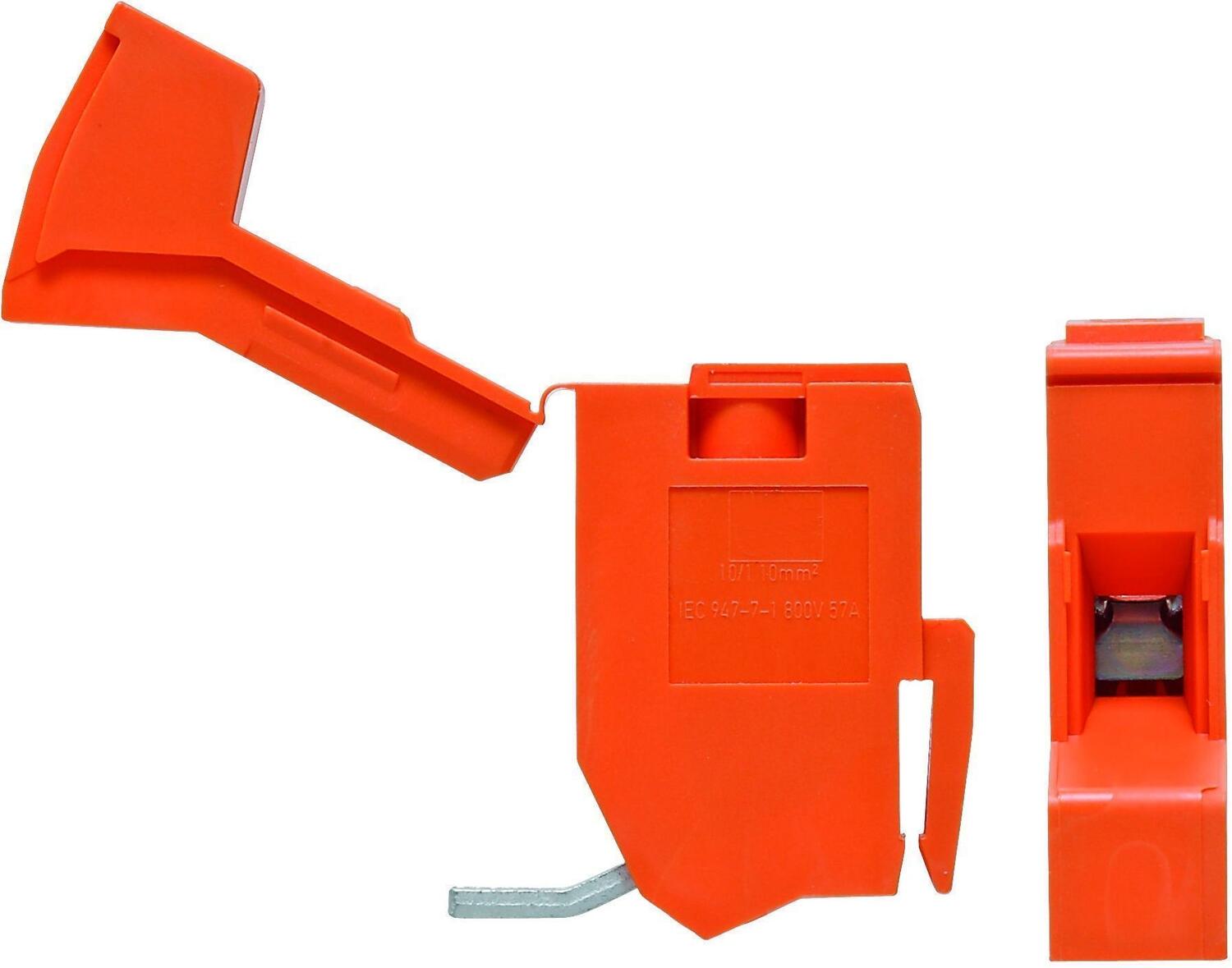

Transf. klemme 10mm² TKS 10/1 1 x tilsl
Art:
17032.3 Kopieret
10 mm²
Orange
800 V
57 A
37,5 mm
11,25 mm
39,5 mm
1
B6
16 mm²
10 mm²
10 mm²
14 mm
M 4
1,2
2
65 A
65 A
65 A
EN 60947-7-1:2009
15,28 g
50 pc

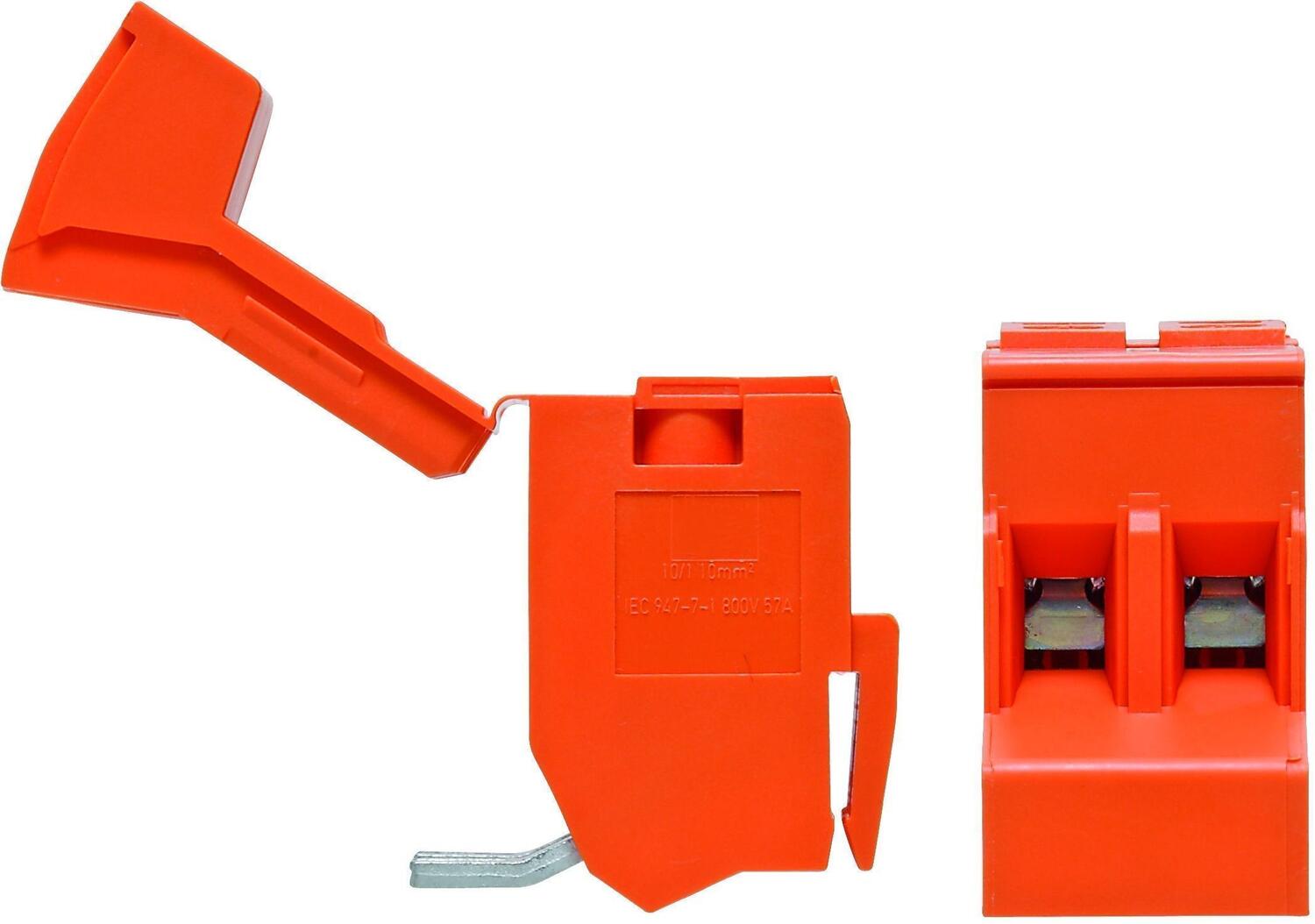

Transf. klemme 10mm² TKS 10/2 2 x tilsl
Art:
17033.3 Kopieret
10 mm²
Orange
800 V
57 A
37,5 mm
22,5 mm
39,5 mm
3
B6
16 mm²
10 mm²
10 mm²
14 mm
M 4
1,2
2
65 A
65 A
65 A
EN 60947-7-1:2009
30,14 g
50 pc

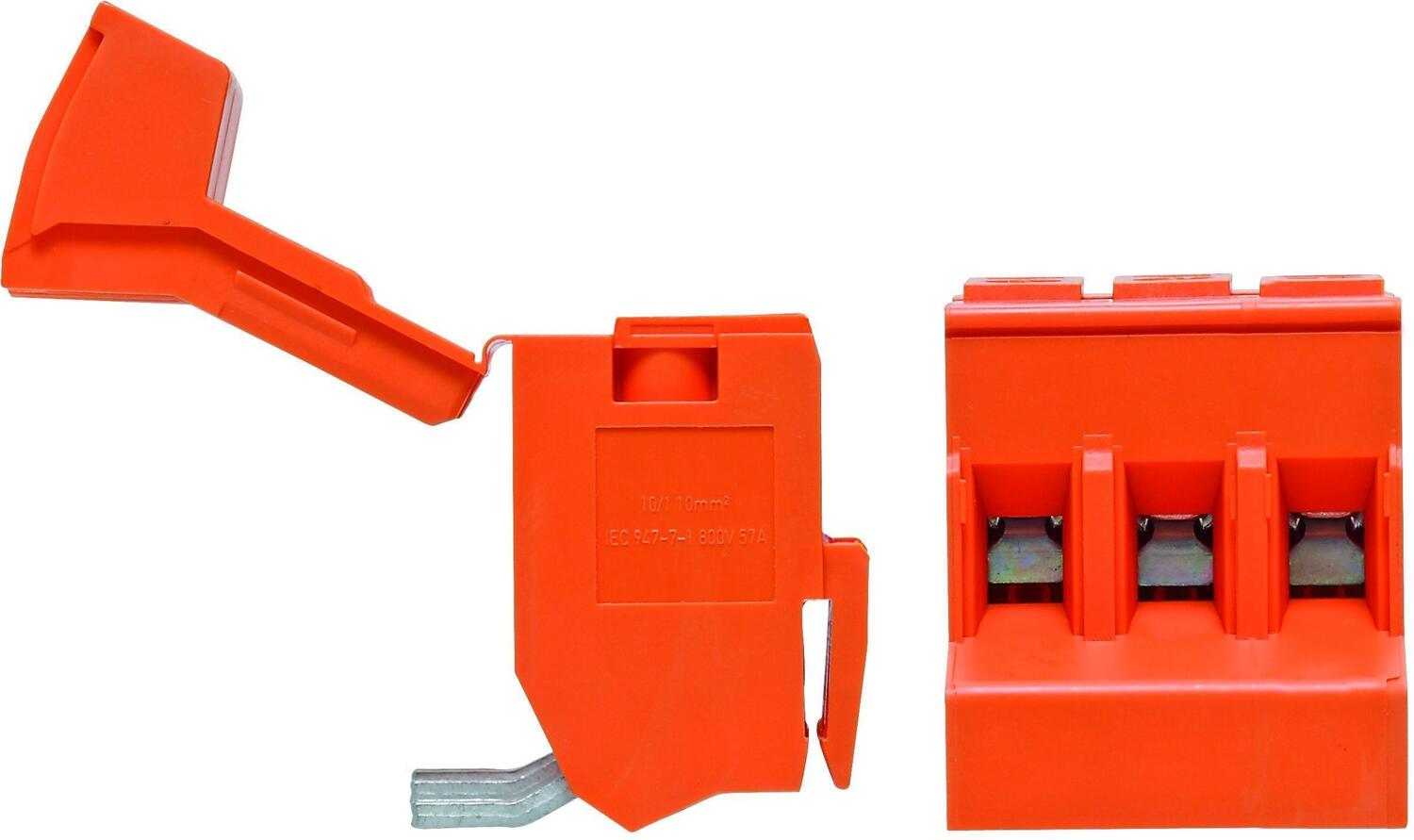

Transf. klemme 10mm² TKS 10/3 3 x tilsl
Art:
17046.3 Kopieret
10 mm²
Orange
800 V
57 A
37,5 mm
23,75 mm
39,5 mm
3
B6
16 mm²
10 mm²
10 mm²
14 mm
M 4
1,2
2
65 A
65 A
65 A
EN 60947-7-1:2009
45 g
20 pc
Transf. klemme 10mm² TKS 10/1 1 x tilsl
Art:
17032.6 Kopieret
10 mm²
Grå
800 V
57 A
37,5 mm
11,25 mm
39,5 mm
1
B6
16 mm²
10 mm²
10 mm²
14 mm
M 4
1,2
2
65 A
65 A
65 A
EN 60947-7-1:2009
15,28 g
50 pc
Transf. klemme 10mm² TKS 10/2 2 x tilsl
Art:
17033.6 Kopieret
10 mm²
Grå
800 V
57 A
37,5 mm
22,5 mm
39,5 mm
3
B6
16 mm²
10 mm²
10 mm²
14 mm
M 4
1,2
2
65 A
65 A
65 A
EN 60947-7-1:2009
30,14 g
50 pc
Transf. klemme 10mm² TKS 10/3 3 x tilsl
Art:
17046.6 Kopieret
10 mm²
Grå
800 V
57 A
37,5 mm
23,75 mm
39,5 mm
3
B6
16 mm²
10 mm²
10 mm²
14 mm
M 4
1,2
2
65 A
65 A
65 A
EN 60947-7-1:2009
45 g
20 pc
Transf. klemme 4mm² TKS 4/SI sikr. 5x20
Art:
17030.3 Kopieret
4 mm²
Orange
250 V
32 A
5 x 20 mm
28,3 mm
12,5 mm
43,9 mm
1
A4
6 mm²
6 mm²
4 mm²
8 mm
M 3
0,5
1
30 A
10 A
10 A
EN 60947-7-3:2009
11,36 g
50 pc

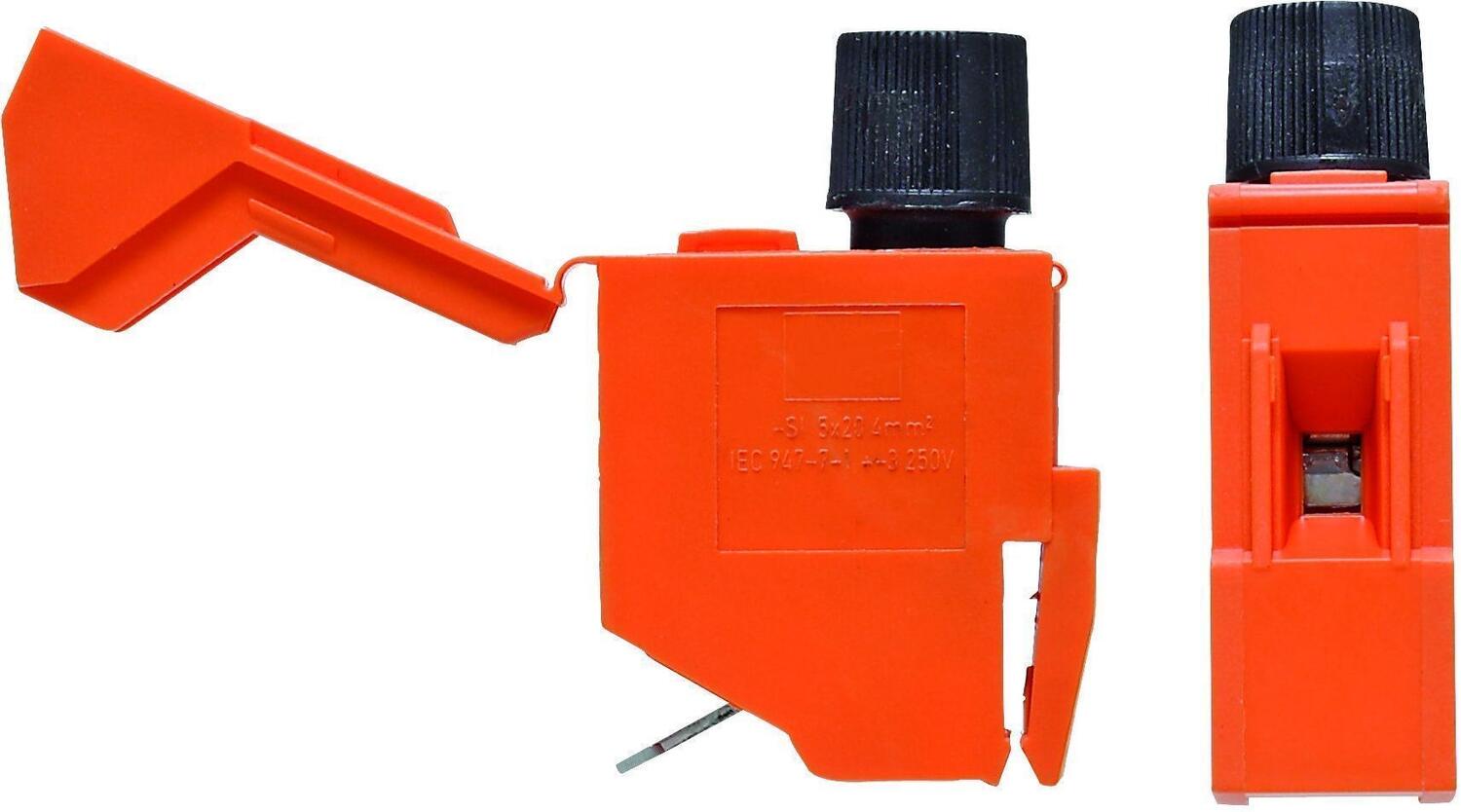

Transf. klemme 4mm² TKS 4/SI sikr. 5x25
Art:
17047.3 Kopieret
4 mm²
Orange
400 V
32 A
5 x 25 mm
28,3 mm
12,5 mm
49,9 mm
1
A4
6 mm²
6 mm²
4 mm²
8 mm
M 3
0,5
1
30 A
10 A
10 A
EN 60947-7-3:2009
11,33 g
50 pc

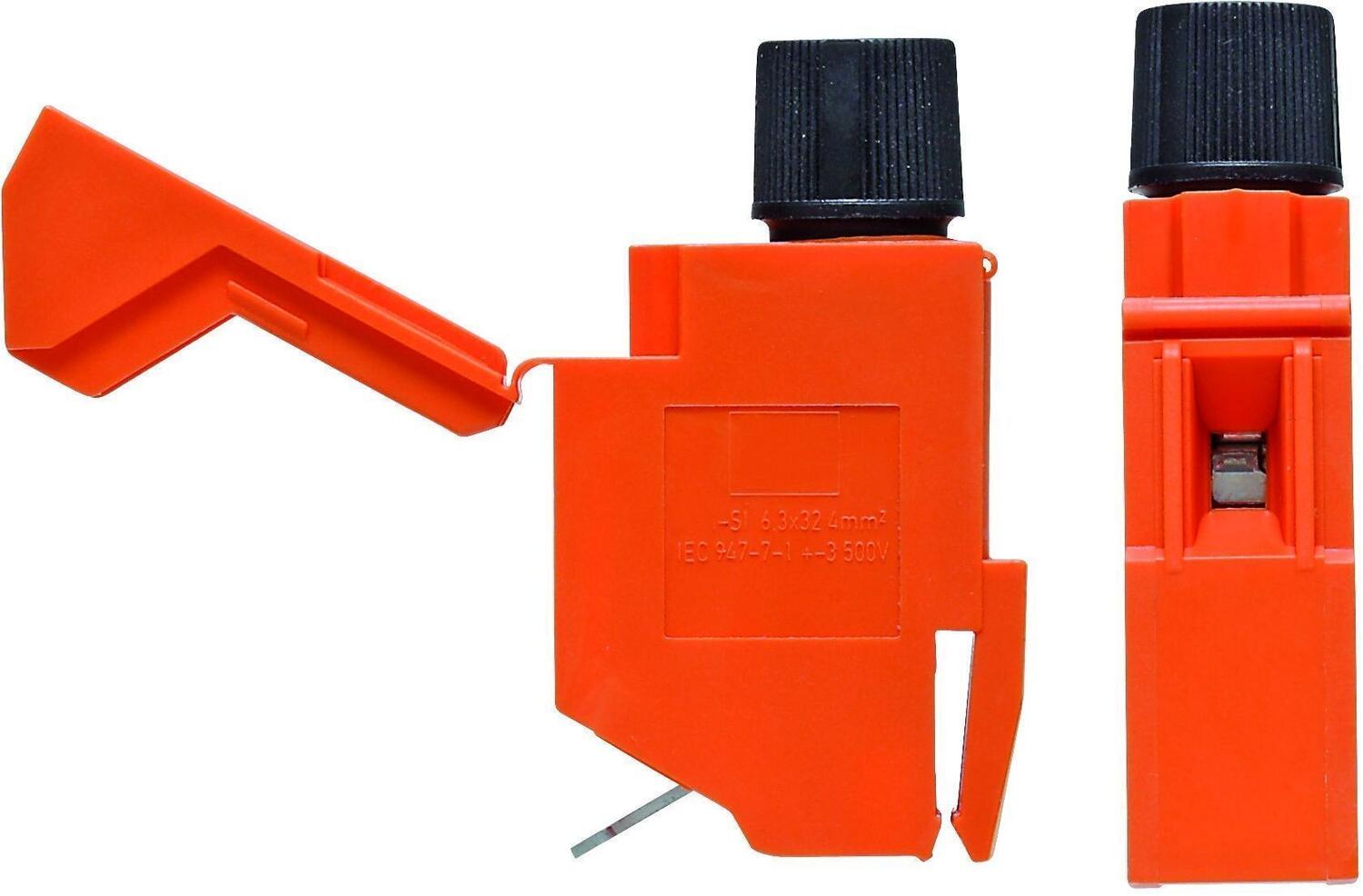

Transf. klemme 4mm² TKS 4/SI sikr 6,3x32
Art:
17031.3 Kopieret
4 mm²
Orange
500 V
32 A
6.3 x 32 mm
28,3 mm
12,5 mm
43,9 mm
1
A4
6 mm²
6 mm²
4 mm²
8 mm
M 3
0,5
1
30 A
10 A
10 A
EN 60947-7-3:2009
12,2 g
50 pc
Transf. klemme 4mm² TKS 4/SI sikr. 5x20
Art:
17030.6 Kopieret
4 mm²
Grå
250 V
32 A
5 x 20 mm
28,3 mm
12,5 mm
43,9 mm
1
A4
6 mm²
6 mm²
4 mm²
8 mm
M 3
0,5
1
30 A
10 A
10 A
EN 60947-7-3:2009
11,36 g
50 pc
Transf. klemme 4mm² TKS 4/SI sikr. 5x25
Art:
17047.6 Kopieret
4 mm²
Grå
400 V
32 A
5 x 25 mm
28,3 mm
12,5 mm
49,9 mm
1
A4
6 mm²
6 mm²
4 mm²
8 mm
M 3
0,5
1
30 A
10 A
10 A
EN 60947-7-3:2009
11,33 g
50 pc
Transf. klemme 4mm² TKS 4/SI sikr 6,3x32
Art:
17031.6 Kopieret
4 mm²
Grå
500 V
32 A
6.3 x 32 mm
28,3 mm
12,5 mm
43,9 mm
1
A4
6 mm²
6 mm²
4 mm²
8 mm
M 3
0,5
1
30 A
10 A
10 A
EN 60947-7-3:2009
12,2 g
50 pc

Udvalgt variant

Vælg en variant på listen

Teknisk rådgivning

Lars Bogetoft Christensen

+4548106497
Send e-mail
Kundeservice
Har du har brug for hjælp? Kontakt os:
+4570106400
Send e-mail
Har du brug for hjælp? Klik her!
Logo

COOKIE-INDSTILLINGER FOR OEMKLITSO.DK

Cookies hjælper os med at forbedre din oplevelse med os. Så for at kunne analysere trafikken, håndtere loginoplysninger, tilbyde dig personlige oplysninger og for at grundlæggende funktionalitet kan fungere på webssitet, skal vi bruge nogle cookies.

NØDVENDIGE COOKIES

Disse cookies er nødvendige for, at webstedet fungerer og kan ikke slås fra i vores systemer. De bruges normalt kun som reaktion på handlinger, du har foretaget i forbindelse med en serviceanmodning, f.eks. Når du angiver personlige præferencer, logger ind eller udfylder en formular.

ANALYSE OG MÅLING

Disse cookies giver os mulighed for at tælle antallet af besøg og trafikkilder, så vi kan måle og forbedre vores websteds ydeevne. De hjælper os med at vide, hvilke sider der er mere eller mindre populære, og hvordan besøgende navigerer rundt på webstedet. De oplysninger, som disse cookies indsamler, er aggregerede og derfor helt anonyme. Hvis du ikke tillader disse cookies, ved vi ikke, hvornår du har besøgt vores websted.

MARKEDSFØRING

Disse cookies kan tilføjes af vores partnere. De kan bruge dem til at oprette en profil af dig baseret på dine interesser for at vise dig mere relevante oplysninger. De gemmer ingen personlige oplysninger - kun oplysninger om din browser og enhed. Hvis du ikke accepterer disse cookies, får du en mere generel og mindre tilpasset brugeroplevelse.
