LÜTZE

Multifunktions signalkonverter

til PT-100

Lütze flersignalskonverter med et bredt temperaturområde og mange muligheder for temperatur og signal. Udstyret kan som en af de eneste tilsluttes 240 Vac/dc. Se tabellen herunder for flere oplysninger.

Fortrådning

Konverteren er udviklet til PT-100 3-tråds. Hvis der anvendes 2-tråds følere, opspændes klemme 4 og 1. Det ønskede temperaturområde vælges med en drejeomskifter på konverterens side.

Signal

Udgangssignalet kan frit indstilles mellem 0(4)-20 mA eller 0-10 V DC med en DIP-omskifter. Efter valg af ind- og udgangssignaler er konverteren klar til brug. Intet behov for endelige justeringer. Konverteren har automatisk justering, hvilket sparer betydelig tid, og fjerner behovet for kostbare kalibreringsinstrumenter. 3-vejs galvanisk isolering, 4 kV, giver en god grænseflade mellem styring og feltmiljø, og multiindgangsspændingen gør konverteren enkel at opbevare.

Tekniske data

Indgang

Føler

PT-100 3-tråds

Temperaturområder

Se tabellen herunder

Overførselsfrekvens

10 Hz

Følerstrømstyrke

0,5 mA

Indgangsimpedans

240 kΩ





Udgang

Strømstyrke

Spænding

Valgfrie udgangssignaler

0/4-20 mA

0-10 V DC

Belastningsimpedans

Maks. 400 Ω

Min. 1 kΩ



Generelle data

Forsyningsspænding

19,2-264 V AC/16,8-264 V DC

Effektforbrug

10 mA

Statusindikation

Gul lysdiode. Blinkende lysdiode indikerer et afbrudt kabel eller en kortslutning

Galvanisk isolering

3-vejs. 4 kV

Nøjagtighed

0,3 % ved 23 °C (fuld skala)

Linearitetsfejl

0,1 % (fuld skala)

Stigetid 10-90 %

130 ms

Reaktionstid

60 ms (nøjagtighed 1 %)

Temperaturkoefficient

<150 ppm pr. grad C. (fuld skala)

IP-klasse

IP20

Installationsvinkel

Alle vinkler er tilladte

Tilslutning

Skrue 0,14-2,5 mm²

Driftstemperatur

-25 °C til +60 °C

Vægt

70 g

Overholder standarderne

EN 60721-3-3, EN55011, EN 61000-4-2/6,
EN50178 Degree 2, overspændingskategori 3

Godkendelse

UL508 File number:E198865

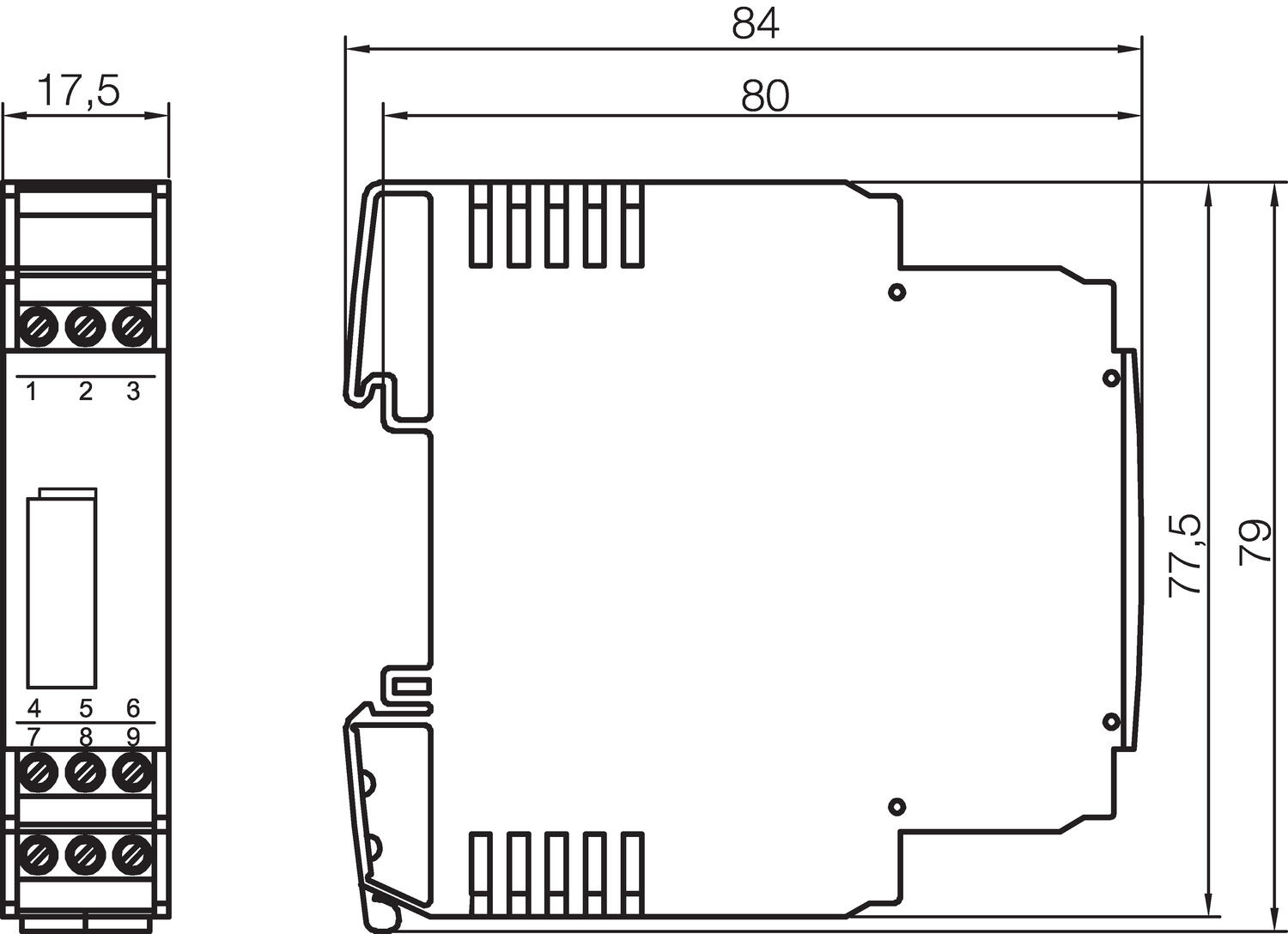

Mål

(mm)

750517-Dimension drawing

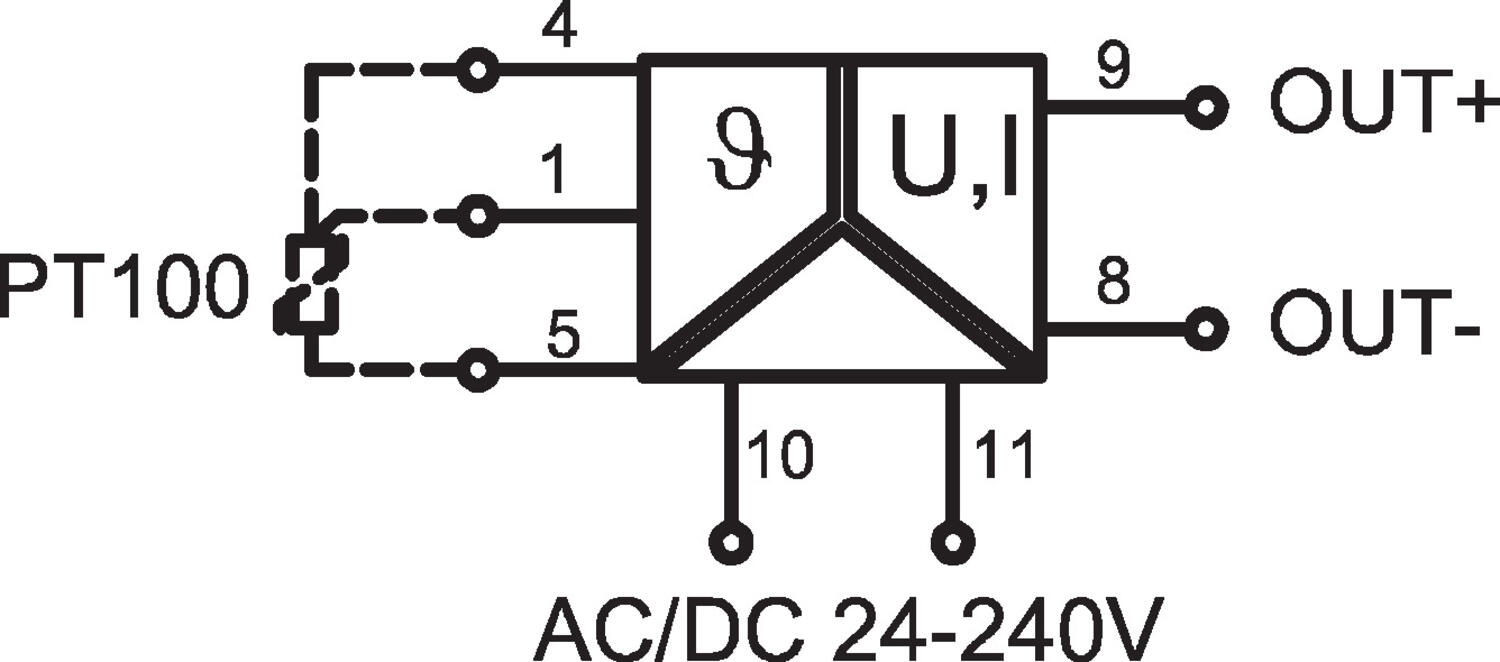

Tilslutning



Indstillinger for omskifter/DIP-omskifter



Best. nr.

Bestillingsnr.

Beskrivelse

Forsyningsspænding

Datablad

750817

Signalkonverter, flerfunktions til PT-100. 3-tråds

24-240 V AC/DC

Hent



  • -50 °C...+400 °C
  • Automatisk kalibrering
  • 3-vejs galvanisk adskillelse 4 kV
  • Multispænding 24-240 V AC / DC

Udvalgt variant

148264_812.tif

Multifunkt. Konv. PT100 24-240V UC 3tråd

Art:

Udvalgt variant

Specifikationer

Stigningstid (10-90%) 130 ms
Temperaturkoefficient <150 ppm per grad C. (fullskala)
Indgangsimpedans 240 kΩ
Lastimpedans strøm Max. 400 Ω
Lastimpedans spænding Min. 1 kΩ
IP-klasse IP20
Vægt 70 g
Tilslutningstværsnit min 0,14 mm²
Tilslutningstværsnit maks 2,5 mm²
Styrespænding DC max 264 V
Styrespænding DC min 16,8 V
Strømforbrug 10 mA
Styrespænding AC min 19,2 V
Styrespænding AC max 264 V
Temperaturområde fra -50 °C
Temperaturområde til 400 °C
Godkendelser CE, cULus, RoHS
Sensor strøm 0,5

Mål & tilslutninger

Produktbeskrivelse

Lütze flersignalskonverter med et bredt temperaturområde og mange muligheder for temperatur og signal. Udstyret kan som en af de eneste tilsluttes 240 Vac/dc. Se tabellen herunder for flere oplysninger.

Fortrådning

Konverteren er udviklet til PT-100 3-tråds. Hvis der anvendes 2-tråds følere, opspændes klemme 4 og 1. Det ønskede temperaturområde vælges med en drejeomskifter på konverterens side.

Signal

Udgangssignalet kan frit indstilles mellem 0(4)-20 mA eller 0-10 V DC med en DIP-omskifter. Efter valg af ind- og udgangssignaler er konverteren klar til brug. Intet behov for endelige justeringer. Konverteren har automatisk justering, hvilket sparer betydelig tid, og fjerner behovet for kostbare kalibreringsinstrumenter. 3-vejs galvanisk isolering, 4 kV, giver en god grænseflade mellem styring og feltmiljø, og multiindgangsspændingen gør konverteren enkel at opbevare.

Tekniske data

Indgang

Føler

PT-100 3-tråds

Temperaturområder

Se tabellen herunder

Overførselsfrekvens

10 Hz

Følerstrømstyrke

0,5 mA

Indgangsimpedans

240 kΩ





Udgang

Strømstyrke

Spænding

Valgfrie udgangssignaler

0/4-20 mA

0-10 V DC

Belastningsimpedans

Maks. 400 Ω

Min. 1 kΩ



Generelle data

Forsyningsspænding

19,2-264 V AC/16,8-264 V DC

Effektforbrug

10 mA

Statusindikation

Gul lysdiode. Blinkende lysdiode indikerer et afbrudt kabel eller en kortslutning

Galvanisk isolering

3-vejs. 4 kV

Nøjagtighed

0,3 % ved 23 °C (fuld skala)

Linearitetsfejl

0,1 % (fuld skala)

Stigetid 10-90 %

130 ms

Reaktionstid

60 ms (nøjagtighed 1 %)

Temperaturkoefficient

<150 ppm pr. grad C. (fuld skala)

IP-klasse

IP20

Installationsvinkel

Alle vinkler er tilladte

Tilslutning

Skrue 0,14-2,5 mm²

Driftstemperatur

-25 °C til +60 °C

Vægt

70 g

Overholder standarderne

EN 60721-3-3, EN55011, EN 61000-4-2/6,
EN50178 Degree 2, overspændingskategori 3

Godkendelse

UL508 File number:E198865



Mål

(mm)

750517-Dimension drawing



Tilslutning



Indstillinger for omskifter/DIP-omskifter



Best. nr.

Bestillingsnr.

Beskrivelse

Forsyningsspænding

Datablad

750817

Signalkonverter, flerfunktions til PT-100. 3-tråds

24-240 V AC/DC

Hent
