LÜTZE
Multifunktions signalkonverter
til varmeelement type J og K
Lütze signalkonverter til varmeelement type J og K. Tre forskellige temperaturområder kan vælges via en DIP-omskifter. Udgangssignalet kan også vælges blandt de mest almindelige standardsignaler. Ingen yderligere justering er nødvendig. Konverteren kalibrerer sig selv, hvilket gør installation hurtig og enkel. Konverterne er specielt velegnede til applikationer, hvor mange signaler skal behandles, da bredden blot er 6,2 mm pr. enhed. Konverterne kan tilsluttes en skilleklemme for forbindelse til forsyningsspænding. En gul lysdiode indikerer forsyningsspænding. Ved fejl på føler blinker lysdioden.
Tekniske data
Indgang |
| |
Valgfrie temperaturområder | -50 °C til +200 °C | -50 °C til +200 °C |
| 0 °C til +400 °C | 0 °C til +400 °C |
| 0 °C til +600 °C | 0 °C til +600 °C |
Følertype | Type J eller K | Type J eller K |
|
|
|
Udgang | Strømstyrke | Spænding |
Valgfrie udgangssignaler | 0-20/4-20 mA | 0-10 V DC |
Belastningsimpedans | <400 Ω | >5 kΩ |
Nøjagtighed ved 23 °C | 0,5 % af maks. værdi | 0,5 % af maks. værdi |
Lineær fejl | <0,1 % af maks. værdi | <0,1 % af maks. værdi |
Temperaturkoefficient | <150 ppm/°C | <150 ppm/°C |
Reaktionstid | 33 ms | 33 ms |
|
|
|
Generelle data | ||
Forsyningsspænding | 16,8-30 V DC/19,2-28,8 V AC | |
Effektforbrug | 8 mA 2-vejs. 13 mA 3-vejs | |
Galvanisk isolering, ind/ud/forsyning | 1500 V | |
Driftstemperatur | -25 °C til +60 °C | |
Opbevaringstemperatur | -40 °C til +80 °C | |
IP-klasse | IP20 | |
Montering | DIN-skinne | |
Maks. kabeltværsnit | 1,5 mm² | |
Godkendelse |
| |
CE-mærket | Ja | |
Mål
(mm)

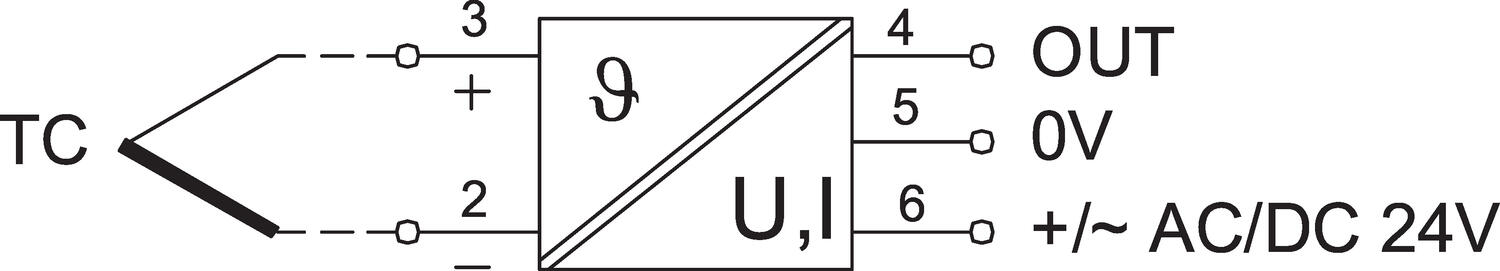

Tilslutning
2-vejs galvanisk isolering | 3-vejs galvanisk isolering |
Indstillinger for DIP-omskifter
Best. nr.
Bestillingsnr. | Beskrivelse | Forsyningsspænding | Datablad |
750833 | Signalkonv. Type J valgfrie ind- og udgangssignaler 2-vejs isolering. | 24 V DC/AC | |
750839 | Signalkonv. Type J Valgfrit ind- og udgangssignal. 3-vejs isolering. | 24 V DC/AC | |
750873 | Signalkonv. Type K Valgfrit ind- og udgangssignal. 2-vejs isolering. | 24 V DC/AC | |
750869 | Signalkonv. Type K Valgfrit ind- og udgangssignal. 3-vejs isolering. | 24 V DC/AC | |
760802 | Rød opspænding til signalkonverter. 16-polet. |
|
|
760803 | Hvid opspænding til signalkonverter. 16-polet. |
|
|
760804 | Blå opspænding til signalkonverter. 16-polet. |
|
|
- 6,2 mm bred
- Valgfrie ind- og udgangssignaler
- 1500 V galvanisk adskillelse
- Automatisk kalibrering
- 24 V AC / DC driftsspænding
Udvalgt variant
Udvalgt variant
Specifikationer
| Linearitetsfejl | <0,1 % av max.värdet |
|---|---|
| Temperaturkoefficient | <150 ppm/°C |
| Reaktionstid | 33 ms |
| Lastimpedans strøm | <400 Ω |
| Lastimpedans spænding | >5 kΩ |
| IP-klasse | IP20 |
| Tilslutningstværsnit maks | 1,5 mm² |
| Styrespænding DC max | 30 V |
| Styrespænding DC min | 16,8 V |
| Strømforbrug | 8 mA |
|---|---|
| Styrespænding AC min | 19,2 V |
| Styrespænding AC max | 28,8 V |
| Temperaturområde fra | -50 °C |
| Temperaturområde til | 600 °C |
| Temperaturområde lager fra | -40 °C |
| Temperaturområde lager til | 80 °C |
| Godkendelser | CE, cULus, RoHS |
Produktbeskrivelse
Lütze signalkonverter til varmeelement type J og K. Tre forskellige temperaturområder kan vælges via en DIP-omskifter. Udgangssignalet kan også vælges blandt de mest almindelige standardsignaler. Ingen yderligere justering er nødvendig. Konverteren kalibrerer sig selv, hvilket gør installation hurtig og enkel. Konverterne er specielt velegnede til applikationer, hvor mange signaler skal behandles, da bredden blot er 6,2 mm pr. enhed. Konverterne kan tilsluttes en skilleklemme for forbindelse til forsyningsspænding. En gul lysdiode indikerer forsyningsspænding. Ved fejl på føler blinker lysdioden.
Tekniske data
Indgang |
| |
Valgfrie temperaturområder | -50 °C til +200 °C | -50 °C til +200 °C |
| 0 °C til +400 °C | 0 °C til +400 °C |
| 0 °C til +600 °C | 0 °C til +600 °C |
Følertype | Type J eller K | Type J eller K |
|
|
|
Udgang | Strømstyrke | Spænding |
Valgfrie udgangssignaler | 0-20/4-20 mA | 0-10 V DC |
Belastningsimpedans | <400 Ω | >5 kΩ |
Nøjagtighed ved 23 °C | 0,5 % af maks. værdi | 0,5 % af maks. værdi |
Lineær fejl | <0,1 % af maks. værdi | <0,1 % af maks. værdi |
Temperaturkoefficient | <150 ppm/°C | <150 ppm/°C |
Reaktionstid | 33 ms | 33 ms |
|
|
|
Generelle data | ||
Forsyningsspænding | 16,8-30 V DC/19,2-28,8 V AC | |
Effektforbrug | 8 mA 2-vejs. 13 mA 3-vejs | |
Galvanisk isolering, ind/ud/forsyning | 1500 V | |
Driftstemperatur | -25 °C til +60 °C | |
Opbevaringstemperatur | -40 °C til +80 °C | |
IP-klasse | IP20 | |
Montering | DIN-skinne | |
Maks. kabeltværsnit | 1,5 mm² | |
Godkendelse |
| |
CE-mærket | Ja | |
Mål
(mm)
Tilslutning
2-vejs galvanisk isolering | 3-vejs galvanisk isolering |
Indstillinger for DIP-omskifter
Best. nr.
Bestillingsnr. | Beskrivelse | Forsyningsspænding | Datablad |
750833 | Signalkonv. Type J valgfrie ind- og udgangssignaler 2-vejs isolering. | 24 V DC/AC | |
750839 | Signalkonv. Type J Valgfrit ind- og udgangssignal. 3-vejs isolering. | 24 V DC/AC | |
750873 | Signalkonv. Type K Valgfrit ind- og udgangssignal. 2-vejs isolering. | 24 V DC/AC | |
750869 | Signalkonv. Type K Valgfrit ind- og udgangssignal. 3-vejs isolering. | 24 V DC/AC | |
760802 | Rød opspænding til signalkonverter. 16-polet. |
|
|
760803 | Hvid opspænding til signalkonverter. 16-polet. |
|
|
760804 | Blå opspænding til signalkonverter. 16-polet. |
|
|
