LÜTZE
Multifunktions signalkonverter
til varmeelement type J og K
Lütze flersignalskonverter til varmeelement type J og K. Temperaturområdet og følertypen vælges med en DIP-omskifter på konverterens side. Se tabellen herunder for flere oplysninger. Udgangssignalet kan frit indstilles mellem 0(4)-20 mA eller 0-10 V DC med en DIP-omskifter. Efter valg af ind- og udgangssignaler er konverteren klar til brug. Intet behov for endelige justeringer. Konverteren har automatisk justering, hvilket sparer betydelig tid, og fjerner behovet for kostbare kalibreringsinstrumenter. 3-vejs galvanisk isolering, 4 kV, giver en god grænseflade mellem styring og feltmiljø, og multiindgangsspændingen gør konverteren enkel at opbevare.
Tekniske data
Indgang | ||
Valgfri føler | Type J (FeCuNi) og K (NiCrNi) | |
Indgangsimpedans | 330 kΩ | |
Overførselsfrekvens | 10 Hz | |
| ||
Udgang | Strømstyrke | Spænding |
Valgfrie udgangssignaler | 0-20/4-20 mA | 0-10 V DC |
Belastningsimpedans | Maks. 400 Ω | Min. 1 kΩ |
| ||
Generelle data | ||
Forsyningsspænding | 19,2-264 V AC/16,8-264 V DC | |
Effektforbrug | 10 mA | |
Statusindikation | Gul lysdiode. Blinkende lysdiode indikerer et afbrudt kabel eller en kortslutning | |
Galvanisk isolering | 3-vejs. 4 kV | |
Nøjagtighed | 0,5 % +2 grader (fuld skala) | |
Linearitetsfejl | 0,1 % fuld skala. Termisk spænding lineær | |
Linearisering af temp.-kurve | Nej | |
Stigetid 10-90 % | 30 ms | |
Reaktionstid | 60 ms (nøjagtighed 1 %) | |
Temperaturkoefficient | <150 ppm pr. grad C. (fuld skala) | |
IP-klasse | IP20 | |
Installationsvinkel | Alle vinkler er tilladte | |
Tilslutning | Skrue 0,14-2,5 mm² | |
Driftstemperatur | -25 °C til +60 °C | |
Vægt | 70 g | |
Overholder standarderne | EN 60721-3-3, EN55011, EN61000-4-2/6, | |
Godkendelse | cULus | |
Mål
(mm)
|

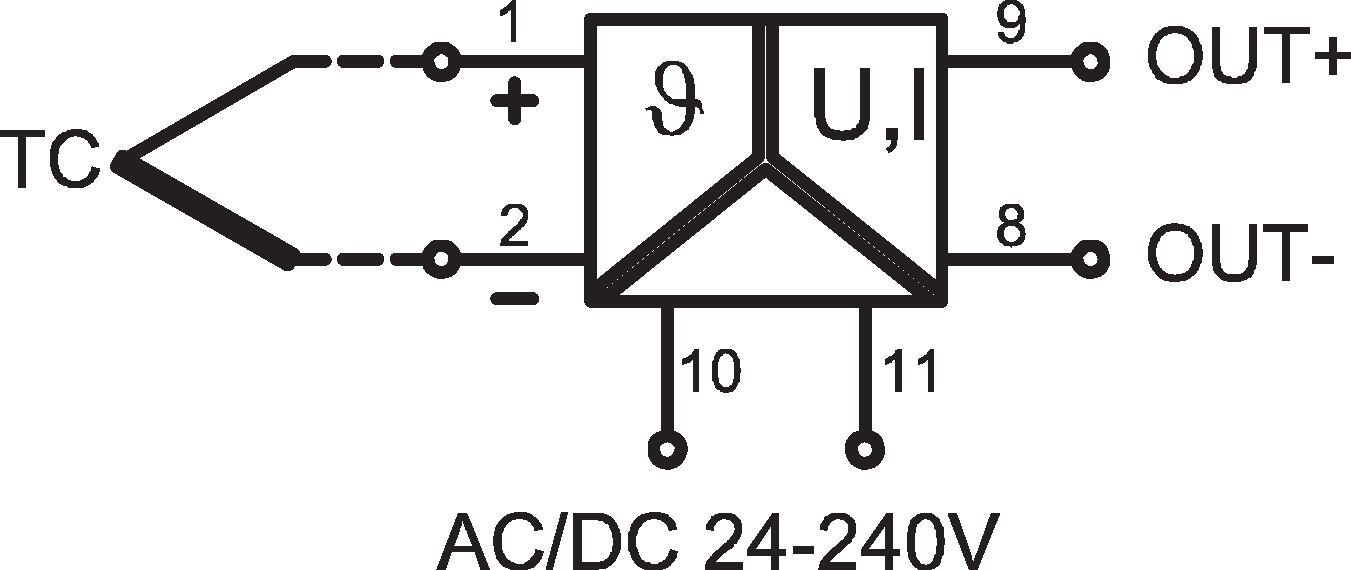

Tilslutning
|

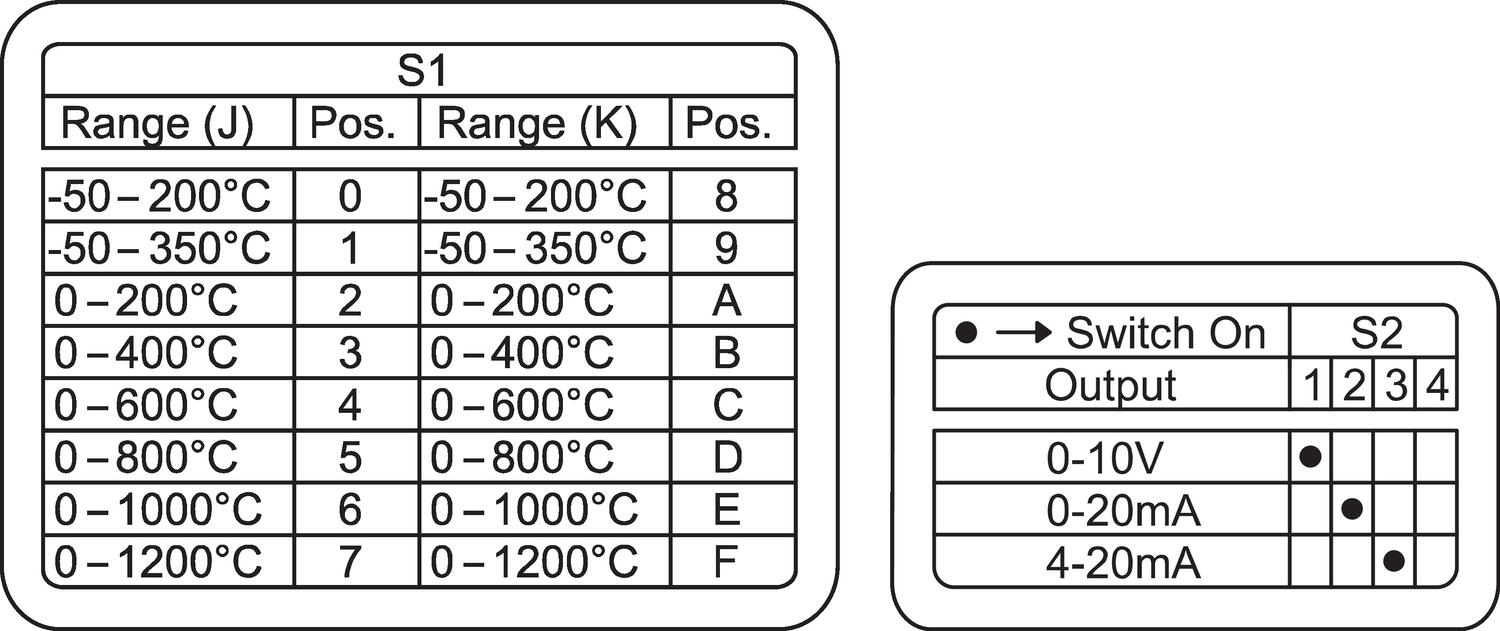

Indstillinger for omskifter/DIP-omskifter |
|
Best. nr.
Bestillingsnr. | Beskrivelse | Forsyningsspænding | Datablad |
750847 | Signalkonv. VARMEELEMENT J OG K. | 24-240 V AC/DC |
- Bredt temperaturområde -50 °C...+1200 °C
- Automatisk kalibrering
- 3-vejs galvanisk adskillelse 4 kV
- Multispænding 24-240 V AC / DC
Udvalgt variant
Signal konverter Type J/K 24-240V UC
Art:
Udvalgt variant
Specifikationer
| Stigningstid (10-90%) | 30 ms |
|---|---|
| Temperaturkoefficient | <150 ppm per grad C. (fullskala) |
| Indgangsimpedans | 330 kΩ |
| Lastimpedans strøm | Max. 400 Ω |
| Lastimpedans spænding | Min. 1 kΩ |
| IP-klasse | IP20 |
| Vægt | 70 g |
| Tilslutningstværsnit min | 0,14 mm² |
| Tilslutningstværsnit maks | 2,5 mm² |
| Styrespænding DC max | 264 V |
|---|---|
| Styrespænding DC min | 16,8 V |
| Strømforbrug | 10 mA |
| Styrespænding AC min | 19,2 V |
| Styrespænding AC max | 264 V |
| Temperaturområde fra | -50 °C |
| Temperaturområde til | 400 °C |
| Godkendelser | CE, cULus, RoHS |
Produktbeskrivelse
Lütze flersignalskonverter til varmeelement type J og K. Temperaturområdet og følertypen vælges med en DIP-omskifter på konverterens side. Se tabellen herunder for flere oplysninger. Udgangssignalet kan frit indstilles mellem 0(4)-20 mA eller 0-10 V DC med en DIP-omskifter. Efter valg af ind- og udgangssignaler er konverteren klar til brug. Intet behov for endelige justeringer. Konverteren har automatisk justering, hvilket sparer betydelig tid, og fjerner behovet for kostbare kalibreringsinstrumenter. 3-vejs galvanisk isolering, 4 kV, giver en god grænseflade mellem styring og feltmiljø, og multiindgangsspændingen gør konverteren enkel at opbevare.
Tekniske data
Indgang | ||
Valgfri føler | Type J (FeCuNi) og K (NiCrNi) | |
Indgangsimpedans | 330 kΩ | |
Overførselsfrekvens | 10 Hz | |
| ||
Udgang | Strømstyrke | Spænding |
Valgfrie udgangssignaler | 0-20/4-20 mA | 0-10 V DC |
Belastningsimpedans | Maks. 400 Ω | Min. 1 kΩ |
| ||
Generelle data | ||
Forsyningsspænding | 19,2-264 V AC/16,8-264 V DC | |
Effektforbrug | 10 mA | |
Statusindikation | Gul lysdiode. Blinkende lysdiode indikerer et afbrudt kabel eller en kortslutning | |
Galvanisk isolering | 3-vejs. 4 kV | |
Nøjagtighed | 0,5 % +2 grader (fuld skala) | |
Linearitetsfejl | 0,1 % fuld skala. Termisk spænding lineær | |
Linearisering af temp.-kurve | Nej | |
Stigetid 10-90 % | 30 ms | |
Reaktionstid | 60 ms (nøjagtighed 1 %) | |
Temperaturkoefficient | <150 ppm pr. grad C. (fuld skala) | |
IP-klasse | IP20 | |
Installationsvinkel | Alle vinkler er tilladte | |
Tilslutning | Skrue 0,14-2,5 mm² | |
Driftstemperatur | -25 °C til +60 °C | |
Vægt | 70 g | |
Overholder standarderne | EN 60721-3-3, EN55011, EN61000-4-2/6, | |
Godkendelse | cULus | |
Mål
(mm)
|
Tilslutning
|
Indstillinger for omskifter/DIP-omskifter |
|
Best. nr.
Bestillingsnr. | Beskrivelse | Forsyningsspænding | Datablad |
750847 | Signalkonv. VARMEELEMENT J OG K. | 24-240 V AC/DC |
