PULS
1-faset, 12V DC, 15A Strømforsyning
PULS Dimension Q
Puls Dimension Q er en generation af strømforsyninger med meget små dimensioner og mange tekniske fordele. Enheden har lav indgangsstrøm, selv ved varmt start, aktivt PFC, som giver en effektfaktor tæt på et udvidet temperaturområde og robust aktiv beskyttelse mod netværkstransienter.
Derudover er der et relæudgang (DC OK), der falder, når udgangsspændingen afviger mere end 10% fra den indstillede værdi.

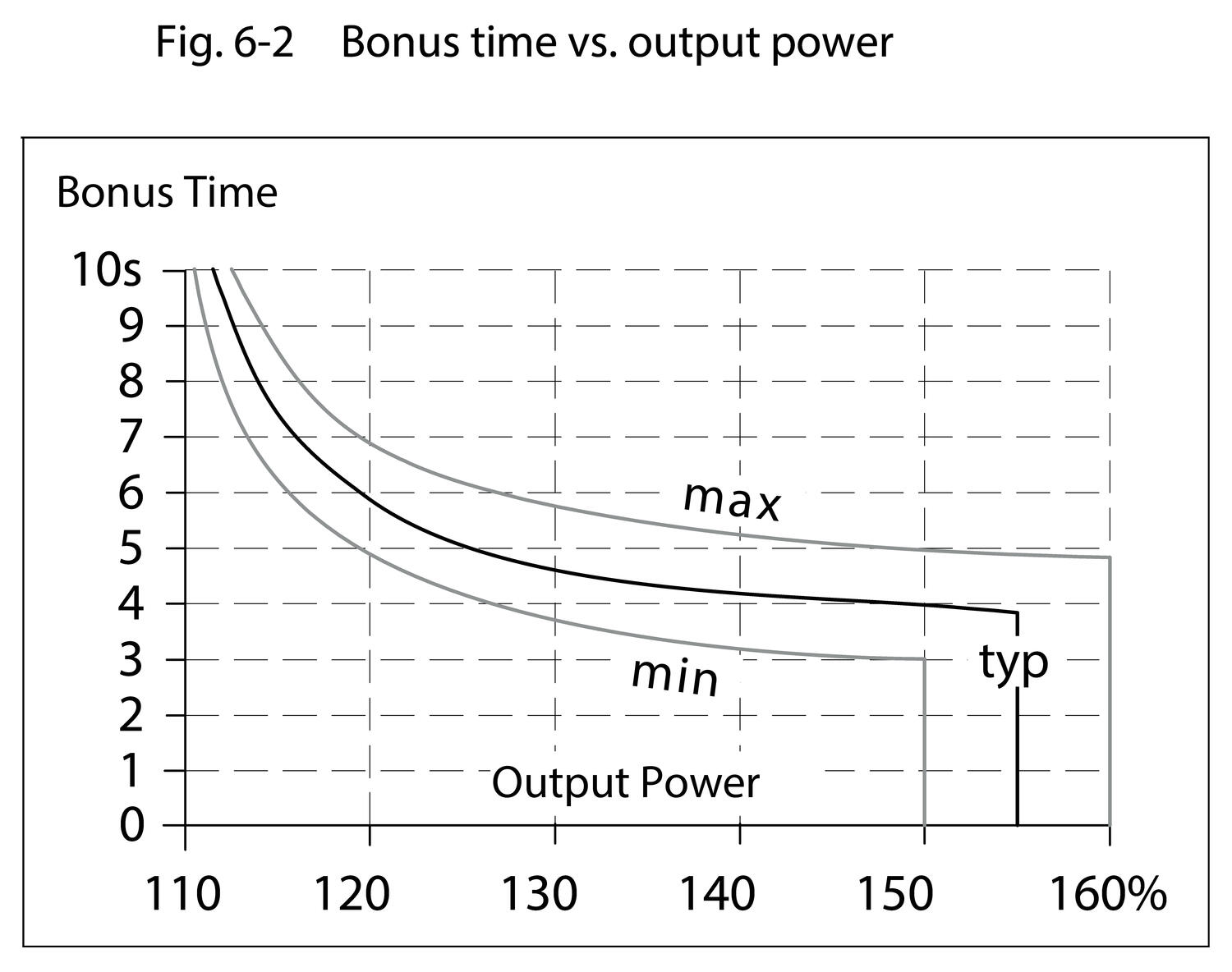

Bonus effekt giver 50% ekstra reserve med fastholdt 24V, hvilket er en fordel, når tilsluttede belastninger har høj startstrøm. Enheden giver også en høj kortslutningsstrøm, der forenkler tripping af sekundære sikringer. Både bonuseffekten og kortslutningsstrømmen er begrænset til 4 sekunder for at undgå konstant overbelastning af enheden og kablet. Høj effektivitet giver lang levetid og lav temperatur.
Godkendelser
Se downloadbare filer samt links nedenfor.
- Op til 92 % virkningsgrad
- 60 mm bred
- 100-240 V AC/88-370 V DC
Udvalgt variant
Strømforsyning 100-240V AC 12V DC 15A
Art:
Udvalgt variant
Specifikationer
Indgangsdata |
|
|---|---|
| Indgangsspænding AC | 100-240 V |
| Indgangsspænding AC min | 85 V AC |
| Indgangsspænding AC max | 276 V AC |
| Indgangsspænding DC | 110-150 V |
| Indgangsspænding DC min | 88 V DC |
| Indgangsspænding DC max | 187 V DC |
| Startstrøm ved 120 V AC. typisk | 4 A |
| Startstrøm ved 230 V AC. typisk | 7 A |
| Spændingsområde på forsyningen | Wide-range |
| Effektfaktor ved 120 V AC, fuld belastning. typisk | 0,98 |
| Effektfaktor ved 230 V AC, fuld belastning. typisk | 0,92 |
| Antal faser | 1 |

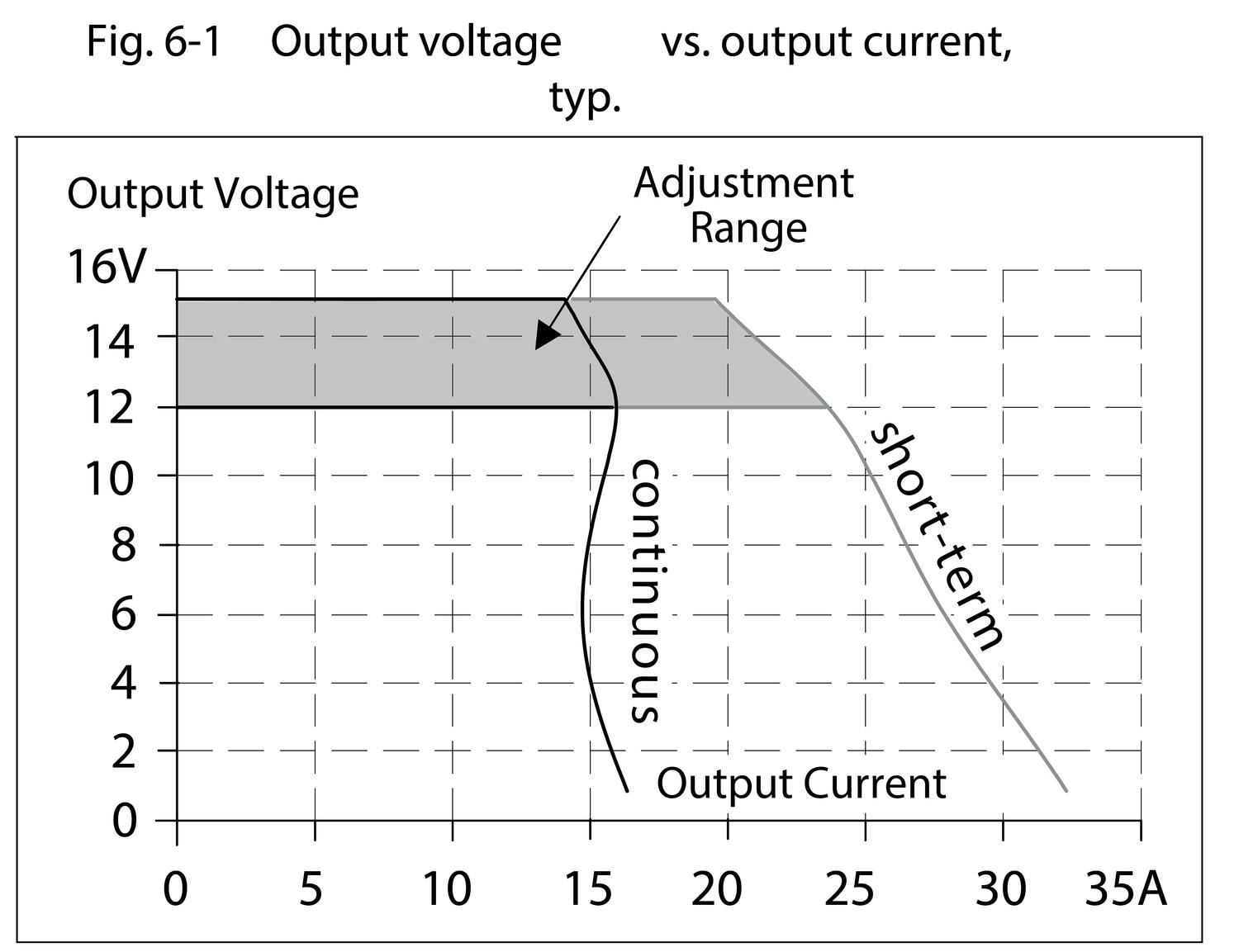

Udgangsdata |
|
| Udgangsspænding DC | 12 V DC |
| Udgangsspænding min | 12 V DC |
| Udgangsspænding max | 15 V DC |
| Udgangsstrøm | 15 A |
| Effekt | 180 W |

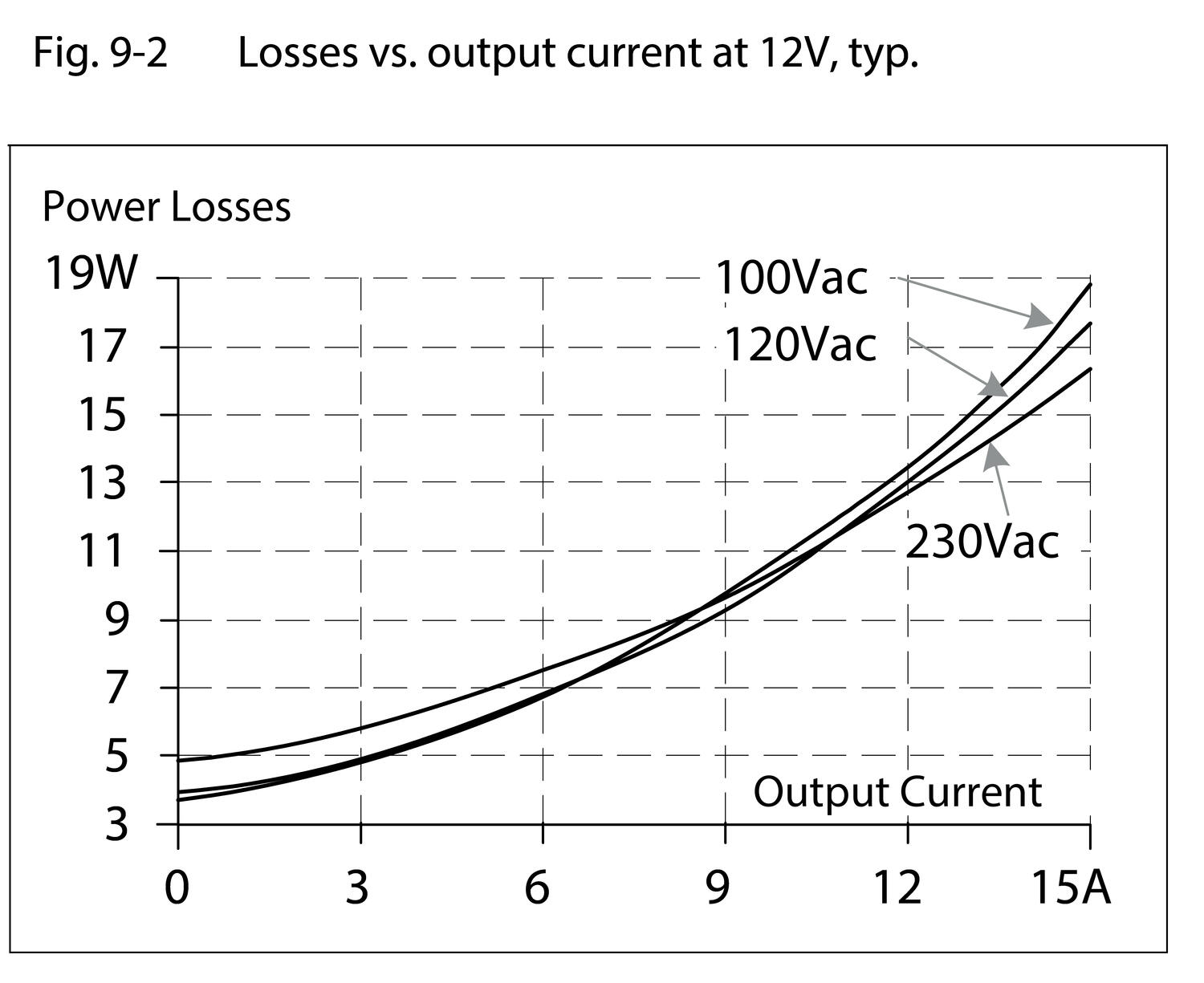

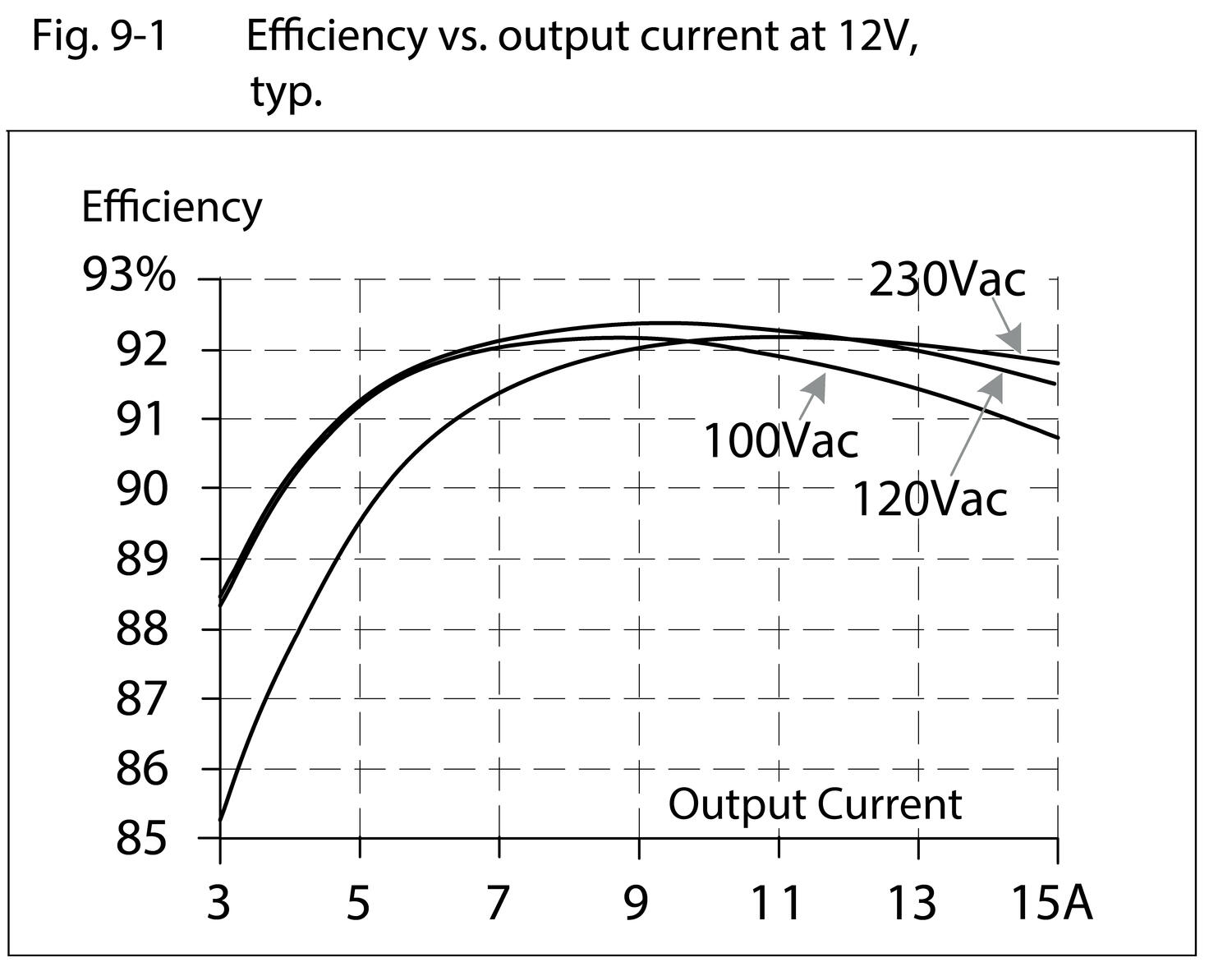

Virkningsgrad/Levetid/MTBF |
|
| Virkningsgrad ved 120 V AC, fuld belastning. typisk | 91,5 % |
| Virkningsgrad ved 230 V AC. Middelværdi | 90,6 % |
| Virkningsgrad ved 230 V AC, fuld belastning. typisk | 91,8 % |
| Levetid ved 120 V AC, fuld belastning og +40 ° C | 65000 h |
| Levetid ved 230 V AC, fuld belastning og +40 ° C | 76000 h |
| MTBF (IEC 61709) 230 V AC, maks. Belastning, +40 ° C | 631000 h |

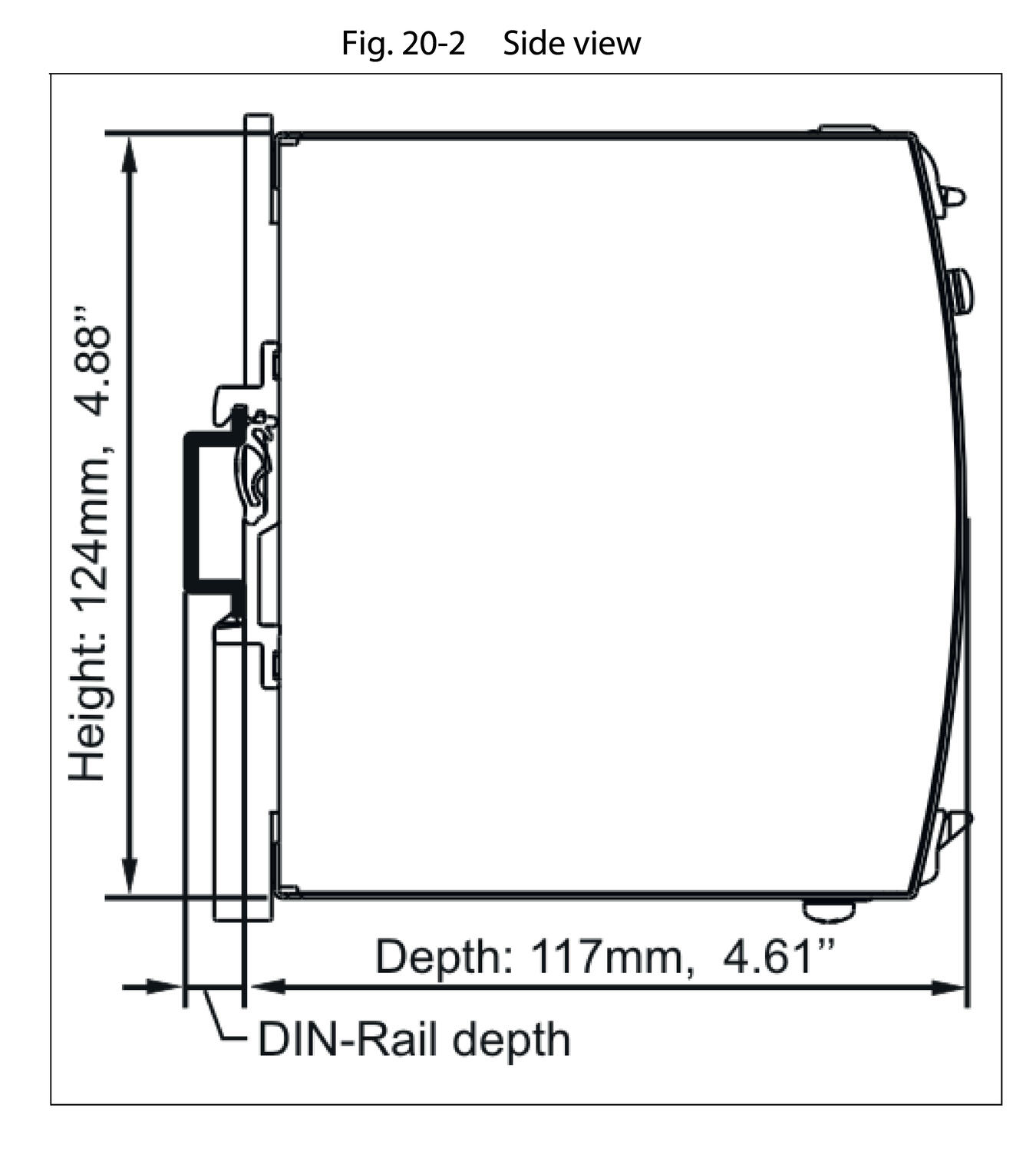

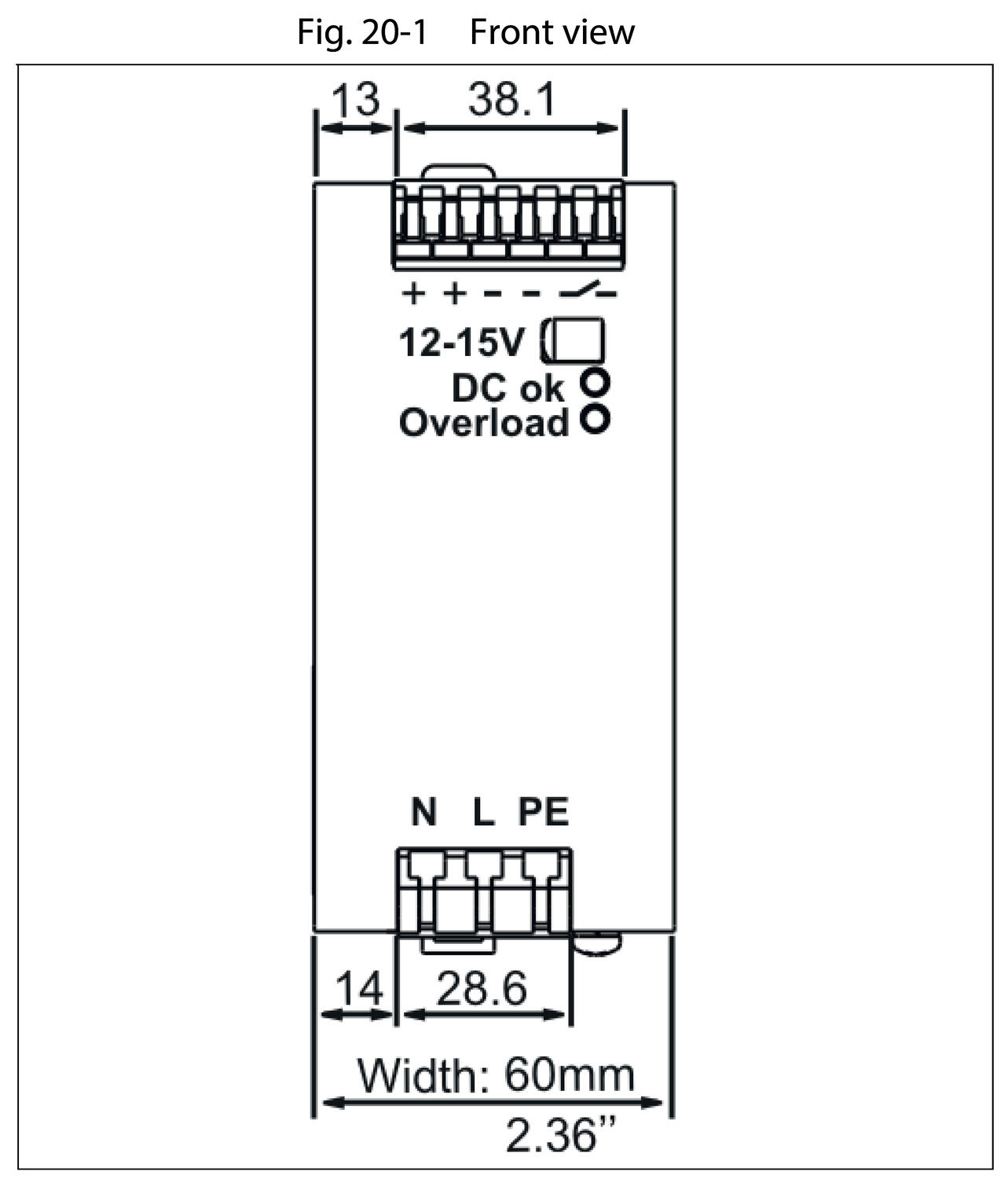

Mål |
|
|---|---|
| Bredde | 60 mm |
| Højde | 124 mm |
| Dybde | 117 mm |
| Vægt | 0,9 kg |
Øvrigt |
|
| Godkendelser | ABS, CB, CE, CSA, GL, UL |
| Holdetid ved 120 V AC, fuld belastning. Typisk | 32 ms |
| Holdetid ved 230 V AC, fuld belastning. typisk | 32 ms |
| IP-klasse | IP20 |
| Type klemme | Fjederklemme |
| Materiale kapsling | Aluminium |
| Netfrekvens | 50-60 ±6 % |
| Rippel, max | 50 mV pp |
| Serie | Dimension Q |
| Strømforbrug ved 120V AC | 1,65 A |
| Strømforbrug ved 230V AC | 0,93 A |
| Reduktion strøm over +60 til +70 ° C | 5 W/°C |
| Temperaturområde uden reduktion fra | -25 °C |
| Temperaturområde uden reduktion til | 60 °C |
| Type strømforsyning | AC-DC |
| Aktivt transientfilter | Ja |
| DC-OK relæudgang | Ja |
Produktbeskrivelse
Puls Dimension Q er en generation af strømforsyninger med meget små dimensioner og mange tekniske fordele. Enheden har lav indgangsstrøm, selv ved varmt start, aktivt PFC, som giver en effektfaktor tæt på et udvidet temperaturområde og robust aktiv beskyttelse mod netværkstransienter.
Derudover er der et relæudgang (DC OK), der falder, når udgangsspændingen afviger mere end 10% fra den indstillede værdi.
Bonus effekt giver 50% ekstra reserve med fastholdt 24V, hvilket er en fordel, når tilsluttede belastninger har høj startstrøm. Enheden giver også en høj kortslutningsstrøm, der forenkler tripping af sekundære sikringer. Både bonuseffekten og kortslutningsstrømmen er begrænset til 4 sekunder for at undgå konstant overbelastning af enheden og kablet. Høj effektivitet giver lang levetid og lav temperatur.
Godkendelser
Se downloadbare filer samt links nedenfor.
