PULS

1-faset, 12V DC, 16A Strømforsyning

PULS Dimension C

Puls Dimension C-serien står for omkostningsoptimering uden at gå på kompromis med kvalitet, pålidelighed eller ydeevne.

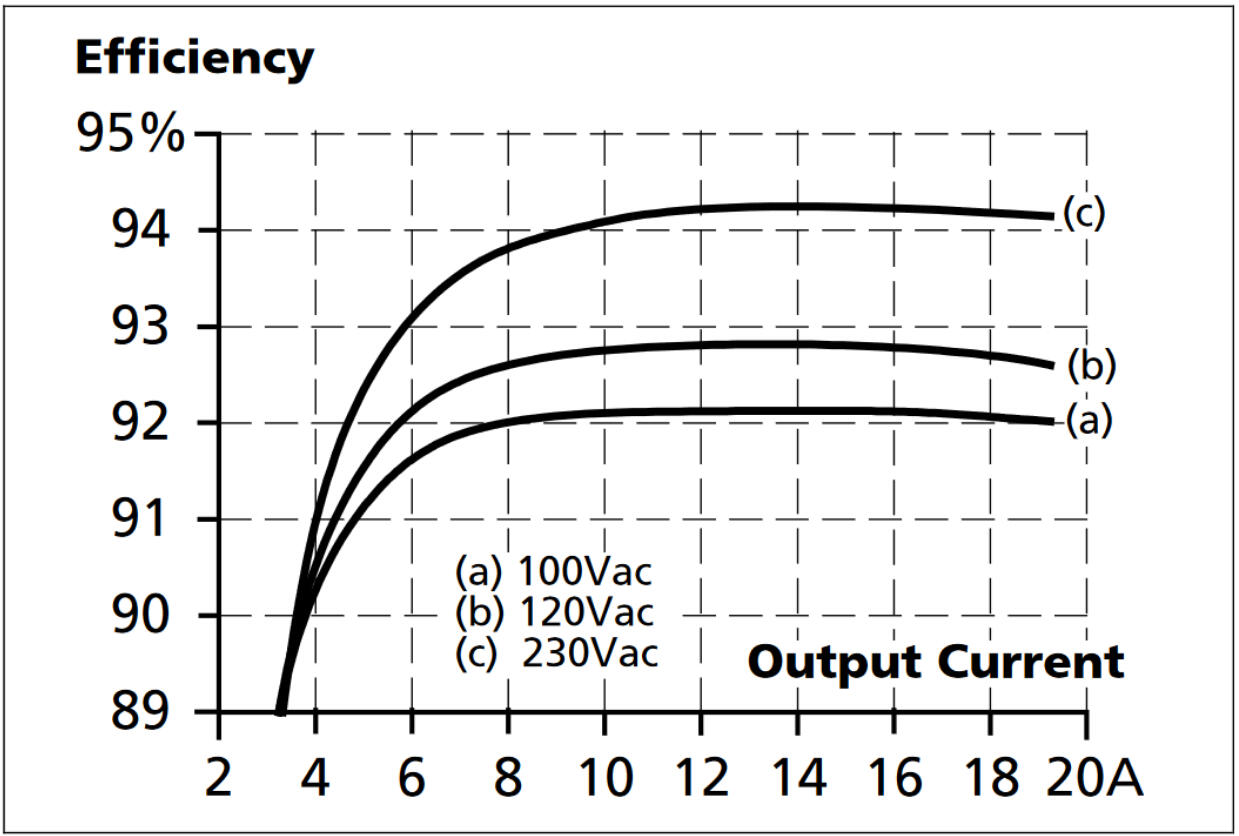

CP10 er anden generation af C-serien 1-faset, der sætter ny rekord ved hjælp af state-of-the-art teknologi og sofistikeret termisk design. Med en effektivitet på 94,3% er strømforløbene meget små, og bredden er således reduceret til 39 mm. Effektiviteten er også meget høj ved lavere belastninger, hvilket er den normale driftstilstand. Den gennemsnitlige værdi er 93,3% ved 230 V AC.

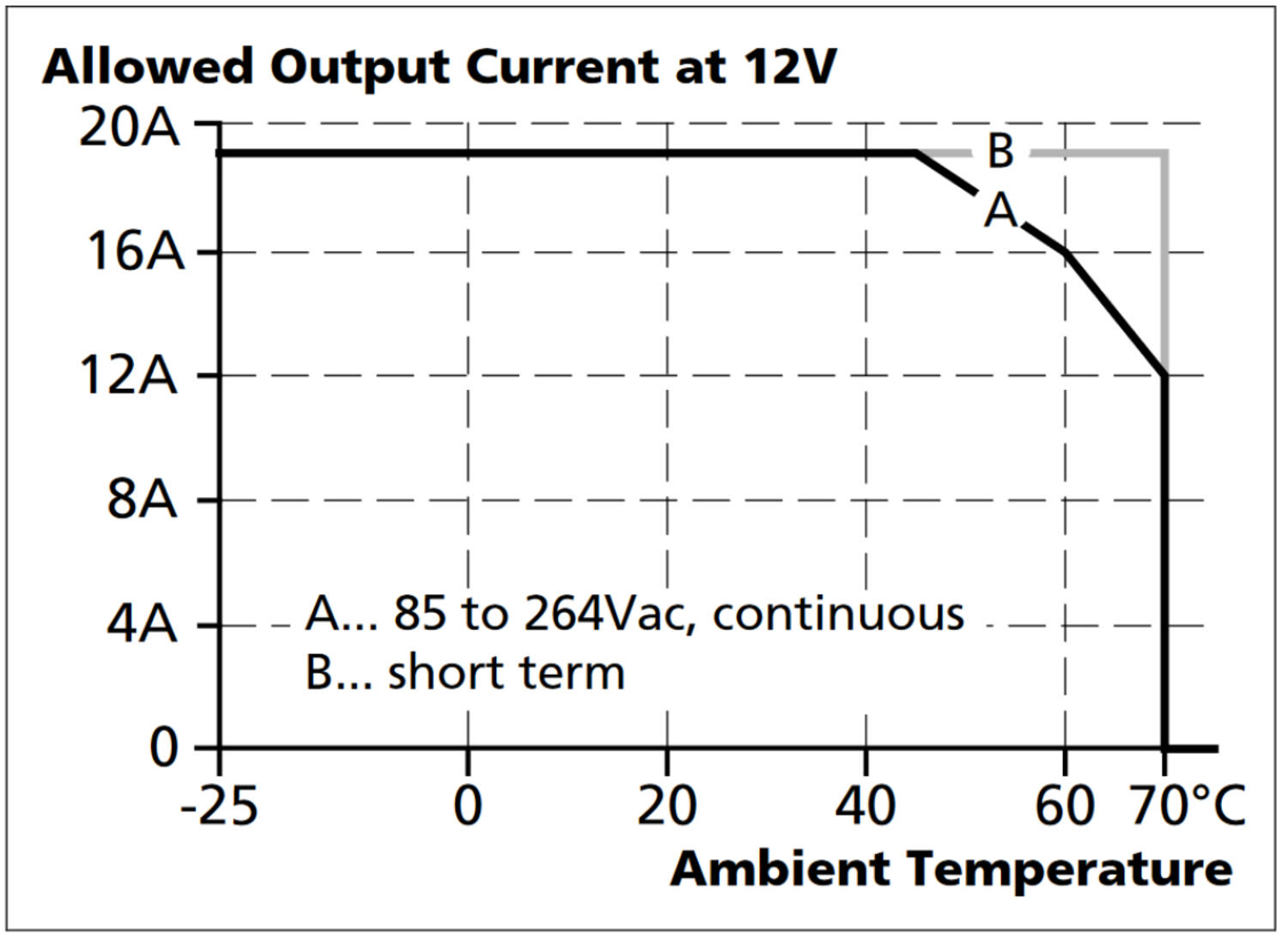

Effektreserve på 20% muliggør højere strømafbrydelser uden lav spænding. Funktionen er især nyttig ved opstart og til at overbygge power toppe i applikationen. Strømreserven kan anvendes kontinuerligt op til +45 ° C og kortere perioder fra +45 til +60 ° C.



CP10.12x_Output voltage vs. output current,.png



Kortslutningsstrømme. CP10 kan tilvejebringe kortslutningsstrømme, der er 3 gange den nominelle strøm i mindst 12 ms, hvilket hjælper med at løse sekundære sikringer og opnå selektivitet. For mere information se overskriften "Sekundære sikringer".

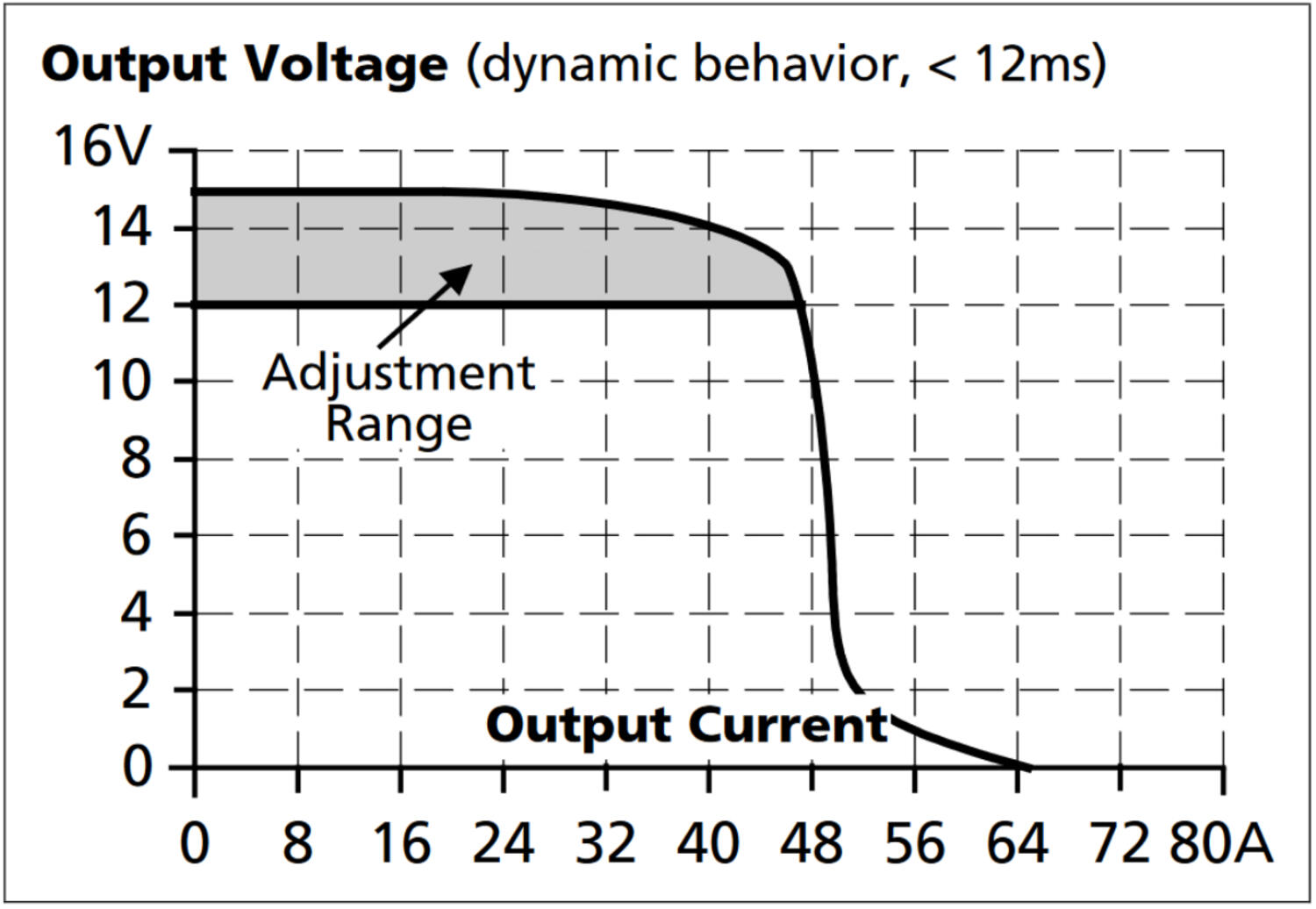

CP10.12x_Dynamic output current capability.png

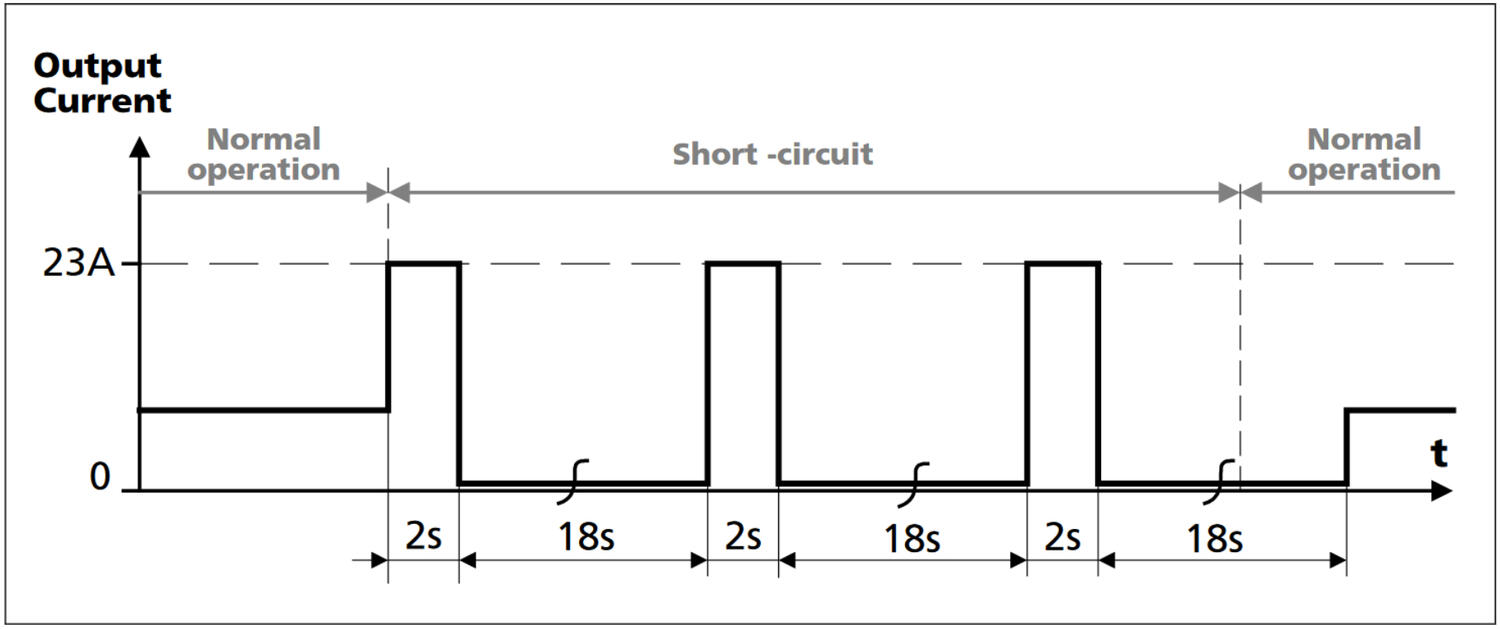

HiccupPLUS. Med Puls nye kortslutningsteknologi får du optimal beskyttelse. Enheden forlader en meget høj kortslutningsstrøm, som løser sekundære sikringer og giver tilstrækkelig startstrøm til for eksempel DC-motorer. Hvis udgangsspændingen falder under 6,5 V DC, forbliver en kontinuerlig strøm på 25 A i 2 sekunder, så slukker apparatet for at udføre et nyt nulstillingsforsøg efter ca. 18 sekunder. Dette gøres indtil fejlen er rettet. Denne funktion sikrer en høj kortslutning / overbelastningsstrøm, samtidig med at man undgår en konstant høj strøm, som kan føre til termiske problemer med kabler og komponentskader.



CP10.12x_Short-circuit on output, HiccupPLUS mode, typ.png



Flere tekniske fordele. CP10 har aktiv effektfaktor kompensation (PFC) og aktiv strømreduktionsbeskyttelse, der effektivt reducerer startstrømme, hvilket er ideelt, hvis flere enheder er tilsluttet til samme fase, eller hvis strømforsyningen er strømstyret via ex. AC-UPS. Beskyttelsen er altid aktiv, uanset temperatur. DC-OK-udgang, bredt temperaturområde, et stort antal godkendelses- og forbigående filtre for at sikre drift i et forstyrrende elektrisk miljø gør enheden egnet til stort set alle installationer. CP10.121 har også en indgang, hvor signalet er slukket med et signal.







Sekundære sikringer. Maksimalafbrydere er den mest almindelige form for sikring AC spænding, men bruges også til DC spændinger. Strømforsyninger har altid en strømbegrænsende sammenlignet med et elnet, som komplicerer stripning af en afbryder af magnetfeltet, især hvis spændingen er så lav som 12 V DC. Der skal tages højde for kabeldiameter og kabellængder. Dette selvom strømforsyningen er i stand til at levere høje kortslutningsstrømme. For lange kabler og / eller tynde kabelområder er løsningen elektroniske sikringer. Klik på linket for mere information.

Elektronisk sikring

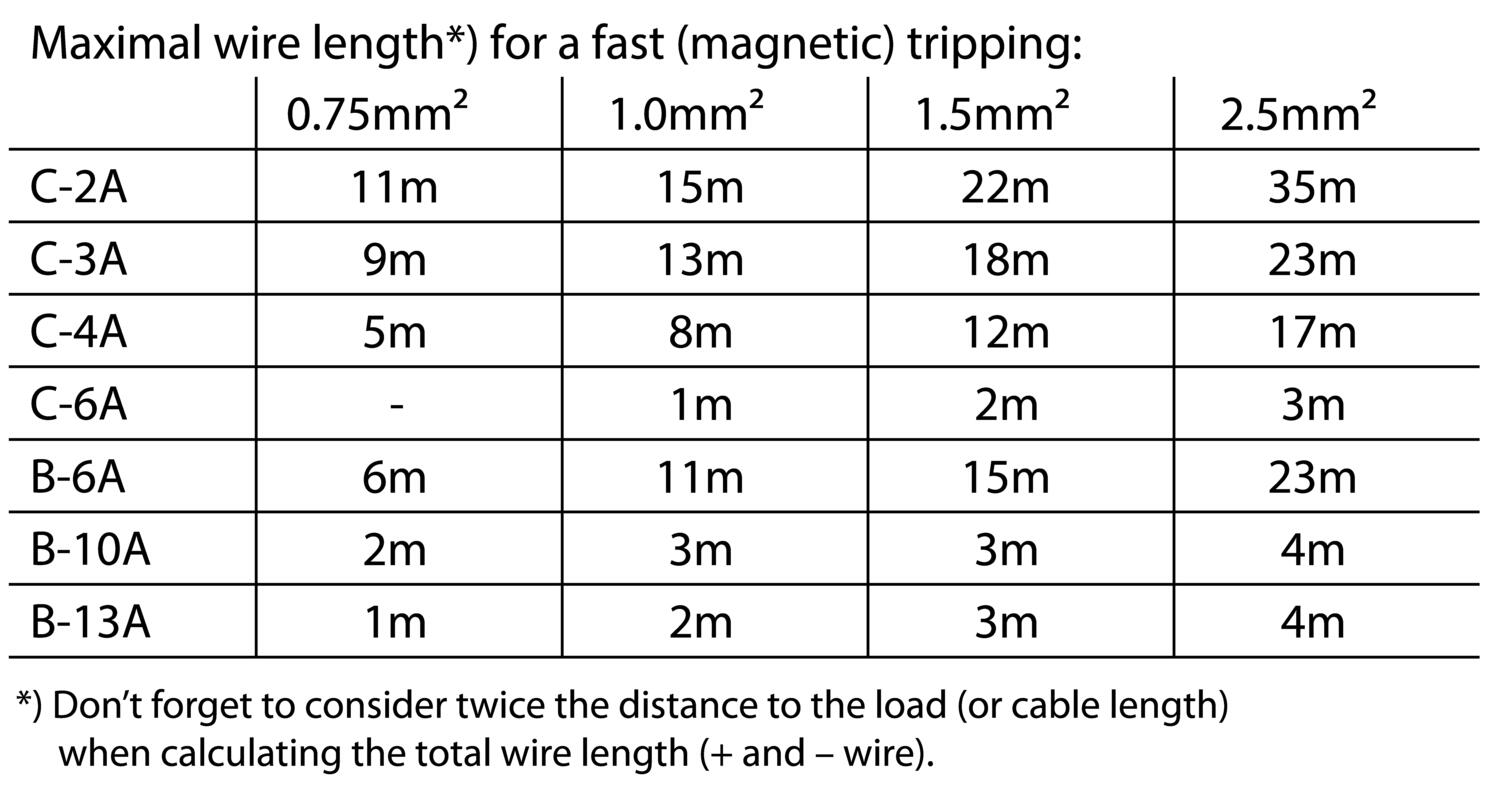

Puls CP10.121 har høje kortslutningsstrømme, der muliggør udløsning inden for 10 ms, hvis længden og kabelfeltet er som angivet nedenfor.





0,75 mm2

1 mm2

1,5 mm2

2,5 mm2

C-2 A

11 m

15 m

22 m

35 m

C-3 A

9 m

13 m

18 m

23 m

C-4 A

5 m

8 m

12 m

17 m

C-6 A

-

1 m

2 m

3 m

B-6 A

6 m

11 m

15 m

23 m

B-10 A

2 m

3 m

3 m

4 m

B-13 A

1 m

2 m

3 m

4 m





Godkendelser.

Se downloadbare filer samt links nedenfor.



UL 508 Listed USA

UL 508 Listed Canada

UL 60950-1 USA

UL 60950-1 Canada





Link til ePlan for PULS.

ePlan



  • Op til 94% virkningsgrad
  • 39 mm bred
  • Aktiv startstrømsbeskyttelse

Udvalgt variant

Puls-cp10-121.tif

Strømforsyning 12VDC 192W 16A

Art:

Udvalgt variant

Specifikationer

Indgangsdata

Indgangsspænding AC 100-240 V
Indgangsspænding AC min 90 V AC
Indgangsspænding AC max 264 V AC
Indgangsspænding DC 110-150 V
Indgangsspænding DC min 88 V DC
Indgangsspænding DC max 180 V DC
Startstrøm ved 120 V AC. typisk 6 A
Startstrøm ved 230 V AC. typisk 9 A
Spændingsområde på forsyningen Wide-range
Effektfaktor ved 120 V AC, fuld belastning. typisk 0,99
Effektfaktor ved 230 V AC, fuld belastning. typisk 0,96
Antal faser 1

Udgangsdata

Udgangsspænding DC 12 V DC
Udgangsspænding min 12 V DC
Udgangsspænding max 15 V DC
Udgangsstrøm 16 A
Effekt 192 W

Virkningsgrad/Levetid/MTBF

Virkningsgrad ved 120 V AC, fuld belastning. typisk 92,8 %
Virkningsgrad ved 230 V AC. Middelværdi 93,3 %
Virkningsgrad ved 230 V AC, fuld belastning. typisk 94,3 %
Levetid ved 120 V AC, fuld belastning og +40 ° C 75000 h
Levetid ved 230 V AC, fuld belastning og +40 ° C 97000 h
MTBF (IEC 61709) 230 V AC, maks. Belastning, +40 ° C 690000 h

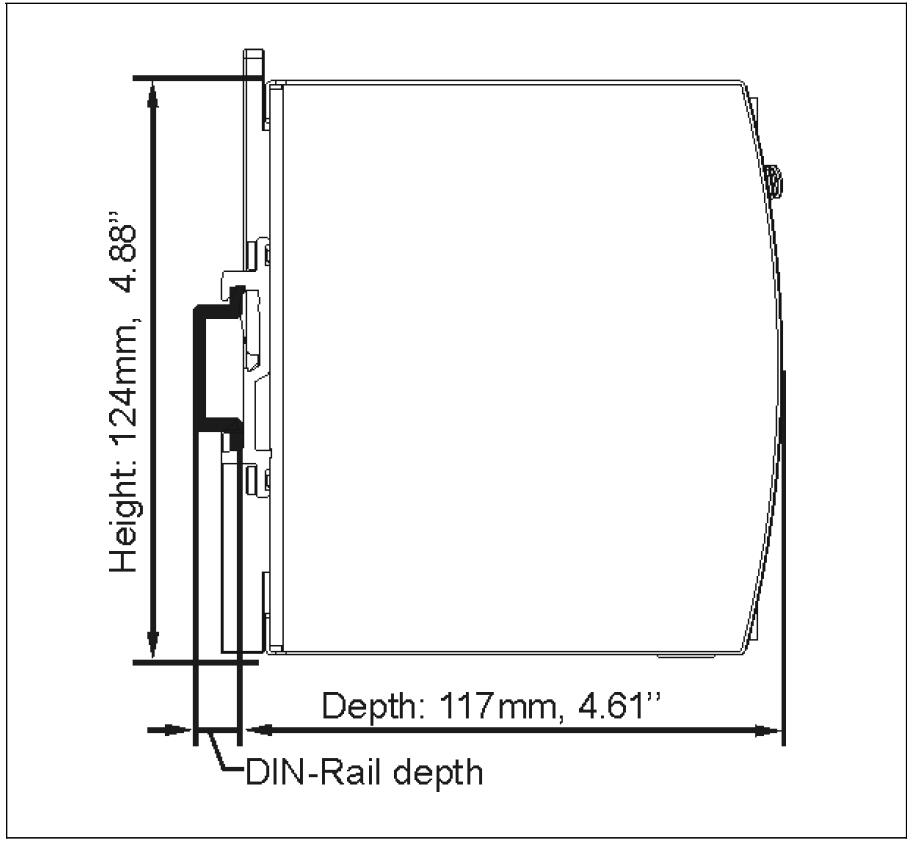

Mål

Bredde 39 mm
Højde 124 mm
Dybde 117 mm
Vægt 0,6 kg

Øvrigt

Godkendelser ABS, CB, CE, CSA, EX, GL, IECEx, UL
Holdetid ved 120 V AC, fuld belastning. Typisk 50 ms
Holdetid ved 230 V AC, fuld belastning. typisk 50 ms
IP-klasse IP20
Type klemme Skrue
Materiale kapsling Aluminium
Netfrekvens 50-60 ±6 %
Rippel, max 50 mV pp
Serie Dimension C
Strømforbrug ved 120V AC 1,74 A
Strømforbrug ved 230V AC 0,92 A
Reduktion strøm over +60 til +70 ° C 4,8 W/°C
Temperaturområde uden reduktion fra -25 °C
Temperaturområde uden reduktion til 60 °C
Type strømforsyning AC-DC
Aktivt transientfilter Ja
DC-OK relæudgang Ja

Produktbeskrivelse

Puls Dimension C-serien står for omkostningsoptimering uden at gå på kompromis med kvalitet, pålidelighed eller ydeevne.



CP10 er anden generation af C-serien 1-faset, der sætter ny rekord ved hjælp af state-of-the-art teknologi og sofistikeret termisk design. Med en effektivitet på 94,3% er strømforløbene meget små, og bredden er således reduceret til 39 mm. Effektiviteten er også meget høj ved lavere belastninger, hvilket er den normale driftstilstand. Den gennemsnitlige værdi er 93,3% ved 230 V AC.



Effektreserve på 20% muliggør højere strømafbrydelser uden lav spænding. Funktionen er især nyttig ved opstart og til at overbygge power toppe i applikationen. Strømreserven kan anvendes kontinuerligt op til +45 ° C og kortere perioder fra +45 til +60 ° C.



CP10.12x_Output voltage vs. output current,.png



Kortslutningsstrømme. CP10 kan tilvejebringe kortslutningsstrømme, der er 3 gange den nominelle strøm i mindst 12 ms, hvilket hjælper med at løse sekundære sikringer og opnå selektivitet. For mere information se overskriften "Sekundære sikringer".



CP10.12x_Dynamic output current capability.png



HiccupPLUS. Med Puls nye kortslutningsteknologi får du optimal beskyttelse. Enheden forlader en meget høj kortslutningsstrøm, som løser sekundære sikringer og giver tilstrækkelig startstrøm til for eksempel DC-motorer. Hvis udgangsspændingen falder under 6,5 V DC, forbliver en kontinuerlig strøm på 25 A i 2 sekunder, så slukker apparatet for at udføre et nyt nulstillingsforsøg efter ca. 18 sekunder. Dette gøres indtil fejlen er rettet. Denne funktion sikrer en høj kortslutning / overbelastningsstrøm, samtidig med at man undgår en konstant høj strøm, som kan føre til termiske problemer med kabler og komponentskader.



CP10.12x_Short-circuit on output, HiccupPLUS mode, typ.png



Flere tekniske fordele. CP10 har aktiv effektfaktor kompensation (PFC) og aktiv strømreduktionsbeskyttelse, der effektivt reducerer startstrømme, hvilket er ideelt, hvis flere enheder er tilsluttet til samme fase, eller hvis strømforsyningen er strømstyret via ex. AC-UPS. Beskyttelsen er altid aktiv, uanset temperatur. DC-OK-udgang, bredt temperaturområde, et stort antal godkendelses- og forbigående filtre for at sikre drift i et forstyrrende elektrisk miljø gør enheden egnet til stort set alle installationer. CP10.121 har også en indgang, hvor signalet er slukket med et signal.







Sekundære sikringer. Maksimalafbrydere er den mest almindelige form for sikring AC spænding, men bruges også til DC spændinger. Strømforsyninger har altid en strømbegrænsende sammenlignet med et elnet, som komplicerer stripning af en afbryder af magnetfeltet, især hvis spændingen er så lav som 12 V DC. Der skal tages højde for kabeldiameter og kabellængder. Dette selvom strømforsyningen er i stand til at levere høje kortslutningsstrømme. For lange kabler og / eller tynde kabelområder er løsningen elektroniske sikringer. Klik på linket for mere information.

Elektronisk sikring



Puls CP10.121 har høje kortslutningsstrømme, der muliggør udløsning inden for 10 ms, hvis længden og kabelfeltet er som angivet nedenfor.





0,75 mm2

1 mm2

1,5 mm2

2,5 mm2

C-2 A

11 m

15 m

22 m

35 m

C-3 A

9 m

13 m

18 m

23 m

C-4 A

5 m

8 m

12 m

17 m

C-6 A

-

1 m

2 m

3 m

B-6 A

6 m

11 m

15 m

23 m

B-10 A

2 m

3 m

3 m

4 m

B-13 A

1 m

2 m

3 m

4 m





Godkendelser.

Se downloadbare filer samt links nedenfor.



UL 508 Listed USA

UL 508 Listed Canada

UL 60950-1 USA

UL 60950-1 Canada





Link til ePlan for PULS.

ePlan
