PULS

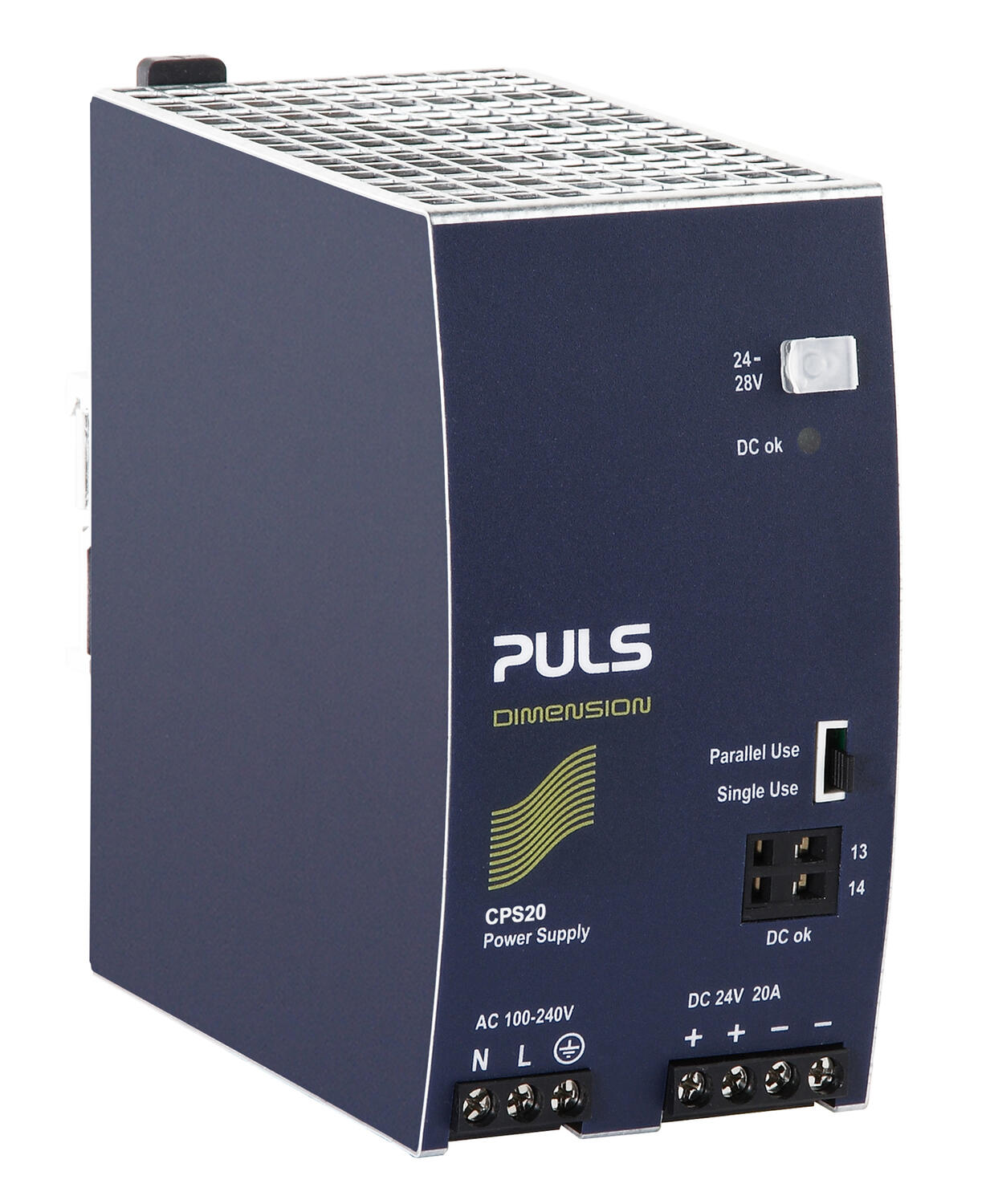

1-faset, 24V DC, 20 A Strømforsyning
PULS Dimension C
PULS Dimension C-serien har den samme høje kvalitet og pålidelighed som Dimension Q, men med mindre tekniske funktioner. Strømforsyningen har et bredt indgangsspændingsområde fra 100-264 V AC. (For DC som indgangsspænding brug CPS20.241-D1.)
Power boost. Power boost på 20 % muliggør højere strøm uden at reducere spændingen. Denne funktion er særligt fordelagtig under opstart og til at klare kortvarige, større strømbehov. Power boost funktionen kan benyttes konstant op til en omgivelsestemperatur på 45 °C og i kortere perioder fra 45 °C til 60 °C. I tilfælde af kortslutning vil strømforsyningen danne en højere strøm for at kunne afbryde eventuelle sekundære sikringer.
Hiccup PLUS mode. Både bonus power funktionen og kortslutningsfunktionen er tidsbegrænset til 4 sek. for at undgå overbelastning af strømforsyningen og de tilsluttede ledninger. Hvis en kortslutning varer længere end 4 sekunder vil strømforsyningen fortsætte i et så kaldt hick-up mode. Udgangsstrømme vil reduceres til næsten 0 A i omkring 2 sek. Strømforsyningen vil derefter foretage et nyt opstartsforsøg på 18 sekunder. Hvis kortslutningen fortsætter, vil der opstå en ny pause på 18 sekunder. Denne cyklus bliver gentaget så længe overbelastningen eksisterer. Strømforsyningen vil gå tilbage til normal funktion, når overbelasntingen er udbedret.
Opstartsstrøm. Strømforsyningens opstartstrøm er meget lav, hvilket gør det nemmere at vælge sikringer til primærsiden. Den lave opstartstrøm modvirker også uhensigtmæssig afbrydelse af sikringer, som er tilsluttet forskelligt udstyr på samme fase.
Minimum 10 Amp B- eller C-karakteristik er anbefalet.
Høj virkningsgrad. Strømforsyningen har en høj virkningsgrad selv ved belastning ned til 60 % og et meget lavt effekttab giver en god energibesparelse.
Effekttab ved fuld last er 30,6 W (230Vac indgangspænding).
DC-OK relækontakt. Enkel diagnose af systemets tilstand via DC-OK kontaktrelæet, som afbryder hvis udgangsspænding er lavere end 10% fra den indstillede værdi.
Single/parallel-jumper. Strømforsyningen kan parallelforbindes for at opnå dobbelt effekt. For mere information læs første afsnit General information i begyndelsen af leverandørens datablad under fanebladet Best.nr.
| Grøn LED indikerer, at DC-spændingen er OK |
| Rød LED indikerer, at strømforsyningen er overbelastet |
- 65 mm bred
- Op til 94 % virkningsgrad
- 20 % power boost
- 20% effektreserve
- Hiccup Plus
Udvalgt variant
Udvalgt variant
Specifikationer
Indgangsdata |
|
|---|---|
| Spændingsområde på forsyningen | Wide-range |
| Indgangsspænding AC | 100-240 V |
| Indgangsspænding AC min | 85 V AC |
| Indgangsspænding AC max | 264 V AC |
| Startstrøm ved 230 V AC. typisk | 7 A |
| Antal faser | 1 |
| Startstrøm ved 120 V AC. typisk | 9 A |
| Effektfaktor ved 120 V AC, fuld belastning. typisk | 0,99 |
| Effektfaktor ved 230 V AC, fuld belastning. typisk | 0,95 |
Udgangsdata |
|
| Udgangsspænding min | 24 V DC |
| Udgangsspænding DC | 24 V DC |
| Udgangsspænding max | 28 V DC |
| Effekt | 480 W |
| Udgangsstrøm | 20 A |
Virkningsgrad/Levetid/MTBF |
|
| Levetid ved 120 V AC, fuld belastning og +40 ° C | 70000 h |
| MTBF (IEC 61709) 230 V AC, maks. Belastning, +40 ° C | 537000 h |
| Virkningsgrad ved 230 V AC, fuld belastning. typisk | 94 % |
| Virkningsgrad ved 230 V AC. Middelværdi | 93,3 % |
| Levetid ved 230 V AC, fuld belastning og +40 ° C | 88000 h |
| Virkningsgrad ved 120 V AC, fuld belastning. typisk | 92,7 % |

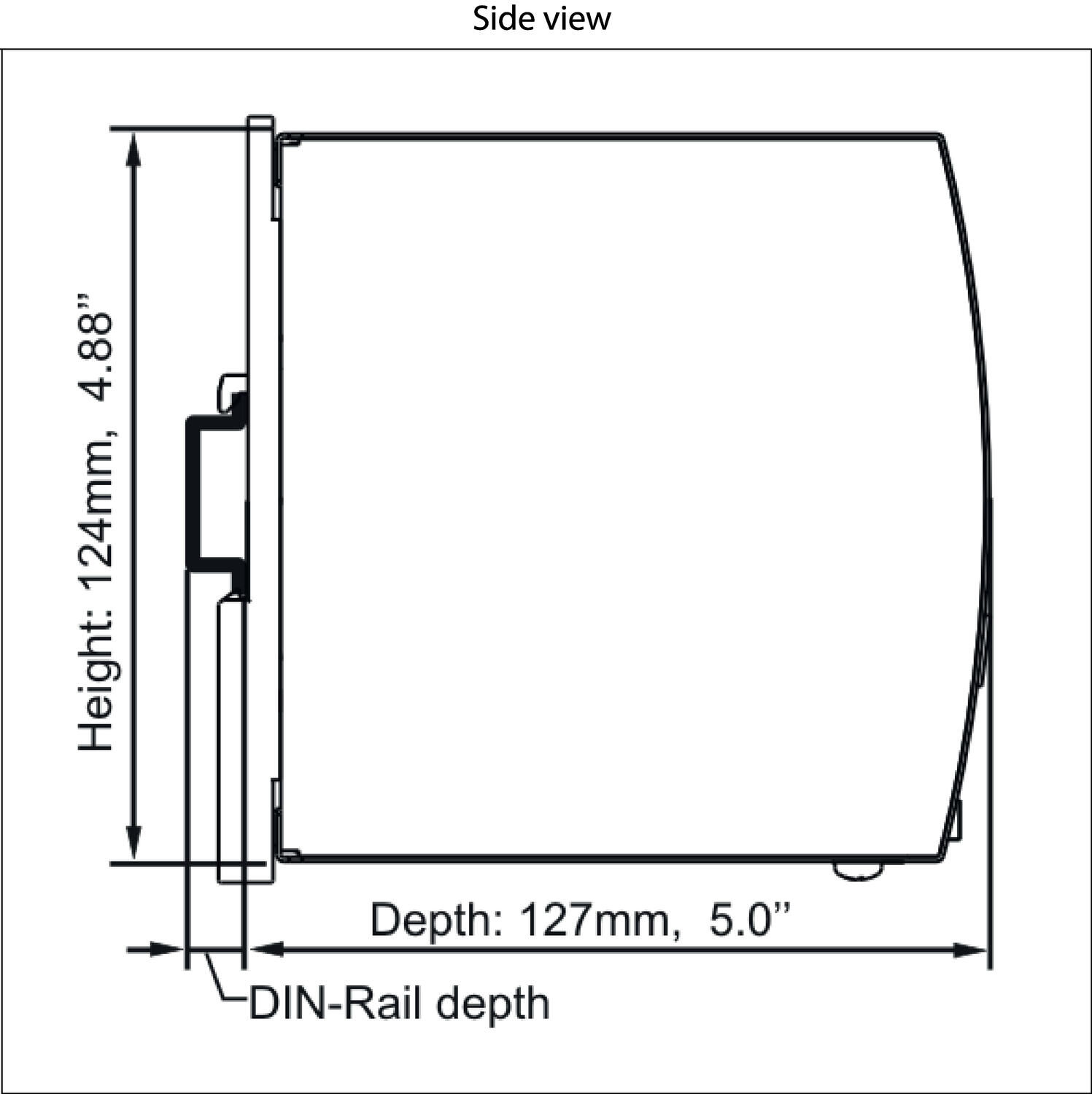

Mål |
|
| Vægt | 1 kg |
*Invisible Heading* |
|
|---|---|
| Dybde | 127 mm |

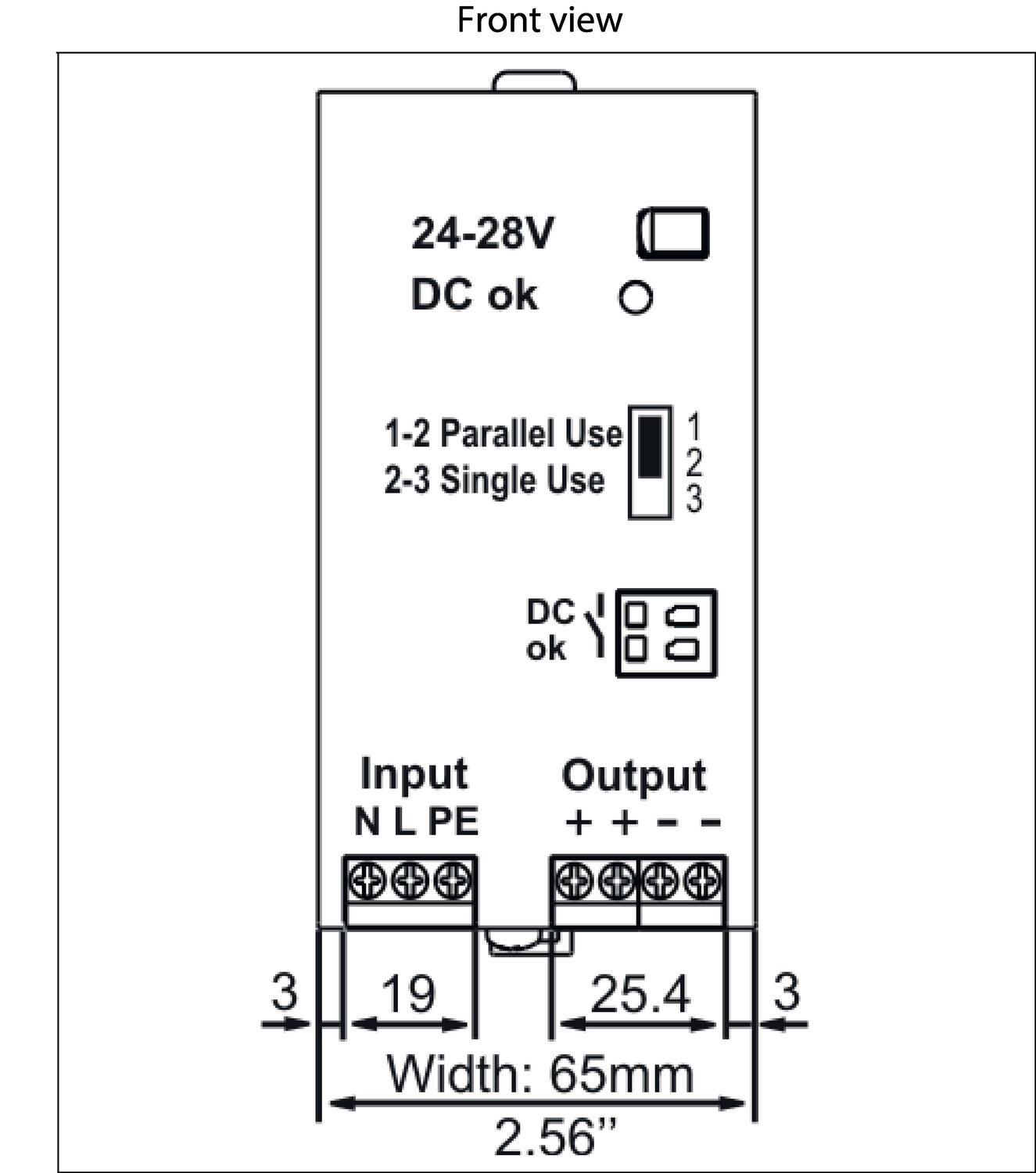

| Bredde | 65 mm |
| Højde | 124 mm |
Øvrigt |
|
| IP-klasse | IP20 |
| Strømforbrug ved 120V AC | 4,36 A |
| Rippel, max | 50 mV pp |
| Reduktion strøm over +60 til +70 ° C | 12 W/°C |
| Type klemme | Skrue på |
| Temperaturområde uden reduktion fra | -25 °C |
| Holdetid ved 120 V AC, fuld belastning. Typisk | 26 ms |
| Serie | Dimension C |
| Holdetid ved 230 V AC, fuld belastning. typisk | 26 ms |
| Strømforbrug ved 230V AC | 2,33 A |
| Netfrekvens | 50-60 ±6 % |
| Godkendelser | ABS, CB, CE, CSA, EX, GL, IECEx, UL |
| Temperaturområde uden reduktion til | 60 °C |
| Materiale kapsling | Aluminium |
| Type strømforsyning | AC-DC |
| Aktivt transientfilter | Ja |
| DC-OK relæudgang | Ja |
Produktbeskrivelse
PULS Dimension C-serien har den samme høje kvalitet og pålidelighed som Dimension Q, men med mindre tekniske funktioner. Strømforsyningen har et bredt indgangsspændingsområde fra 100-264 V AC. (For DC som indgangsspænding brug CPS20.241-D1.)
Power boost. Power boost på 20 % muliggør højere strøm uden at reducere spændingen. Denne funktion er særligt fordelagtig under opstart og til at klare kortvarige, større strømbehov. Power boost funktionen kan benyttes konstant op til en omgivelsestemperatur på 45 °C og i kortere perioder fra 45 °C til 60 °C. I tilfælde af kortslutning vil strømforsyningen danne en højere strøm for at kunne afbryde eventuelle sekundære sikringer.
Hiccup PLUS mode. Både bonus power funktionen og kortslutningsfunktionen er tidsbegrænset til 4 sek. for at undgå overbelastning af strømforsyningen og de tilsluttede ledninger. Hvis en kortslutning varer længere end 4 sekunder vil strømforsyningen fortsætte i et så kaldt hick-up mode. Udgangsstrømme vil reduceres til næsten 0 A i omkring 2 sek. Strømforsyningen vil derefter foretage et nyt opstartsforsøg på 18 sekunder. Hvis kortslutningen fortsætter, vil der opstå en ny pause på 18 sekunder. Denne cyklus bliver gentaget så længe overbelastningen eksisterer. Strømforsyningen vil gå tilbage til normal funktion, når overbelasntingen er udbedret.
Opstartsstrøm. Strømforsyningens opstartstrøm er meget lav, hvilket gør det nemmere at vælge sikringer til primærsiden. Den lave opstartstrøm modvirker også uhensigtmæssig afbrydelse af sikringer, som er tilsluttet forskelligt udstyr på samme fase.
Minimum 10 Amp B- eller C-karakteristik er anbefalet.
Høj virkningsgrad. Strømforsyningen har en høj virkningsgrad selv ved belastning ned til 60 % og et meget lavt effekttab giver en god energibesparelse.
Effekttab ved fuld last er 30,6 W (230Vac indgangspænding).
DC-OK relækontakt. Enkel diagnose af systemets tilstand via DC-OK kontaktrelæet, som afbryder hvis udgangsspænding er lavere end 10% fra den indstillede værdi.
Single/parallel-jumper. Strømforsyningen kan parallelforbindes for at opnå dobbelt effekt. For mere information læs første afsnit General information i begyndelsen af leverandørens datablad under fanebladet Best.nr.
| Grøn LED indikerer, at DC-spændingen er OK |
| Rød LED indikerer, at strømforsyningen er overbelastet |
