PULS
1-faset, 30V DC, 8A Strømforsyning
PULS Dimension Q

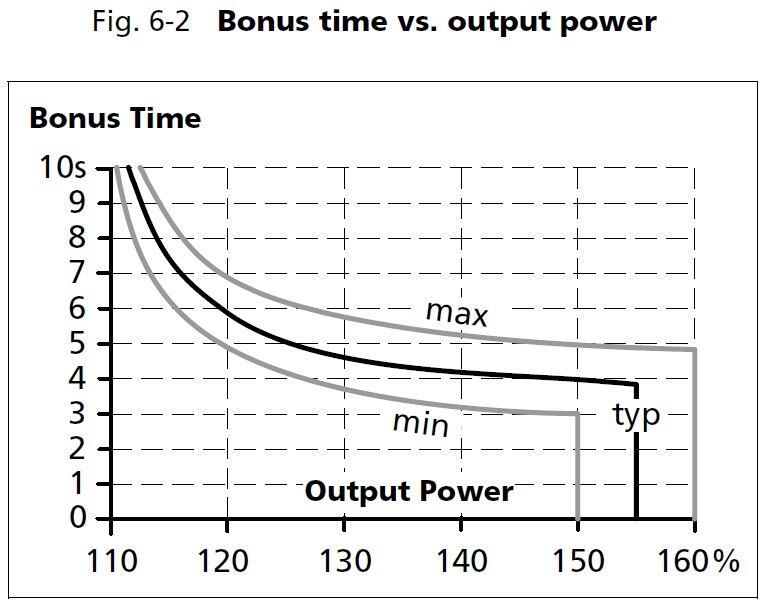

Puls Dimension Q er en ny generation af strømforsyninger med meget små konstruktionsmål og mange tekniske fordele. Enheden har en lav indgangsstødstrøm (selv ved varmstart), aktiv PFC, som giver en effektfaktor tæt på én, udvidet temperaturområde og aktiv beskyttelse mod nettransienter. Desuden findes en relæudgang (DC OK), som deaktiveres, når udgangsspændingen afviger mere end 10 % fra den indstillede værdi. Bonuseffekten giver en ekstra 50 % reserve med fastholdt 30 V, hvilket er en fordel, når tilsluttede laster har høje startstrømme.

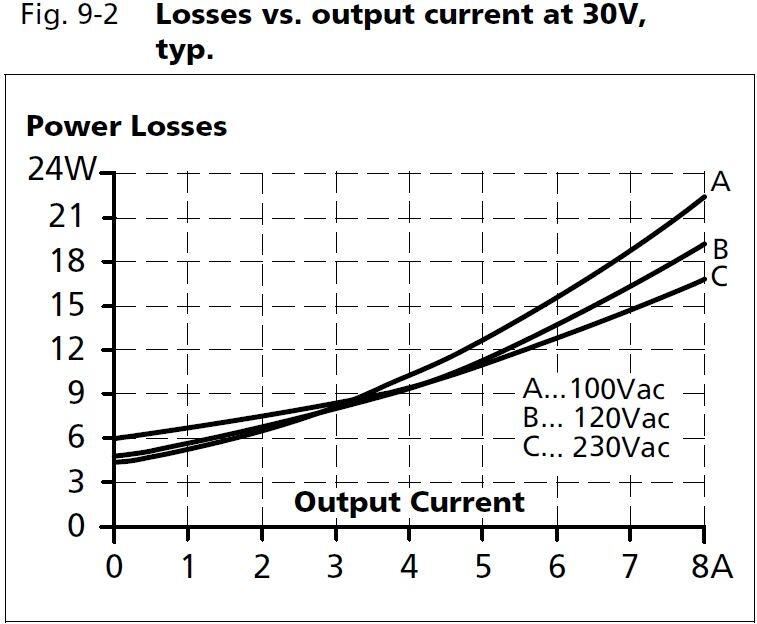

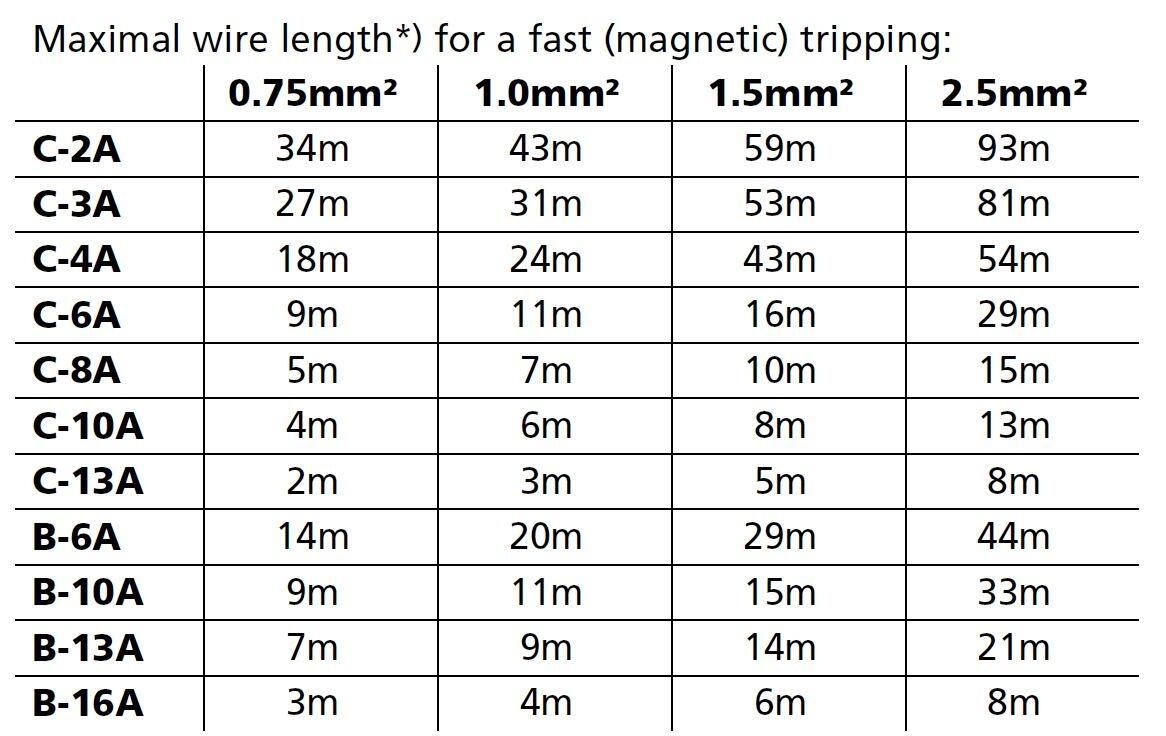

Enheden leverer også en stor kortslutningsstrøm, der forenkler udløsning af sekundære sikringer. Både bonuseffekten og kortslutningsstrømmen er tidsbegrænsede til 4 sekunder for at undgå konstant overbelastning af enheden og ledningsføringen. En høj effektivitet giver en lang levetid og lave temperaturer. 30 V DC er velegnet til applikationer som f.eks. lasere, motorer og ventilatorer.
- 60 mm bred
- Op til 94,8% virkningsgrad
- 100-240 V AC/88-370 V DC
- 50 % bonuseffekt
- Til lasere, motorer og ventilatorer
Udvalgt variant
Strømforsyning 100-240V AC 30V DC 8A
Art:
Udvalgt variant
Specifikationer
Indgangsdata |
|
|---|---|
| Spændingsområde på forsyningen | Wide-range |
| Indgangsspænding AC | 100-240 V |
| Indgangsspænding AC min | 85 V AC |
| Indgangsspænding DC max | 187 V DC |
| Indgangsspænding DC | 110-150 V |
| Indgangsspænding AC max | 276 V AC |
| Antal faser | 1 |
| Startstrøm ved 230 V AC. typisk | 7 A |
| Startstrøm ved 120 V AC. typisk | 4 A |
| Effektfaktor ved 120 V AC, fuld belastning. typisk | 0,98 |
| Effektfaktor ved 230 V AC, fuld belastning. typisk | 0,92 |
| Indgangsspænding DC min | 88 V DC |
Udgangsdata |
|

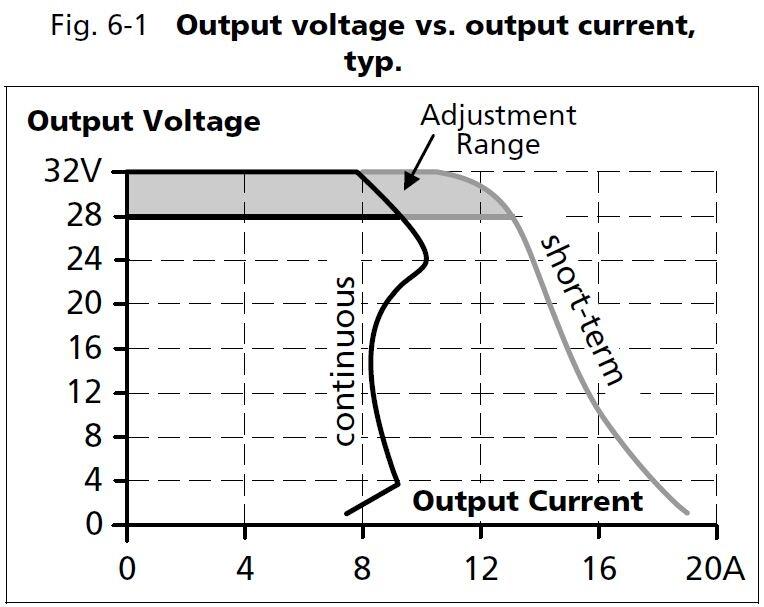

| Udgangsspænding min | 28 V DC |
| Udgangsspænding DC | 30 V DC |
| Udgangsspænding max | 32 V DC |
| Effekt | 240 W |
| Udgangsstrøm | 8 A |
Virkningsgrad/Levetid/MTBF |
|
| Levetid ved 120 V AC, fuld belastning og +40 ° C | 68000 h |
| MTBF (IEC 61709) 230 V AC, maks. Belastning, +40 ° C | 581000 h |

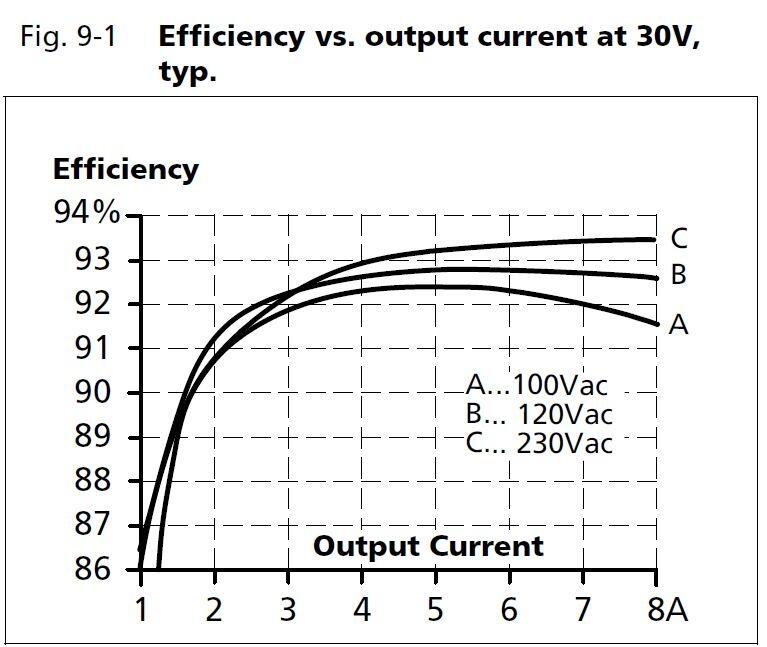

| Virkningsgrad ved 230 V AC, fuld belastning. typisk | 93,5 % |
| Virkningsgrad ved 230 V AC. Middelværdi | 92,4 % |
| Levetid ved 230 V AC, fuld belastning og +40 ° C | 71000 h |
| Virkningsgrad ved 120 V AC, fuld belastning. typisk | 92,6 % |
Mål |
|
|---|---|
| Vægt | 0,9 kg |
| Dybde | 117 mm |

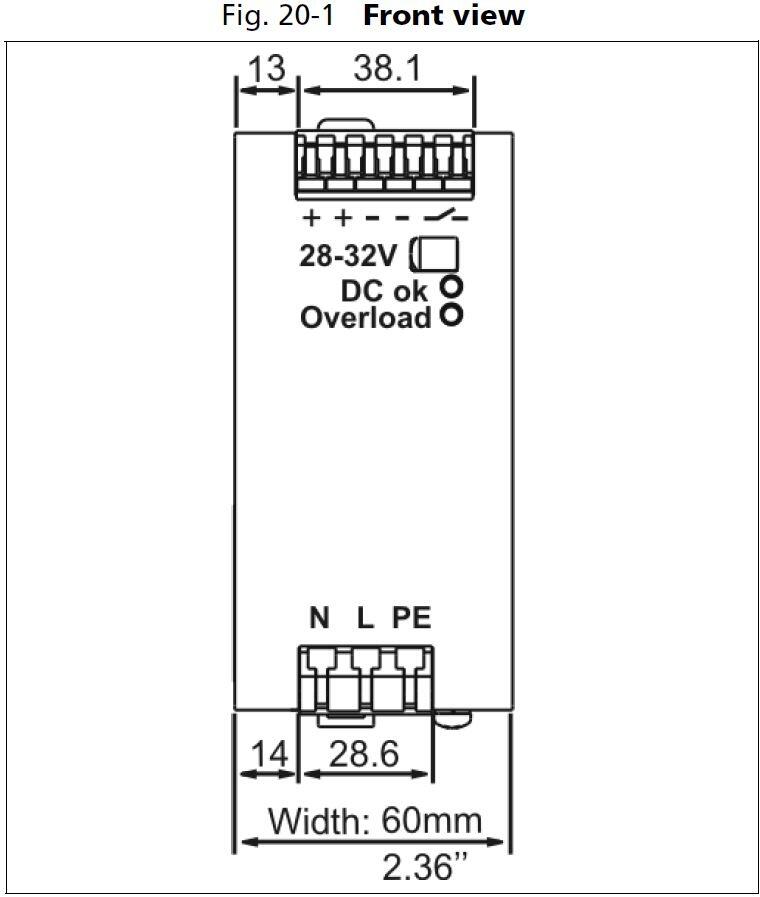

| Bredde | 60 mm |
| Højde | 124 mm |
Øvrigt |
|
| IP-klasse | IP20 |
| Strømforbrug ved 120V AC | 2,22 A |
| Rippel, max | 50 mV pp |

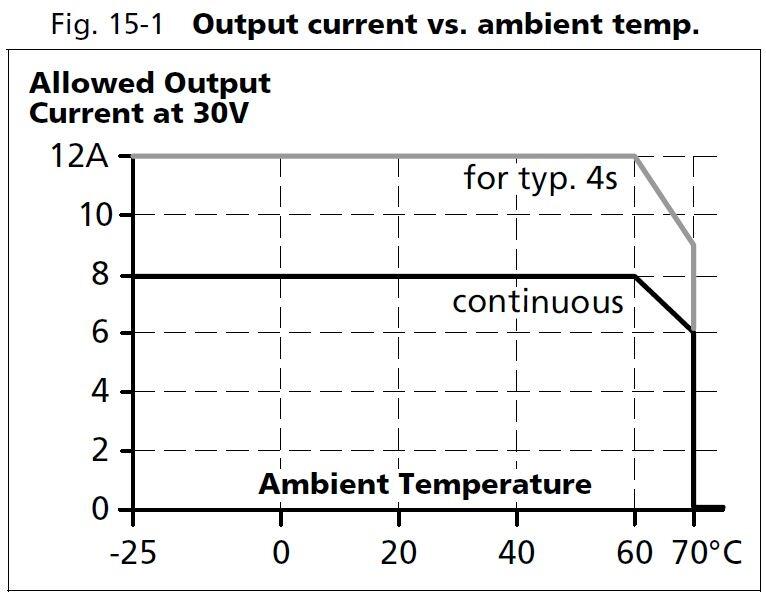

| Reduktion strøm over +60 til +70 ° C | 6 W/°C |
| Type klemme | Fjederklemme |
| Temperaturområde uden reduktion fra | -25 °C |
| Holdetid ved 120 V AC, fuld belastning. Typisk | 22 ms |
| Serie | Dimension Q |
| Holdetid ved 230 V AC, fuld belastning. typisk | 23 ms |
| Strømforbrug ved 230V AC | 1,22 A |
| Netfrekvens | 50-60 ±6 % |
| Godkendelser | ABS, CB, CE, CSA, GL, UL |
| Temperaturområde uden reduktion til | 60 °C |
| Materiale kapsling | Aluminium |
| Type strømforsyning | AC-DC |
| Aktivt transientfilter | Ja |

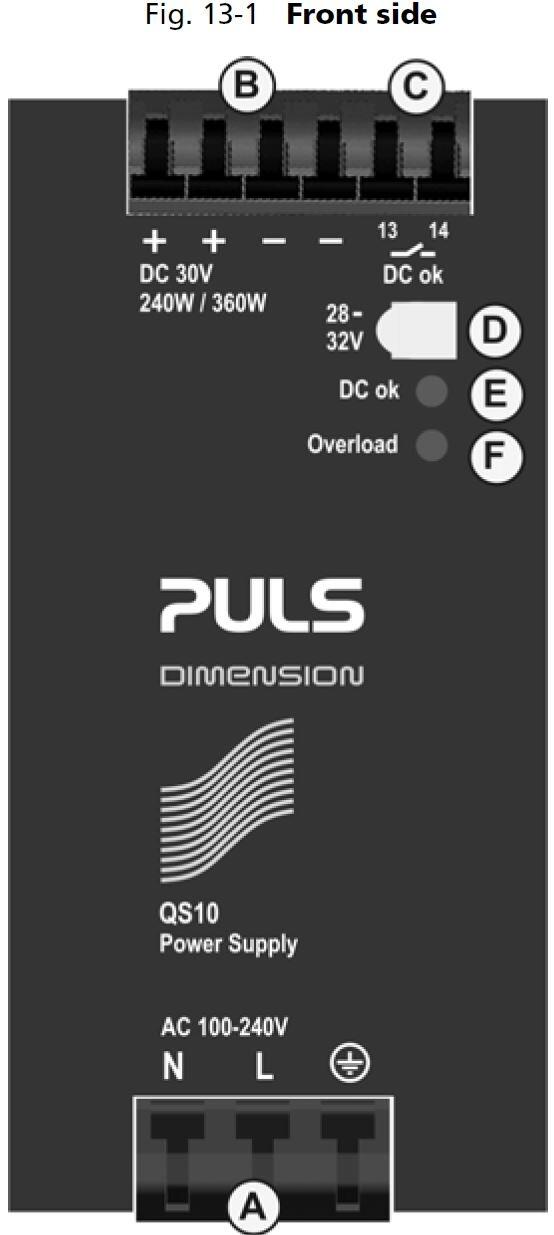

| DC-OK relæudgang | Ja |
Produktbeskrivelse
Puls Dimension Q er en ny generation af strømforsyninger med meget små konstruktionsmål og mange tekniske fordele. Enheden har en lav indgangsstødstrøm (selv ved varmstart), aktiv PFC, som giver en effektfaktor tæt på én, udvidet temperaturområde og aktiv beskyttelse mod nettransienter. Desuden findes en relæudgang (DC OK), som deaktiveres, når udgangsspændingen afviger mere end 10 % fra den indstillede værdi. Bonuseffekten giver en ekstra 50 % reserve med fastholdt 30 V, hvilket er en fordel, når tilsluttede laster har høje startstrømme.
Enheden leverer også en stor kortslutningsstrøm, der forenkler udløsning af sekundære sikringer. Både bonuseffekten og kortslutningsstrømmen er tidsbegrænsede til 4 sekunder for at undgå konstant overbelastning af enheden og ledningsføringen. En høj effektivitet giver en lang levetid og lave temperaturer. 30 V DC er velegnet til applikationer som f.eks. lasere, motorer og ventilatorer.
