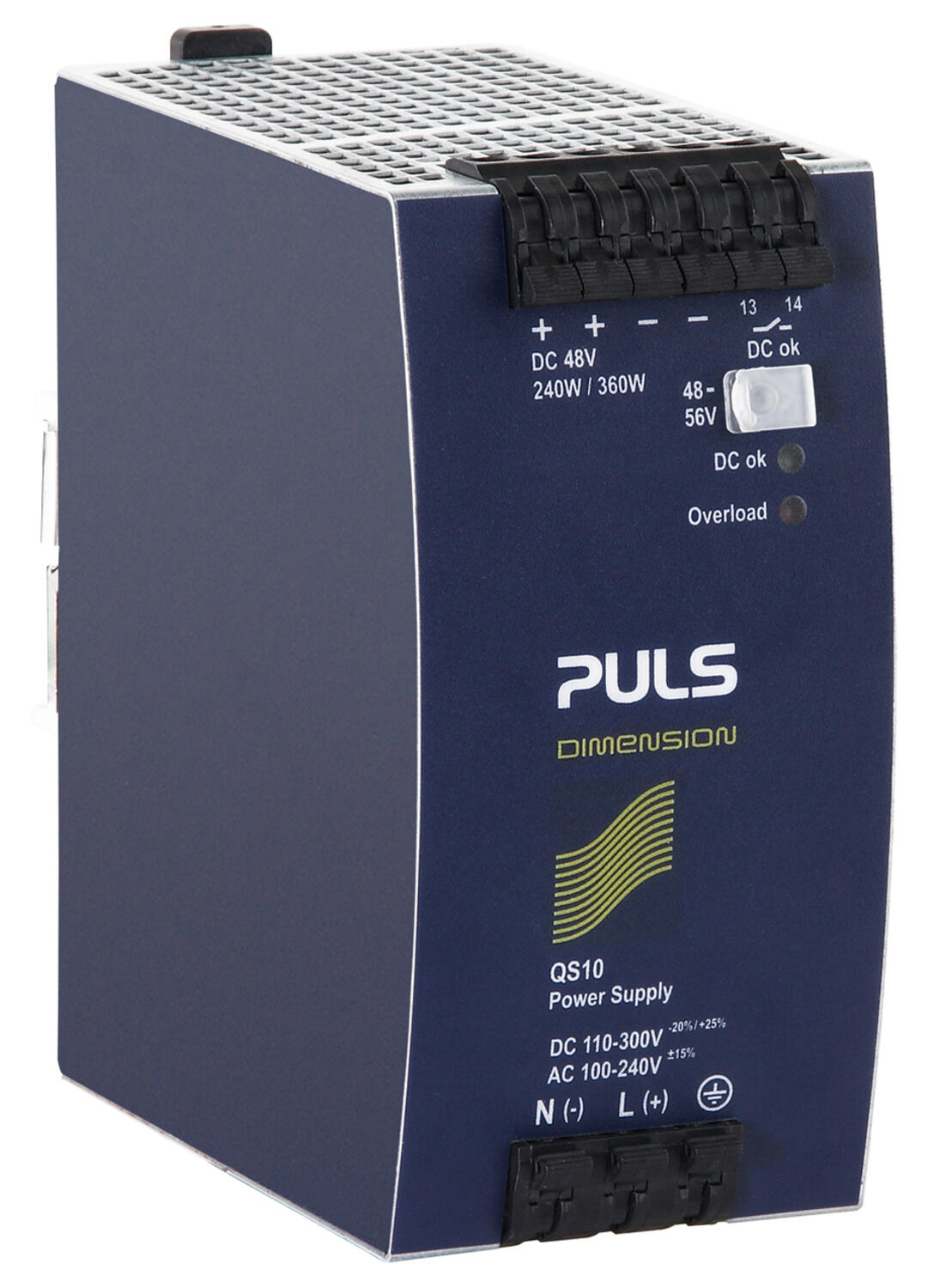

PULS

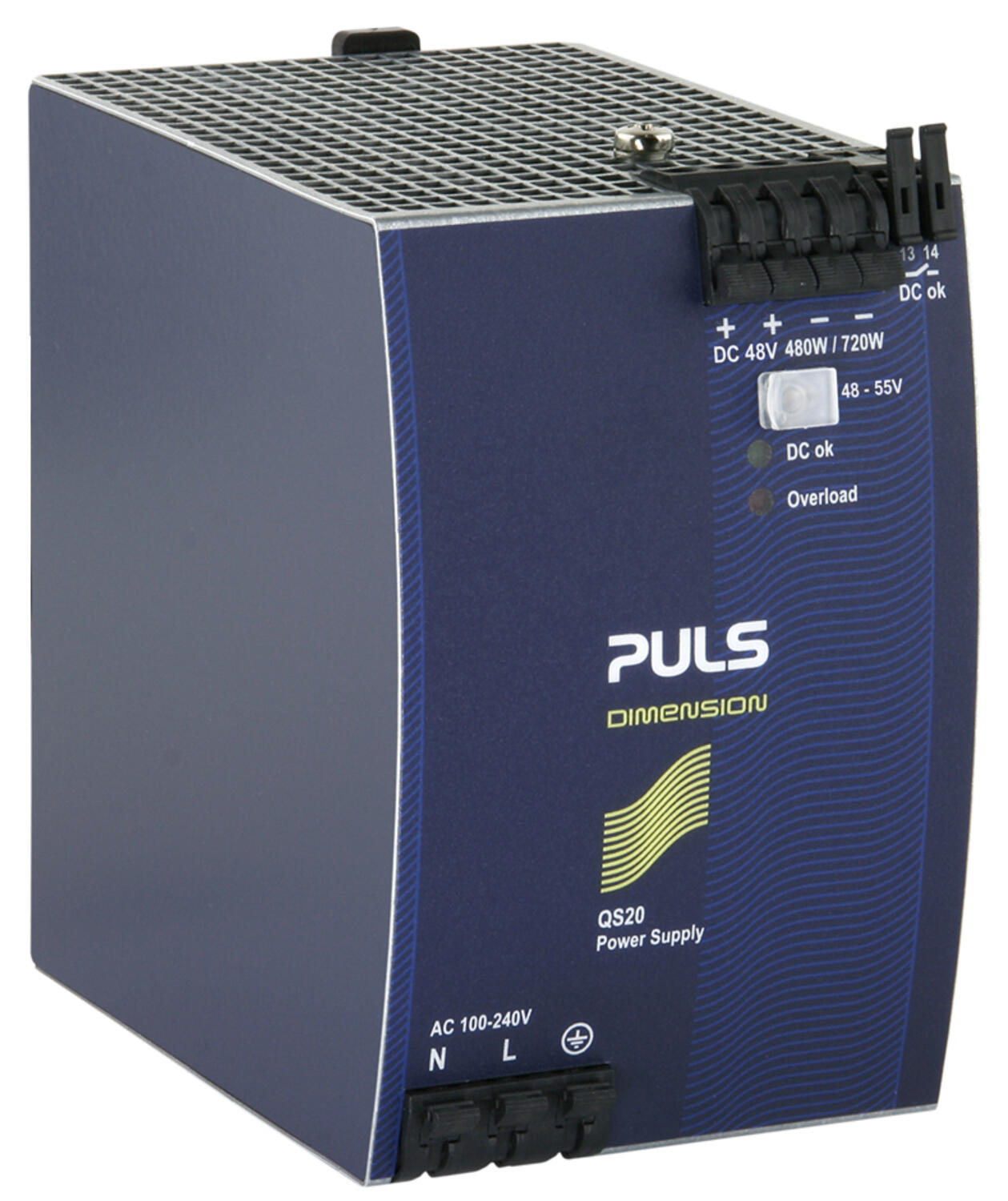

1-faset, 48V DC, 5A og 10A Strømforsyning

PULS Dimension Q

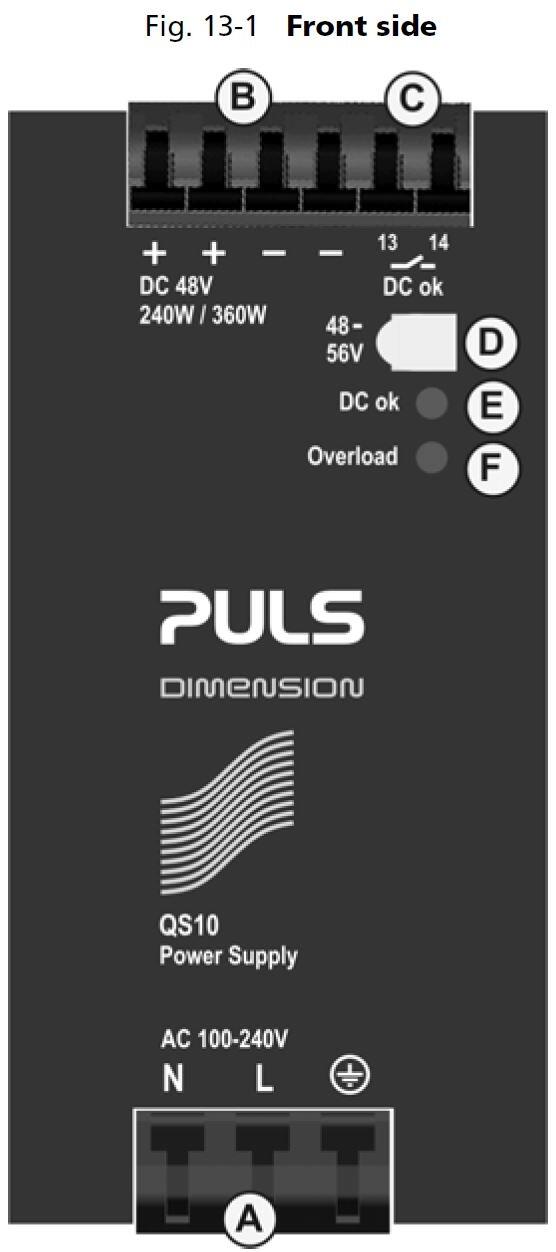

Puls Dimension Q er en ny generation af strømforsyninger med meget små konstruktionsmål og mange tekniske fordele. Strømforsyningen har en lav indgangsstødstrøm (selv ved varmstart), aktiv PFC, som giver en effektfaktor tæt på én, udvidet temperaturområde og aktiv beskyttelse mod nettransienter (ikke QS20). Desuden findes en relæudgang (DC OK), som deaktiveres, når udgangsspændingen afviger mere end 10 % fra den indstillede værdi.

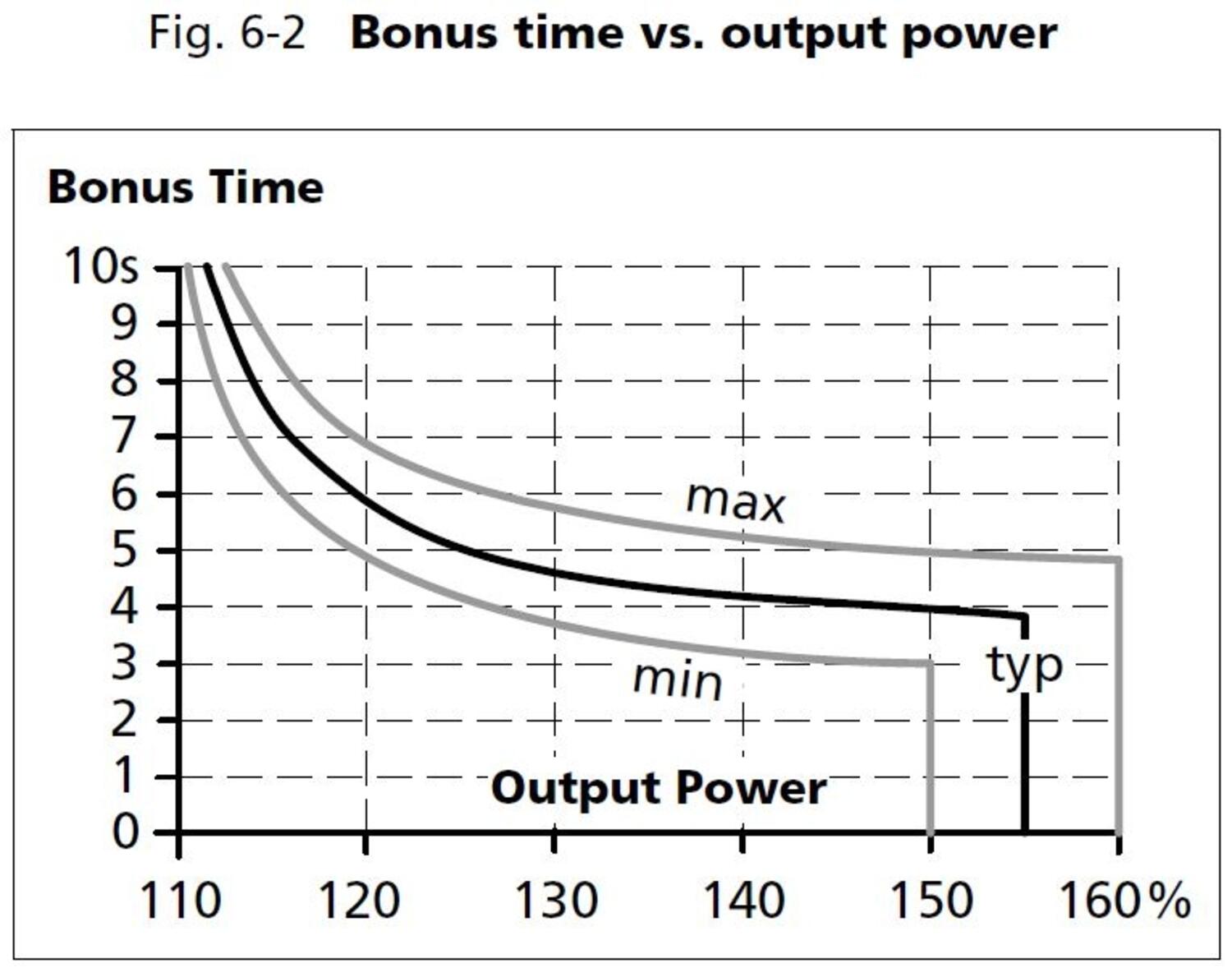

Bonuseffekten giver en ekstra 50 % reserve med fastholdt 48 V, hvilket er en fordel, når tilsluttede laster har høje startstrømme. Strømforsyningen producerer ligeledes en stor kortslutningsstrøm, der forenkler udløsning af sekundære sikringer. Både bonuseffekten og kortslutningsstrømmen er tidsbegrænsede til 4 sekunder for at undgå konstant overbelastning af enheden og ledningsføringen. En høj effektivitet giver en lang levetid og lave temperaturer.



  • Fra 60 mm bredde
  • Op til 94,3 % virkningsgrad
  • 50 % bonuseffekt
  • Flere beskyttende filtre
  • Maksimal ydelse

Udvalgt variant

Udvalgt variant

Specifikationer

Indgangsdata

Indgangsspænding AC 100-240 V
Indgangsspænding AC min 90 V AC
Indgangsspænding AC max 276 V AC
Indgangsspænding DC 110-150 V
Indgangsspænding DC min 88 V DC
Indgangsspænding DC max 187 V DC
Startstrøm ved 120 V AC. typisk 4 A
Startstrøm ved 230 V AC. typisk 7 A
Spændingsområde på forsyningen Wide-range
Effektfaktor ved 120 V AC, fuld belastning. typisk 0,98
Effektfaktor ved 230 V AC, fuld belastning. typisk 0,92
Antal faser 1

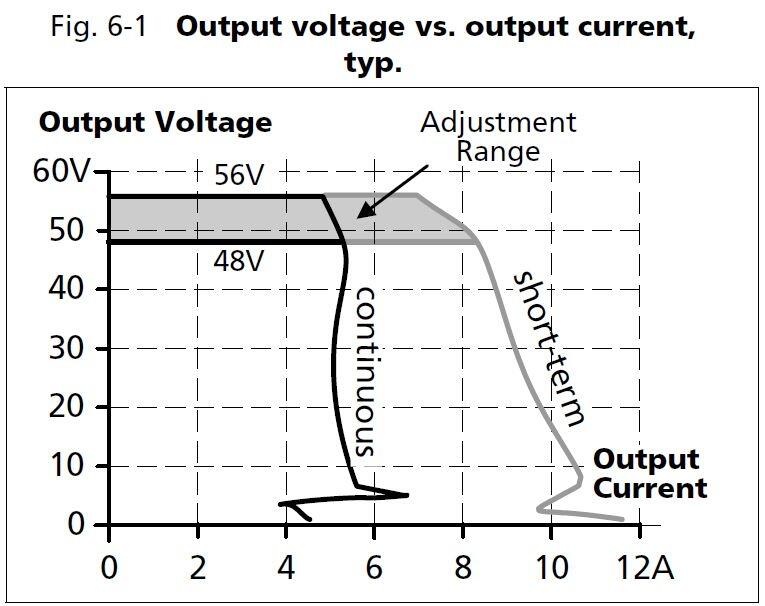

Udgangsdata

Udgangsspænding DC 48 V DC
Udgangsspænding min 48 V DC
Udgangsspænding max 56 V DC
Udgangsstrøm 5 A
Effekt 240 W

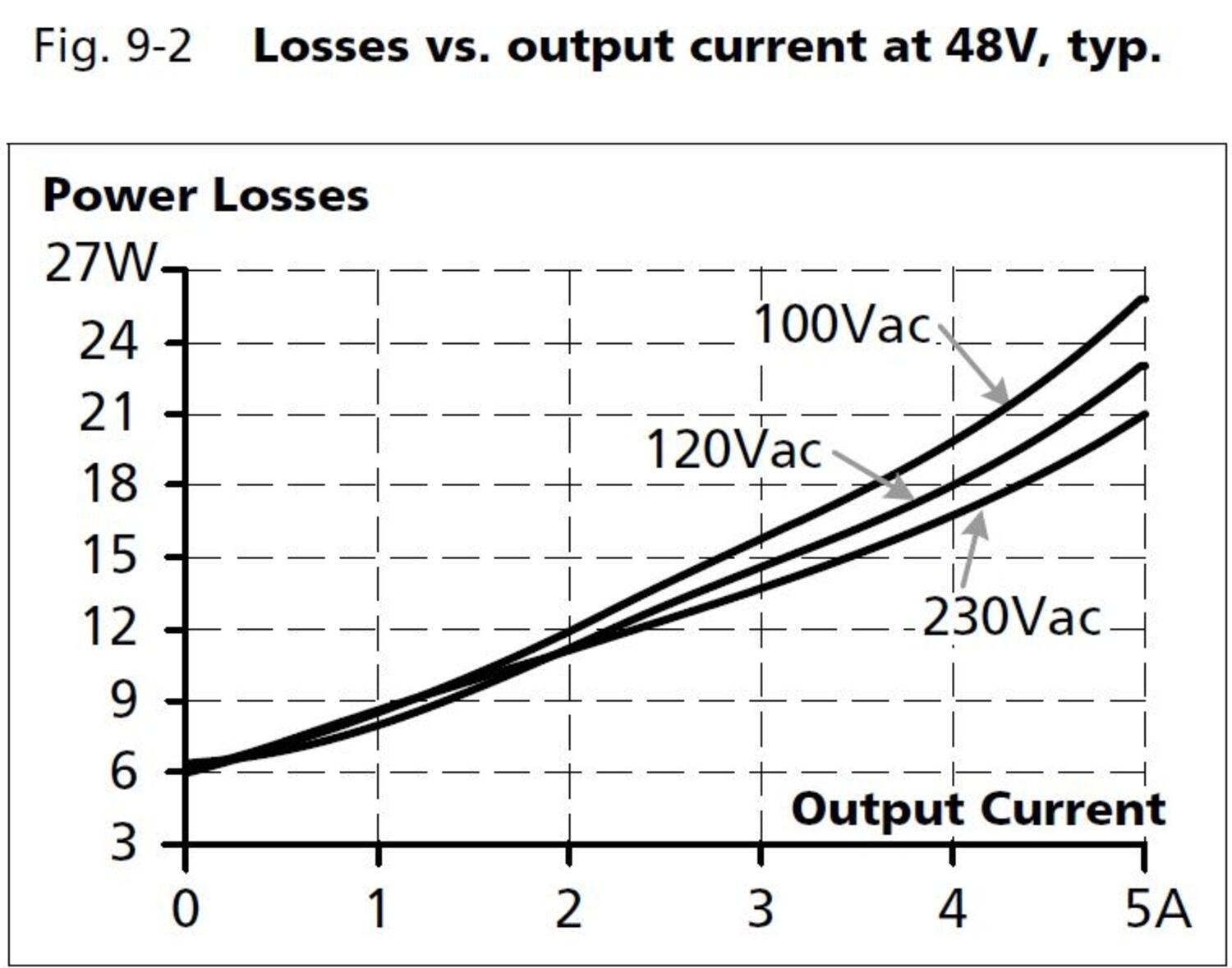

Virkningsgrad/Levetid/MTBF

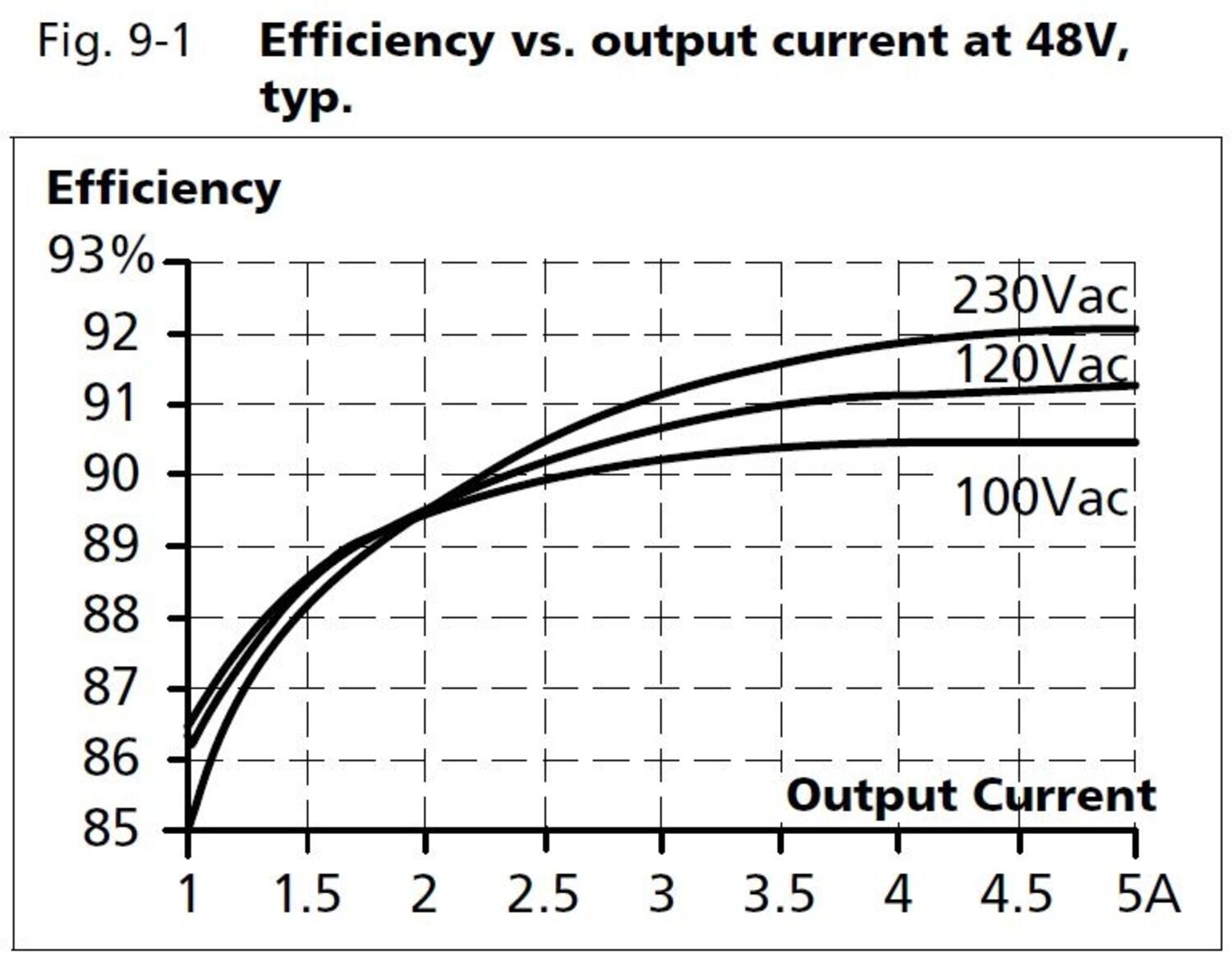

Virkningsgrad ved 120 V AC, fuld belastning. typisk 91,2 %
Virkningsgrad ved 230 V AC. Middelværdi 90,3 %
Virkningsgrad ved 230 V AC, fuld belastning. typisk 92 %
Levetid ved 120 V AC, fuld belastning og +40 ° C 67000 h
Levetid ved 230 V AC, fuld belastning og +40 ° C 81000 h
MTBF (IEC 61709) 230 V AC, maks. Belastning, +40 ° C 606000 h

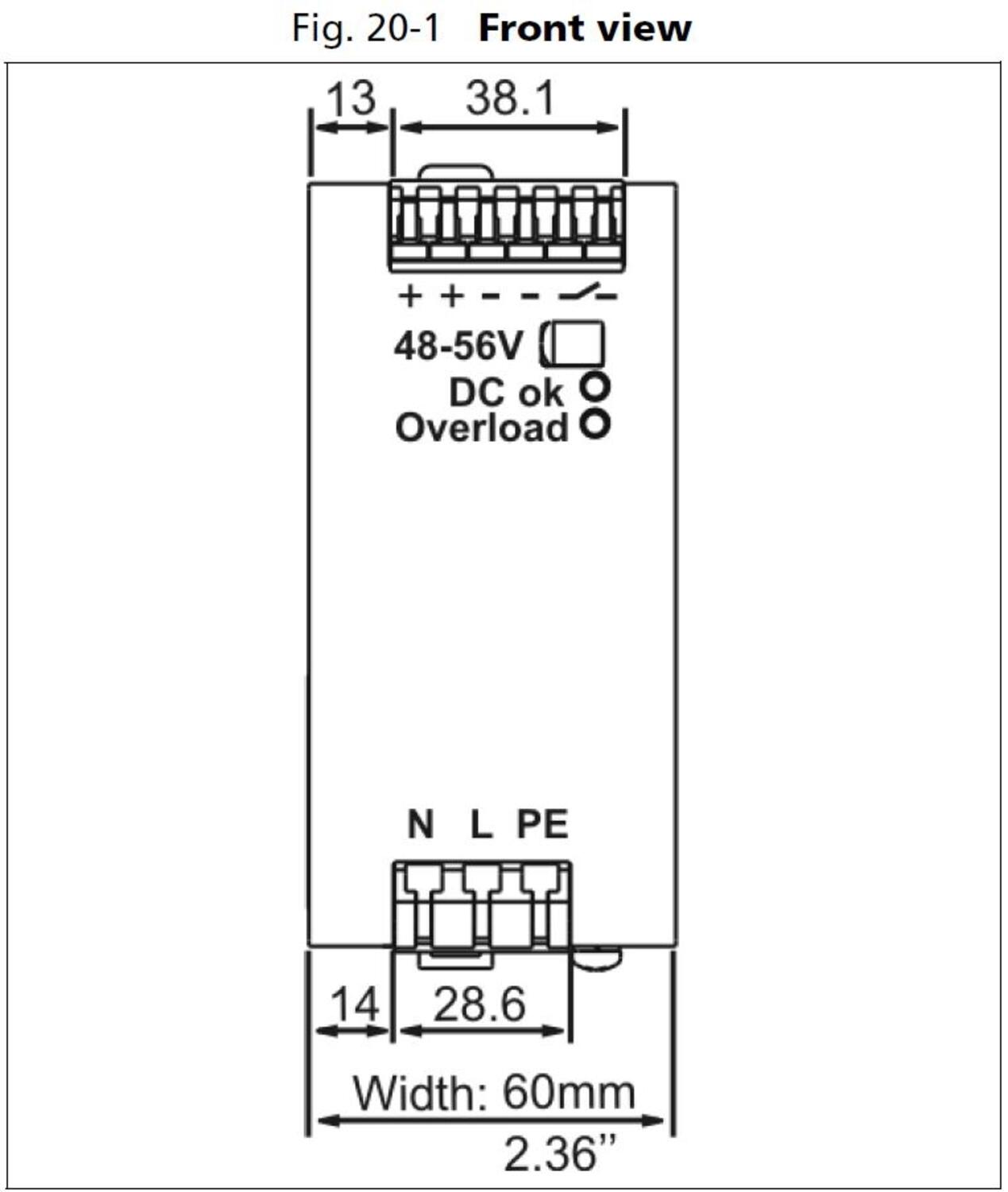

Mål

Bredde 60 mm
Højde 124 mm
Dybde 117 mm
Vægt 0,9 kg

Øvrigt

Godkendelser ABS, CB, CE, CSA, GL, UL
Holdetid ved 120 V AC, fuld belastning. Typisk 27 ms
Holdetid ved 230 V AC, fuld belastning. typisk 28 ms
IP-klasse IP20
Type klemme Fjederklemme
Materiale kapsling Aluminium
Netfrekvens 50-60 ±6 %
Rippel, max 100 mV pp
Serie Dimension Q
Strømforbrug ved 120V AC 2,22 A
Strømforbrug ved 230V AC 1,22 A

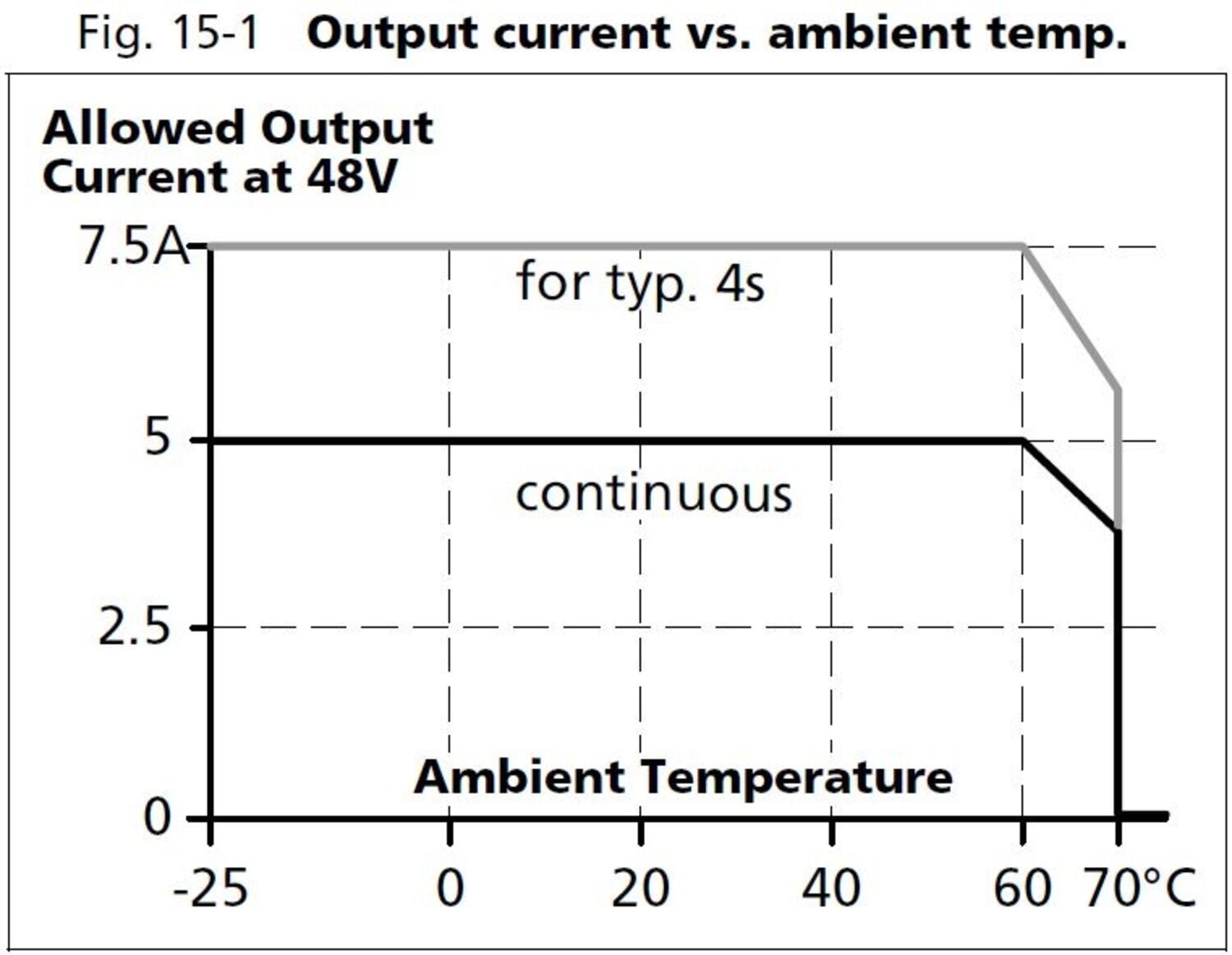

Reduktion strøm over +60 til +70 ° C 6 W/°C
Temperaturområde uden reduktion fra -25 °C
Temperaturområde uden reduktion til 60 °C
Type strømforsyning AC-DC
Aktivt transientfilter Ja
DC-OK relæudgang Ja

Produktbeskrivelse

Puls Dimension Q er en ny generation af strømforsyninger med meget små konstruktionsmål og mange tekniske fordele. Strømforsyningen har en lav indgangsstødstrøm (selv ved varmstart), aktiv PFC, som giver en effektfaktor tæt på én, udvidet temperaturområde og aktiv beskyttelse mod nettransienter (ikke QS20). Desuden findes en relæudgang (DC OK), som deaktiveres, når udgangsspændingen afviger mere end 10 % fra den indstillede værdi.

Bonuseffekten giver en ekstra 50 % reserve med fastholdt 48 V, hvilket er en fordel, når tilsluttede laster har høje startstrømme. Strømforsyningen producerer ligeledes en stor kortslutningsstrøm, der forenkler udløsning af sekundære sikringer. Både bonuseffekten og kortslutningsstrømmen er tidsbegrænsede til 4 sekunder for at undgå konstant overbelastning af enheden og ledningsføringen. En høj effektivitet giver en lang levetid og lave temperaturer.



Tilbehør

Relaterede produkter

EU stiller krav til danske renseanlæg

Det nye 4. rensetrin skal sikre fjernelse af vanskeligt nedbrydelige stoffer som PFAS og medicinrester – og det stiller høje krav til både teknologi, dokumentation og driftssikkerhed.

mk15 og mk25
Produktnyheder

To nye aktuatorer til hårde miljøer og kompakte rum

MK15 og MK25 fra Moteck – kompakte, robuste og intelligente aktuatorer til industrielle applikationer. Vi har nu to nye tilføjelser til sortimentet af lineære aktuatorer fra Moteck – MK15 og MK25. Disse aktuatorer er udviklet til at imødekomme kravene i barske industrielle miljøer, hvor kompakte dimensioner, høj beskyttelsesklasse og smart funktionalitet er i fokus.

Brooks tilbud
Produktnyheder

Spar penge og ressourcer med opgradering

Forlæng dit udstyrs levetid, undgå dyre nyindkøb og opgradér til fremtiden. På den måde opnår du stabil drift, avanceret diagnosticering og højere procesudbytte – og samtidig styrker du både din bundlinje og miljøindsats.

Brint
Tips og guides

Brint - energi til fremtiden

Vätgas, det mest förekommande grundämnet i universum, har seglat upp som en av de mest lovande energibärarna för framtiden. Även om dess potential har varit känd i årtionden, har de senaste framstegen inom teknik och ökande miljökrav gett vätgasen en central roll i den globala energiövergången. Men vad gör vätgas så speciell och hur kan den bidra till en hållbar framtid?

Dis sensor istedet for kviksølvsafbrydere
Tips og guides

Derfor skal du skifte fra kviksølvsafbrydere til DIS-sensorer

I mange år har kviksølvsafbrydere været anvendt i industrien, særligt i lifte og andre tunge maskiner, på grund af deres pålidelighed og holdbarhed. Men med stigende fokus på miljø- og sundhedsrisici er det blevet afgørende at erstatte dem med sikrere alternativer som DIS-sensorer.

Få mere ud af din robot listing
Produktnyheder

Maksimer din robots potentiale med skræddersyede EOAT-løsninger

For at få mest muligt ud af din robot er det vigtigt at have det rette end-of-arm-tooling (EOAT). Skræddersyede EOAT-løsninger kan forbedre effektiviteten, præcisionen og fleksibiliteten i dine automatiseringsprocesser.

Favoritter Artikler Indgangsspænding AC min Indgangsspænding DC Indgangsspænding DC max Startstrøm ved 120 V AC. typisk Effektfaktor ved 120 V AC, fuld belastning. typisk Effektfaktor ved 230 V AC, fuld belastning. typisk Udgangsstrøm Effekt Virkningsgrad ved 120 V AC, fuld belastning. typisk Virkningsgrad ved 230 V AC. Middelværdi Virkningsgrad ved 230 V AC, fuld belastning. typisk Levetid ved 120 V AC, fuld belastning og +40 ° C Levetid ved 230 V AC, fuld belastning og +40 ° C MTBF (IEC 61709) 230 V AC, maks. Belastning, +40 ° C Bredde Dybde Vægt Godkendelser Holdetid ved 120 V AC, fuld belastning. Typisk Holdetid ved 230 V AC, fuld belastning. typisk Strømforbrug ved 120V AC Strømforbrug ved 230V AC Reduktion strøm over +60 til +70 ° C Aktivt transientfilter Pris
90 V AC
110-150 V
187 V DC
4 A
0,98
0,92
5 A
240 W
91,2 %
90,3 %
92 %
67000 h
81000 h
606000 h
60 mm
117 mm
0,9 kg
ABS, CB, CE, CSA, GL, UL
27 ms
28 ms
2,22 A
1,22 A
6 W/°C
Ja
90 V AC
110-300 V
375 V DC
4 A
0,98
0,92
5 A
240 W
91,2 %
90,3 %
92 %
67000 h
81000 h
606000 h
60 mm
117 mm
0,9 kg
CB, CE, CSA, UL
27 ms
28 ms
2,22 A
1,22 A
6 W/°C
Ja
85 V AC
110-150 V
187 V DC
9 A
0,95
0,9
10 A
480 W
92,8 %
93,4 %
94,3 %
63000 h
92000 h
469000 h
82 mm
127 mm
1,2 kg
ABS, CB, CE, CSA, GL, UL
32 ms
51 ms
4,56 A
2,48 A
12 W/°C
