PULS

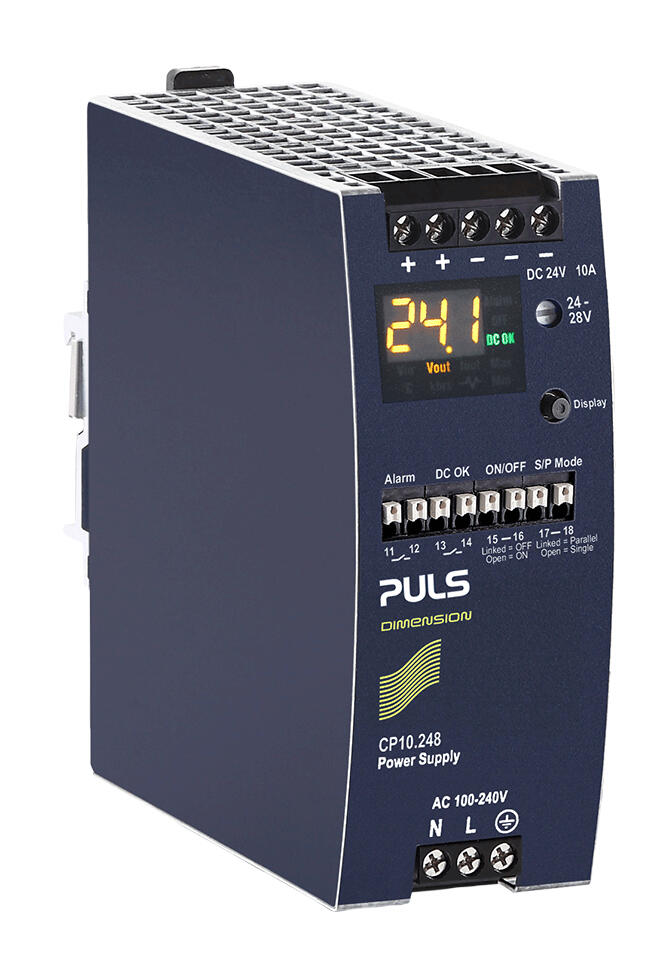

1-faset 24V DC Strømforsyning med LCD display
PULS Dimension C
Puls Dimension C-serien står for omkostningsoptimering uden at gå på kompromis med kvalitet, pålidelighed eller ydeevne.

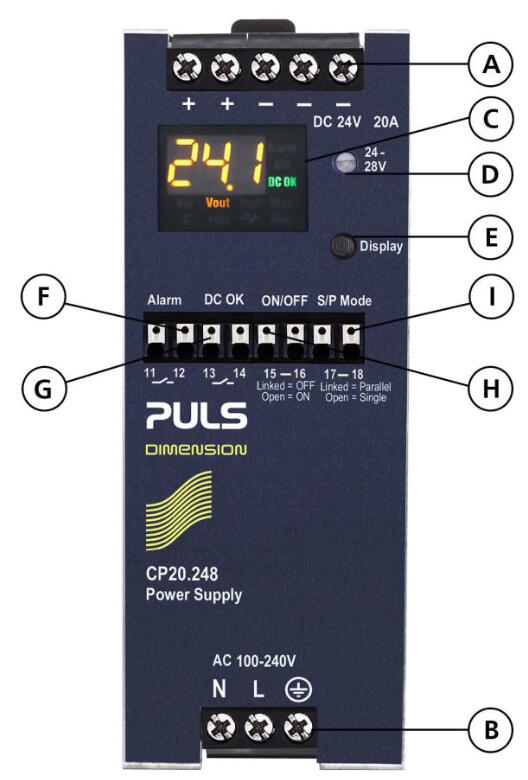

Nu fås den med Display, så du hurtigt og nemt kan se realtids- og gemte data.
Du navigerer blot på knappen, der er monteret på forsiden af enheden.

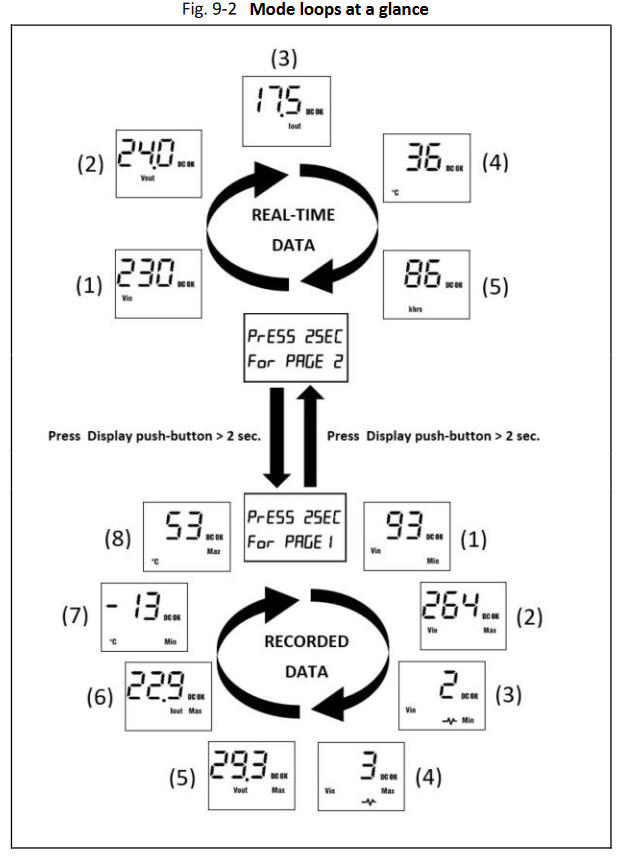

Realtidsdata:
-spænding
-Udgangsspænding
-Støj ud
-Intermisk temperatur
-Total driftstimer
Gemte data:
-Min/max indgangsspænding
-Antal spændingsfald/spidser
-Maksimal spænding ud
-Maksimal udgangsstrøm
-Min/max intern temperatur
Strømreserven på 20 % giver mulighed for højere strømforbrug uden spændingsfald. Denne funktion er især nyttig under opstart og til at overbrygge strømtoppe i applikationen. Strømreserven kan udnyttes kontinuerligt op til +45 °C og i kortere perioder fra +45 til +60 °C.
Kortslutningsstrømme. CP20 kan levere kortslutningsstrømme på 3 gange den nominelle strøm i mindst 12 ms, hvilket er med til at klare sekundære sikringer og opnå selektivitet. For yderligere oplysninger se under fanen Sec, sikringer.
Hiccup Plus.
Med Pulse's nye kortslutningsteknologi får du optimal beskyttelse. Enheden leverer en meget høj kortslutningsstrøm, der rydder sekundære sikringer og giver tilstrækkelig startstrøm til f.eks. jævnstrømsmotorer. Hvis udgangsspændingen falder til under 13 V DC, leveres 2x den nominelle strøm i 2 sekunder, hvorefter enheden slukker for udgangen for at foretage et nyt genstartsforsøg efter ca. 18 sekunder. Denne funktion sikrer en høj kortslutnings-/overbelastningsstrøm, samtidig med at man undgår en konstant høj strøm, der kan føre til termiske problemer med kabler og beskadigelse af komponenter.
Flere tekniske fordele. CP20 har aktiv effektfaktorkompensation (PFC) og aktiv strømindløbsbeskyttelse, der effektivt reducerer startstrømmene, hvilket er ideelt, hvis flere enheder er tilsluttet på samme fase, eller hvis forsyningen er strømbegrænset via f.eks. AC-UPS. Beskyttelsen er altid aktiv, uanset temperatur. DC-OK-udgang, bredt temperaturområde, et stort antal godkendelser og transientfiltre, der sikrer drift i et støjende elektrisk miljø, gør enheden velegnet til stort set alle installationer.

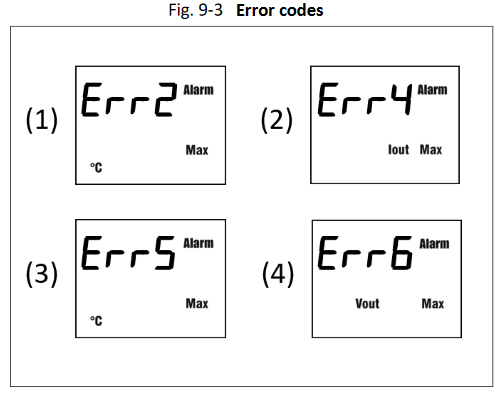

Alarmerelæet lukker når der opstår en fejl, overtemperatur, overbelastning, overspænding eller intern fejl i enheden, du får også en indikation i displayet hvad der er galt.
Fjernbetjent tænd/sluk, som slukker for enheden f.eks. under vedligeholdelse.
S/P Mode bruges når du tilslutter to enheder parallelt for at fordele belastningen bedre ved øget effekt eller redundans, flere oplysninger findes i databladet og manualen.
- Udgang 10 og 20 A
- Op til 95,6% virkningsgrad
- 48 mm bred
- Realtidsdata og lagrede data
- Driftstid
Udvalgt variant
Udvalgt variant
Specifikationer
Indgangsdata |
|
|---|---|
| Indgangsspænding AC | 100-240 V |
| Indgangsspænding AC min | 85 V AC |
| Indgangsspænding AC max | 264 V AC |
| Indgangsspænding DC | 110-150 V |
| Indgangsspænding DC min | 88 V DC |
| Indgangsspænding DC max | 180 V DC |
| Startstrøm ved 120 V AC. typisk | 6 A |
| Startstrøm ved 230 V AC. typisk | 9 A |
| Spændingsområde på forsyningen | Wide-range |
| Effektfaktor ved 120 V AC, fuld belastning. typisk | 0,99 |
| Effektfaktor ved 230 V AC, fuld belastning. typisk | 0,97 |
| Antal faser | 1 |
Udgangsdata |
|
| Udgangsspænding DC | 24 V DC |
| Udgangsspænding min | 24 V DC |
| Udgangsspænding max | 28 V DC |
| Udgangsstrøm | 10 A |
| Effekt | 240 W |
Virkningsgrad/Levetid/MTBF |
|
| Virkningsgrad ved 120 V AC, fuld belastning. typisk | 93,6 % |
| Virkningsgrad ved 230 V AC. Middelværdi | 94,3 % |
| Virkningsgrad ved 230 V AC, fuld belastning. typisk | 95,2 % |
| Levetid ved 120 V AC, fuld belastning og +40 ° C | 75000 h |
| Levetid ved 230 V AC, fuld belastning og +40 ° C | 120000 h |
| MTBF (IEC 61709) 230 V AC, maks. Belastning, +40 ° C | 661000 h |

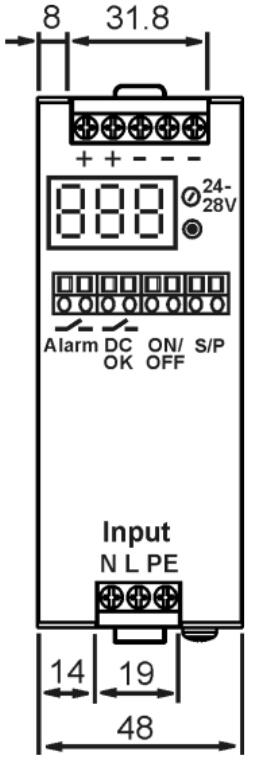

Mål |
|
|---|---|
| Bredde | 48 mm |
| Højde | 124 mm |
| Dybde | 127 mm |
| Vægt | 0,6 kg |
Øvrigt |
|
| Godkendelser | CE |
| Holdetid ved 120 V AC, fuld belastning. Typisk | 37 ms |
| Holdetid ved 230 V AC, fuld belastning. typisk | 37 ms |
| IP-klasse | IP20 |
| Type klemme | Skrue |
| Materiale kapsling | Aluminium |
| Netfrekvens | 50-60 ±6 % |
| Rippel, max | 50 mV pp |
| Serie | Dimension C |
| Strømforbrug ved 120V AC | 2,15 A |
| Strømforbrug ved 230V AC | 1,13 A |
| Reduktion strøm over +60 til +70 ° C | 6 W/°C |
| Temperaturområde uden reduktion fra | -25 °C |
| Temperaturområde uden reduktion til | 60 °C |
| Type strømforsyning | AC-DC |
| Aktivt transientfilter | Ja |
| DC-OK relæudgang | Ja |
Produktbeskrivelse
Puls Dimension C-serien står for omkostningsoptimering uden at gå på kompromis med kvalitet, pålidelighed eller ydeevne.
Nu fås den med Display, så du hurtigt og nemt kan se realtids- og gemte data.
Du navigerer blot på knappen, der er monteret på forsiden af enheden.
Realtidsdata:
-spænding
-Udgangsspænding
-Støj ud
-Intermisk temperatur
-Total driftstimer
Gemte data:
-Min/max indgangsspænding
-Antal spændingsfald/spidser
-Maksimal spænding ud
-Maksimal udgangsstrøm
-Min/max intern temperatur
Strømreserven på 20 % giver mulighed for højere strømforbrug uden spændingsfald. Denne funktion er især nyttig under opstart og til at overbrygge strømtoppe i applikationen. Strømreserven kan udnyttes kontinuerligt op til +45 °C og i kortere perioder fra +45 til +60 °C.
Kortslutningsstrømme. CP20 kan levere kortslutningsstrømme på 3 gange den nominelle strøm i mindst 12 ms, hvilket er med til at klare sekundære sikringer og opnå selektivitet. For yderligere oplysninger se under fanen Sec, sikringer.
Hiccup Plus.
Med Pulse's nye kortslutningsteknologi får du optimal beskyttelse. Enheden leverer en meget høj kortslutningsstrøm, der rydder sekundære sikringer og giver tilstrækkelig startstrøm til f.eks. jævnstrømsmotorer. Hvis udgangsspændingen falder til under 13 V DC, leveres 2x den nominelle strøm i 2 sekunder, hvorefter enheden slukker for udgangen for at foretage et nyt genstartsforsøg efter ca. 18 sekunder. Denne funktion sikrer en høj kortslutnings-/overbelastningsstrøm, samtidig med at man undgår en konstant høj strøm, der kan føre til termiske problemer med kabler og beskadigelse af komponenter.
Flere tekniske fordele. CP20 har aktiv effektfaktorkompensation (PFC) og aktiv strømindløbsbeskyttelse, der effektivt reducerer startstrømmene, hvilket er ideelt, hvis flere enheder er tilsluttet på samme fase, eller hvis forsyningen er strømbegrænset via f.eks. AC-UPS. Beskyttelsen er altid aktiv, uanset temperatur. DC-OK-udgang, bredt temperaturområde, et stort antal godkendelser og transientfiltre, der sikrer drift i et støjende elektrisk miljø, gør enheden velegnet til stort set alle installationer.
Alarmerelæet lukker når der opstår en fejl, overtemperatur, overbelastning, overspænding eller intern fejl i enheden, du får også en indikation i displayet hvad der er galt.
Fjernbetjent tænd/sluk, som slukker for enheden f.eks. under vedligeholdelse.
S/P Mode bruges når du tilslutter to enheder parallelt for at fordele belastningen bedre ved øget effekt eller redundans, flere oplysninger findes i databladet og manualen.
