PULS
3-faset, 24V DC, 40A Strømforsyning
PULS Dimension Q
Puls Dimension Q er en serie strømforsyninger med meget høj ydeevne og pålidelighed.

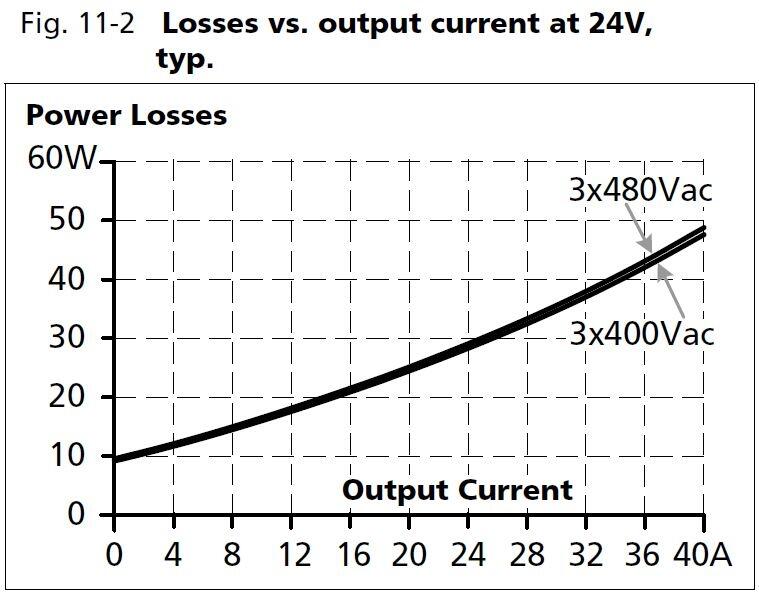

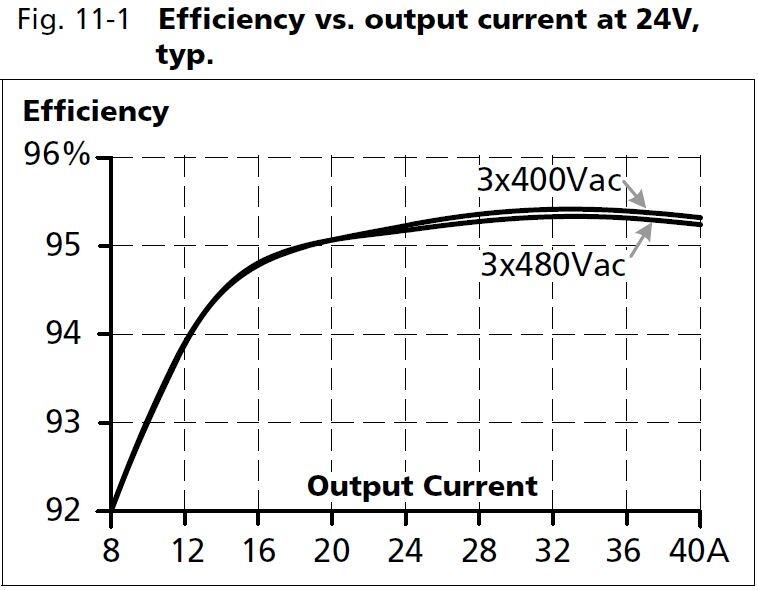

QT40.241 har bygget primære sikringer, der gør det muligt at tilslutte enheden uden behov for mellemliggende sikringer op til 32 A (UL), hvilket sparer plads og penge. Effektiviteten ligger højt over et stort belastningsområde, hvilket resulterer i reduceret strømforbrug og længere levetid uanset belastningsstrømmen. En gennemsnitlig effektivitet er 94,7% med en topværdi på 95,3%. Strømforløb ved tomgangshastighed er også meget lav, 9,5 W.

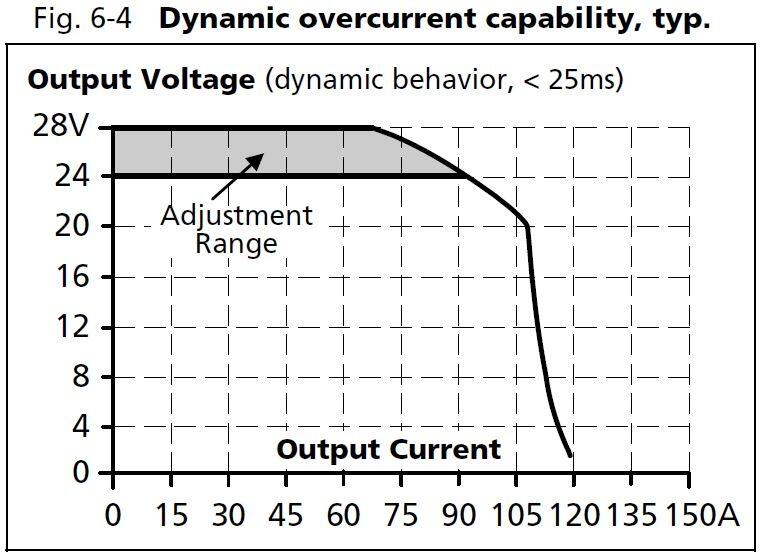

Bonuseffekten giver 50% ekstra reserve med fastholdt DC 24 V (60 A), som er en fordel, når tilsluttede laster har høj startstrøm, og til at bygge bro midlertidige strømspidser. Bonus effekt er tiden begrænset til 4 sekunder for at undgå konstant overbelastning af enheden og kablet. Ud over bonuseffekten forlader enheden en meget høj kortslutningsstrøm (ms), der hjælper med at løse sekundære sikringer. Se tekniske data for eksempler.
Aktive forbigående filtre forsikre drift selv i meget störrik elektrisk miljø og har også QT40.241 aktiv startstrøm beskyttelse, hvilket betyder en meget lav startstrøm, selv hvis enheden har været i drift i nogen tid. Specielt anvendelig i overflødige / parallelt forbundne systemer.

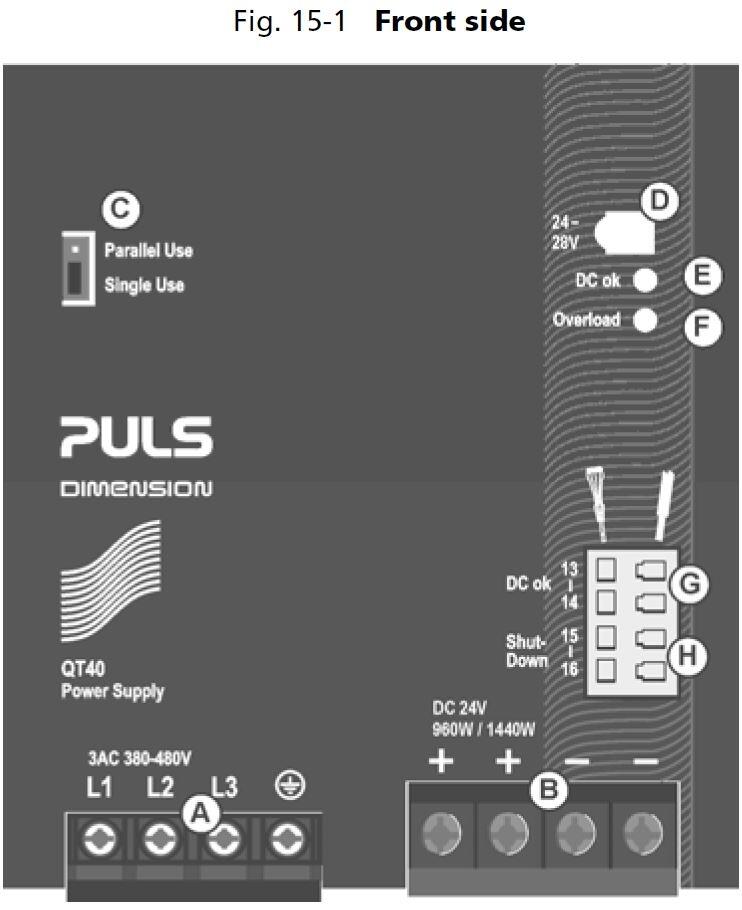

Enkel diagnostik via DC-OK-relæ, der falder, hvis udgangsspændingen afviger mere end 10% fra den indstillede værdi, en grøn LED angiver DC-OK, rød LED angiver overbelastning.

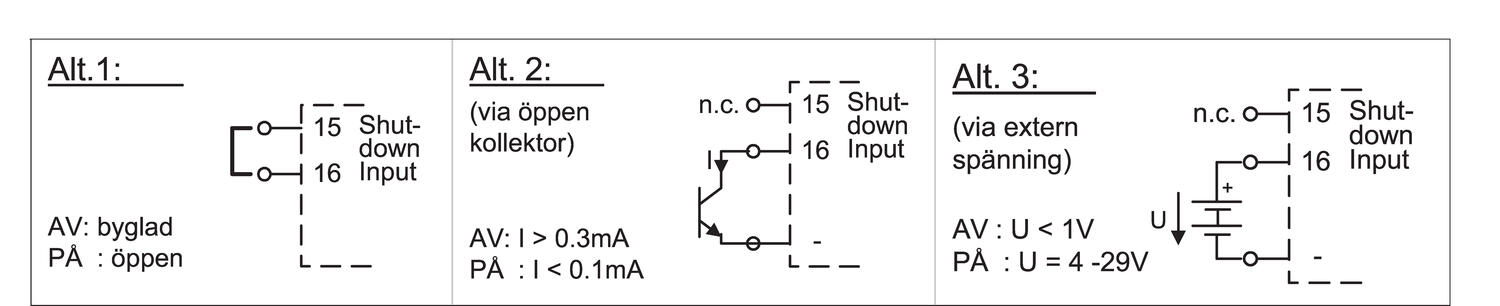

Enheden kan også styres fjernbetjening til On / Off-funktion, med tre forskellige tilslutningsmuligheder til rådighed. Se fanen "Tekniske data". Kan bruges i stedet for dyre DC-kontaktorer, når du har brug for at bryde op 24 V-siden (NB. Fjernbetjeningen virker ikke sikkerhedskredsløb, og derfor ikke bør anvendes i sikkerhed sammenhæng).
Aktiv PFC giver lavere strømforbrug, harmoniske tæt på nul, også ved at blive den nuværende fordeling i de faser, var meget mere selv på den spænding asymmetri.
Bonuseffekt

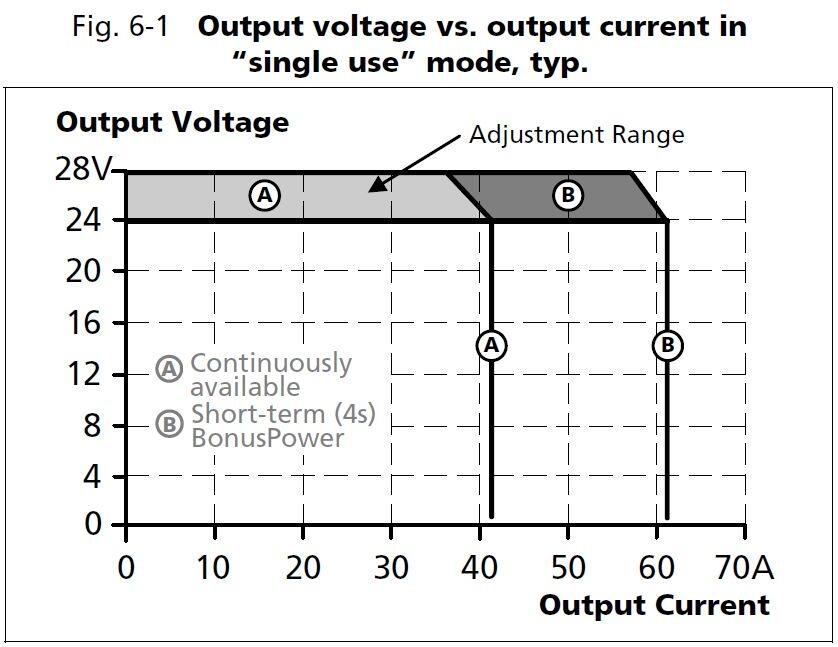

Strømforsyningen har en bonuseffekt, der muliggør et højt effekttræk med fastholdt 24 V DC i 4 sekunder, hvilket er en stor fordel, når tilsluttede laster har høje startstrømme, som f.eks. motorer. Hvor ofte bonuseffekten kan anvendes, afhænger af applikationen. Med følgende diagram og formel, kan gentagelsestiden beregnes for hver applikation. Bonuseffekten er tilgængelig, så snart strømforsyningen startes og direkte efter en kortslutning.
Bonuseffekt | Driftscyklus |
|
|
Po | Mærkelaststrøm |
Ppeak | Spidsstrøm |
To | Tid mellem bonuseffekt |
Tpeak | Spidsstrøm I tid |
Driftscyklus | Tpeak / (Tpeak + To) |
To | Tpeak - (driftscyklus * Tpeak) / driftscyklus |
Eksempel: Mærkelaststrøm (Po) er 15 A. Spidsstrøm (Ppeak) er 24 A = 120 %. Spidsbelastningstiden er 3 sekunder. 15 A = 75 % af Inom. I henhold til diagrammet er driftscyklen 50 %. To = 3 - (0,5 * 3) / 0,5 = 3 Maksimal gentagelsestid for bonuseffekten er 3 sekunder.
Fjernstyringsfunktion
|
Godkendelser
Se downloadbare filer samt links nedenfor.
- Op til 95,3 % virkningsgrad
- Fjernstyringsfunktion
- Maksimal ydeevne
- Integrerede primære sikringer
Udvalgt variant
Udvalgt variant
Specifikationer
Indgangsdata |
|
|---|---|
| Indgangsspænding AC | 380-480 V |
| Indgangsspænding AC min | 323 V AC |
| Indgangsspænding AC max | 576 V AC |
| Startstrøm ved 400 V AC. typisk | 5 A |
| Spændingsområde på forsyningen | Wide-range |
| Effektfaktor ved 400 V AC, fuld belastning. typisk | 0,88 |
| Antal faser | 3 |
Udgangsdata |
|
| Udgangsspænding DC | 24 V DC |
| Udgangsspænding min | 24 V DC |
| Udgangsspænding max | 28 V DC |
| Udgangsstrøm | 40 A |
| Effekt | 960 W |
Virkningsgrad/Levetid/MTBF |
|
| Efficiency At 400 V AC. Typical | 94,7 % |
| Virkningsgrad ved 400 V AC, fuld belastning. typisk | 95,3 % |
| Lifetime at 400 V ac, full load and +40 ° C | 69000 h |
| MTBF (IEC 61709) 400 V ac, max loan, +40 °C | 375000 h |
Mål |
|

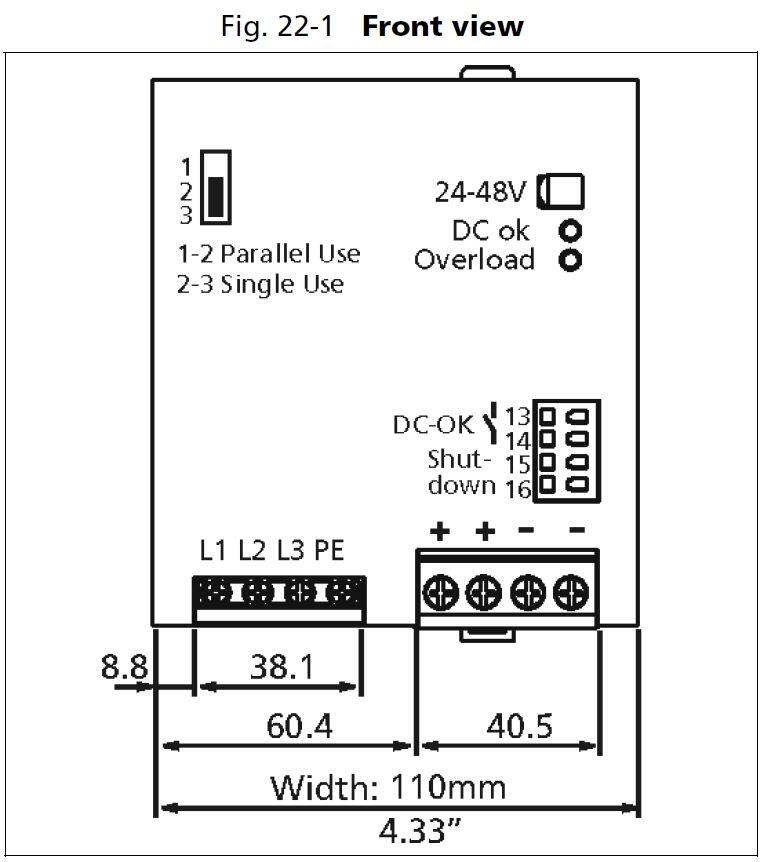

| Bredde | 110 mm |
| Højde | 124 mm |
*Invisible Heading* |
|
|---|---|
| Dybde | 127 mm |
| Vægt | 1,5 kg |
Øvrigt |
|
| Godkendelser | CB, CE, CSA, GL, UL |
| Holdetid ved 400 V AC, fuld belastning. Typisk | 25 ms |
| IP-klasse | IP20 |
| Type klemme | Skrue på |
| Materiale kapsling | Aluminium |
| Netfrekvens | 50-60 ±6 % |
| Rippel, max | 100 mV pp |
| Serie | Dimension Q |
| Strømforbrug ved 400V AC | 1,65 A |

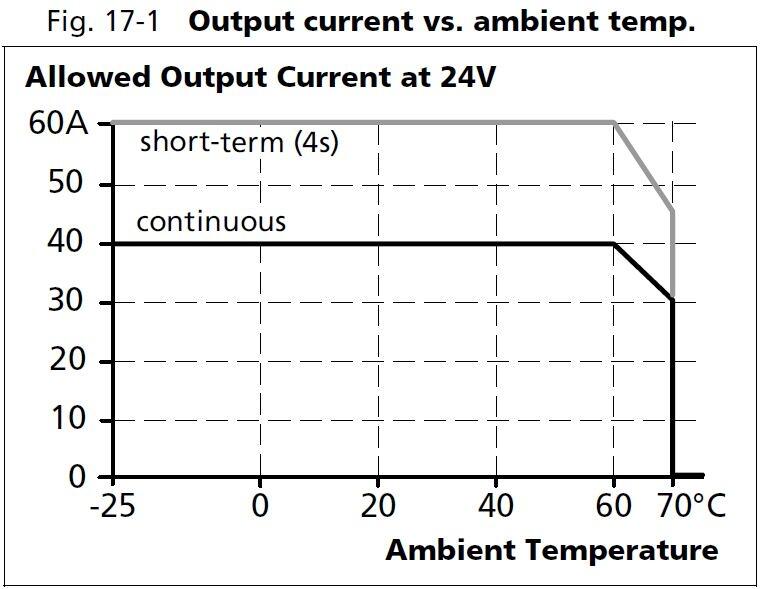

| Reduktion strøm over +60 til +70 ° C | 24 W/°C |
| Temperaturområde uden reduktion fra | -25 °C |
| Temperaturområde uden reduktion til | 60 °C |
| Type strømforsyning | AC-DC |
| Aktivt transientfilter | Ja |
| DC-OK relæudgang | Ja |
Produktbeskrivelse
Puls Dimension Q er en serie strømforsyninger med meget høj ydeevne og pålidelighed.
QT40.241 har bygget primære sikringer, der gør det muligt at tilslutte enheden uden behov for mellemliggende sikringer op til 32 A (UL), hvilket sparer plads og penge. Effektiviteten ligger højt over et stort belastningsområde, hvilket resulterer i reduceret strømforbrug og længere levetid uanset belastningsstrømmen. En gennemsnitlig effektivitet er 94,7% med en topværdi på 95,3%. Strømforløb ved tomgangshastighed er også meget lav, 9,5 W.
Bonuseffekten giver 50% ekstra reserve med fastholdt DC 24 V (60 A), som er en fordel, når tilsluttede laster har høj startstrøm, og til at bygge bro midlertidige strømspidser. Bonus effekt er tiden begrænset til 4 sekunder for at undgå konstant overbelastning af enheden og kablet. Ud over bonuseffekten forlader enheden en meget høj kortslutningsstrøm (ms), der hjælper med at løse sekundære sikringer. Se tekniske data for eksempler.
Aktive forbigående filtre forsikre drift selv i meget störrik elektrisk miljø og har også QT40.241 aktiv startstrøm beskyttelse, hvilket betyder en meget lav startstrøm, selv hvis enheden har været i drift i nogen tid. Specielt anvendelig i overflødige / parallelt forbundne systemer.
Enkel diagnostik via DC-OK-relæ, der falder, hvis udgangsspændingen afviger mere end 10% fra den indstillede værdi, en grøn LED angiver DC-OK, rød LED angiver overbelastning.
Enheden kan også styres fjernbetjening til On / Off-funktion, med tre forskellige tilslutningsmuligheder til rådighed. Se fanen "Tekniske data". Kan bruges i stedet for dyre DC-kontaktorer, når du har brug for at bryde op 24 V-siden (NB. Fjernbetjeningen virker ikke sikkerhedskredsløb, og derfor ikke bør anvendes i sikkerhed sammenhæng).
Aktiv PFC giver lavere strømforbrug, harmoniske tæt på nul, også ved at blive den nuværende fordeling i de faser, var meget mere selv på den spænding asymmetri.
Bonuseffekt
Strømforsyningen har en bonuseffekt, der muliggør et højt effekttræk med fastholdt 24 V DC i 4 sekunder, hvilket er en stor fordel, når tilsluttede laster har høje startstrømme, som f.eks. motorer. Hvor ofte bonuseffekten kan anvendes, afhænger af applikationen. Med følgende diagram og formel, kan gentagelsestiden beregnes for hver applikation. Bonuseffekten er tilgængelig, så snart strømforsyningen startes og direkte efter en kortslutning.
Bonuseffekt | Driftscyklus |
|
|
Po | Mærkelaststrøm |
Ppeak | Spidsstrøm |
To | Tid mellem bonuseffekt |
Tpeak | Spidsstrøm I tid |
Driftscyklus | Tpeak / (Tpeak + To) |
To | Tpeak - (driftscyklus * Tpeak) / driftscyklus |
Eksempel: Mærkelaststrøm (Po) er 15 A. Spidsstrøm (Ppeak) er 24 A = 120 %. Spidsbelastningstiden er 3 sekunder. 15 A = 75 % af Inom. I henhold til diagrammet er driftscyklen 50 %. To = 3 - (0,5 * 3) / 0,5 = 3 Maksimal gentagelsestid for bonuseffekten er 3 sekunder.
Fjernstyringsfunktion
|
Godkendelser
Se downloadbare filer samt links nedenfor.
