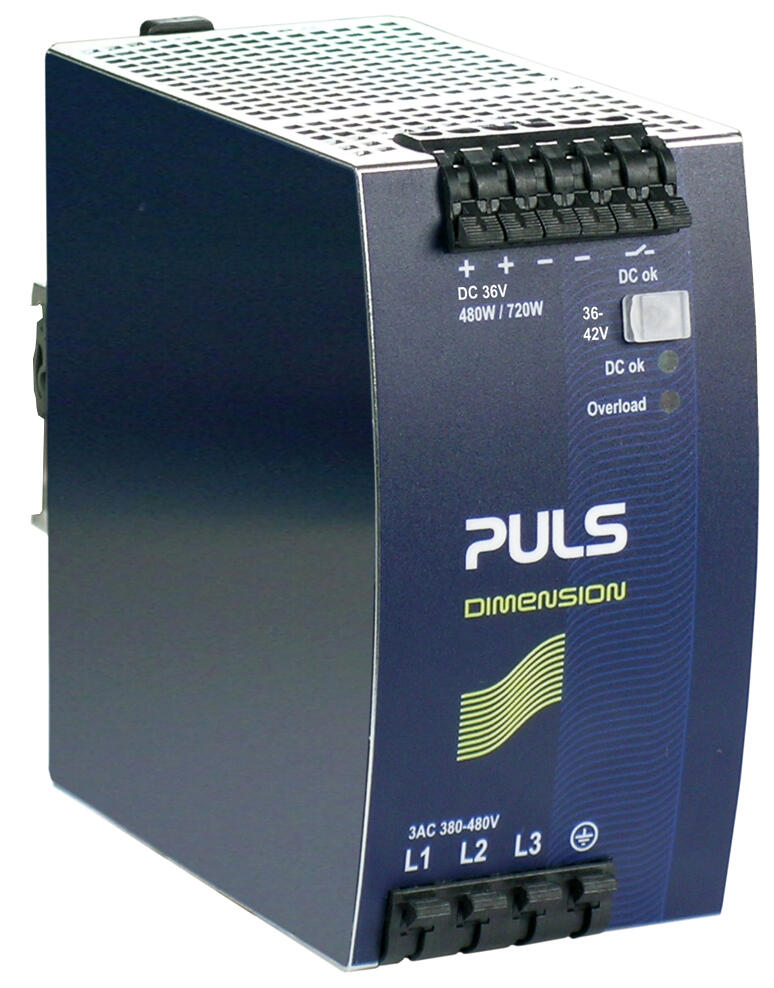

PULS
3-faset, 36V DC, 13A Strømforsyning
PULS Dimension Q
Puls Dimension Q er en serie spændingsgeneratorer med meget små dimensioner og mange tekniske fordele.
Enheden har lav indgangsstrøm (selv ved varmt start), aktiv PFC, som giver en effektfaktor nær et udvidet temperaturområde og aktiv beskyttelse mod netværkstransienter.
Derudover er der et relæudgang (DC OK), der falder, når udgangsspændingen afviger mere end 10% fra den indstillede værdi.
Bonus effekt giver 50% ekstra reserve med fastspænding, hvilket er en fordel, når tilsluttede belastninger har høj startstrøm.
Enheden giver også en høj kortslutningsstrøm, der forenkler tripping af sekundære sikringer. Både bonuseffekten og kortslutningsstrømmen er begrænset til 4 sekunder for at undgå konstant overbelastning af enheden og kablet.
Høj effektivitet giver lang levetid og lav temperatur.
Strømforsyningen kan tilsluttes til 2-faset drift med op til +40 ° C. Ved højere temperaturer bør belastningsstrømmen reduceres.

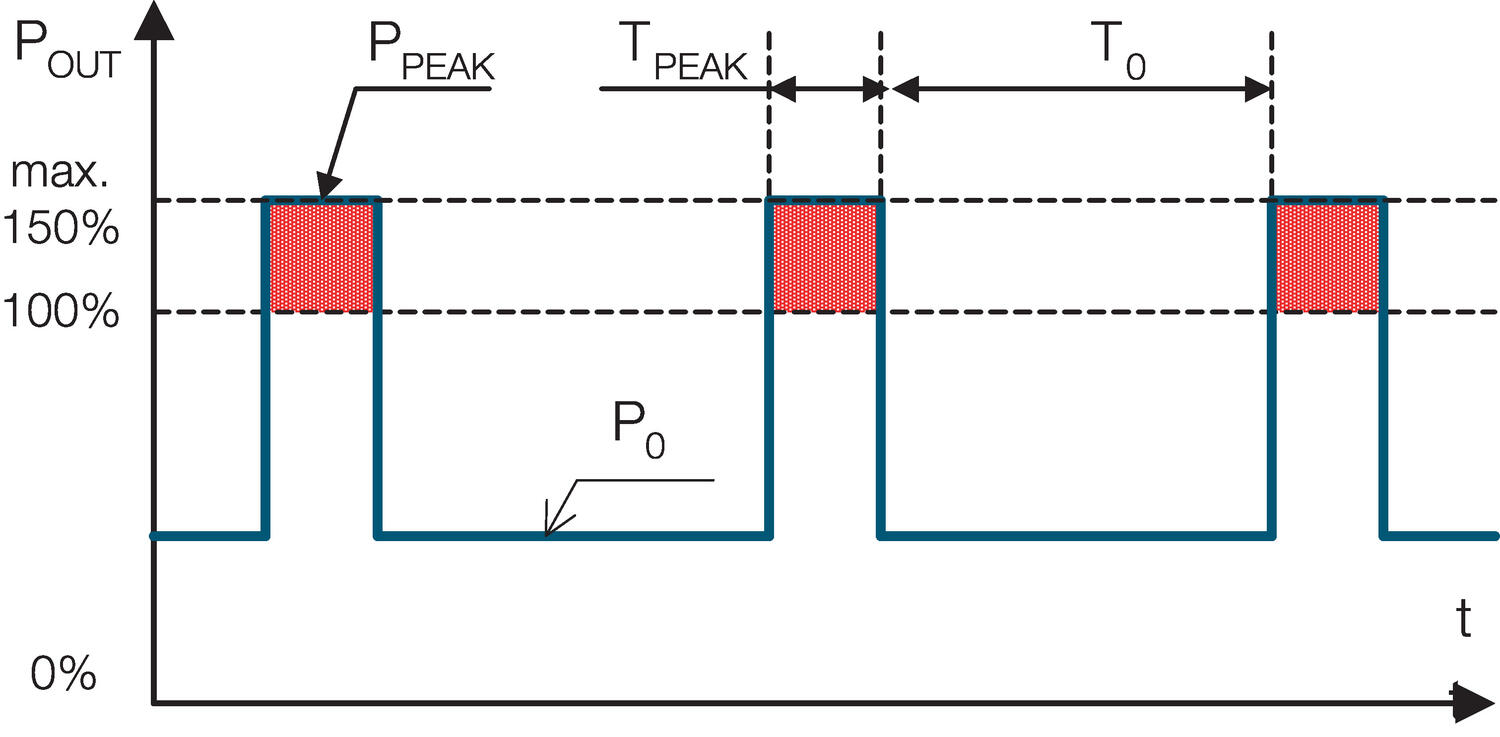

Bonuseffekt

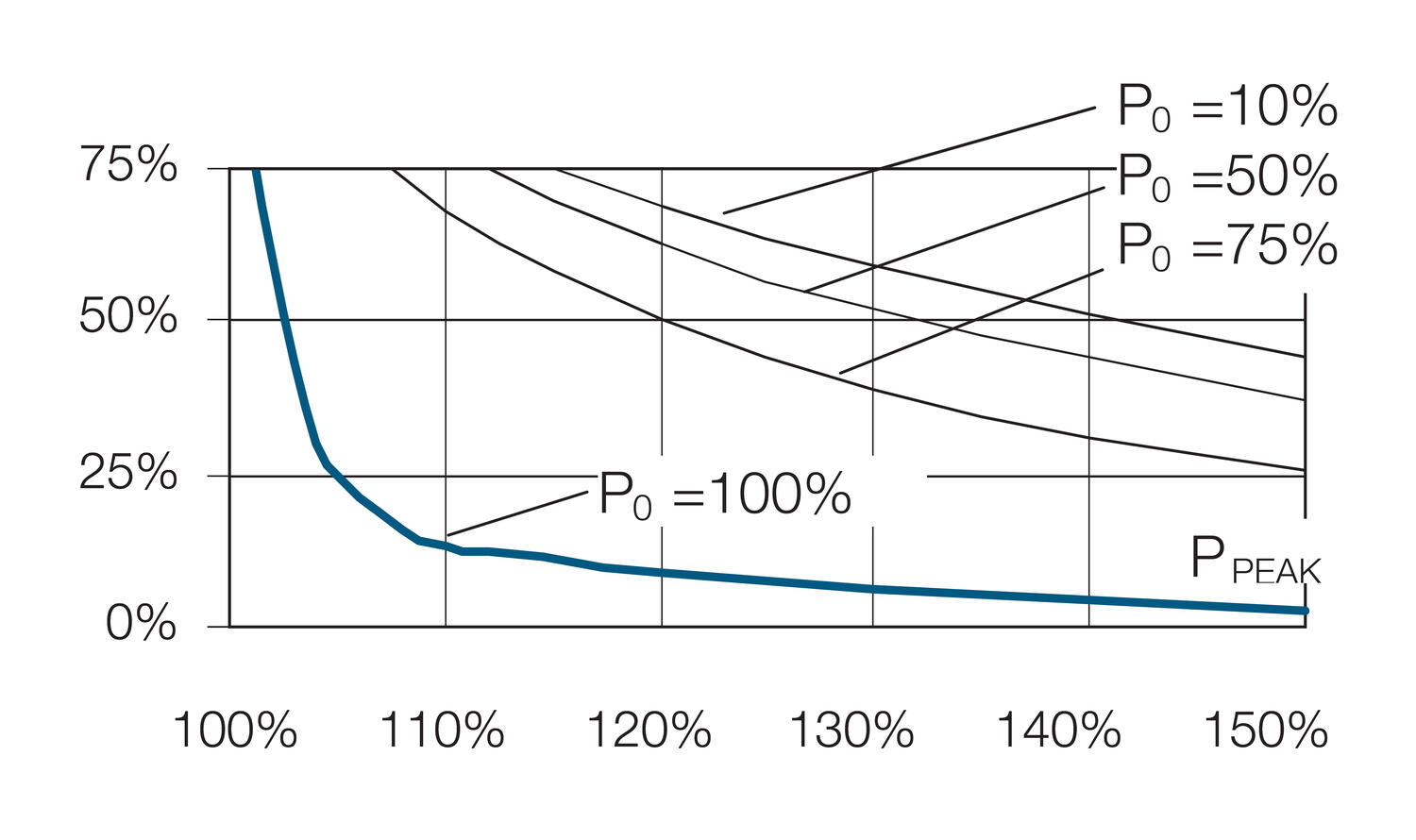

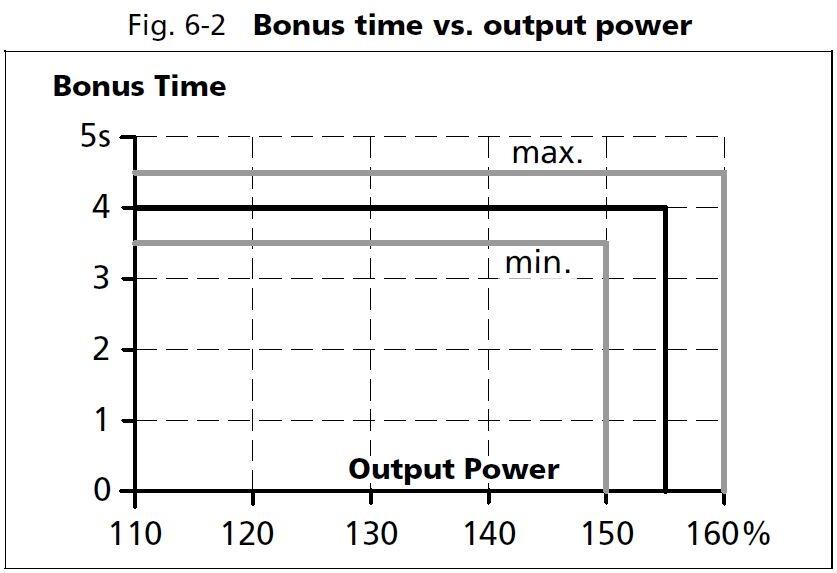

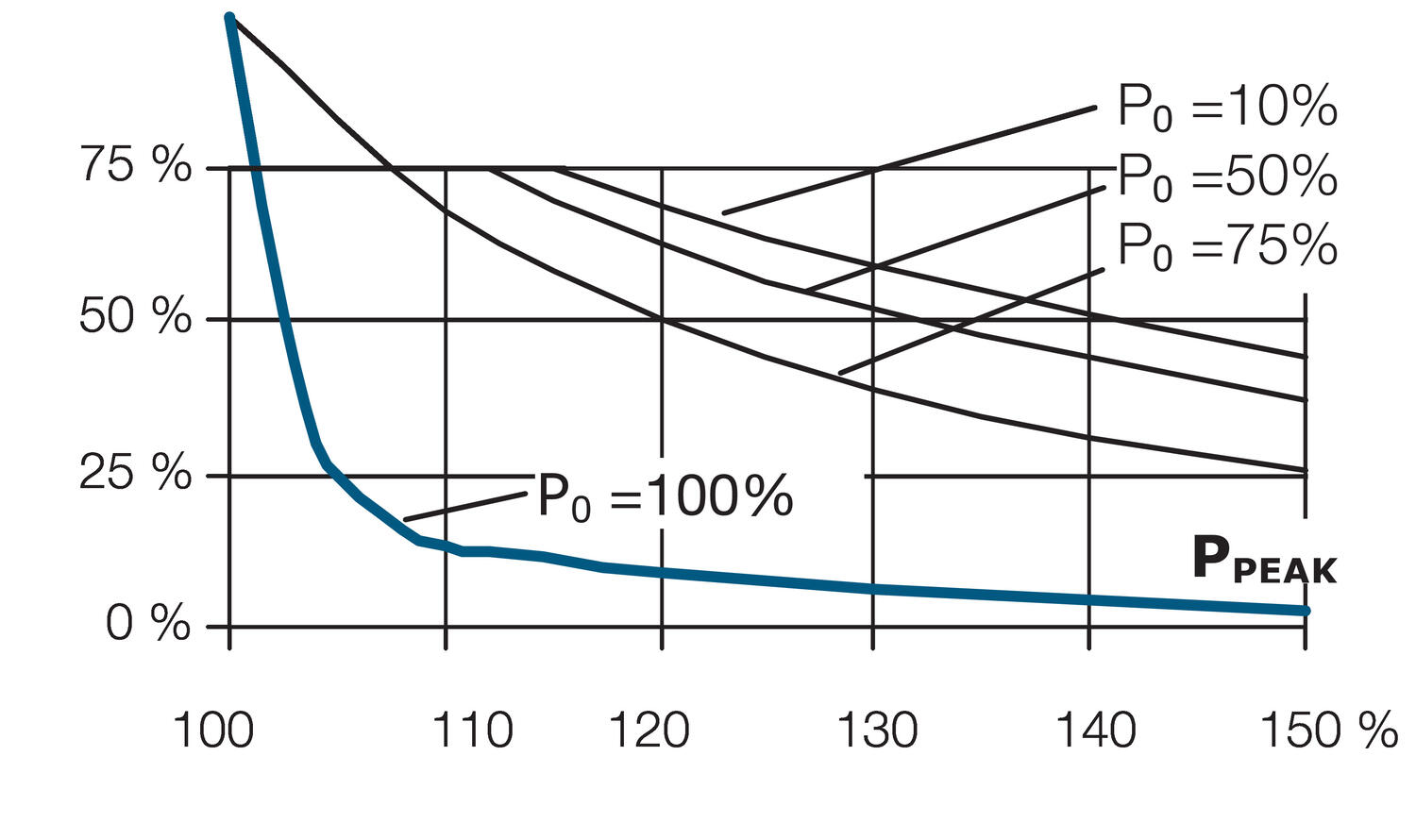

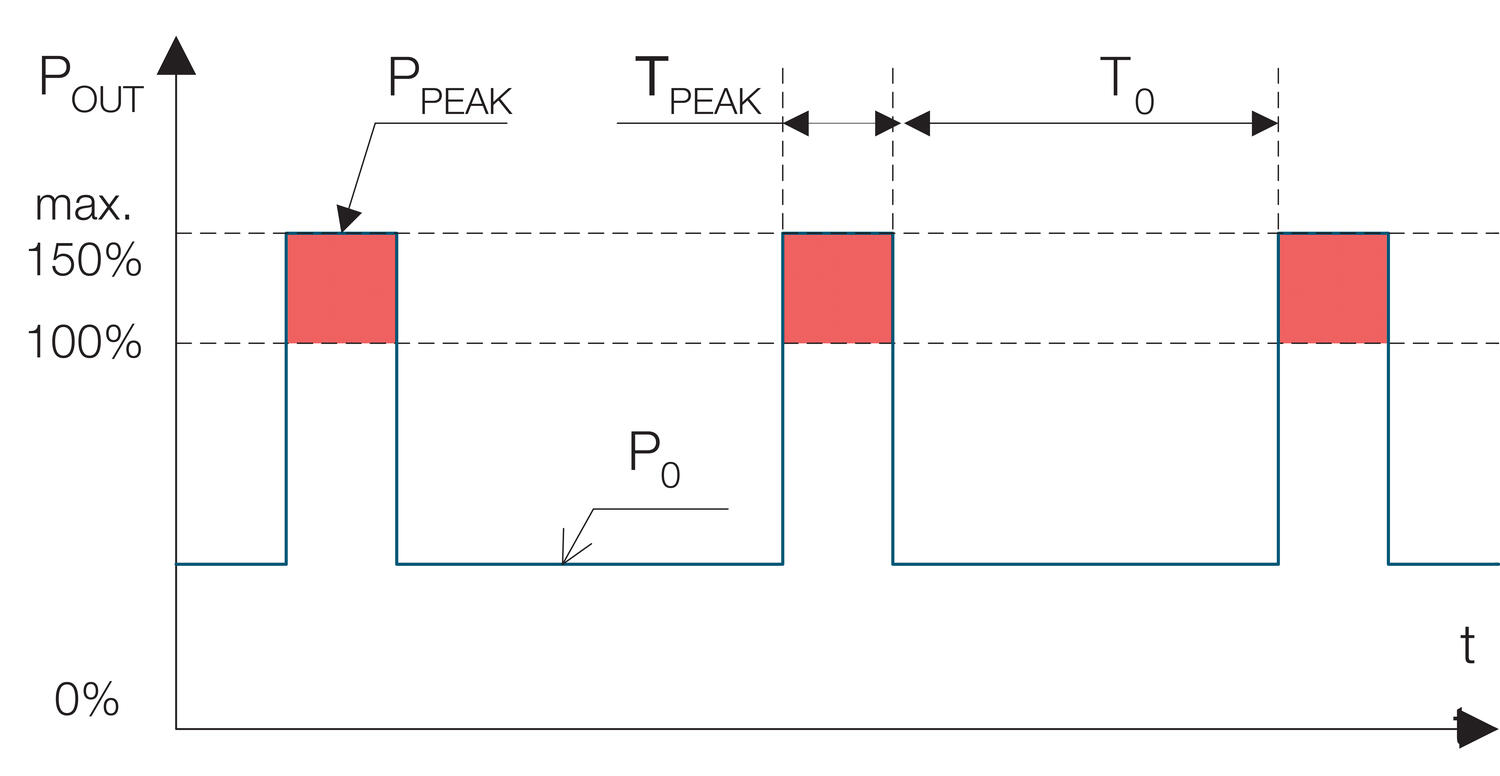

Strømforsyningen har en bonuseffekt, der muliggør et højt effekttræk med fastholdt 24 V DC i 4 sekunder, hvilket er en stor fordel, når tilsluttede laster har høje startstrømme, som f.eks. motorer. Hvor ofte bonuseffekten kan anvendes, afhænger af applikationen. Med følgende diagram og formel, kan gentagelsestiden beregnes for hver applikation. Bonuseffekten er tilgængelig, så snart strømforsyningen startes og direkte efter en kortslutning.
Bonuseffekt | Driftscyklus |
|
|
Po | Mærkelaststrøm |
Ppeak | Spidsstrøm |
To | Tid mellem bonuseffekt |
Tpeak | Spidsstrøm I tid |
Driftscyklus | Tpeak / (Tpeak + To) |
To | Tpeak - (driftscyklus * Tpeak) / driftscyklus |
Eksempel: Mærkelaststrøm (Po) er 15 A. Spidsstrøm (Ppeak) er 24 A = 120 %. Spidsbelastningstiden er 3 sekunder. 15 A = 75 % af Inom. I henhold til diagrammet er driftscyklen 50 %. To = 3 - (0,5 * 3) / 0,5 = 3 Maksimal gentagelsestid for bonuseffekten er 3 sekunder.
Godkendelser
Se downloadbare filer samt links nedenfor.
- Op til 94,8 % virkningsgrad
- Høje kortslutningsstrømme
- Flere beskyttende filtre
- Maksimal ydelse
Udvalgt variant
Strømforsyning. 400-500V, 36VDC/13,3A
Art:
Udvalgt variant
Specifikationer
Indgangsdata |
|
|---|---|
| Indgangsspænding AC | 380-480 V |
| Indgangsspænding AC min | 323 V AC |
| Indgangsspænding AC max | 552 V AC |
| Startstrøm ved 400 V AC. typisk | 3 A |
| Spændingsområde på forsyningen | Wide-range |
| Effektfaktor ved 400 V AC, fuld belastning. typisk | 0,94 |
| Antal faser | 3 |
Udgangsdata |
|
| Udgangsspænding DC | 36 V DC |
| Udgangsspænding min | 36 V DC |
| Udgangsspænding max | 42 V DC |
| Udgangsstrøm | 13,3 A |
| Effekt | 480 W |

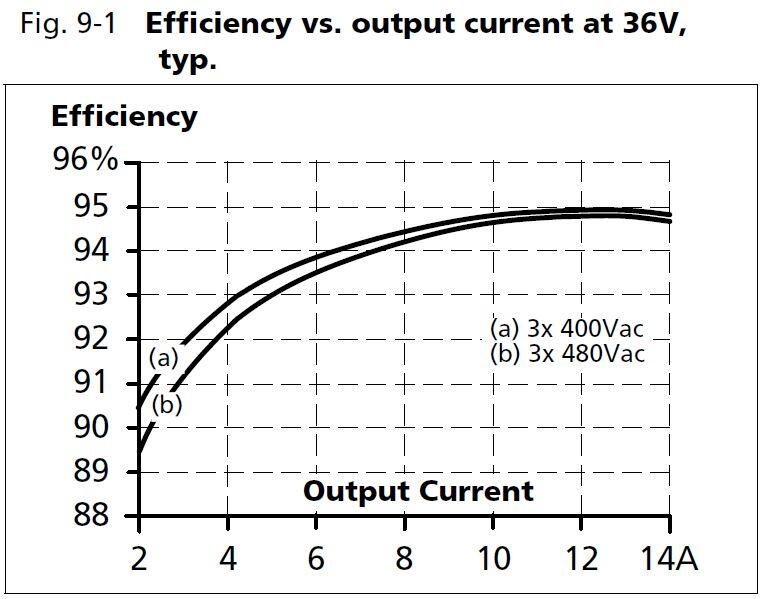

Virkningsgrad/Levetid/MTBF |
|
| Efficiency At 400 V AC. Typical | 94 % |
| Virkningsgrad ved 400 V AC, fuld belastning. typisk | 94,8 % |
| Lifetime at 400 V ac, full load and +40 ° C | 51000 h |
| MTBF (IEC 61709) 400 V ac, max loan, +40 °C | 690000 h |

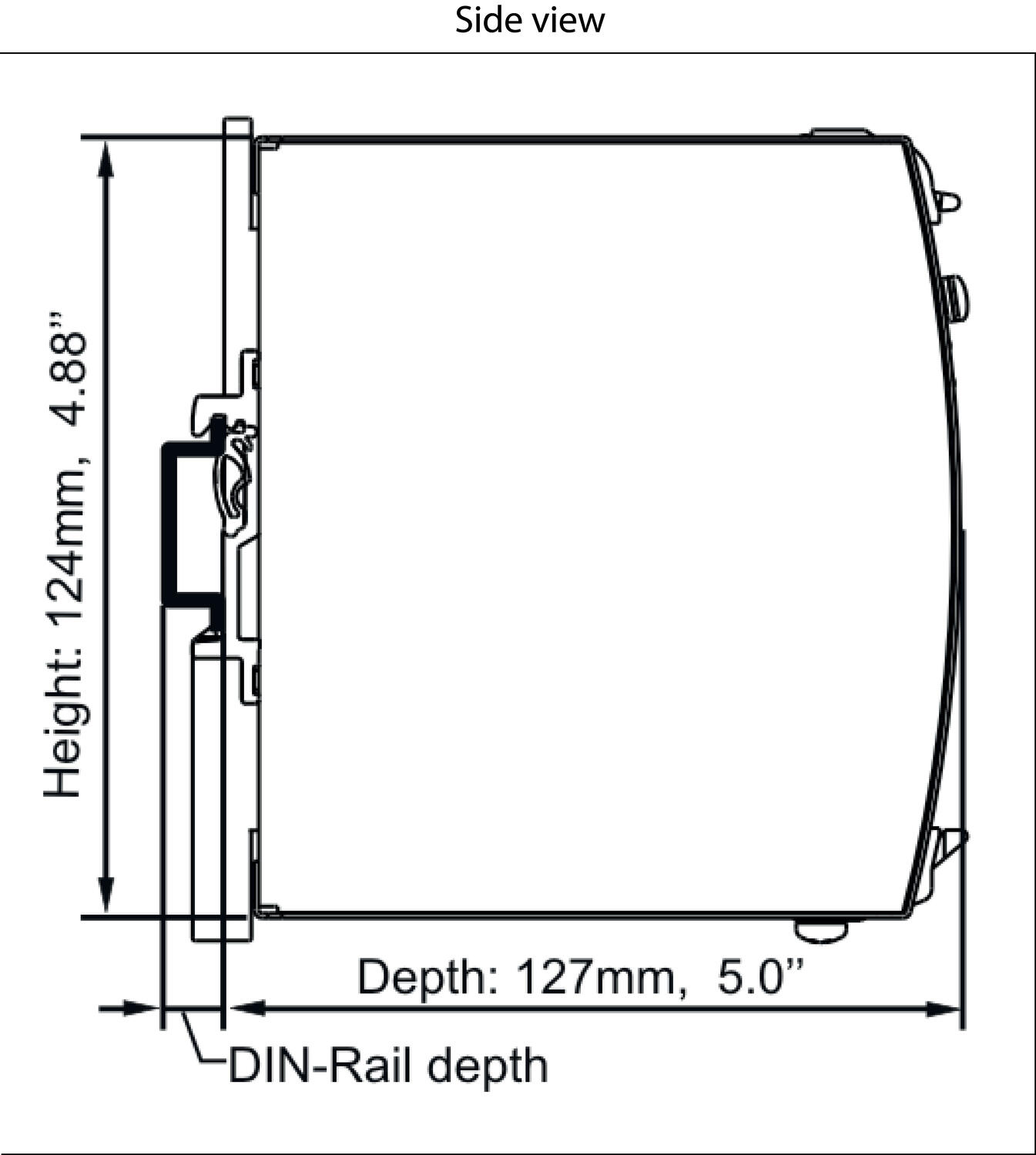

Mål |
|
| Bredde | 65 mm |
| Højde | 124 mm |
*Invisible Heading* |
|
|---|---|
| Dybde | 127 mm |
| Vægt | 0,87 kg |
Øvrigt |
|
| Godkendelser | CB, CE, CSA US, cRUus, cULus, GL |
| Holdetid ved 400 V AC, fuld belastning. Typisk | 22 ms |
| IP-klasse | IP20 |
| Type klemme | Fjederklemme |
| Materiale kapsling | Aluminium |
| Netfrekvens | 50-60 ±6 % |
| Rippel, max | 100 mV pp |
| Serie | Dimension Q |
| Strømforbrug ved 400V AC | 0,79 A |

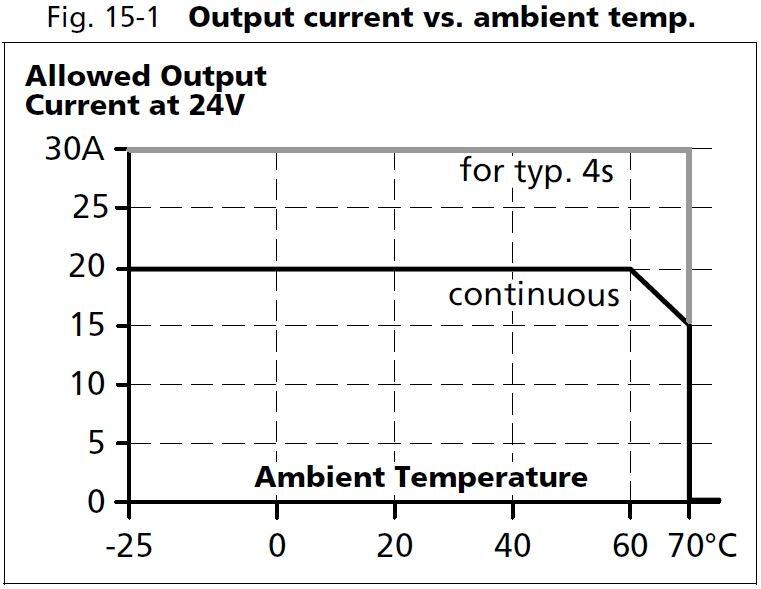

| Reduktion strøm over +60 til +70 ° C | 12 W/°C |
| Temperaturområde uden reduktion fra | -25 °C |
| Temperaturområde uden reduktion til | 60 °C |
| Type strømforsyning | AC-DC |
| Aktivt transientfilter | Ja |
| DC-OK relæudgang | Ja |
Produktbeskrivelse
Puls Dimension Q er en serie spændingsgeneratorer med meget små dimensioner og mange tekniske fordele.
Enheden har lav indgangsstrøm (selv ved varmt start), aktiv PFC, som giver en effektfaktor nær et udvidet temperaturområde og aktiv beskyttelse mod netværkstransienter.
Derudover er der et relæudgang (DC OK), der falder, når udgangsspændingen afviger mere end 10% fra den indstillede værdi.
Bonus effekt giver 50% ekstra reserve med fastspænding, hvilket er en fordel, når tilsluttede belastninger har høj startstrøm.
Enheden giver også en høj kortslutningsstrøm, der forenkler tripping af sekundære sikringer. Både bonuseffekten og kortslutningsstrømmen er begrænset til 4 sekunder for at undgå konstant overbelastning af enheden og kablet.
Høj effektivitet giver lang levetid og lav temperatur.
Strømforsyningen kan tilsluttes til 2-faset drift med op til +40 ° C. Ved højere temperaturer bør belastningsstrømmen reduceres.
Bonuseffekt
Strømforsyningen har en bonuseffekt, der muliggør et højt effekttræk med fastholdt 24 V DC i 4 sekunder, hvilket er en stor fordel, når tilsluttede laster har høje startstrømme, som f.eks. motorer. Hvor ofte bonuseffekten kan anvendes, afhænger af applikationen. Med følgende diagram og formel, kan gentagelsestiden beregnes for hver applikation. Bonuseffekten er tilgængelig, så snart strømforsyningen startes og direkte efter en kortslutning.
Bonuseffekt | Driftscyklus |
|
|
Po | Mærkelaststrøm |
Ppeak | Spidsstrøm |
To | Tid mellem bonuseffekt |
Tpeak | Spidsstrøm I tid |
Driftscyklus | Tpeak / (Tpeak + To) |
To | Tpeak - (driftscyklus * Tpeak) / driftscyklus |
Eksempel: Mærkelaststrøm (Po) er 15 A. Spidsstrøm (Ppeak) er 24 A = 120 %. Spidsbelastningstiden er 3 sekunder. 15 A = 75 % af Inom. I henhold til diagrammet er driftscyklen 50 %. To = 3 - (0,5 * 3) / 0,5 = 3 Maksimal gentagelsestid for bonuseffekten er 3 sekunder.
Godkendelser
Se downloadbare filer samt links nedenfor.
