PULS
3-faset, 48V DC, 10A Strømforsyning
PULS Dimension Q
Pulsmåling Q er en serie spændingsgeneratorer med meget små dimensioner og mange tekniske fordele.
Enheden har lav indgangsstrøm (selv ved varmt start), aktiv PFC, som giver en effektfaktor nær et udvidet temperaturområde og aktiv beskyttelse mod netværkstransienter.
Derudover er der et relæudgang (DC OK), der falder, når udgangsspændingen afviger mere end 10% fra den indstillede værdi.
Bonus effekt giver 50% ekstra reserve med fastspænding, hvilket er en fordel, når tilsluttede belastninger har høj startstrøm.

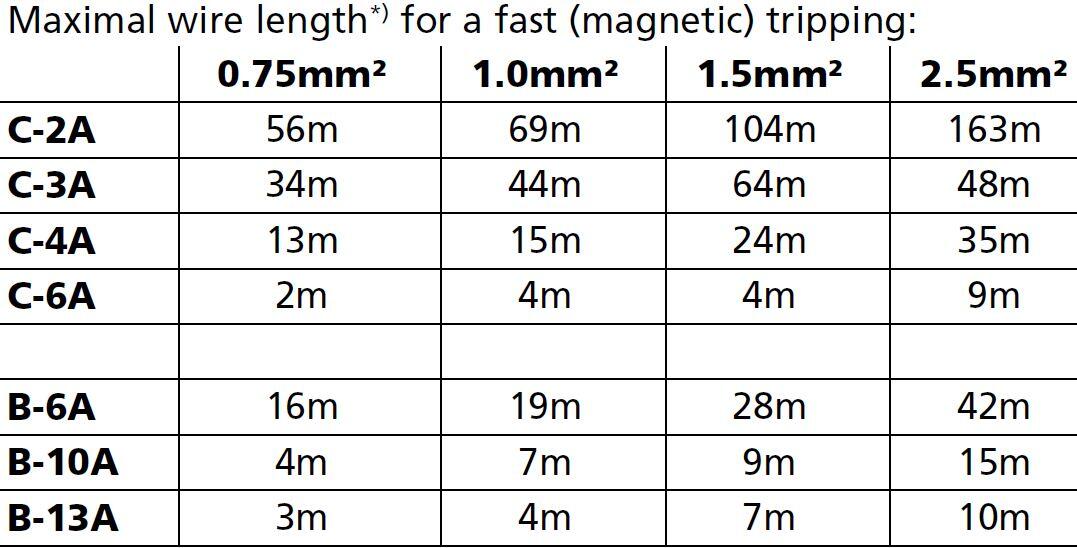

Enheden giver også en høj kortslutningsstrøm, der forenkler tripping af sekundære sikringer. Både bonuseffekten og kortslutningsstrømmen er begrænset til 4 sekunder for at undgå konstant overbelastning af enheden og kablet.
Høj effektivitet giver lang levetid og lav temperatur.
Strømforsyningen kan tilsluttes til 2-faset drift med op til +40 ° C. Ved højere temperaturer bør belastningsstrømmen reduceres.
bonus effekt

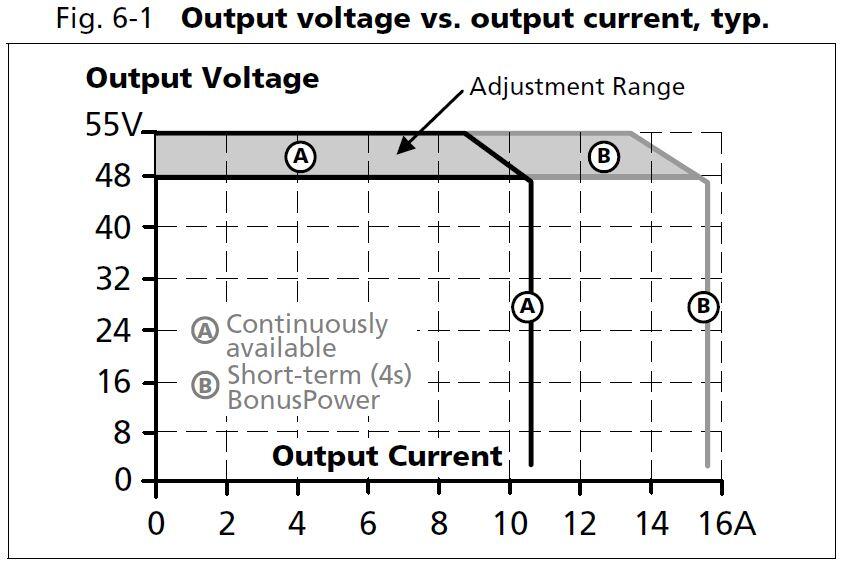

Strømforsyningen har en bonus effekt, der giver høj effekt med vedligeholdt 48 V DC i 4 sekunder, hvilket er en stor fordel, når tilsluttede belastninger har høj startstrøm, f.eks. motorer. Hvor ofte du kan bruge bonus-effekten afhænger af ansøgningen. Tabellen og formlen nedenfor beregner den tilgængelige gentagelsestid for hver enkelt applikation. Bonusser er tilgængelige, så snart strømforsyningen er startet og straks efter en kortslutning
Godkendelser
Se downloadbare dokumenter for godkendelser samt links nedenfor.

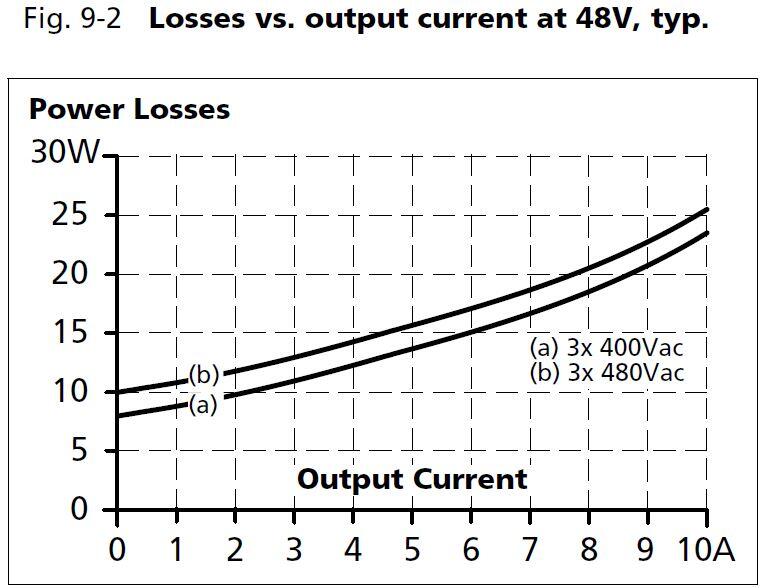

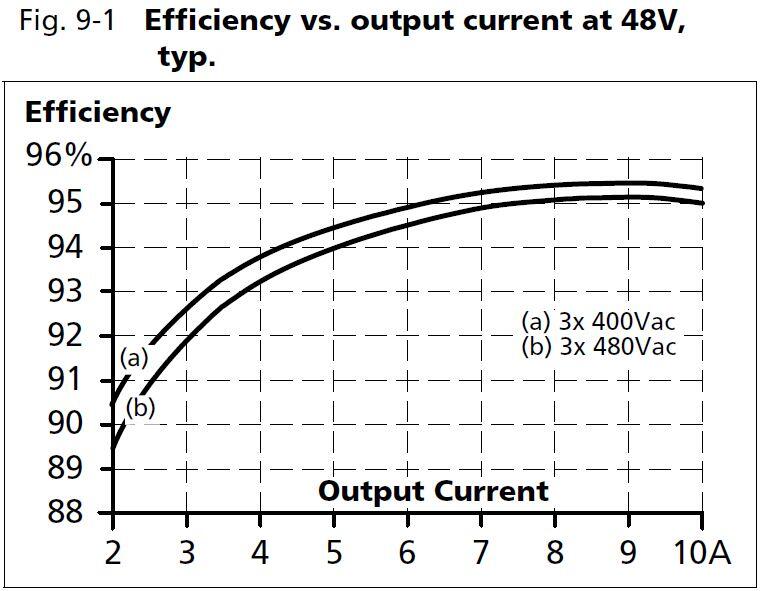

- Op til 94,8% virkningsgrad
- Høje kortslutningsstrømme
- Flere beskyttende filtre
- Maksimal ydeevne
Udvalgt variant
Strømforsyning 400-500V AC 48V DC 10A
Art:
Udvalgt variant
Specifikationer
Indgangsdata |
|
|---|---|
| Indgangsspænding AC | 380-480 V |
| Indgangsspænding AC min | 323 V AC |
| Indgangsspænding AC max | 552 V AC |
| Startstrøm ved 400 V AC. typisk | 3 A |
| Spændingsområde på forsyningen | Wide-range |
| Effektfaktor ved 400 V AC, fuld belastning. typisk | 0,94 |
| Antal faser | 3 |
Udgangsdata |
|
| Udgangsspænding DC | 48 V DC |
| Udgangsspænding min | 48 V DC |
| Udgangsspænding max | 55 V DC |
| Udgangsstrøm | 10 A |
| Effekt | 480 W |
Virkningsgrad/Levetid/MTBF |
|
| Efficiency At 400 V AC. Typical | 94,4 % |
| Virkningsgrad ved 400 V AC, fuld belastning. typisk | 95,4 % |
| Lifetime at 400 V ac, full load and +40 ° C | 51000 h |
| MTBF (IEC 61709) 400 V ac, max loan, +40 °C | 690000 h |

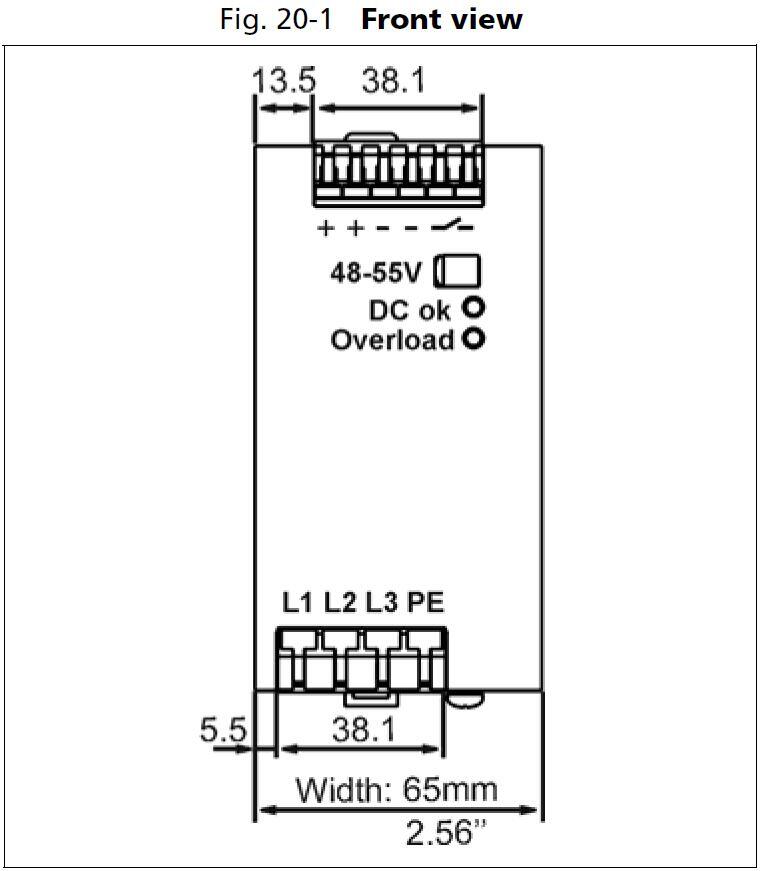

Mål |
|
| Bredde | 65 mm |
| Højde | 124 mm |
*Invisible Heading* |
|
|---|---|
| Dybde | 127 mm |
| Vægt | 0,87 kg |
Øvrigt |
|
| Godkendelser | CB, CE, CSA US, cRUus, cULus, GL |
| Holdetid ved 400 V AC, fuld belastning. Typisk | 22 ms |
| IP-klasse | IP20 |
| Type klemme | Fjederklemme |
| Materiale kapsling | Aluminium |
| Netfrekvens | 50-60 ±6 % |
| Rippel, max | 100 mV pp |
| Serie | Dimension Q |
| Strømforbrug ved 400V AC | 0,79 A |

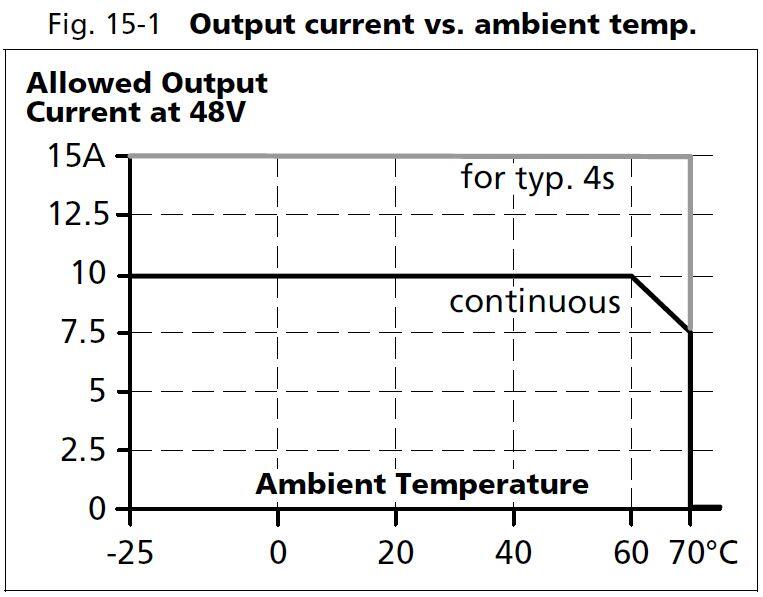

| Reduktion strøm over +60 til +70 ° C | 12 W/°C |
| Temperaturområde uden reduktion fra | -25 °C |
| Temperaturområde uden reduktion til | 60 °C |
| Type strømforsyning | AC-DC |
| Aktivt transientfilter | Ja |
| DC-OK relæudgang | Ja |
Produktbeskrivelse
Pulsmåling Q er en serie spændingsgeneratorer med meget små dimensioner og mange tekniske fordele.
Enheden har lav indgangsstrøm (selv ved varmt start), aktiv PFC, som giver en effektfaktor nær et udvidet temperaturområde og aktiv beskyttelse mod netværkstransienter.
Derudover er der et relæudgang (DC OK), der falder, når udgangsspændingen afviger mere end 10% fra den indstillede værdi.
Bonus effekt giver 50% ekstra reserve med fastspænding, hvilket er en fordel, når tilsluttede belastninger har høj startstrøm.
Enheden giver også en høj kortslutningsstrøm, der forenkler tripping af sekundære sikringer. Både bonuseffekten og kortslutningsstrømmen er begrænset til 4 sekunder for at undgå konstant overbelastning af enheden og kablet.
Høj effektivitet giver lang levetid og lav temperatur.
Strømforsyningen kan tilsluttes til 2-faset drift med op til +40 ° C. Ved højere temperaturer bør belastningsstrømmen reduceres.
bonus effekt
Strømforsyningen har en bonus effekt, der giver høj effekt med vedligeholdt 48 V DC i 4 sekunder, hvilket er en stor fordel, når tilsluttede belastninger har høj startstrøm, f.eks. motorer. Hvor ofte du kan bruge bonus-effekten afhænger af ansøgningen. Tabellen og formlen nedenfor beregner den tilgængelige gentagelsestid for hver enkelt applikation. Bonusser er tilgængelige, så snart strømforsyningen er startet og straks efter en kortslutning
Godkendelser
Se downloadbare dokumenter for godkendelser samt links nedenfor.
