PULS
3-faset, 48V DC, 20A Strømforsyning
PULS Dimension Q

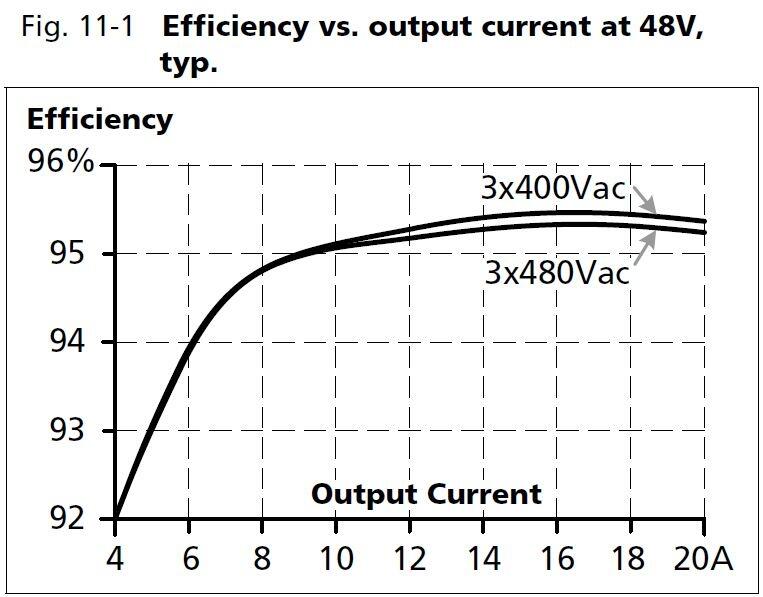

Puls Dimension Q er en serie af høj ydelse strømforsyninger. QT40.481 har indbyggede primære sikringer, der gør det muligt at tilslutte enheden uden krav om sikring op til 32 A (UL), hvilket sparer plads og penge. Effektiviteten ligger højt over et stort belastningsområde, hvilket resulterer i reduceret strømforbrug og længere levetid uanset belastningsstrømmen. En gennemsnitlig effektivitet er 94,7% med en topværdi på 95,4%.

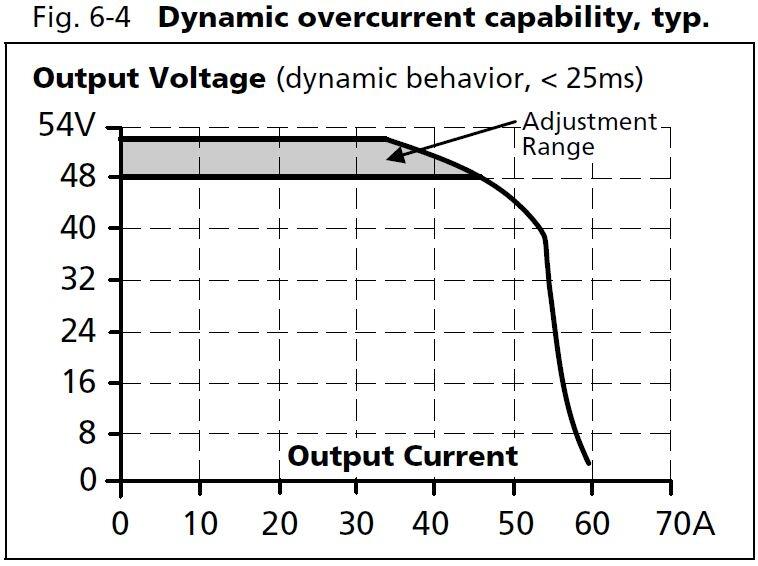

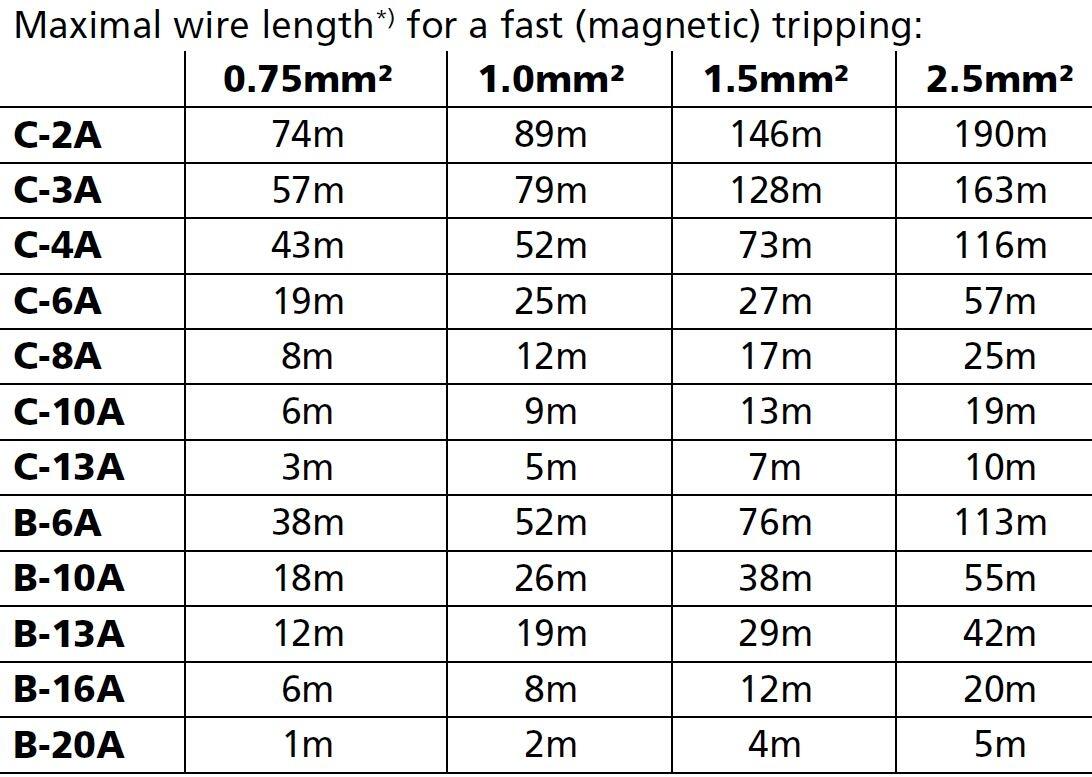

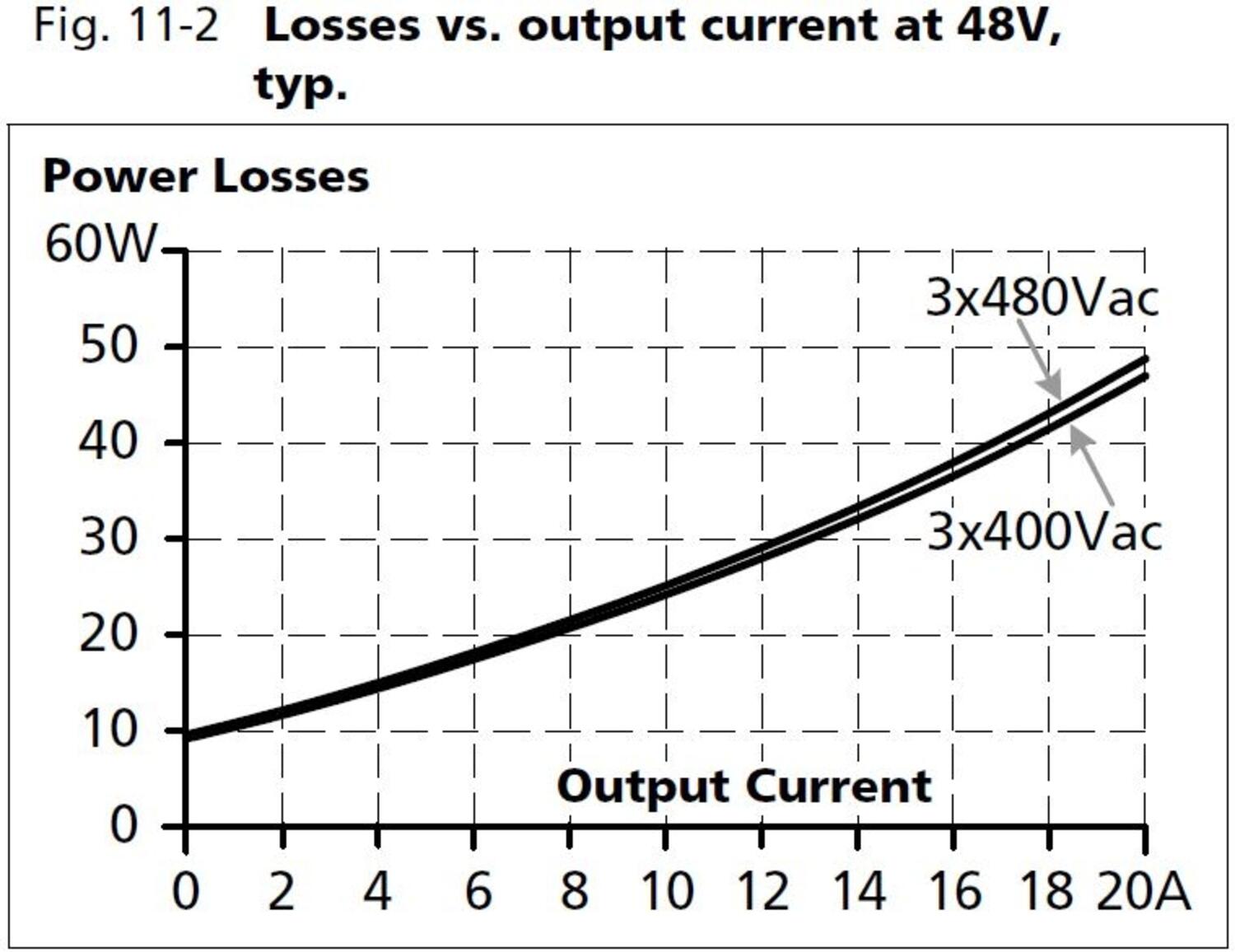

Effektforløb ved tomgangshastighed er også meget lav, 9,5 W. Bonus-effekten giver 50% ekstra reserve med bibeholdt 48 V DC (30 A), hvilket er en fordel, når tilsluttede belastninger har høj startstrøm og bro over midlertidige strømtoppe. Bonus effekt er tiden begrænset til 4 sekunder for at undgå konstant overbelastning af enheden og kablet. Ud over bonuseffekten forlader enheden en meget høj kortslutningsstrøm (ms), der hjælper med at løse sekundære sikringer. Se tekniske data for eksempler.
Aktivt transientfilter sikrer drift selv i et meget forstyrrende elektrisk miljø. Desuden har QT40.481 aktiv induktiv strømbeskyttelse, hvilket betyder en meget lav startstrøm, selvom enheden har været i drift i lang tid. Specielt anvendelig i overflødige / parallelt forbundne systemer.
Enkel diagnostik via DC-OK-relæ, der falder, hvis udgangsspændingen afviger mere end 10% fra den indstillede værdi, en grøn LED angiver DC-OK, rød LED angiver overbelastning.
Enheden kan også være fjernbetjent til On / Off-funktion. Der findes tre forskellige tilslutningsmuligheder, Kan bruges i stedet for dyre DC-kontaktorer, når du skal bryde op 48V-siden (fjernbetjeningen har ingen sikkerhedskreds og bør ikke bruges i sikkerhedssituationer).
Aktiv PFC giver lavere strømforbrug, harmoniske tæt på nul, også ved at blive den nuværende fordeling i de faser, var meget mere selv på den spænding asymmetri.

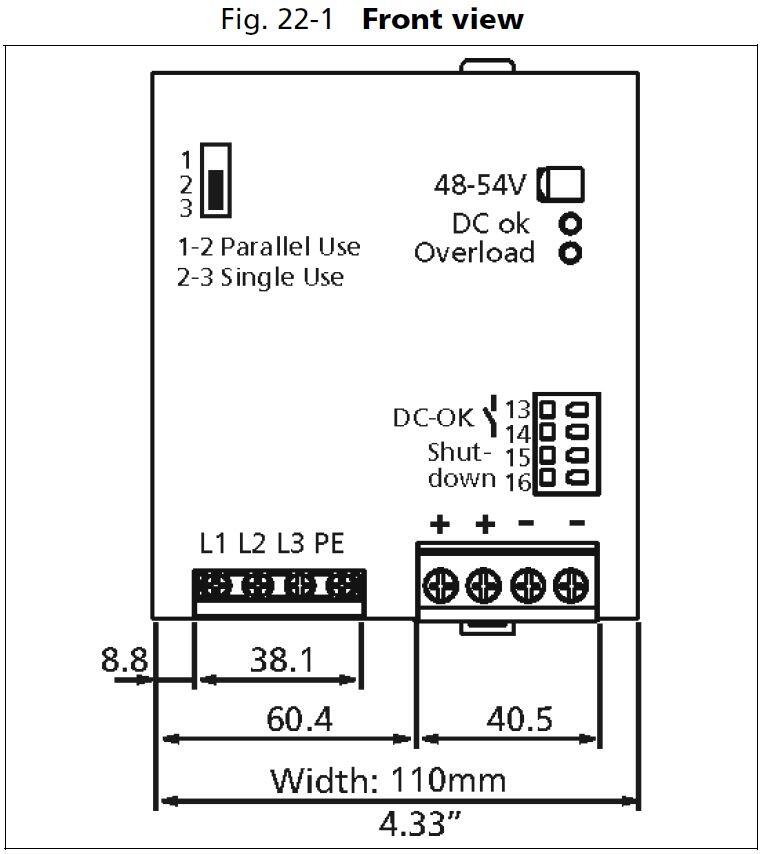

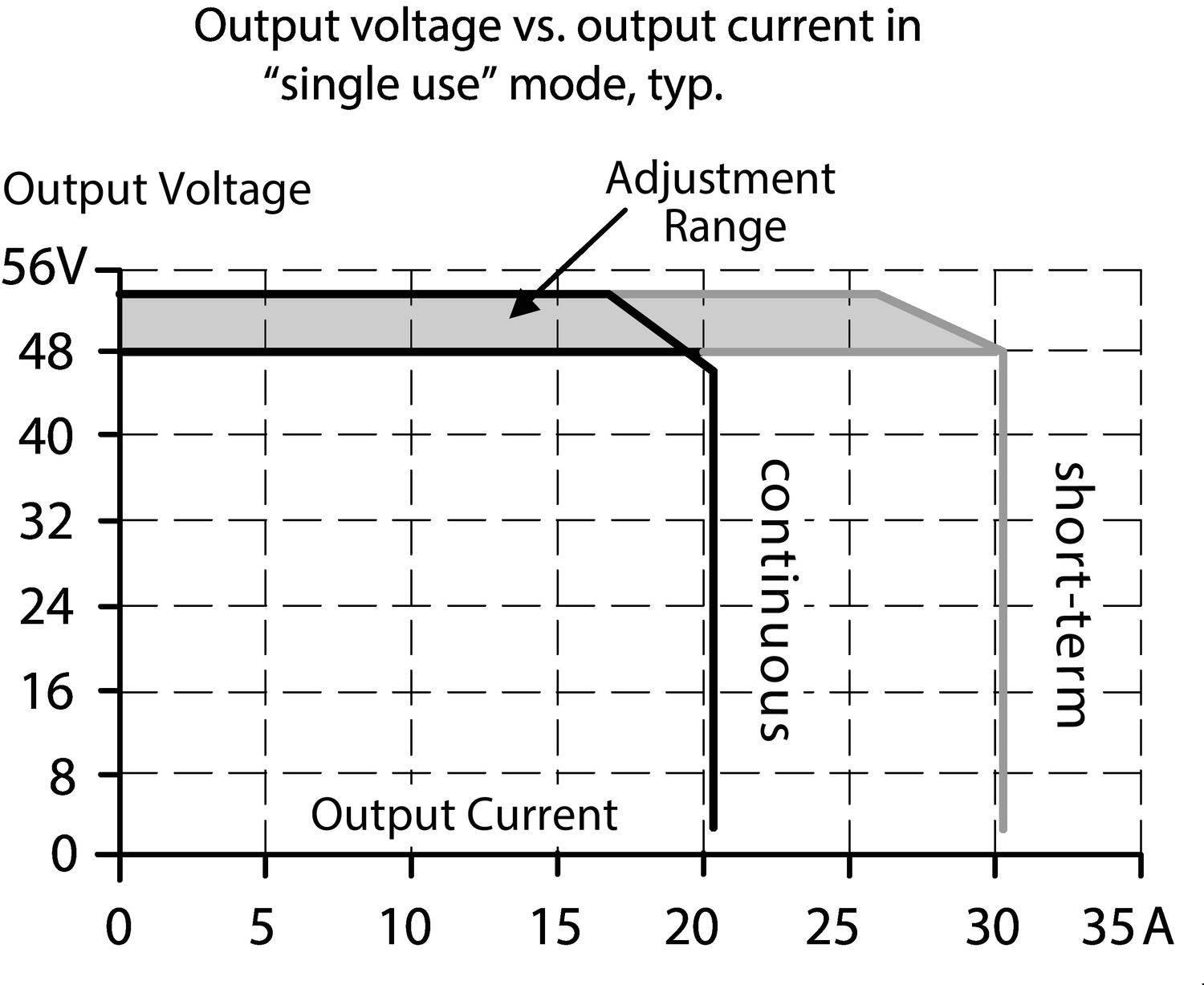

Ved parallelforbindelse skal udgangsspændingen justeres til samme værdi på begge enheder (± 100 mV) i single mode eller tillader fabriksindstilling på enheden, at den gælder for alle enheder. Efter muligt Justering af udgangsspændingen skal omskifteren i fronten flyttes til "parallel brug" -tilstand. Enhederne er nu klar til at arbejde parallelt.
Bonuseffekt
Strømforsyningen har en bonuseffekt, der muliggør et højt effekttræk med fastholdt 24 V DC i 4 sekunder, hvilket er en stor fordel, når tilsluttede laster har høje startstrømme, som f.eks. motorer. Hvor ofte bonuseffekten kan anvendes, afhænger af applikationen. Med følgende diagram og formel, kan gentagelsestiden beregnes for hver applikation. Bonuseffekten er tilgængelig, så snart strømforsyningen startes og direkte efter en kortslutning.
Bonuseffekt | Driftscyklus |
|
|
Po | Mærkelaststrøm |
Ppeak | Spidsstrøm |
To | Tid mellem bonuseffekt |
Tpeak | Spidsstrøm I tid |
Driftscyklus | Tpeak / (Tpeak + To) |
To | Tpeak - (driftscyklus * Tpeak) / driftscyklus |
Eksempel: Mærkelaststrøm (Po) er 15 A. Spidsstrøm (Ppeak) er 24 A = 120 %. Spidsbelastningstiden er 3 sekunder. 15 A = 75 % af Inom. I henhold til diagrammet er driftscyklen 50 %. To = 3 - (0,5 * 3) / 0,5 = 3 Maksimal gentagelsestid for bonuseffekten er 3 sekunder.
Fjernstyringsfunktion
Denne funktion gør det muligt at slukke for udgangen ved hjælp af et eksternt signal fra ex. styresystem eller knap. Afslutning sker straks, og genstart har en forsinkelse på ca. 350 ms. I en slukningstilstand er udgangsspændingen under 2 V DC, og effekten er mindre end 0,5 W.
|
Godkendelser
Se downloadbare filer samt links nedenfor.
- Op til 95,3 % virkningsgrad
- Integrerede primære sikringer
- Integrerede primære sikringer
- Høje kortslutningsstrømme
- Maksimal ydelse
Udvalgt variant
Strømforsyning 380-480V AC 48V DC 20A
Art:
Udvalgt variant
Specifikationer
Indgangsdata |
|
|---|---|
| Indgangsspænding AC | 380-480 V |
| Indgangsspænding AC min | 323 V AC |
| Indgangsspænding AC max | 576 V AC |
| Startstrøm ved 400 V AC. typisk | 5 A |
| Spændingsområde på forsyningen | Wide-range |
| Effektfaktor ved 400 V AC, fuld belastning. typisk | 0,88 |
| Antal faser | 3 |
Udgangsdata |
|
| Udgangsspænding DC | 48 V DC |
| Udgangsspænding min | 48 V DC |
| Udgangsspænding max | 54 V DC |
| Udgangsstrøm | 20 A |
| Effekt | 960 W |
Virkningsgrad/Levetid/MTBF |
|
| Efficiency At 400 V AC. Typical | 94,7 % |
| Virkningsgrad ved 400 V AC, fuld belastning. typisk | 95,4 % |
| Lifetime at 400 V ac, full load and +40 ° C | 86000 h |
| MTBF (IEC 61709) 400 V ac, max loan, +40 °C | 375000 h |
Mål |
|
| Bredde | 110 mm |
| Højde | 124 mm |
*Invisible Heading* |
|
|---|---|
| Dybde | 127 mm |
| Vægt | 1,5 kg |
Øvrigt |
|
| Godkendelser | CB, CE, CSA, GL, UL |
| Holdetid ved 400 V AC, fuld belastning. Typisk | 25 ms |
| IP-klasse | IP20 |
| Type klemme | Fjederklemme |
| Materiale kapsling | Aluminium |
| Netfrekvens | 50-60 ±6 % |
| Rippel, max | 150 mV pp |
| Serie | Dimension Q |
| Strømforbrug ved 400V AC | 1,65 A |

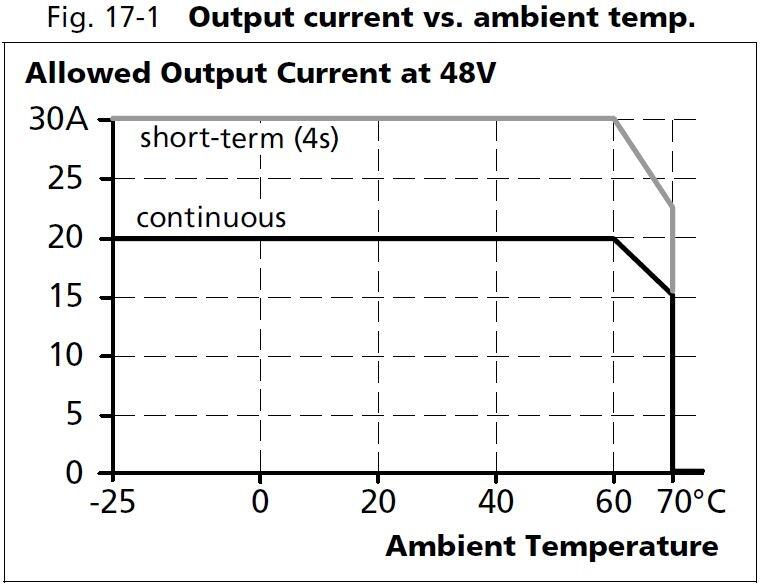

| Reduktion strøm over +60 til +70 ° C | 24 W/°C |
| Temperaturområde uden reduktion fra | -25 °C |
| Temperaturområde uden reduktion til | 60 °C |
| Type strømforsyning | AC-DC |
| Aktivt transientfilter | Ja |
| DC-OK relæudgang | Ja |
Produktbeskrivelse
Puls Dimension Q er en serie af høj ydelse strømforsyninger. QT40.481 har indbyggede primære sikringer, der gør det muligt at tilslutte enheden uden krav om sikring op til 32 A (UL), hvilket sparer plads og penge. Effektiviteten ligger højt over et stort belastningsområde, hvilket resulterer i reduceret strømforbrug og længere levetid uanset belastningsstrømmen. En gennemsnitlig effektivitet er 94,7% med en topværdi på 95,4%.
Effektforløb ved tomgangshastighed er også meget lav, 9,5 W. Bonus-effekten giver 50% ekstra reserve med bibeholdt 48 V DC (30 A), hvilket er en fordel, når tilsluttede belastninger har høj startstrøm og bro over midlertidige strømtoppe. Bonus effekt er tiden begrænset til 4 sekunder for at undgå konstant overbelastning af enheden og kablet. Ud over bonuseffekten forlader enheden en meget høj kortslutningsstrøm (ms), der hjælper med at løse sekundære sikringer. Se tekniske data for eksempler.
Aktivt transientfilter sikrer drift selv i et meget forstyrrende elektrisk miljø. Desuden har QT40.481 aktiv induktiv strømbeskyttelse, hvilket betyder en meget lav startstrøm, selvom enheden har været i drift i lang tid. Specielt anvendelig i overflødige / parallelt forbundne systemer.
Enkel diagnostik via DC-OK-relæ, der falder, hvis udgangsspændingen afviger mere end 10% fra den indstillede værdi, en grøn LED angiver DC-OK, rød LED angiver overbelastning.
Enheden kan også være fjernbetjent til On / Off-funktion. Der findes tre forskellige tilslutningsmuligheder, Kan bruges i stedet for dyre DC-kontaktorer, når du skal bryde op 48V-siden (fjernbetjeningen har ingen sikkerhedskreds og bør ikke bruges i sikkerhedssituationer).
Aktiv PFC giver lavere strømforbrug, harmoniske tæt på nul, også ved at blive den nuværende fordeling i de faser, var meget mere selv på den spænding asymmetri.
Ved parallelforbindelse skal udgangsspændingen justeres til samme værdi på begge enheder (± 100 mV) i single mode eller tillader fabriksindstilling på enheden, at den gælder for alle enheder. Efter muligt Justering af udgangsspændingen skal omskifteren i fronten flyttes til "parallel brug" -tilstand. Enhederne er nu klar til at arbejde parallelt.
Bonuseffekt
Strømforsyningen har en bonuseffekt, der muliggør et højt effekttræk med fastholdt 24 V DC i 4 sekunder, hvilket er en stor fordel, når tilsluttede laster har høje startstrømme, som f.eks. motorer. Hvor ofte bonuseffekten kan anvendes, afhænger af applikationen. Med følgende diagram og formel, kan gentagelsestiden beregnes for hver applikation. Bonuseffekten er tilgængelig, så snart strømforsyningen startes og direkte efter en kortslutning.
Bonuseffekt | Driftscyklus |
|
|
Po | Mærkelaststrøm |
Ppeak | Spidsstrøm |
To | Tid mellem bonuseffekt |
Tpeak | Spidsstrøm I tid |
Driftscyklus | Tpeak / (Tpeak + To) |
To | Tpeak - (driftscyklus * Tpeak) / driftscyklus |
Eksempel: Mærkelaststrøm (Po) er 15 A. Spidsstrøm (Ppeak) er 24 A = 120 %. Spidsbelastningstiden er 3 sekunder. 15 A = 75 % af Inom. I henhold til diagrammet er driftscyklen 50 %. To = 3 - (0,5 * 3) / 0,5 = 3 Maksimal gentagelsestid for bonuseffekten er 3 sekunder.
Fjernstyringsfunktion
Denne funktion gør det muligt at slukke for udgangen ved hjælp af et eksternt signal fra ex. styresystem eller knap. Afslutning sker straks, og genstart har en forsinkelse på ca. 350 ms. I en slukningstilstand er udgangsspændingen under 2 V DC, og effekten er mindre end 0,5 W.
|
Godkendelser
Se downloadbare filer samt links nedenfor.
