PULS
Til frekvensomformer 24V DC/20A, DC/DC converter
PULS Dimension Q

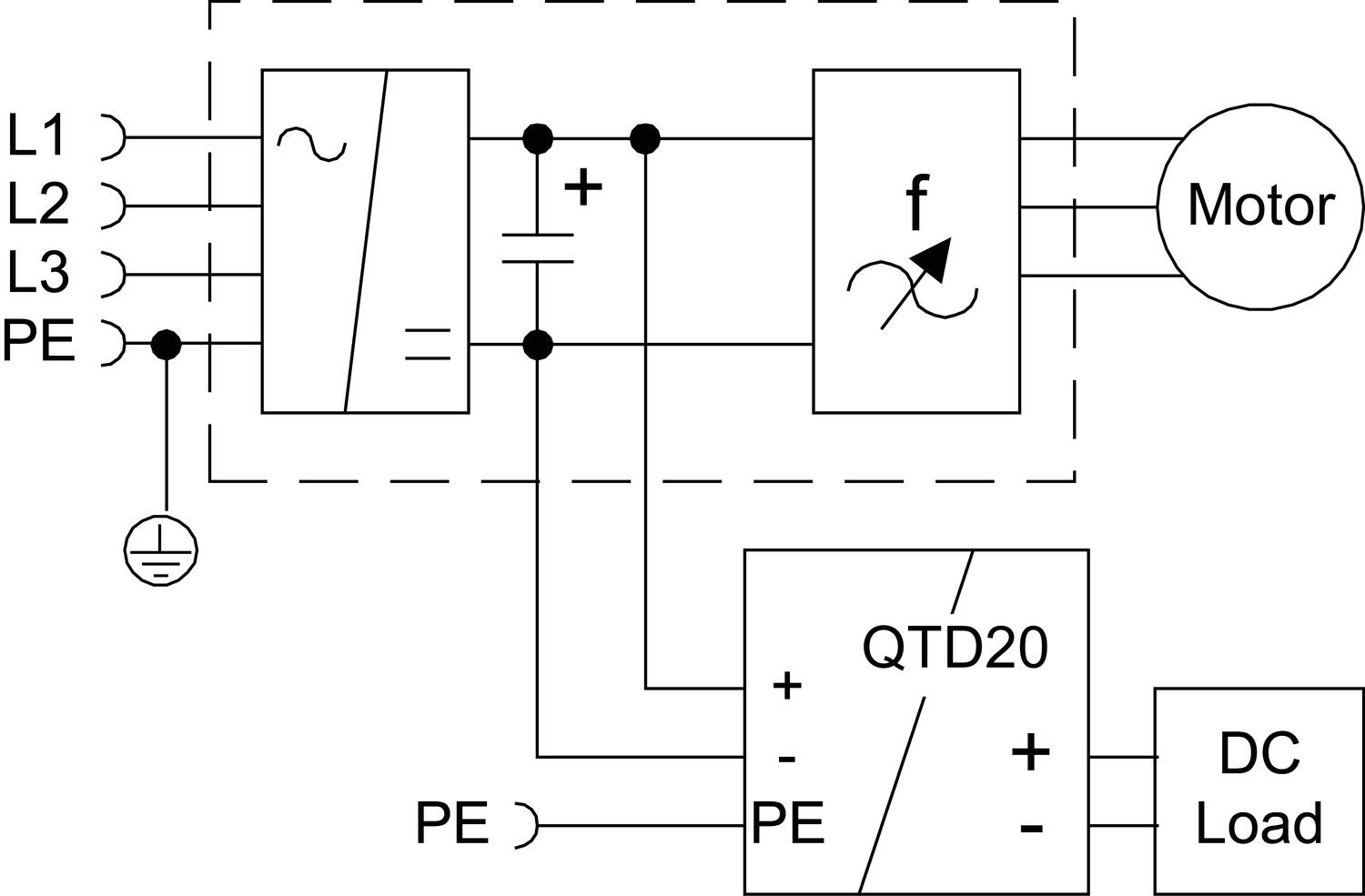

DC-DC-konverteren er optimeret for tilslutning til frekvensomformeres DC-bus/trin. Denne spænding er normalt ikke filtreret, har høj EMI, og producerer høje krybestrømme. Konverteren har et meget robust indgangstrin og -filter, som medfører pålidelig drift selv ved forsyningsspændinger med et meget højt interferensniveau. Dobbelte integrerede 600 V DC-sikringer, hvilket sparer plads og penge. I tilfælde af en strømafbrydelse fungerer motorerne som generatorer, og returnerer effekt til frekvensomformernes kondensatorer, som derefter forsyner DC-DC-konverteren med spænding. Det medfører, at 24 V DC bibeholdes, og der kan udføres et kontrolleret stop. Bonuseffekten giver en ekstra 25 % reserve med fastholdt 24 V, hvilket er en fordel, når tilsluttede laster har høje startstrømme. Konverteren har polaritetsbeskyttelse og en minimal indgangsstødstrøm. Desuden findes en relæudgang (DC OK), som deaktiveres, når udgangsspændingen afviger mere end 10 % fra den indstillede værdi.
- Belastningsstrøm 20 A
- 600 V DC indgangsspænding
- 65 mm bred
- Op til 95 % virkningsgrad
- Integreret primærsikring
Udvalgt variant
DC-DC Converter 480-840V DC/24V DC 20A
Art:
Udvalgt variant
Specifikationer
Indgangsdata |
|
|---|---|
| Indgangsspænding DC | 600 V |
| Indgangsspænding DC min | 480 V DC |
| Indgangsspænding DC max | 840 V DC |
| Startstrøm | Typ. 1,6 A @ 600 V DC |
| Max indgangsripple | 50 V pp |

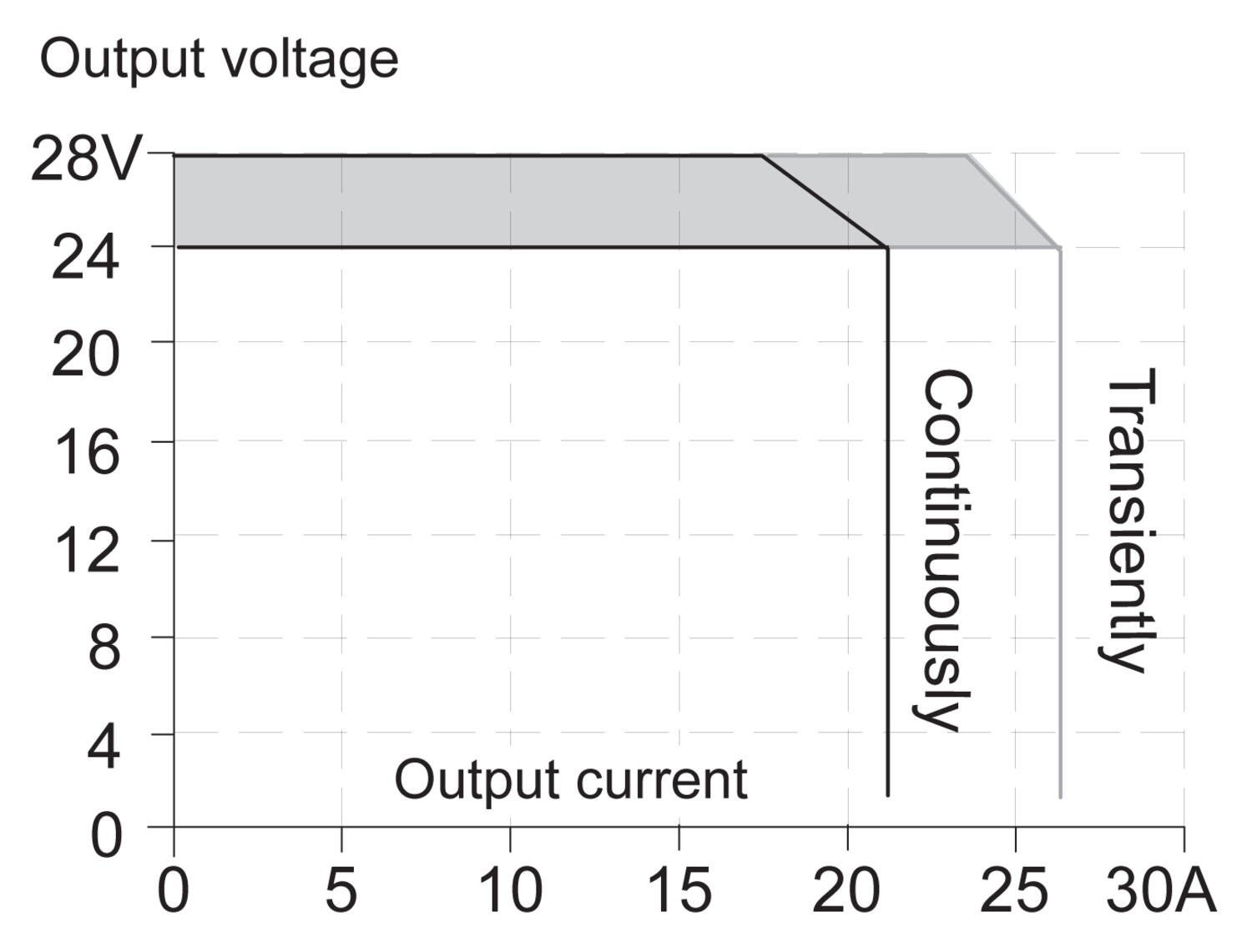

Udgangsdata |
|
| Udgangsspænding DC | 24 V DC |
| Udgangsspænding min | 24 V DC |
| Udgangsspænding max | 28 V DC |
| Udgangsstrøm | 20 A |
| Effekt | 480 W |
Virkningsgrad/Levetid/MTBF |
|
| Virkningsgrad | 95 % |
| Levetid | 42000 h @ 24 V DC, 20 A, 40 °C |
| MTBF (IEC 61709) | 446000 h @ 24 V DC, 20 A, 40 °C |

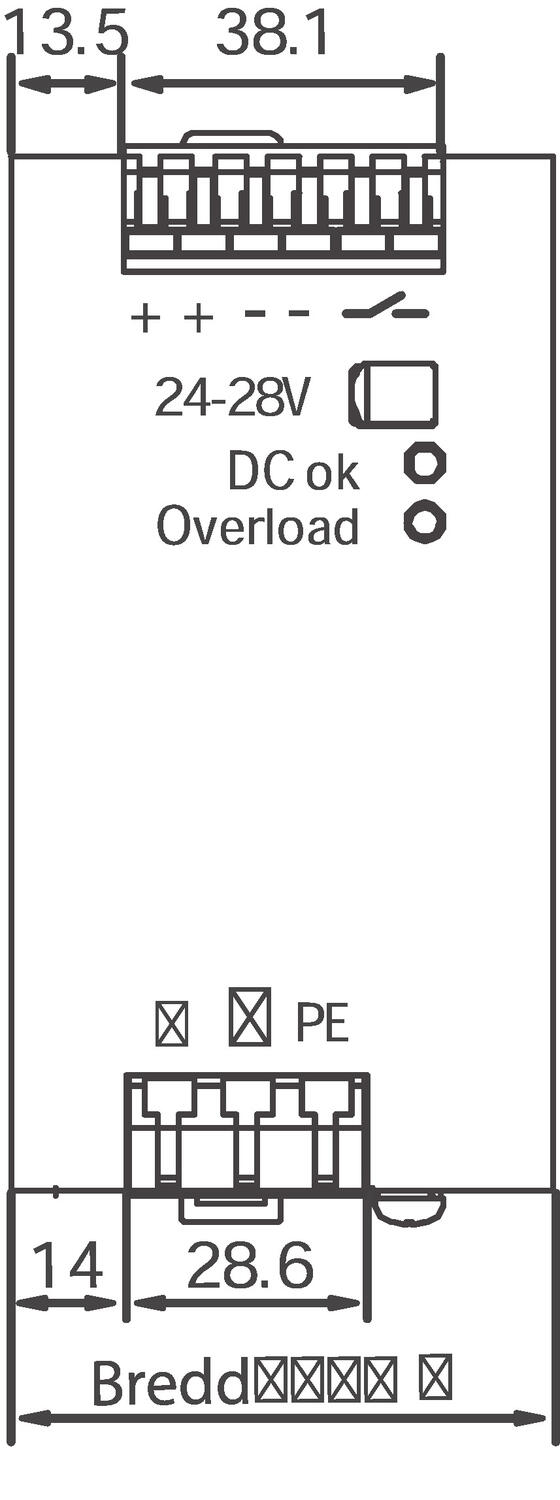

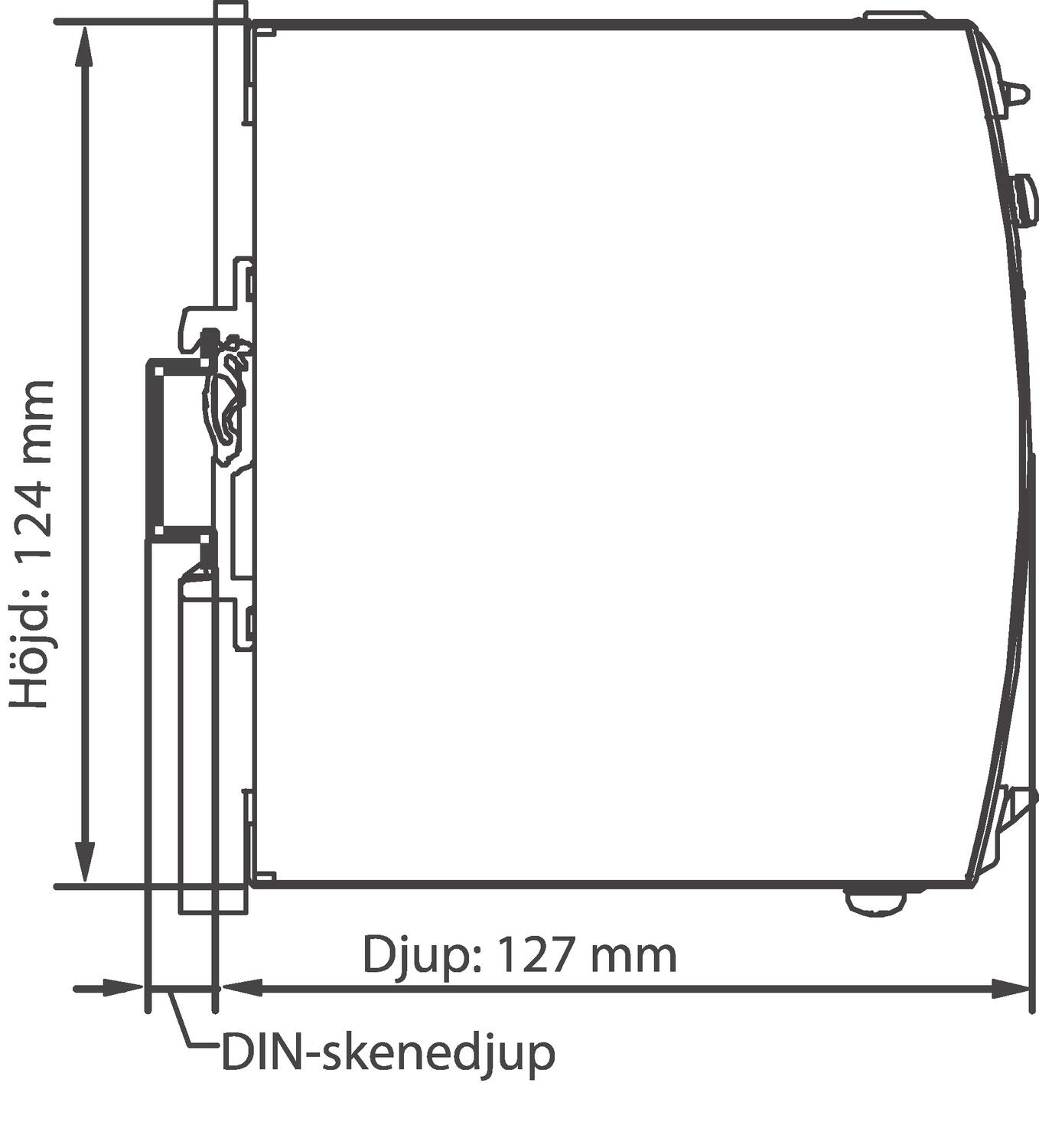

Mål |
|
| Bredde | 65 mm |
| Højde | 124 mm |
| Dybde | 127 mm |
*Invisible Heading* |
|
|---|---|
| Vægt | 0,89 kg |
Øvrigt |
|
| Godkendelser | CE, CSA, UL |
| Holdetid | Typ. 22 ms @ 600 V DC |
| IP-klasse | IP20 |
| Type klemme | Fjederklemme |
| Materiale kapsling | Aluminium |
| Rippel, max | 100 mV pp |
| Serie | Dimension Q |
| Reduktion strøm over +60 til +70 ° C | 12 W/°C |
| Temperaturområde uden reduktion fra | -25 °C |
| Temperaturområde uden reduktion til | 60 °C |
| Opstartsforsinkelse | 350 ms |
| Type strømforsyning | DC-DC |
| Aktivt transientfilter | Ja |
| DC-OK relæudgang | Ja |
Produktbeskrivelse
DC-DC-konverteren er optimeret for tilslutning til frekvensomformeres DC-bus/trin. Denne spænding er normalt ikke filtreret, har høj EMI, og producerer høje krybestrømme. Konverteren har et meget robust indgangstrin og -filter, som medfører pålidelig drift selv ved forsyningsspændinger med et meget højt interferensniveau. Dobbelte integrerede 600 V DC-sikringer, hvilket sparer plads og penge. I tilfælde af en strømafbrydelse fungerer motorerne som generatorer, og returnerer effekt til frekvensomformernes kondensatorer, som derefter forsyner DC-DC-konverteren med spænding. Det medfører, at 24 V DC bibeholdes, og der kan udføres et kontrolleret stop. Bonuseffekten giver en ekstra 25 % reserve med fastholdt 24 V, hvilket er en fordel, når tilsluttede laster har høje startstrømme. Konverteren har polaritetsbeskyttelse og en minimal indgangsstødstrøm. Desuden findes en relæudgang (DC OK), som deaktiveres, når udgangsspændingen afviger mere end 10 % fra den indstillede værdi.
