PULS

12/24V DC for eksternt batteri 3,9-40 Ah

PULS DC UPS

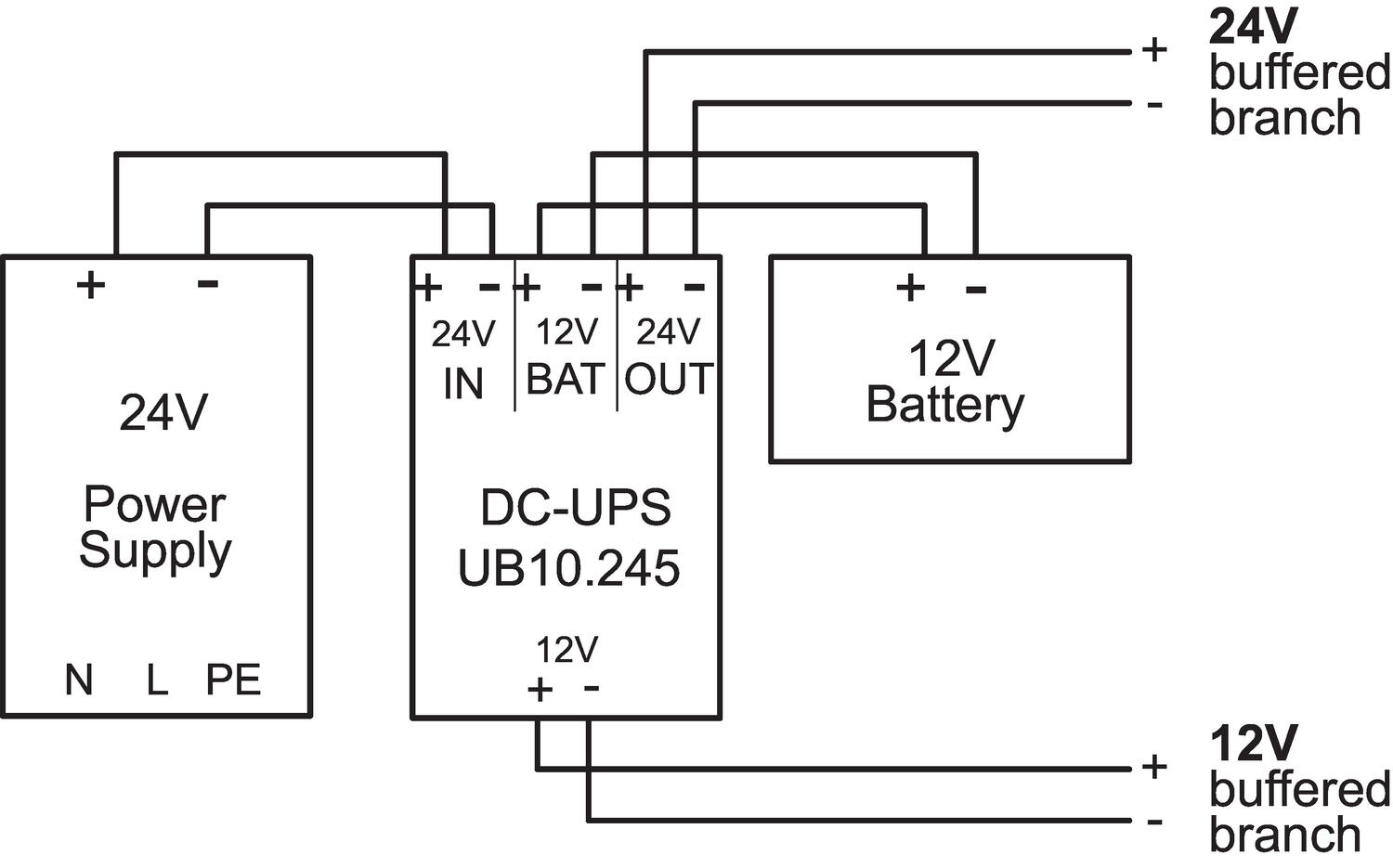

Et DC-UPS-system består af en styreenhed, et batteri og en strømforsyning med tilstrækkelig effekt til applikationen. I tilfælde af strømafbrydelse skiftes automatisk til batteriet, som forsyner de tilsluttede laster. Styreenheden kræver blot ét 12 V-batteri, som derefter omdanner batterispændingen til 22,3 V DC. To batterier skal ikke nødvendigvis matche hinanden, og udgangsspændingen følger ikke batteriets afladningskurve, men er i stedet konstant på 22,3 V. Batterikapaciteten anvendes 100 % i forhold til to batterier forbundet i serie, hvor et af batterierne ikke er fuld opladet.

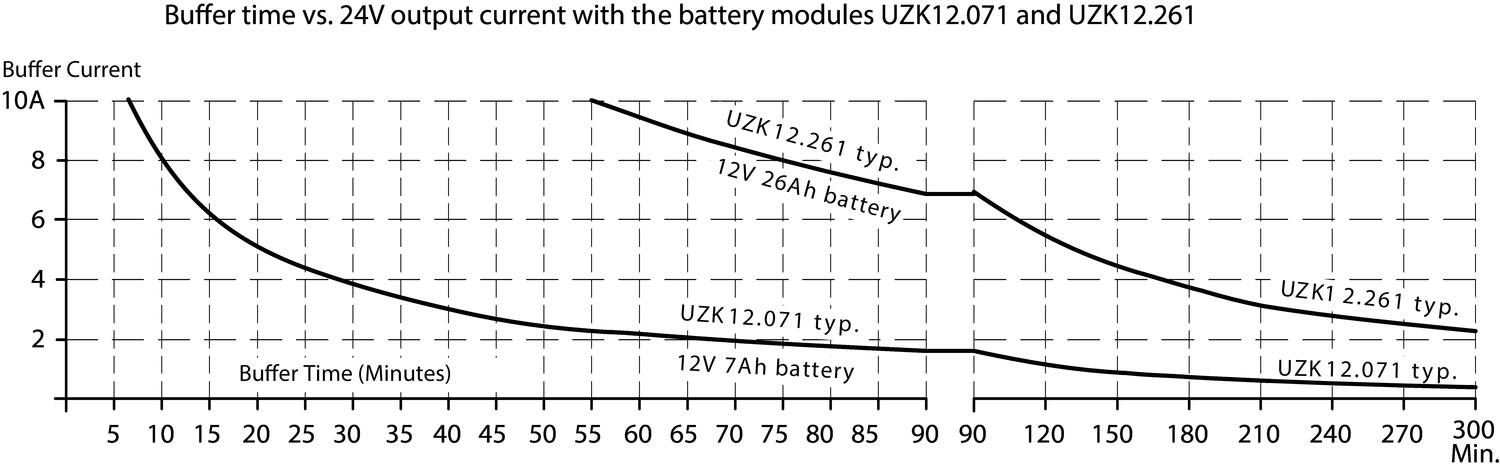

To relæudgange angiver status. Modulet er klart (batterikapacitet > 85 %) og modulet er aktivt. (buffertilstand). Styreenheden tester batteriets tilstand i cykler. Når det er tid til at udskifte batteriet, aktiveres en relæudgang (udskift batteri). På forsiden vælges en optimeret endelig opladningsspænding i forhold til omgivelsestemperaturen. Der findes tre forskellige muligheder: 10 °C, 25 °C og 40 °C. Buffertiden kan indstilles til forskellige tidsintervaller for at spare batterikapacitet.

Ved valg af konstant afladning vil udgangsspændingen være aktiv, indtil batteriet er næsten helt afladet, hvorefter styreenheden udkobler batteriet. I tilfælde af fejl på batterisikringen, deaktiveres „klar“-udgangen, og en rød lysdiode lyser på styreenheden. Udgangen er strømbegrænset og udkobler sig selv ca. 5 sekunder efter en kortslutning for at spare batteriet og samtidigt undgå at udløse batterisikringen.

(I tilfælde af en kortslutning i buffertilstand producerer modulet ca. 20 A, hvilket hjælper med at udløse eventuelle sekundære sikringer). Overvågning af batterisikringen og strømbegrænsning i tilfælde af kortslutninger giver øget pålidelighed, og garanterer, at UPS'en fungerer efter en kortslutning. Indgangen er galvanisk isoleret fra udgangssiden.



  • Kræver blot ét 12 V DC-batteri
  • Valgfrie buffertidsrum
  • Relæudgange til status
  • Optimeret opladning af batteri
  • Relæudgange til status

Udvalgt variant

210624_812.tif

DC-UPS modul 12/24V DC 10A 3,9-40Ah

Art:

Udvalgt variant

Specifikationer

Indgangsdata

Indgangsstrøm ved ladning 1,2 A
Indgangsspænding fra aggregat 24 V DC
Indgangsspænding for indkobling af batteri 22,8 V DC
Indgangsspænding fra batteri 12 V DC

Udgangsdata

Udgangsspænding min 12 V DC
Udgangsspænding ved batteridrift 22,25
Udgangsstrøm ved normal drift max 15 A
Output Current At 12 V DC 5 A
Udgangsstrøm ved batteridrift max 10 A (15 A @ 5 s)
Udgangsspænding max 24 V DC
Output Voltage At Buffering 22,25 V DC
Udgangsspænding normal drift 24 V DC
Output current at 24 V dc 10 A

Virkningsgrad/Levetid/MTBF

Levetid 114 000 h @ 10 A, 40 °C
Virkningsgrad 97,5 %
MTBF (IEC 61709) 788 000 h @ 10 A, 40 °C

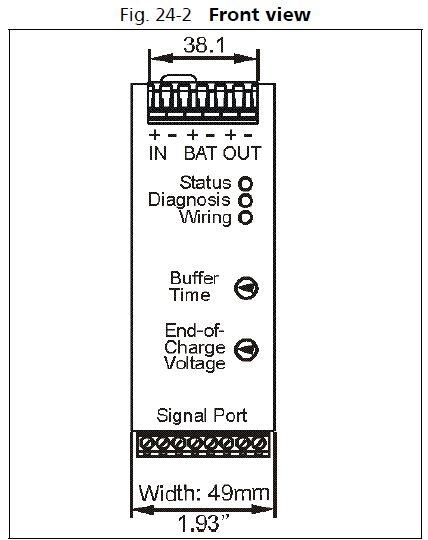

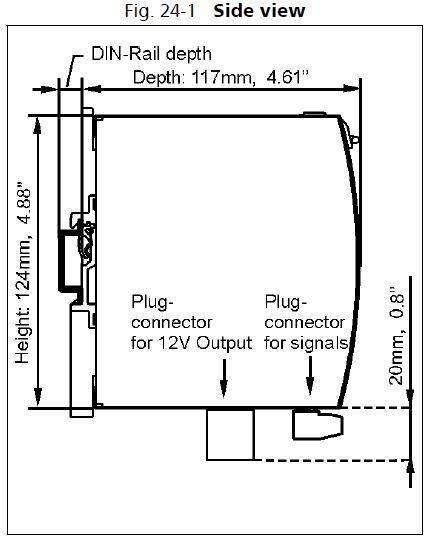

Mål

Vægt 0,65 kg
Dybde 117 mm
Bredde 49 mm
Højde 124 mm

Øvrigt

Ladestrøm til batteri typisk 1,5 A
IP-klasse IP20
Rippel, max 20 mV pp
Spændingsniveau for indkobling af batteri 22,3 V DC
Reduktion strøm over +60 til +70 ° C 5 W/°C
Temperaturområde uden reduktion fra -25 °C
Tilladelige batteristørrelser 3,9-40 Ah
Godkendelser CB, CE, CSA, CSA US, EX, IECEx, UL
Temperaturområde uden reduktion til 50 °C
Materiale kapsling Aluminium
Type strømforsyning DC-UPS

Produktbeskrivelse

Et DC-UPS-system består af en styreenhed, et batteri og en strømforsyning med tilstrækkelig effekt til applikationen. I tilfælde af strømafbrydelse skiftes automatisk til batteriet, som forsyner de tilsluttede laster. Styreenheden kræver blot ét 12 V-batteri, som derefter omdanner batterispændingen til 22,3 V DC. To batterier skal ikke nødvendigvis matche hinanden, og udgangsspændingen følger ikke batteriets afladningskurve, men er i stedet konstant på 22,3 V. Batterikapaciteten anvendes 100 % i forhold til to batterier forbundet i serie, hvor et af batterierne ikke er fuld opladet.

To relæudgange angiver status. Modulet er klart (batterikapacitet > 85 %) og modulet er aktivt. (buffertilstand). Styreenheden tester batteriets tilstand i cykler. Når det er tid til at udskifte batteriet, aktiveres en relæudgang (udskift batteri). På forsiden vælges en optimeret endelig opladningsspænding i forhold til omgivelsestemperaturen. Der findes tre forskellige muligheder: 10 °C, 25 °C og 40 °C. Buffertiden kan indstilles til forskellige tidsintervaller for at spare batterikapacitet.

Ved valg af konstant afladning vil udgangsspændingen være aktiv, indtil batteriet er næsten helt afladet, hvorefter styreenheden udkobler batteriet. I tilfælde af fejl på batterisikringen, deaktiveres „klar“-udgangen, og en rød lysdiode lyser på styreenheden. Udgangen er strømbegrænset og udkobler sig selv ca. 5 sekunder efter en kortslutning for at spare batteriet og samtidigt undgå at udløse batterisikringen.

(I tilfælde af en kortslutning i buffertilstand producerer modulet ca. 20 A, hvilket hjælper med at udløse eventuelle sekundære sikringer). Overvågning af batterisikringen og strømbegrænsning i tilfælde af kortslutninger giver øget pålidelighed, og garanterer, at UPS'en fungerer efter en kortslutning. Indgangen er galvanisk isoleret fra udgangssiden.
