PULS
24V DC Buffermoduler
PULS DC UPS

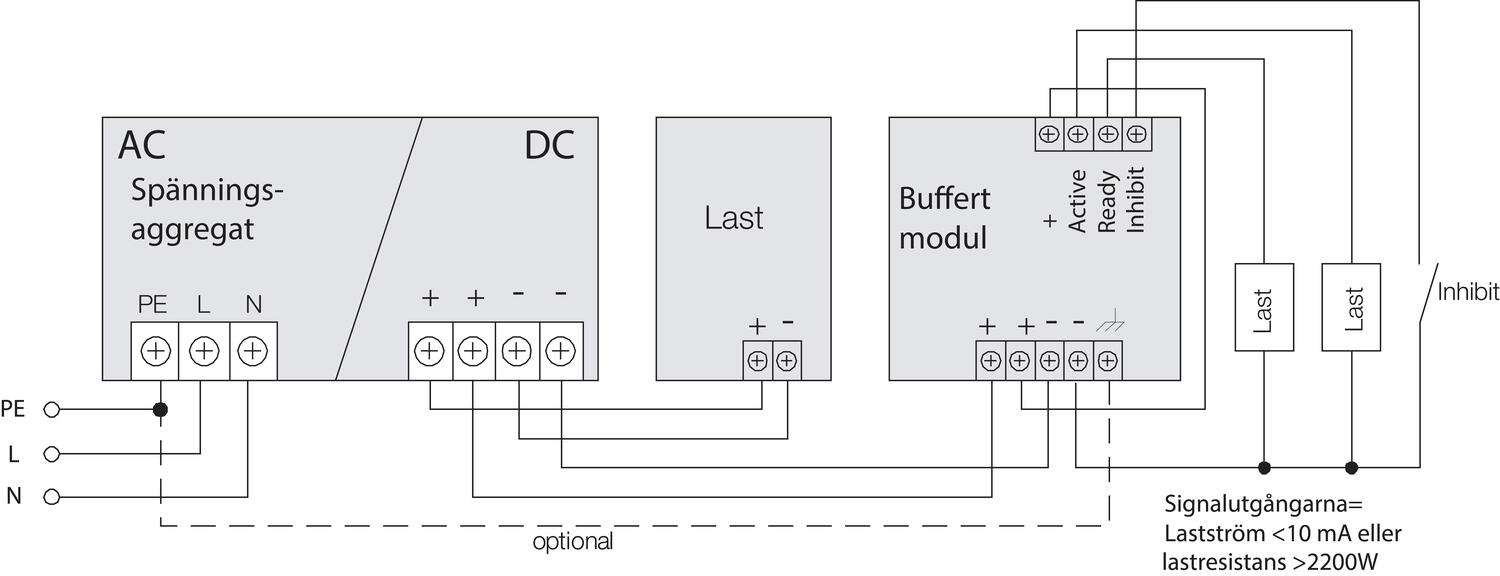

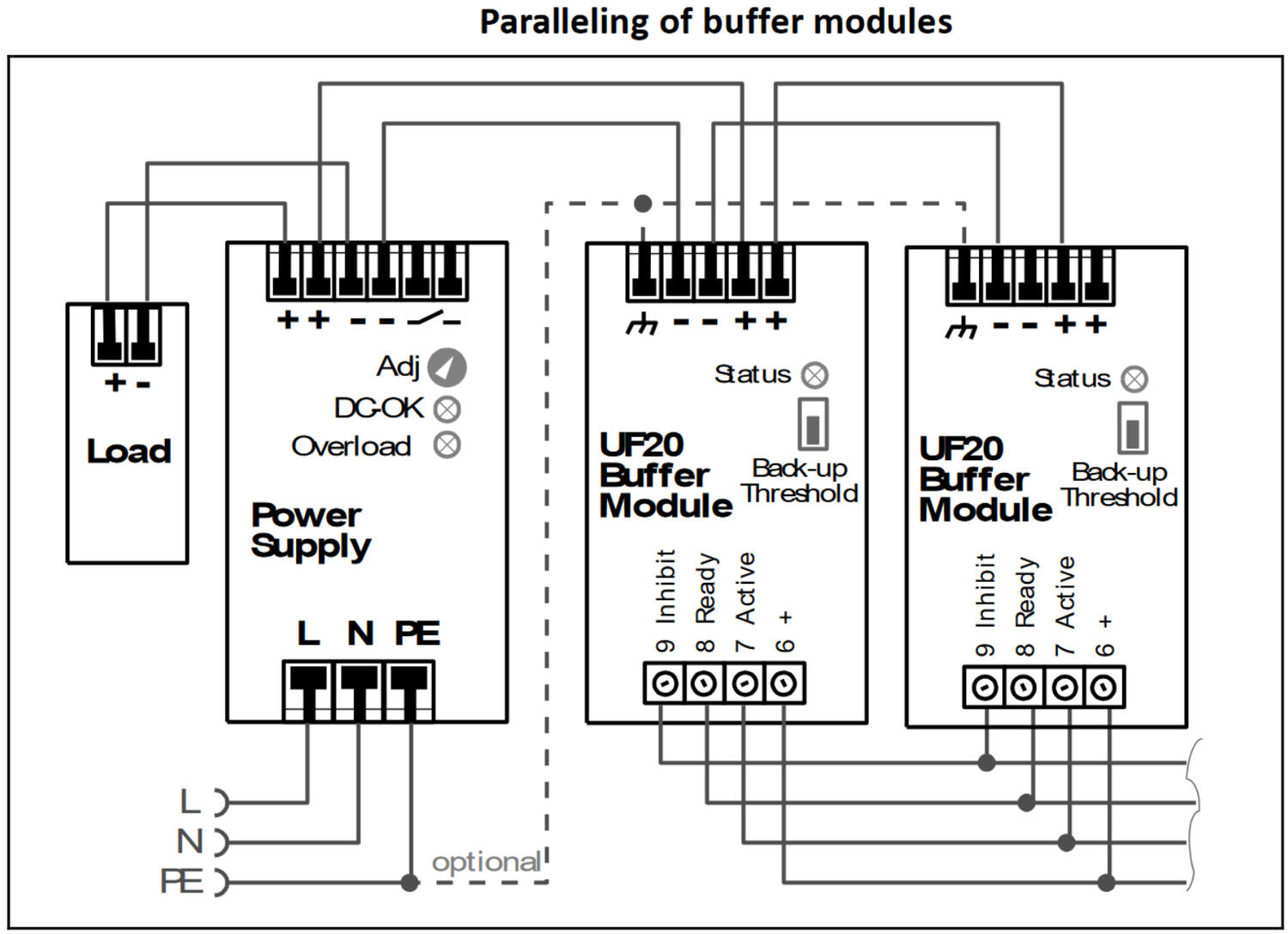

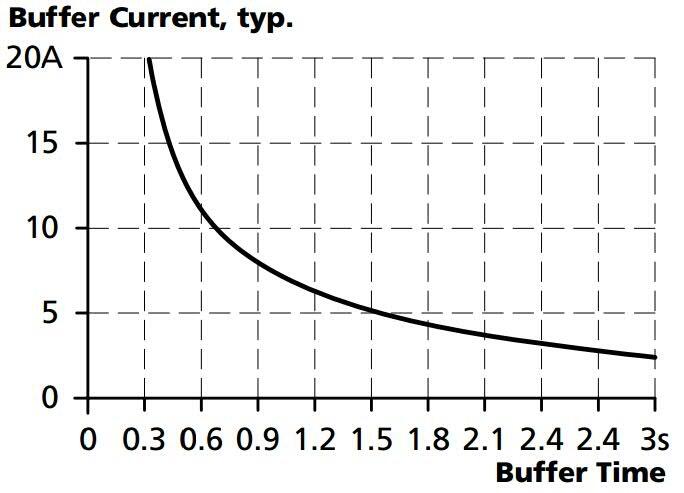

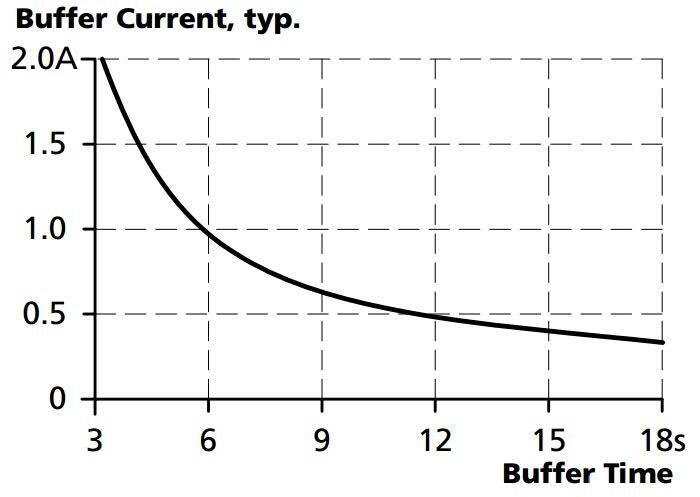

Puls buffer modul er forbundet parallelt med 24 V DC udgangen på strømforsyningen og oplades ved hjælp af en kondensator bank. Hvis forsyningsspændingens primærspænding forsvinder, og udgangsspændingen falder til 22,5 V DC, tændes buffermodulet automatisk og overvinder spændingsfaldet. Buffermodulet kan levere 20 A / 24 V DC i 200 ms (hvis belastningsstrømmen er lavere, det øger også tiden). Parallelt tilslutning af to moduler fordobles tiden til 20 A alt. Du kan tilslutte op til 40 A strømforsyning med 200 ms tid.

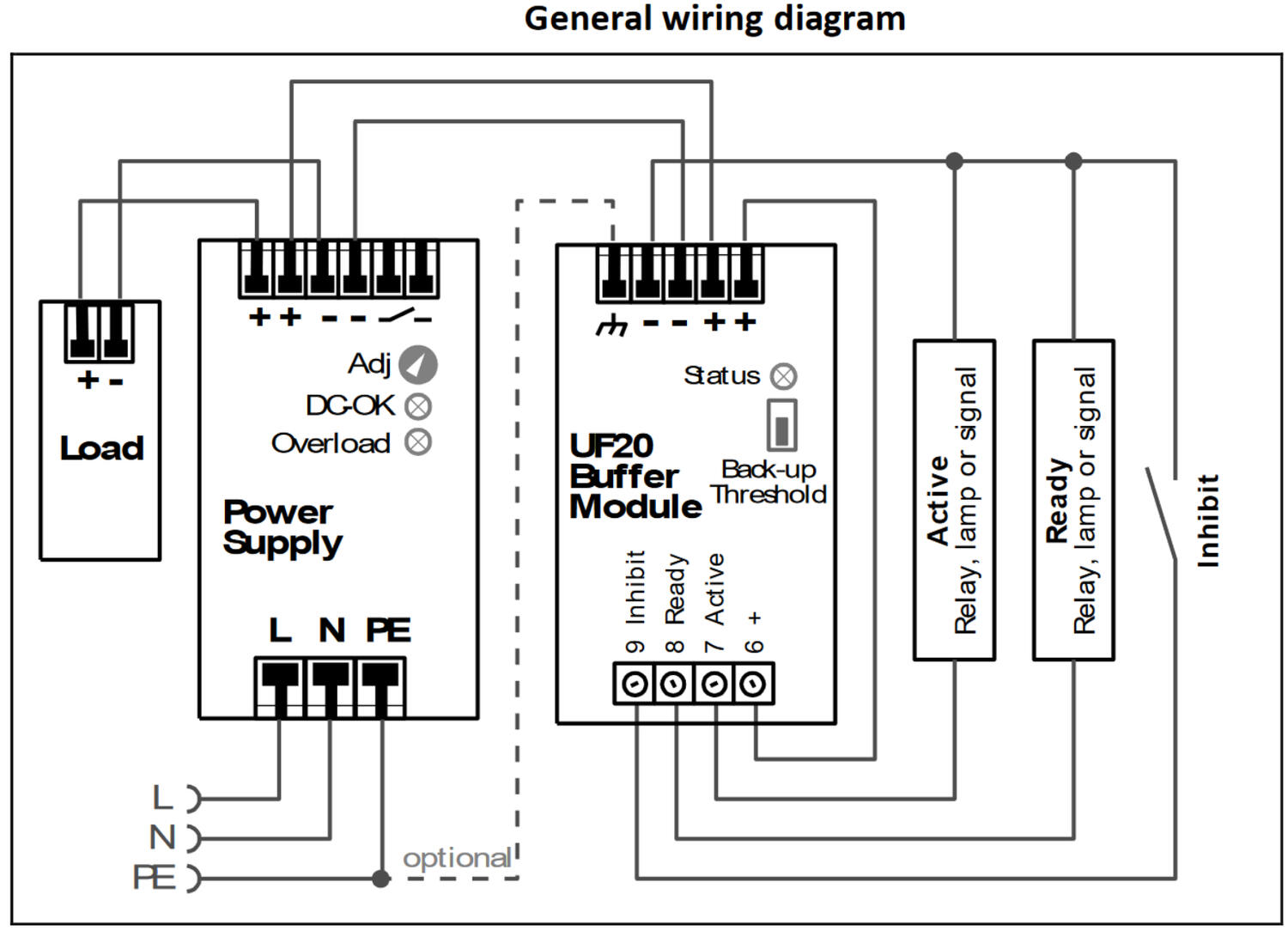

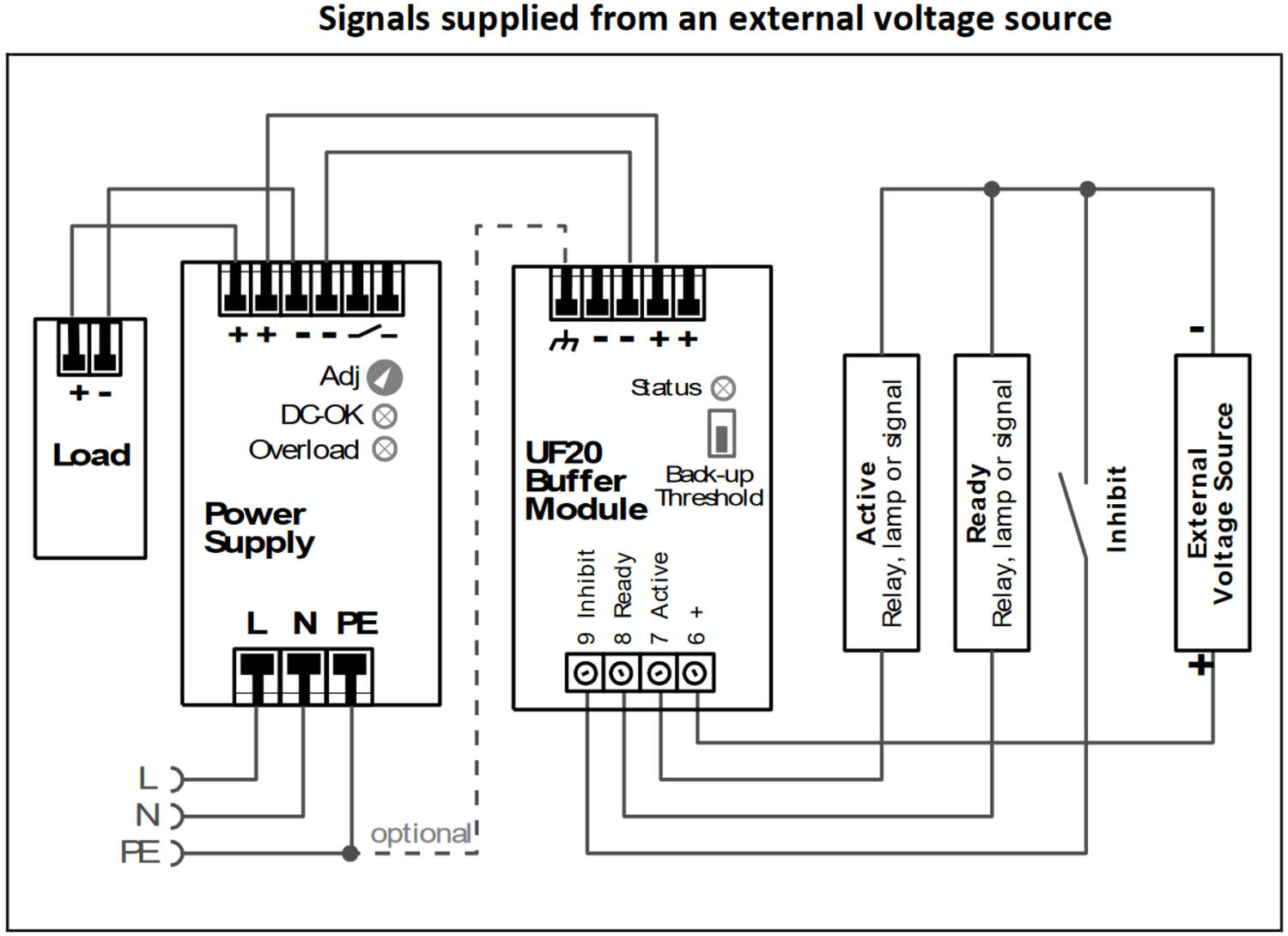

Der er to statusudgange, der angiver, hvornår buffermodulet er klar til at genindlæse og når det er aktivt. Derudover er der en indgang til afbrydelse af modulet for eksempel sikkerhedskredsløb og service. En LED foran viser status. Buffermodulet kræver ingen vedligeholdelse, da det mangler batteri og passer til alle applikationer, hvor du vil undgå at stoppe på grund af midlertidigt strømafbrydelse.
V -1 V skal anvendes ved drift ved spændinger højere end 24 V DC, eksempler til kompensering af spændingsfald i kabler. Modulet vil derefter blive aktiveret, når spændingen falder til under 1 V og den indstillede spænding, hurtigere end 0,54 V / sec (for faldet er langsommere end 0,54 V / s, bufferen modul som spænding når 22,5 V DC).
Godkendelser
Se downloadbare filer samt links nedenfor.
- Belastningsstrøm 200 A
- Vedligeholdelsesfri
- Overfører midlertidigt spændingsfald
- Relæudgange til status
Udvalgt variant
Buffermodul 24V DC 20A 200ms
Art:
Udvalgt variant
Specifikationer
Indgangsdata |
|
|---|---|
| Indgangsspænding fra aggregat | 24 V DC |
| Indgangsstrøm ved ladning | 0,6 A |
Udgangsdata |
|
| Output Current In Buffer Mode Max | 20 A |
| Output current at 24 V dc | 20 A |
| Udgangsspænding normal drift | 24 V DC |
| Output Voltage At Buffering | 22,5 V DC |
| Udgangsstrøm ved normal drift max | 20 A |
Virkningsgrad/Levetid/MTBF |
|
| Virkningsgrad | 99 % |
| Levetid | 166 000 h @ 40 °C, stand-by mode |
| MTBF (IEC 61709) | 2 327 000 h @ 40 °C, stand-by mode |

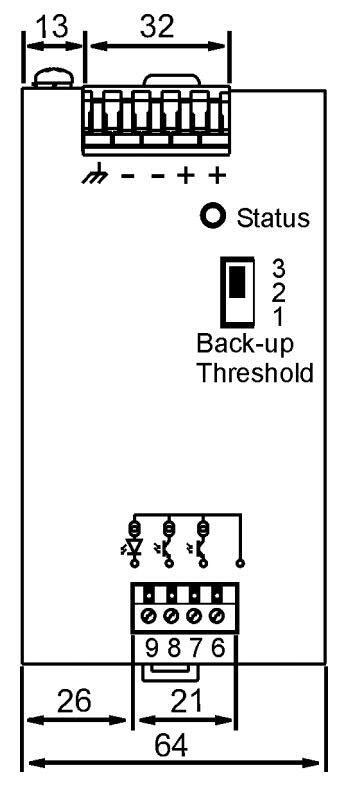

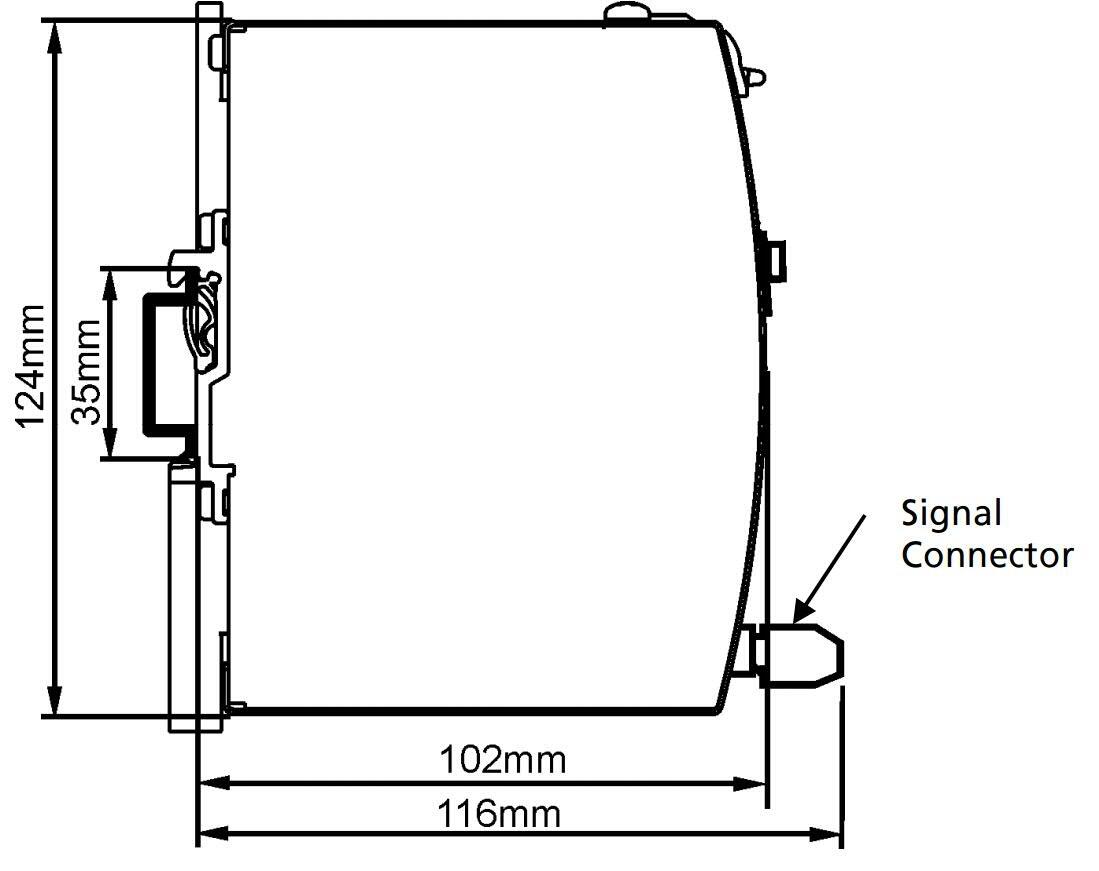

Mål |
|
| Bredde | 64 mm |
| Højde | 124 mm |
*Invisible Heading* |
|
|---|---|
| Dybde | 102 mm |
| Vægt | 0,74 kg |
Øvrigt |
|
| Godkendelser | CB, CE, CSA, CSA US, UL |
| IP-klasse | IP20 |
| Ladestrøm til batteri typisk | 0,6 A |
| Materiale kapsling | Aluminium |
| Rippel, max | 200 mV pp |
| Voltage Level Of Activation Of The Buffer Module | 22,5 V DC |
| Temperaturområde uden reduktion fra | -25 °C |
| Temperaturområde uden reduktion til | 70 °C |
| Type strømforsyning | Buffermodul |
Produktbeskrivelse
Puls buffer modul er forbundet parallelt med 24 V DC udgangen på strømforsyningen og oplades ved hjælp af en kondensator bank. Hvis forsyningsspændingens primærspænding forsvinder, og udgangsspændingen falder til 22,5 V DC, tændes buffermodulet automatisk og overvinder spændingsfaldet. Buffermodulet kan levere 20 A / 24 V DC i 200 ms (hvis belastningsstrømmen er lavere, det øger også tiden). Parallelt tilslutning af to moduler fordobles tiden til 20 A alt. Du kan tilslutte op til 40 A strømforsyning med 200 ms tid.
Der er to statusudgange, der angiver, hvornår buffermodulet er klar til at genindlæse og når det er aktivt. Derudover er der en indgang til afbrydelse af modulet for eksempel sikkerhedskredsløb og service. En LED foran viser status. Buffermodulet kræver ingen vedligeholdelse, da det mangler batteri og passer til alle applikationer, hvor du vil undgå at stoppe på grund af midlertidigt strømafbrydelse.
V -1 V skal anvendes ved drift ved spændinger højere end 24 V DC, eksempler til kompensering af spændingsfald i kabler. Modulet vil derefter blive aktiveret, når spændingen falder til under 1 V og den indstillede spænding, hurtigere end 0,54 V / sec (for faldet er langsommere end 0,54 V / s, bufferen modul som spænding når 22,5 V DC).
Godkendelser
Se downloadbare filer samt links nedenfor.
