PULS

24V DC for eksternt batteri 17-130Ah

PULS DC UPS

UB10.242 er primært beregnet til at blive brugt, hvor der er krav til lange backup tider med relativt lav effekt. Et komplet DC-UPS-system består af en controller og batteri og strømforsyningsenheder med passende strøm til applikationen. I tilfælde af strømsvigt er batteriet automatisk tilsluttet og tilsluttede belastninger. Styreenheden 1 kræver kun 12 V batteri, som derefter omdanner batterispændingen på 22,3 V DC, behøver de ikke matche de 2 batterier med hinanden og udgangsspændingen er ikke kurven batteriafladningsindikatoren er konstant uden 22,3 V. Batterikapaciteten anvendes 100% over to Serie-tilsluttede batterier, hvor et af batterierne ikke er fuldt opladet.



To relæudgange angiver status; modul klar (batterikapacitet> 85%) og modul aktiv (backup mode). Kontrolenheden tester batteriets tilstand i cykler, når det er på tide at skifte batteri, aktiveres et relæudgang (udskift batteri). Regulatoren har en indbygget temperatursensor til optimering af slutladningsspændingen, hvis batteriet er placeret andetsteds, og omgivelsestemperaturen adskiller sig fra controlleren, skal der laves en kompensation, som sker ved hjælp af en frontkontakt. For at opnå den længste batterilevetid anbefales det at placere batteriet i den køligste del af kabinettet.

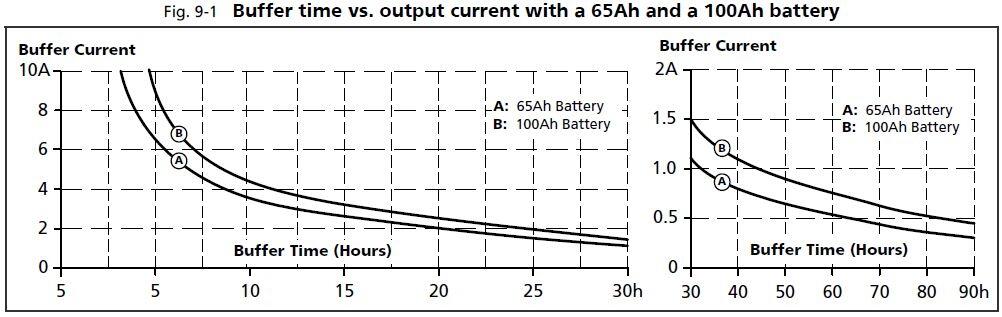

Backup-tiden afhænger af batteriets kapacitet og ydeevne samt opladningsstrømmen. I databladet viser vi nogle gange forskellige batterier. Regulatoren beskytter batteriet mod dyb udladning. Betjeningsenheden slukker backupfunktionen, når batterispændingen falder under en given værdi. Der er også en indgang, Inhibit til ekstern afbrydelse af backup tid.

Hvis batterisikringen er defekt, falder Output-udgangen, og der lyser en rød LED på styreenheden. Udgangen er strømbegrænset og slukker ca. 5 sekunder efter en kortslutning for at spare batteriet, mens batterisvigt undgås. (Med kortslutning i batterimodus forlader modulet ca. 20 A, hvilket hjælper med at trimme eventuelle sekundære sikringer).



Overvågning af batterisikring og kortslutningsstrømbegrænsning giver øget sikkerhed og sikkerhed for, at UPS'en fungerer efter en kortslutning. Indgangen er galvanisk isoleret fra udgangssiden.





Godkendelser

Se downloadbare filer samt links nedenfor.



UL 508 Listed USA

UL 508 Listed Canada

UL 60950-1 USA

UL 60950-1 Canada



  • Belastningsstrøm 10 A
  • Kræver blot ét 12 V DC-batteri
  • Batteriopladning med temperaturkompensation
  • Elektronisk overbelastning / kortslutningsbeskyttelse
  • Relæudgange til status

Udvalgt variant

Photo of UB10.242

DC-UPS modul 24VDC 17-130Ah

Art:

Udvalgt variant

Specifikationer

Indgangsdata

Indgangsspænding fra aggregat 24 V DC
Indgangsspænding fra batteri 12 V DC
Indgangsspænding for indkobling af batteri 22,8 V DC
Indgangsstrøm ved ladning 2 A

Udgangsdata

Output current at 24 V dc 10 A
Udgangsspænding ved batteridrift 22,25
Udgangsspænding normal drift 24 V DC
Output Voltage At Buffering 22,25 V DC
Udgangsstrøm ved batteridrift max 10 A (15 A @ 5 s)
Udgangsstrøm ved normal drift max 15 A

Virkningsgrad/Levetid/MTBF

Virkningsgrad 97,8 %
Levetid 114 000 h @ 10 A, 40 °C
MTBF (IEC 61709) 886 000 h @ 10 A, 40 °C

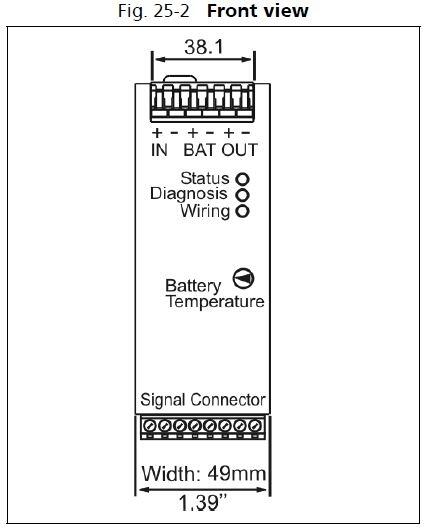

Mål

Bredde 49 mm

*Invisible Heading*

Højde 124 mm
Dybde 117 mm
Vægt 0,545 kg

Øvrigt

Godkendelser ABS, CB, CE, CSA, CSA US, EX, GL, IECEx, UL
IP-klasse IP20
Ladestrøm til batteri typisk 3 A
Materiale kapsling Aluminium
Rippel, max 20 mV pp
Spændingsniveau for indkobling af batteri 22,3 V DC
Temperaturområde uden reduktion fra -25 °C
Temperaturområde uden reduktion til 50 °C
Tilladelige batteristørrelser 17-130 Ah
Type strømforsyning DC-UPS

Produktbeskrivelse

UB10.242 er primært beregnet til at blive brugt, hvor der er krav til lange backup tider med relativt lav effekt. Et komplet DC-UPS-system består af en controller og batteri og strømforsyningsenheder med passende strøm til applikationen. I tilfælde af strømsvigt er batteriet automatisk tilsluttet og tilsluttede belastninger. Styreenheden 1 kræver kun 12 V batteri, som derefter omdanner batterispændingen på 22,3 V DC, behøver de ikke matche de 2 batterier med hinanden og udgangsspændingen er ikke kurven batteriafladningsindikatoren er konstant uden 22,3 V. Batterikapaciteten anvendes 100% over to Serie-tilsluttede batterier, hvor et af batterierne ikke er fuldt opladet.



To relæudgange angiver status; modul klar (batterikapacitet> 85%) og modul aktiv (backup mode). Kontrolenheden tester batteriets tilstand i cykler, når det er på tide at skifte batteri, aktiveres et relæudgang (udskift batteri). Regulatoren har en indbygget temperatursensor til optimering af slutladningsspændingen, hvis batteriet er placeret andetsteds, og omgivelsestemperaturen adskiller sig fra controlleren, skal der laves en kompensation, som sker ved hjælp af en frontkontakt. For at opnå den længste batterilevetid anbefales det at placere batteriet i den køligste del af kabinettet.



Backup-tiden afhænger af batteriets kapacitet og ydeevne samt opladningsstrømmen. I databladet viser vi nogle gange forskellige batterier. Regulatoren beskytter batteriet mod dyb udladning. Betjeningsenheden slukker backupfunktionen, når batterispændingen falder under en given værdi. Der er også en indgang, Inhibit til ekstern afbrydelse af backup tid.

Hvis batterisikringen er defekt, falder Output-udgangen, og der lyser en rød LED på styreenheden. Udgangen er strømbegrænset og slukker ca. 5 sekunder efter en kortslutning for at spare batteriet, mens batterisvigt undgås. (Med kortslutning i batterimodus forlader modulet ca. 20 A, hvilket hjælper med at trimme eventuelle sekundære sikringer).



Overvågning af batterisikring og kortslutningsstrømbegrænsning giver øget sikkerhed og sikkerhed for, at UPS'en fungerer efter en kortslutning. Indgangen er galvanisk isoleret fra udgangssiden.





Godkendelser

Se downloadbare filer samt links nedenfor.



UL 508 Listed USA

UL 508 Listed Canada

UL 60950-1 USA

UL 60950-1 Canada
