PULS

24V DC med integreret batteri 5Ah

PULS DC UPS

DC-UPS-controller med 5A integreret batteri med høj effekt. Batteriet er let at udskifte ved at løsne en skrue i fronten. I tilfælde af strømsvigt er batteriet automatisk tilsluttet og tilsluttede belastninger. UPS kræver kun 1 12 V batteri, som derefter omdanner batterispændingen på 22,3 V DC, behøver de ikke matche de 2 batterier med hinanden og udgangsspændingen er ikke kurven batteriafladningsindikatoren er konstant uden 22,3 V. Batterikapaciteten anvendes 100% fra med to seriekoblede batterier, hvor et af batterierne ikke er fuldt opladet.

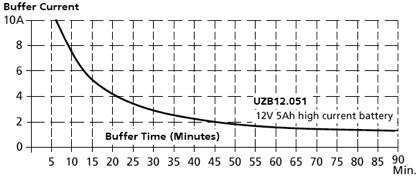

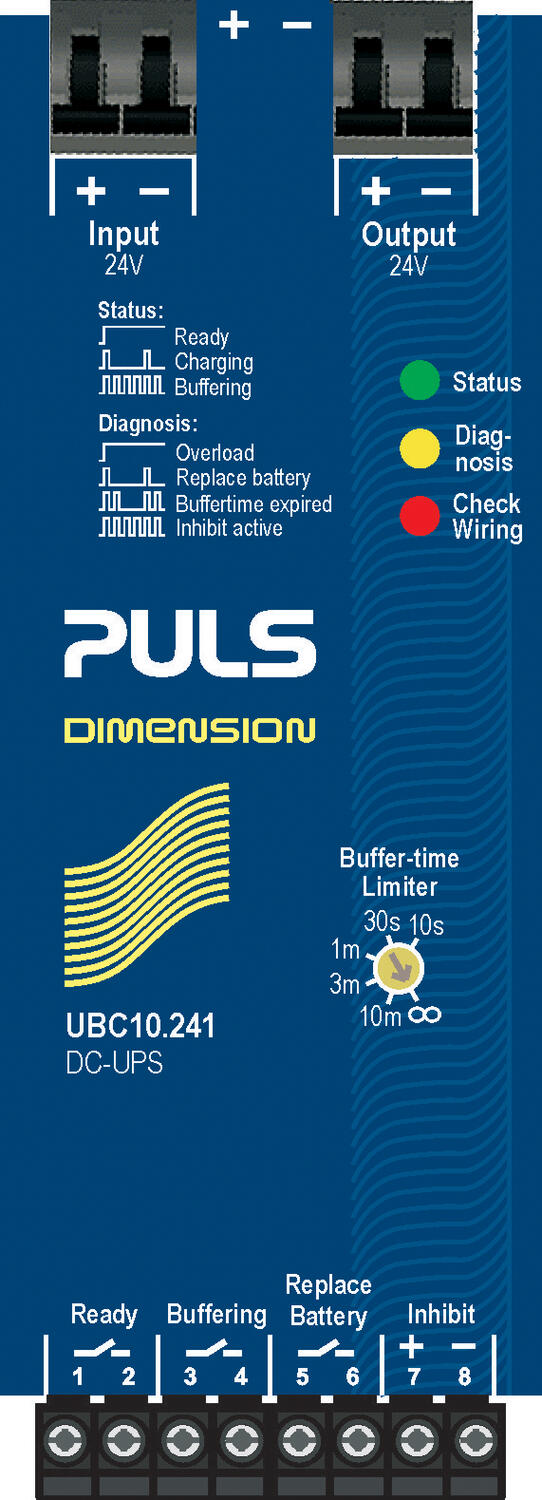

To relæudgange angiver status; modul klar (batterikapacitet> 85%) og modul aktiv (buffer mode). Kontrolenheden tester batteriets tilstand i cykler, når det er på tide at skifte batteri, aktiveres et relæudgang (udskift batteri). En sensor måler temperaturen og optimerer den endelige ladningsspænding. Buffertiden kan indstilles i forskellige tidsintervaller for at spare batterikapacitet. Ved valg af konstant udladning vil udgangsspændingen være aktiv, indtil batteriet når dyb udladning, og styreenheden afbryder batteriet.



Hvis batterisikringen er defekt, falder Output-udgangen, og der lyser en rød LED på styreenheden. Udgangen er strømbegrænset og slukker ca. 5 sekunder efter en kortslutning for at spare batteriet, samtidig med at batteribeskyttelsen undgås. (Med kortslutning i buffermodus forlader modulet ca. 20 A, hvilket hjælper med at rejse eventuelle sekundære sikringer). Overvågning af batterisikring og kortslutningsstrømbegrænsning giver øget sikkerhed og sikkerhed for, at UPS'en fungerer efter en kortslutning. Indgangen er galvanisk isoleret fra udgangssiden.





Godkendelser

Se downloadbare filer samt links nedenfor.



UL 508 Listed USA

UL 508 Listed Canada

UL 60950-1 USA

UL 60950-1 Canada



  • Belastningsstrøm 10 A
  • Kræver blot ét 12 V DC-batteri
  • Integreret 5 Ah høj effekt batteri
  • Relæudgange til status

Udvalgt variant

UBC10 NY med sikr.jpg

DC-UPS modul 24VDC inkl. 5Ah Batteri

Art:

Udvalgt variant

Specifikationer

Indgangsdata

Indgangsspænding fra aggregat 24 V DC
Indgangsspænding fra batteri 12 V DC
Indgangsspænding for indkobling af batteri 22,8 V DC
Indgangsstrøm ved ladning 1,3 A

Udgangsdata

Output current at 24 V dc 10 A
Udgangsspænding ved batteridrift 22,25
Udgangsspænding normal drift 24 V DC
Output Voltage At Buffering 22,25 V DC
Udgangsstrøm ved batteridrift max 10 A (15 A @ 5 s)
Udgangsstrøm ved normal drift max 15 A

Virkningsgrad/Levetid/MTBF

Virkningsgrad 97,8 %
Levetid 137 400 h @ 10 A, 40 °C
MTBF (IEC 61709) 886 000 h @ 10 A, 40 °C

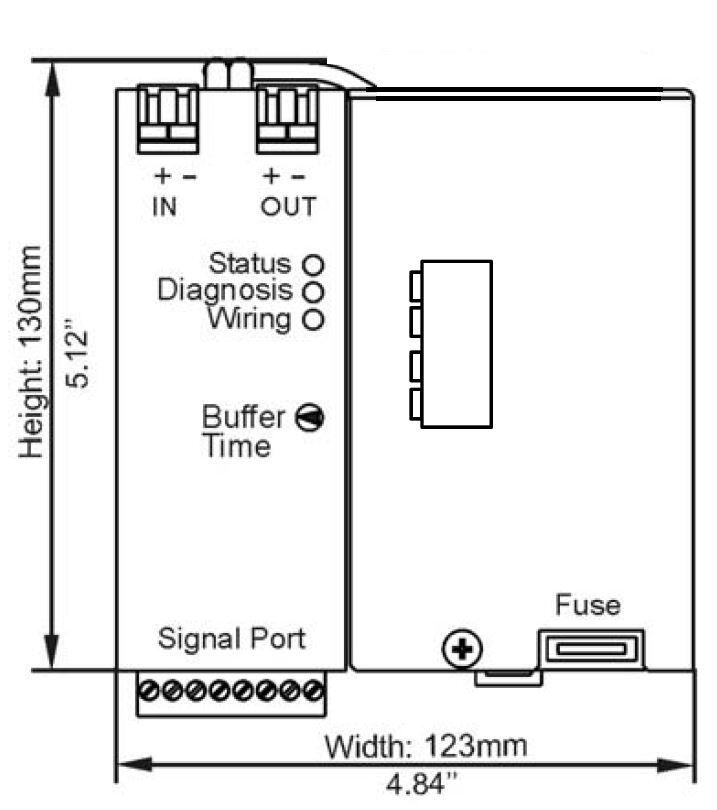

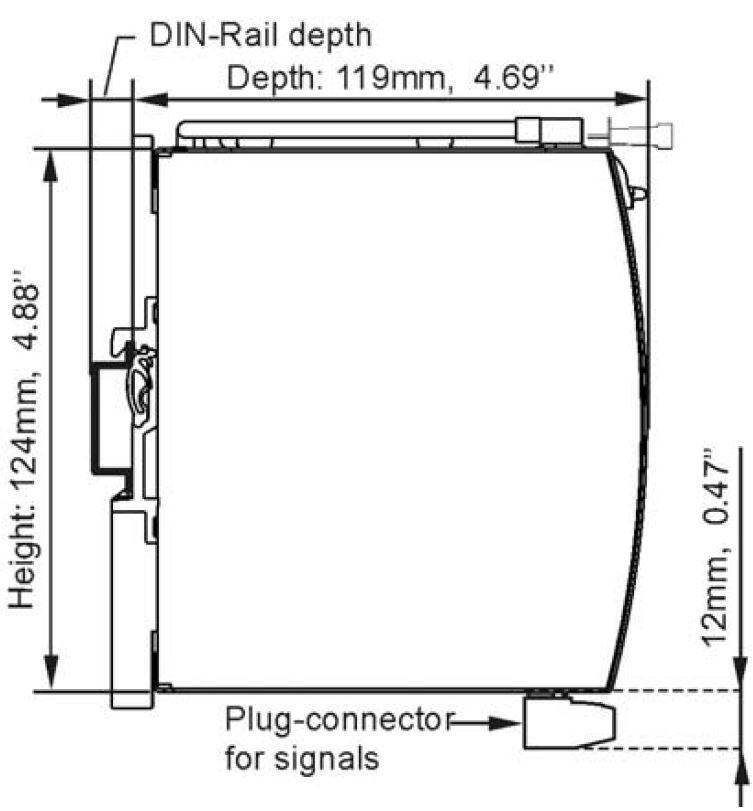

Mål

Bredde 123 mm

*Invisible Heading*

Højde 124 mm
Dybde 119 mm
Vægt 2,85 kg

Øvrigt

Godkendelser ABS, CB, CE, CSA, CSA US, EX, GL, IECEx, UL
IP-klasse IP20
Ladestrøm til batteri typisk 1,5 A
Materiale kapsling Aluminium
Rippel, max 20 mV pp
Temperaturområde uden reduktion fra 0 °C
Temperaturområde uden reduktion til 40 °C
Tilladelige batteristørrelser 5 Ah
Type strømforsyning DC-UPS

Produktbeskrivelse

DC-UPS-controller med 5A integreret batteri med høj effekt. Batteriet er let at udskifte ved at løsne en skrue i fronten. I tilfælde af strømsvigt er batteriet automatisk tilsluttet og tilsluttede belastninger. UPS kræver kun 1 12 V batteri, som derefter omdanner batterispændingen på 22,3 V DC, behøver de ikke matche de 2 batterier med hinanden og udgangsspændingen er ikke kurven batteriafladningsindikatoren er konstant uden 22,3 V. Batterikapaciteten anvendes 100% fra med to seriekoblede batterier, hvor et af batterierne ikke er fuldt opladet.



To relæudgange angiver status; modul klar (batterikapacitet> 85%) og modul aktiv (buffer mode). Kontrolenheden tester batteriets tilstand i cykler, når det er på tide at skifte batteri, aktiveres et relæudgang (udskift batteri). En sensor måler temperaturen og optimerer den endelige ladningsspænding. Buffertiden kan indstilles i forskellige tidsintervaller for at spare batterikapacitet. Ved valg af konstant udladning vil udgangsspændingen være aktiv, indtil batteriet når dyb udladning, og styreenheden afbryder batteriet.



Hvis batterisikringen er defekt, falder Output-udgangen, og der lyser en rød LED på styreenheden. Udgangen er strømbegrænset og slukker ca. 5 sekunder efter en kortslutning for at spare batteriet, samtidig med at batteribeskyttelsen undgås. (Med kortslutning i buffermodus forlader modulet ca. 20 A, hvilket hjælper med at rejse eventuelle sekundære sikringer). Overvågning af batterisikring og kortslutningsstrømbegrænsning giver øget sikkerhed og sikkerhed for, at UPS'en fungerer efter en kortslutning. Indgangen er galvanisk isoleret fra udgangssiden.





Godkendelser

Se downloadbare filer samt links nedenfor.



UL 508 Listed USA

UL 508 Listed Canada

UL 60950-1 USA

UL 60950-1 Canada
