MOLEX

Molex M8/M12-DIN A/DIN B industriel indstøbt kabel

DIN-stik: Model DIN A resp. DIN B Industriel

Antal poler

2+jord

Materiale i poler

PA (polyamid)

Kontaktmodstand

≤5 mΩ

Elektronik

C4: LED+varistor

Pakning

Nitrilprofilpakning

Skrue

M3x25 mm

M8

Samling

M8 gevind

Antal poler

3 stk. (kun to tilsluttet, se tegning)

Fastsat spænding

125 V

Farve

Gul

M12

Samling

M12 gevind

Antal poler

5 stk. (kun tre tilsluttet, se tegning)

Fastsat spænding

250 V vekselstrøm/300 V jævnstrøm

Farve

Gul

Maks. strøm

4 A

IP-klasse

IP65 (DIN-stik) IP68 (M8/M12)

Temperaturområde

PUR kabel: Fast applikation -30 °C til +90 °C
Mobil applikation -5 °C til +90 °C


Kablerne leveres komplet med mærkeplade, skrue og profilpakning i nitril. .

Dimensioner

Embedded connection cables, size 1

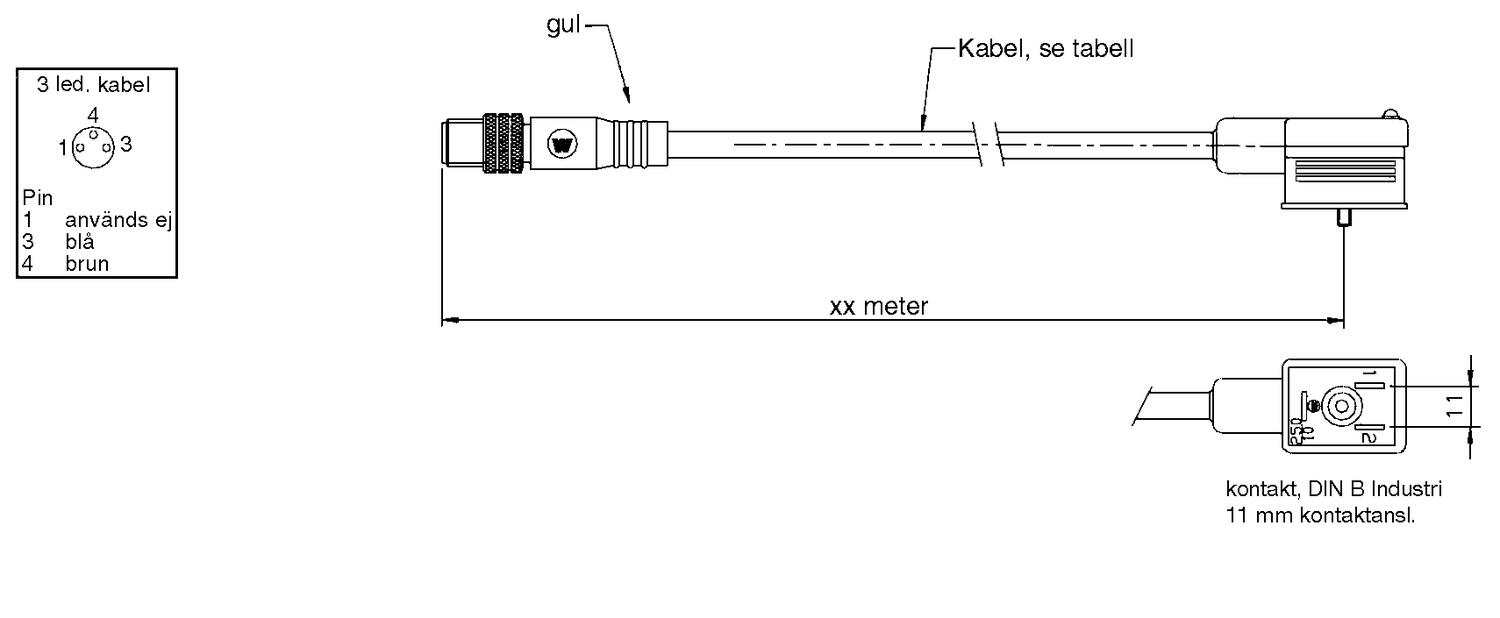

Embedded connection cables, size 2

M8/M12

DIN-stik

3

Blå

2

Blå

4

Brun

1

Brun



Best.nr.

DIN A-M12

Form A - M12

Varenr.
lige M8/M12

Varenr.
vinklet M8/M12

Materiale

Kabellængde

E85000P12M006

E85002P12M006

Indstøbt tilslutningskabler 0,6 m PUR DIN A-vinklet M12

0,6 m

E85000P12M010

E85002P12M010

Indstøbt tilslutningskabler - 1 m pur - din A-vinklet m12

1,0 m

E85000P12M020

E85002P12M020

Indstøbt tilslutningskabler 2,0m PUR DIN A-vinklet M12

2,0 m



DIN A-M8 jord

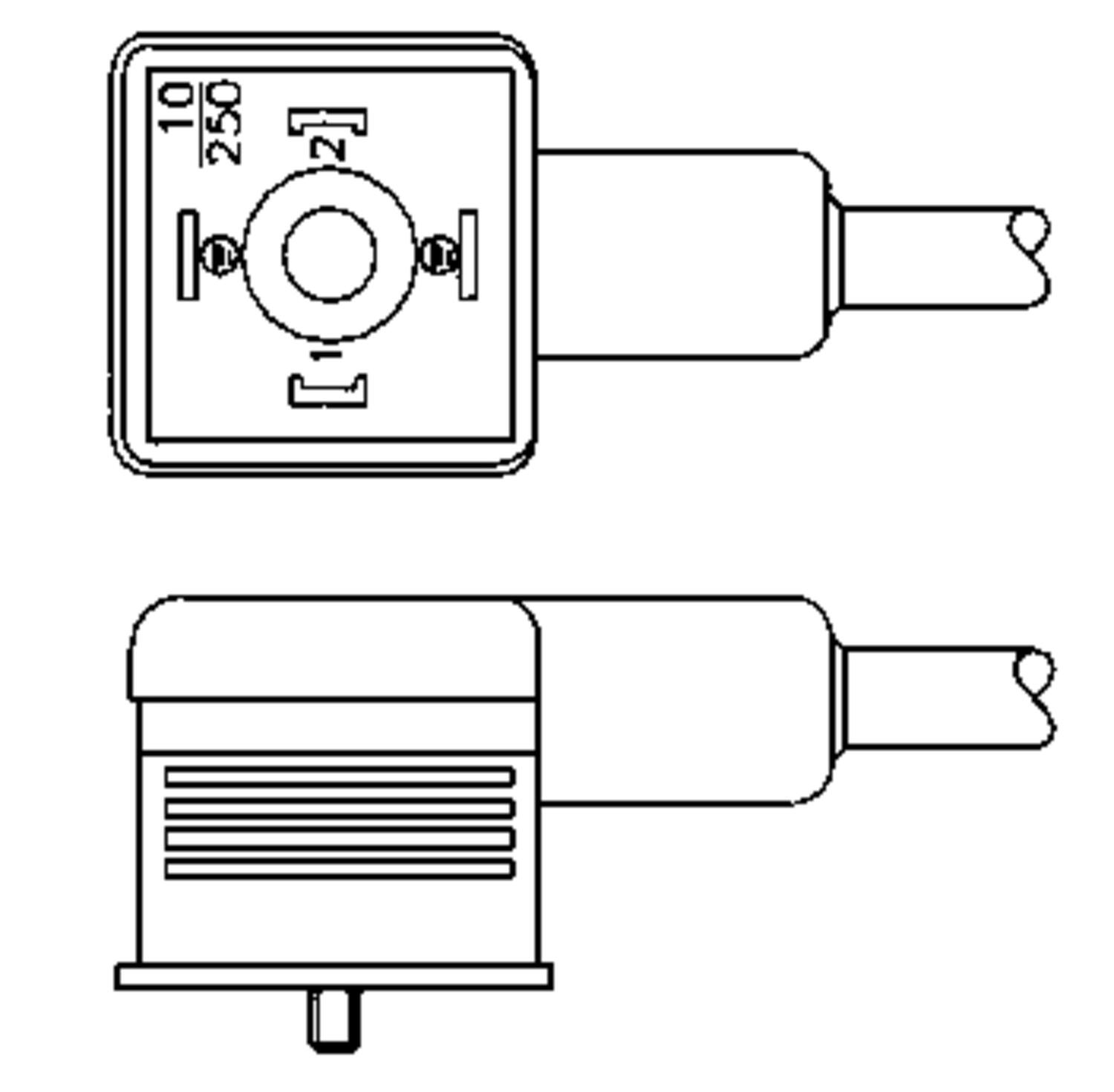

Form A - M8 ground

Varenr.
lige M8/M12

Varenr.
vinklet M8/M12

Materiale

Kabellængde

E43000P12M006

E43002P12M006

PUR

0,6 m

E43000P12M010

E43002P12M010

PUR

1,0 m

E43000P12M020

E43002P12M020

PUR

2,0 m



DIN M12 med C4 kredsløb 24 V

Form A - M8 ground

Varenr.
lige M8/M12

Varenr.
vinklet M8/M12

Materiale

Kabellængde

E850B0P12M006

E850B2P12M006

PUR

0,6 m

E850B0P12M010

E850B2P12M010

PUR

1,0 m

E850B0P12M020

E850B2P12M020

PUR

2,0 m



DIN A-M8 med C4 kredsløb 24 V

Form A - M8 ground

Varenr.
lige M8/M12

Varenr.
vinklet M8/M12

Materiale

Kabellængde

E430B0P12M006

E430B2P12M006

PUR

0,6 m

E430B0P12M010

E430B2P12M010

PUR

1,0 m

E430B0P12M020

E430B2P12M020

PUR

2,0 m



DIN Industriel (jord cl. 6)-M12

Form Ind. (gound kl. 6) - M12

Varenr.
lige M8/M12

Varenr.
vinklet M8/M12

Materiale

Kabellængde

F85000P12M006

F85002P12M006

PUR

0,6 m

F85000P12M010

F85002P12M010

PUR

1,0 m

F85000P12M020

F85002P12M020

PUR

2,0 m



DIN Industriel (jord cl. 6)-M8 jord

Form Ind. (gound kl. 6) - M12

Varenr.
lige M8/M12

Varenr.
vinklet M8/M12

Materiale

Kabellængde

F43000P12M006

F43002P12M006

PUR

0,6 m

F43000P12M010

F43020P12M010

PUR

1,0 m

F43000P12M020

F43020P12M020

PUR

2,0 m



DIN Industriel (jord cl.6)-M12 med C4 kredsløb 24 V

Form Ind. (gound kl. 6) - M12

Varenr.
lige M8/M12

Varenr.
vinklet M8/M12

Materiale

Kabellængde

F850B0P12M006

F850B2P12M006

PUR

0,6 m

F850B0P12M010

F850B2P12M010

PUR

1,0 m

F850B0P12M020

F850B2P12M020

PUR

2,0 m



DIN Industriel (jord cl.6)-M8 med C4 kredsløb 24 V

Form Ind. (gound kl. 6) - M12

Varenr.
lige M8/M12

Varenr.
vinklet M8/M12

Materiale

Kabellængde

F430B0P12M006

F430B2P12M006

PUR

0,6 m

F430B0P12M010

F430B2P12M010

PUR

1,0 m

F430B0P12M020

F430B2P12M020

PUR

2,0 m



Specielle versioner

  • Jord stift cl. 12 (til industriel model)
  • Andre kabellængder
  • Andre DIN standarder. DIN B, DIN C Industriel og DIN C

Tilbehør

  • Nitrilprofilpakning G11
  • Silikoneprofilpakning S11
  • Skrue M3x25
  • Printede mærkeplader
  • For andet tilbehør, se kataloget Elektrik-Maskineri fra OEM Automatic
  • Afstøbning i en del for den bedste tætning
  • Hurtig og enkel installation med M8 og M12
  • Med eller uden LED og transientbeskyttelse
  • EN175301-803 (DIN43650)-M8/M12

Udvalgt variant


Download som pdf

Tekniske data / dokumenter

Beskrivelse af produktet

Tilbehør og relaterede produkter

Udvalgt variant

Specifikationer

Beskyttelseskredsløb Intet kredsløb
Connection male M12 stik
Farve kabel Sort
Head 1 DIN
IP-klasse IP65
Kabellængde 0,6 m
Konstruktion DINA 43650
LED-indikering Nej
Materiale kabel PUR/PVC
Spænding AC/DC maks 250 V
Strøm maks 3 A
Temperaturområde fast anvendelse fra -40 °C
Temperaturområde fleksibel anvendelse fra -15 °C
Temperaturområde fleksibel anvendelse til 90 °C
Tværsnit 0,5 mm²

Downloads

Mål & tilslutninger

Produktbeskrivelse

DIN-stik: Model DIN A resp. DIN B Industriel

Antal poler

2+jord

Materiale i poler

PA (polyamid)

Kontaktmodstand

≤5 mΩ

Elektronik

C4: LED+varistor

Pakning

Nitrilprofilpakning

Skrue

M3x25 mm

M8

Samling

M8 gevind

Antal poler

3 stk. (kun to tilsluttet, se tegning)

Fastsat spænding

125 V

Farve

Gul

M12

Samling

M12 gevind

Antal poler

5 stk. (kun tre tilsluttet, se tegning)

Fastsat spænding

250 V vekselstrøm/300 V jævnstrøm

Farve

Gul

Maks. strøm

4 A

IP-klasse

IP65 (DIN-stik) IP68 (M8/M12)

Temperaturområde

PUR kabel: Fast applikation -30 °C til +90 °C
Mobil applikation -5 °C til +90 °C


Kablerne leveres komplet med mærkeplade, skrue og profilpakning i nitril. .

Dimensioner

Embedded connection cables, size 1

Embedded connection cables, size 2

M8/M12

DIN-stik

3

Blå

2

Blå

4

Brun

1

Brun



Best.nr.

DIN A-M12

Form A - M12

Varenr.
lige M8/M12

Varenr.
vinklet M8/M12

Materiale

Kabellængde

E85000P12M006

E85002P12M006

Indstøbt tilslutningskabler 0,6 m PUR DIN A-vinklet M12

0,6 m

E85000P12M010

E85002P12M010

Indstøbt tilslutningskabler - 1 m pur - din A-vinklet m12

1,0 m

E85000P12M020

E85002P12M020

Indstøbt tilslutningskabler 2,0m PUR DIN A-vinklet M12

2,0 m



DIN A-M8 jord

Form A - M8 ground

Varenr.
lige M8/M12

Varenr.
vinklet M8/M12

Materiale

Kabellængde

E43000P12M006

E43002P12M006

PUR

0,6 m

E43000P12M010

E43002P12M010

PUR

1,0 m

E43000P12M020

E43002P12M020

PUR

2,0 m



DIN M12 med C4 kredsløb 24 V

Form A - M8 ground

Varenr.
lige M8/M12

Varenr.
vinklet M8/M12

Materiale

Kabellængde

E850B0P12M006

E850B2P12M006

PUR

0,6 m

E850B0P12M010

E850B2P12M010

PUR

1,0 m

E850B0P12M020

E850B2P12M020

PUR

2,0 m



DIN A-M8 med C4 kredsløb 24 V

Form A - M8 ground

Varenr.
lige M8/M12

Varenr.
vinklet M8/M12

Materiale

Kabellængde

E430B0P12M006

E430B2P12M006

PUR

0,6 m

E430B0P12M010

E430B2P12M010

PUR

1,0 m

E430B0P12M020

E430B2P12M020

PUR

2,0 m



DIN Industriel (jord cl. 6)-M12

Form Ind. (gound kl. 6) - M12

Varenr.
lige M8/M12

Varenr.
vinklet M8/M12

Materiale

Kabellængde

F85000P12M006

F85002P12M006

PUR

0,6 m

F85000P12M010

F85002P12M010

PUR

1,0 m

F85000P12M020

F85002P12M020

PUR

2,0 m



DIN Industriel (jord cl. 6)-M8 jord

Form Ind. (gound kl. 6) - M12

Varenr.
lige M8/M12

Varenr.
vinklet M8/M12

Materiale

Kabellængde

F43000P12M006

F43002P12M006

PUR

0,6 m

F43000P12M010

F43020P12M010

PUR

1,0 m

F43000P12M020

F43020P12M020

PUR

2,0 m



DIN Industriel (jord cl.6)-M12 med C4 kredsløb 24 V

Form Ind. (gound kl. 6) - M12

Varenr.
lige M8/M12

Varenr.
vinklet M8/M12

Materiale

Kabellængde

F850B0P12M006

F850B2P12M006

PUR

0,6 m

F850B0P12M010

F850B2P12M010

PUR

1,0 m

F850B0P12M020

F850B2P12M020

PUR

2,0 m



DIN Industriel (jord cl.6)-M8 med C4 kredsløb 24 V

Form Ind. (gound kl. 6) - M12

Varenr.
lige M8/M12

Varenr.
vinklet M8/M12

Materiale

Kabellængde

F430B0P12M006

F430B2P12M006

PUR

0,6 m

F430B0P12M010

F430B2P12M010

PUR

1,0 m

F430B0P12M020

F430B2P12M020

PUR

2,0 m



Specielle versioner

  • Jord stift cl. 12 (til industriel model)
  • Andre kabellængder
  • Andre DIN standarder. DIN B, DIN C Industriel og DIN C

Tilbehør

  • Nitrilprofilpakning G11
  • Silikoneprofilpakning S11
  • Skrue M3x25
  • Printede mærkeplader
  • For andet tilbehør, se kataloget Elektrik-Maskineri fra OEM Automatic

Tilbehør

Relaterede produkter

Listing for artikel
Produktnyheder

Hygiejnekravene strammes: Hvordan undgår du produktionsstop og kontaminering

Fødevareindustrien står over for stigende krav til hygiejne og effektivitet. En af de største ændringer i branchen kom med 3-A Sanitary Standards opdatering af standard 68-01. Den gør det klart, at traditionelle kugleventiler ikke længere anses for CIP-kompatible.

Lær mere om atex
Tips og guides

Lær mere om ATEX: Sikkerhed i farlige miljøer

ATEX, der står for "Atmosphères Explosibles", er et centralt begreb inden for industriel sikkerhed, især i miljøer med risiko for eksplosion på grund af tilstedeværelsen af brændbart medie som gasser, støv eller dampe.

Pumpeløsninger
Produktnyheder

Discflo: Effektiv pumpeteknologi til krævende opgaver

Effektiv og slidstærk teknologi til spildevand og industri. Håndterer viskøse væsker, slam og store partikler uden tilstopning og kavitation.

GA500 fra yaskawa
Produktnyheder

En frekvensomformer der er god til spildevand

Yaskawa’s GA700-serie kan bruges i mange sammenhænge, og særligt i spildevandsbranchen er den ideel

Senseca opkober to virksomheder_front
Produktnyheder

Senseca styrker sin position med strategiske opkøb

Senseca styrker sin position med opkøbet af Biral og Geonica, der bringer ekspertise inden for miljømåling og sensorteknologi. Dette strategiske skridt kombinerer avanceret teknologi og bæredygtige løsninger til Smart City-udvikling, vedvarende energi og præcisionsmålinger.

Spild af trykluft
Tips og guides

Sådan undgår du spild af trykluft i pneumatiske systemer

Optimer jeres luftforbrug og reducer både energiforbrug og CO2-udledning med Emerson Aventics AF2 flowsensor. Denne intelligente sensor overvåger trykluftsflowet i realtid, opdager lækager og hjælper med at forbedre produktionsflowet. Med præcis dataindsamling gør den det nemt at træffe bedre beslutninger, reducere spild og sikre en mere bæredygtig drift.

Favoritter Artikler Beskyttelseskredsløb Farve lysdiode Kabellængde Konstruktion LED-indikering Spænding AC/DC maks Pris
Embedded connection cables, photo
Kabel DIN A-M12 0,6m PUR
Art:
E85000P12M006 Kopieret
Intet kredsløb
0,6 m
DINA 43650
Nej
250 V
Embedded connection cables, photo
Kabel DIN A-rak M12, 1m PUR
Art:
E85000P12M010 Kopieret
Intet kredsløb
1 m
DINA 43650
Nej
250 V
Embedded connection cables, photo
Kabel DIN A-M12,0,6m PUR,24V
Art:
E850B0P12M006 Kopieret
C4: LED + varistor
Gul
0,6 m
DINA 43650
Ja
24 V
Form A - M8 ground
Kabel DIN A-M12,1,0m PUR,24V
Art:
E850B0P12M010 Kopieret
C4: LED + varistor
Gul
1 m
DINA 43650
Ja
24 V
Embedded connection cables, photo
Art:
E850B0P12M020 Kopieret
C4: LED + varistor
Gul
2 m
DINA 43650
Ja
24 V
Form Ind. (gound kl. 6) - M12
Art:
F85000P12M006 Kopieret
Intet kredsløb
0,6 m
DINB Industri
Nej
250 V
Form Ind. (gound kl. 6) - M12
Kabel DIN B-M12 1,0m PUR
Art:
F85000P12M010 Kopieret
Intet kredsløb
1 m
DINB Industri
Nej
250 V
Form Ind. (gound kl. 6) - M12
Art:
F85000P12M020 Kopieret
Intet kredsløb
2 m
DINB Industri
Nej
250 V
Form Ind. (gound kl. 6) - M12
KABELKONT RM12/mPm 0,6M 3POL
Art:
F850B0P12M006 Kopieret
C4: LED + varistor
Gul
0,6 m
DINB Industri
Ja
24 V
Form Ind. (gound kl. 6) - M12
DINB-M12 1,0m PUR-cable C4 24V AC/DC
Art:
F850B0P12M010 Kopieret
C4: LED + varistor
Gul
1 m
DINB Industri
Ja
24 V
Form Ind. (gound kl. 6) - M12
KABELKONT RM12/MPM 2,0M 3POL
Art:
F850B0P12M020 Kopieret
C4: LED + varistor
Gul
2 m
DINB Industri
Ja
24 V

Udvalgt variant

Vælg en variant på listen

Teknisk rådgivning

Henrik Philipsen

+4548106430
Send e-mail
Kundeservice
Har du har brug for hjælp? Kontakt os:
+4570106400
Send e-mail
Har du brug for hjælp? Klik her!
Logo

COOKIE-INDSTILLINGER FOR OEMKLITSO.DK

Cookies hjælper os med at forbedre din oplevelse med os. Så for at kunne analysere trafikken, håndtere loginoplysninger, tilbyde dig personlige oplysninger og for at grundlæggende funktionalitet kan fungere på webssitet, skal vi bruge nogle cookies.

NØDVENDIGE COOKIES

Disse cookies er nødvendige for, at webstedet fungerer og kan ikke slås fra i vores systemer. De bruges normalt kun som reaktion på handlinger, du har foretaget i forbindelse med en serviceanmodning, f.eks. Når du angiver personlige præferencer, logger ind eller udfylder en formular.

ANALYSE OG MÅLING

Disse cookies giver os mulighed for at tælle antallet af besøg og trafikkilder, så vi kan måle og forbedre vores websteds ydeevne. De hjælper os med at vide, hvilke sider der er mere eller mindre populære, og hvordan besøgende navigerer rundt på webstedet. De oplysninger, som disse cookies indsamler, er aggregerede og derfor helt anonyme. Hvis du ikke tillader disse cookies, ved vi ikke, hvornår du har besøgt vores websted.

MARKEDSFØRING

Disse cookies kan tilføjes af vores partnere. De kan bruge dem til at oprette en profil af dig baseret på dine interesser for at vise dig mere relevante oplysninger. De gemmer ingen personlige oplysninger - kun oplysninger om din browser og enhed. Hvis du ikke accepterer disse cookies, får du en mere generel og mindre tilpasset brugeroplevelse.
