AVENTICS

Cylinder-ventilenheder

Serie CVI

Med CVI-serien fra vores leverandør Aventics kan vi levere en færdiglavet løsning på ét artikelnummer, hvor en cylinder monteres sammen med en elektrisk reguleringsventil. Der er mange valgmuligheder og vi tilbyder en lang række forskellige cylinderdiametre og ventilfunktioner. Tilbehør som cylindersensorer, lyddæmpere, kabelforbindelser, koblinger, konsoller kan tilvælges direkte i strukturen og leveres monteret på produktet. Valgbare cylindre: Serie PRA, profilcylinder - Ø 32 til 125 mm - Maks slaglængde 2 850 mm - ISO 15552 TRB-serie, profilcylinder med trækstænger - Ø 32 til 125 mm - Maks slaglængde 2 850 mm - ISO 15552 Valgbare ventiler: Serie 740 - Flowkapacitet 700-950 l / min - Funktioner 5/2, 5/3 Serie TC08-TC15 - Flowkapacitet 800-1 500 l / min - Funktioner 5/2, 5/3 Serie CD07 - Flowkapacitet 1 200 l / min - Funktioner 5/2, 5/3
  • Ø 32 til 125mm
  • Max slaglængde 2800mm
  • ISO 15552
  • Færdigmonteret med ventil
  • Mange forskellige byggemuligheder

Udvalgt variant

AVTS spec.jpg

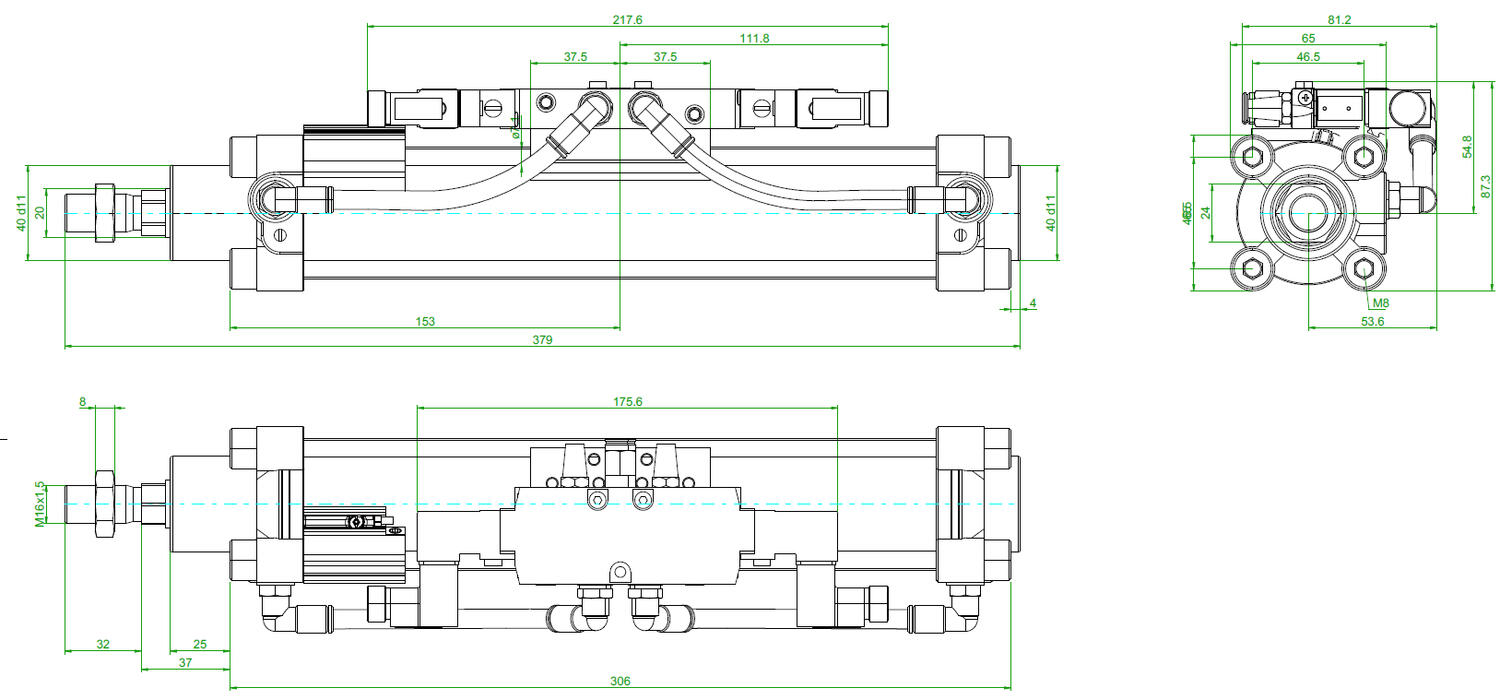

TRB cylinder med 5/3 ventil, eksempel

Art:

Udvalgt variant

Specifikationer

Diameter stempel 50 mm
Slaglængde 200 mm
Tilslutning luft G1/4
Max arbejdstryk 10 bar
Arbejdstryk min 0 bar
Stempelstangtråd M16x1,5
Stempelstang kraft ind 1035 N
Stempelstang kraft ud 1235 N
Materiale cylinderrør Stål
Materiale stempelstang Rustfrit stål
Materiale stempelstangsmøtrik Galvaniseret stål
Materiale stempelstangstætning Nitril
Materiale stempeltætning Nitril
Materiale tætninger Nitril
Medie Lufttryk
Materiale endestykke Trykstøbt aluminium
Materiale stempel Rustfrit stål
Temperaturområde fra -20 °C
Temperaturområde til 80 °C
Dæmpende energi 15 J
Dæmpningslængde 17 mm
Funktion 5/3, Dobbeltvirkende, Lukket midterstilling, Bistabil
Montering Uafhængig
Olieniveau max 5 mg/m³
Partikelstørrelse max 5 µm
Standarder ISO 15552
Styring Elektrisk
Vægt 1,3 kg
Effektforbrug 2,2 W
Gennemløb 8 mm
Responstid ud 11 ms
Responstid ind 10 ms
Spænding DC 24 V
Materiale spole Epoxy
Elektrisk tilslutning DIN C Industri
Udstødningstilslutning G1/4"
IP-klasse IP65
Materiale ventil Armeret polyamid

Produktbeskrivelse

Med CVI-serien fra vores leverandør Aventics kan vi levere en færdiglavet løsning på ét artikelnummer, hvor en cylinder monteres sammen med en elektrisk reguleringsventil. Der er mange valgmuligheder og vi tilbyder en lang række forskellige cylinderdiametre og ventilfunktioner. Tilbehør som cylindersensorer, lyddæmpere, kabelforbindelser, koblinger, konsoller kan tilvælges direkte i strukturen og leveres monteret på produktet. Valgbare cylindre: Serie PRA, profilcylinder - Ø 32 til 125 mm - Maks slaglængde 2 850 mm - ISO 15552 TRB-serie, profilcylinder med trækstænger - Ø 32 til 125 mm - Maks slaglængde 2 850 mm - ISO 15552 Valgbare ventiler: Serie 740 - Flowkapacitet 700-950 l / min - Funktioner 5/2, 5/3 Serie TC08-TC15 - Flowkapacitet 800-1 500 l / min - Funktioner 5/2, 5/3 Serie CD07 - Flowkapacitet 1 200 l / min - Funktioner 5/2, 5/3
