Definox DCX4 Sædeventil
OEM Automatic Klitsø´s sædeventil opfylder de stærkeste krav til proces teknologien og er den ideale løsning inde for Food, Bryggeri, Kosmetik, og Farmaceutiske processer.
Sædeventilens design giver en bred vifte af muligheder og varianter.
DCX4 er monteret som standard med en flydende PFA tætning der sikrer fremragende rengøring af ventilen.
Tekniske fordele:
- Fra DN 25 til DN 150
- PFA flydende tætning, perfekt vaskbar, sikrer perfekt lækage tæthed ved høj temperatur og god modstandsdygtighed over for kemiske produkter
- Sfærisk krop med stor gods tykkelse, sikrer fremragende modstandsdygtighed over for ekspansion
- Forskellige krop konfigurationer er mulig: + TL / LT / L
- Talrige tilslutnings muligeheder: SMS - DIN - Clamp
- Plugen kan leveres med en elastomer tætning.
- Pneumatisk aktuator, aftageligt og nemt kan omstilles: NO-NC-Dobbelt effekt
- Kan bruges på en lang række applikationer
- Komplet udskiftelighed af delkomponenter
- Nem og hurtig vedligeholdelse takket være clamp samlingen.
DS/SMS/DIN, Manuel
DCX 4 er som standard udstyret med en flydende PFA sædepakning, der kan renses og som yder fremragende tæthed ved høje temperaturer og god modstandsdygtighed over for kemiske produkter.
Clampsamling af ventil for lettere vedligeholdelse.
Kugleformet krop med tykke vægge sikrer fremragende modstandsdygtighed over for ekspansion.
Specifikationer:
- fra DN 25 (1 ") til DN 104 (4") for den manuelle udgave
Materialer:
- Produktberørte dele: 1.4404 / 316L
- Ikke produktberørt:: 1.4301 / 304
- Ventil tætning: flydende PFA – EPDM fluorerede elastomer (FKM) eller silicium
- Andre pakninger: EPDM - fluorerede elastomer (FKM) eller silicium
Tilslutningsmuligheder:
- Svejseende, gevind, union, clamp mm.
Altermativ:
- Lang bevægelse af plug for maksimal frigørelse
- Aseptisk udgave med membran eller med damp sterilation af spindel
Overflade:
- RA udvendig = 1,2 um (150 grit)
- RA indvendig = 0,8 um (180 grit)
Driftsforhold:
- Max. temperatur: + 140 ° C (Temperatur afhængig af tætning type)
- Min. temperatur: - 5 ° C
- Max. arbejdstryk: 8 bar (800 kPa) / 116 psi
- Vakuum modstand: 0,4 cm³ / s
Leveres som standard med:
- Med svejseender
- Sædepakninger af PFA
- Andre pakninger af EPDM
- Produktberørte dele: Aisi 316L( 14404)
- Ikke produktberørte dele: Aisi 304 (14301)
- Finish: Poleret
- 3.1 Certifikat samt FDA erklæring kan leveres
- 3A og EHEDG
DS/SMS - Med aktuator
DCX 4 er som standard udstyret med en flydende PFA sædepakning, der kan renses og som yder fremragende tæthed ved høje temperaturer og god modstandsdygtighed over for kemiske produkter.
Clampsamling af ventil for lettere vedligeholdelse.
Kugleformet krop med tykke vægge sikrer fremragende modstandsdygtighed over for ekspansion.
Pneumatisk ventil aktuator, der let omdannet til NO (normalt åben) - NC (normalt lukket) eller DA (dobbeltvirkende).
Specifikationer:
- fra DN 25 (1 ") til DN 150 (6") for den automatiske udgave
Materialer:
- Produktberørte dele: 1.4404 / 316L
- Ikke produktberørt:: 1.4301 / 304
- Ventil tætning: flydende PFA – EPDM fluorerede elastomer (FKM) eller silicium
- Andre pakninger: EPDM - fluorerede elastomer (FKM) eller silicium
Tilslutningsmuligheder:
- Svejseende, gevind, union, clamp mm.
Altermativ:
- Lang bevægelse af plug for maksimal frigørelse
- Aseptisk udgave med membran eller med damp sterilation af spindel
Signaludstyr:
- Synlig på enkelt eller dobbelt rustfrit stål beslag
- Punkt-til-punkt eller AS-i styreenheden
- ICS (fra DN 25 til DN 80)
- ACS (fra DN 25 til DN 150)
Overflade:
- RA udvendig = 1,2 um (150 grit)
- RA indvendig = 0,8 um (180 grit)
Driftsforhold:
- Max. temperatur: + 140 ° C (Temperatur afhængig af tætning type)
- Min. temperatur: - 5 ° C
- Max. arbejdstryk: 8 bar (800 kPa) / 116 psi
Aktuator luftforsyningstryk:
- min. 5,5 bar (550 kPa) / 80 psi
- max. 8 bar (800 kPa) / 116 psi
- Vakuum modstand: 0,4 cm³ / s
Leveres som standard med:
- Med aktuator
- Med svejseender
- Sædepakninger af PFA
- Andre pakninger af EPDM
- Ventil normal lukket (NC)
- Produktberørte dele: Aisi 316L (14404)
- Ikke produktberørte dele: Aisi 304 (1.4301)
- Finish: Poleret
- 3.1 Certifikat samt FDA erklæring kan leveres
- 3A og EHEDG

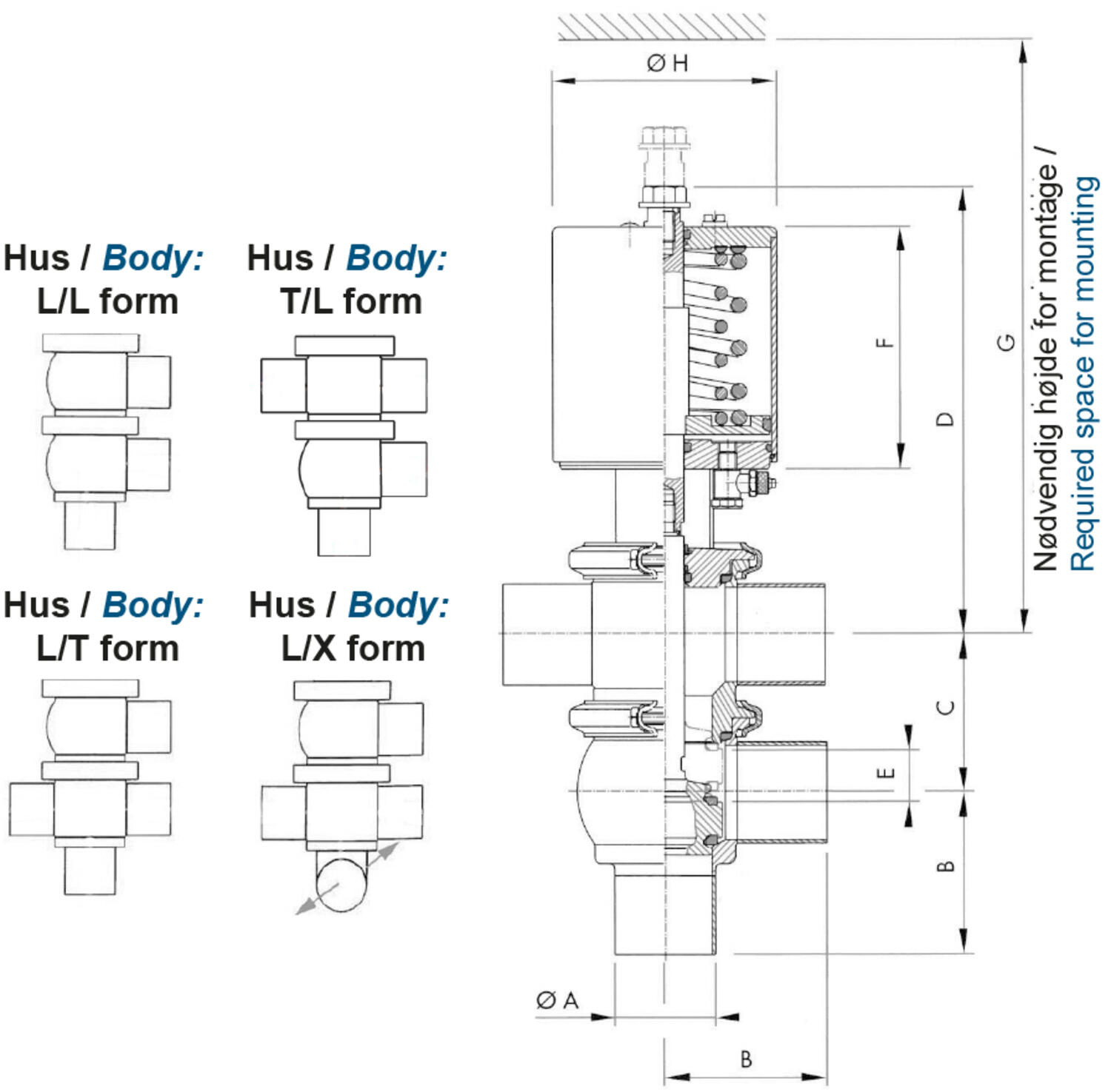

DIM. | ø A | B | C | D | E | F | G | ø H | Vægt | Hus: L/L form | Hus: T/L form | Hus / L/T form | Hus: L/X form |
DN | mm. | mm. | mm. | mm. | mm. | mm. | mm. | mm. | Kg. | Vare nr. | Vare nr. | Vare nr. | Vare nr. |
25 | 25x1,2 | 55 | 55 | 192 | 14 | 110 | 240 | 89 | 5 | DE-CS025A11100 | DE-CS025A21100 | DE-CS025A31100 | DE-CS025A51100 |
38 | 38x1,2 | 70 | 70 | 195 | 18 | 110 | 255 | 89 | 5 | DE-CS038A11100 | DE-CS038A21100 | DE-CS038A31100 | DE-CS038A51100 |
51 | 51x1,2 | 82 | 80 | 225 | 27 | 123 | 300 | 114 | 9 | DE-CS051A11100 | DE-CS051A21100 | DE-CS051A31100 | DE-CS051A51100 |
63 | 63,5x1,6 | 105 | 95 | 275 | 32 | 159 | 360 | 167 | 20 | DE-CS063A11100 | DE-CS063A21100 | DE-CS063A31100 | DE-CS063A51100 |
76 | 76x2 | 110 | 105 | 280 | 32 | 159 | 375 | 167 | 21 | DE-CS076A11100 | DE-CS076A21100 | DE-CS076A31100 | DE-CS076A51100 |
101 | 101,6x2 | 130 | 165 | 335 | 35 | 181 | 470 | 216 | 40 | DE-CU101A11100 | DE-CU101A21100 | DE-CU101A31100 | DE-CU101A51100 |
DIN - Med aktuator
DCX 4 er som standard udstyret med en flydende PFA sædepakning, der kan renses og som yder fremragende tæthed ved høje temperaturer og god modstandsdygtighed over for kemiske produkter.
Clampsamling af ventil for lettere vedligeholdelse.
Kugleformet krop med tykke vægge sikrer fremragende modstandsdygtighed over for ekspansion.
Pneumatisk ventil aktuator, der let omdannet til NO (normalt åben) - NC (normalt lukket) eller DA (dobbeltvirkende).
Specifikationer:
- fra DN 25 (1 ") til DN 150 (6") for den automatiske udgave
Materialer:
- Produktberørte dele: 1.4404 / 316L
- Ikke produktberørt:: 1.4301 / 304
- Ventil tætning: flydende PFA – EPDM fluorerede elastomer (FKM) eller silicium
- Andre pakninger: EPDM - fluorerede elastomer (FKM) eller silicium
Tilslutningsmuligheder:
- Svejseende, gevind, union, clamp mm.
Altermativ:
- Lang bevægelse af plug for maksimal frigørelse
- Aseptisk udgave med membran eller med damp sterilation af spindel
Signaludstyr:
- Synlig på enkelt eller dobbelt rustfrit stål beslag
- Punkt-til-punkt eller AS-i styreenheden
- ICS (fra DN 25 til DN 80)
- ACS (fra DN 25 til DN 150)
Overflade:
- RA udvendig = 1,2 um (150 grit)
- RA indvendig = 0,8 um (180 grit)
Driftsforhold:
- Max. temperatur: + 140 ° C (Temperatur afhængig af tætning type)
- Min. temperatur: - 5 ° C
- Max. arbejdstryk: 8 bar (800 kPa) / 116 psi
Aktuator luftforsyningstryk:
- min. 5,5 bar (550 kPa) / 80 psi
- max. 8 bar (800 kPa) / 116 psi
- Vakuum modstand: 0,4 cm³ / s
Leveres som standard med:
- Med aktuator
- Med svejseender
- Sædepakninger af PFA
- Andre pakninger af EPDM
- Ventil normal lukket (NC)
- Produktberørte dele: Aisi 316L (14404)
- Ikke produktberørte dele: Aisi 304 (1.4301)
- Finish: Poleret
- 3.1 Certifikat samt FDA erklæring kan leveres
- 3A og EHEDG
DIM. | ø A | B | C | D | E | F | G | ø H | Vægt | Hus: L/L form | Hus: T/L form | Hus / L/T form | Hus: L/X form |
DN | mm. | mm. | mm. | mm. | mm. | mm. | mm. | mm. | Kg. | Vare nr. | Vare nr. | Vare nr. | Vare nr. |
25 | 28x1 | 55 | 55 | 192 | 14 | 110 | 240 | 89 | 5 | DE-CD025A11100 | DE-CD025A21100 | DE-CD025A31100 | DE-CD025A51100 |
32 | 34x1 | 55 | 65 | 194 | 17 | 110 | 250 | 89 | 5 | DE-CD032A11100 | DE-CD032A21100 | DE-CD032A31100 | DE-CD032A51100 |
40 | 40x1 | 70 | 70 | 195 | 18 | 110 | 255 | 89 | 5 | DE-CD040A11100 | DE-CD040A21100 | DE-CD040A31100 | DE-CD040A51100 |
50 | 53x1,5 | 80 | 80 | 225 | 27 | 123 | 300 | 114 | 9 | DE-CD050A11100 | DE-CD050A21100 | DE-CD050A31100 | DE-CD050A51100 |
65 | 70x2 | 108 | 100 | 277 | 32 | 159 | 370 | 167 | 20 | DE-CD065A11100 | DE-CD065A21100 | DE-CD065A31100 | DE-CD065A51100 |
80 | 85x2 | 115 | 130 | 327 | 36 | 181 | 440 | 216 | 28 | DE-CD080A11100 | DE-CD080A21100 | DE-CD080A31100 | DE-CD080A51100 |
100 | 104x2 | 130 | 150 | 335 | 35 | 181 | 470 | 216 | 40 | DE-CD100A11100 | DE-CD100A21100 | DE-CD100A31100 | DE-CD100A51100 |
125 | 129x2 | 160 | 165 | 488 | 56 | 285 | 590 | 270 | 73 | DE-CD125A11100 | DE-CD125A21100 | DE-CD125A31100 | DE-CD125A51100 |
150 | 154x2 | 180 | 195 | 500 | 62 | 285 | 620 | 270 | 78 | DE-CD150A11100 | DE-CD150A21100 | DE-CD150A31100 | DE-CD150A51100 |
US - Med aktuator
DCX 4 er som standard udstyret med en flydende PFA sædepakning, der kan renses og som yder fremragende tæthed ved høje temperaturer og god modstandsdygtighed over for kemiske produkter.
Clampsamling af ventil for lettere vedligeholdelse.
Kugleformet krop med tykke vægge sikrer fremragende modstandsdygtighed over for ekspansion.
Pneumatisk ventil aktuator, der let omdannet til NO (normalt åben) - NC (normalt lukket) eller DA (dobbeltvirkende).
Specifikationer:
- fra DN 25 (1 ") til DN 150 (6") for den automatiske udgave
Materialer:
- Produktberørte dele: 1.4404 / 316L
- Ikke produktberørt:: 1.4301 / 304
- Ventil tætning: flydende PFA – EPDM fluorerede elastomer (FKM) eller silicium
- Andre pakninger: EPDM - fluorerede elastomer (FKM) eller silicium
Tilslutningsmuligheder:
- Svejseende, gevind, union, clamp mm.
Altermativ:
- Lang bevægelse af plug for maksimal frigørelse
- Aseptisk udgave med membran eller med damp sterilation af spindel
Signaludstyr:
- Synlig på enkelt eller dobbelt rustfrit stål beslag
- Punkt-til-punkt eller AS-i styreenheden
- ICS (fra DN 25 til DN 80)
- ACS (fra DN 25 til DN 150)
Overflade:
- RA udvendig = 1,2 um (150 grit)
- RA indvendig = 0,8 um (180 grit)
Driftsforhold:
- Max. temperatur: + 140 ° C (Temperatur afhængig af tætning type)
- Min. temperatur: - 5 ° C
- Max. arbejdstryk: 8 bar (800 kPa) / 116 psi
Aktuator luftforsyningstryk:
- min. 5,5 bar (550 kPa) / 80 psi
- max. 8 bar (800 kPa) / 116 psi
- Vakuum modstand: 0,4 cm³ / s
Leveres som standard med:
- Med aktuator
- Med svejseender
- Sædepakninger af PFA
- Andre pakninger af EPDM
- Ventil normal lukket (NC)
- Produktberørte dele: Aisi 316L (14404)
- Ikke produktberørte dele: Aisi 304 (1.4301)
- Finish: Poleret
- 3.1 Certifikat samt FDA erklæring kan leveres
- 3A og EHEDG
DIM. | ø A | B | C | D | E | F | G | ø H | Vægt | Hus: L/L form | Hus: T/L form | Hus / L/T form | Hus: L/X form |
DN | mm. | mm. | mm. | mm. | mm. | mm. | mm. | mm. | Kg. | Vare nr. | Vare nr. | Vare nr. | Vare nr. |
1’’ | 25,4x1,65 | 51 | 83 | 192 | 14 | 110 | 240 | 89 | 5 | DE-CU025A11100 | DE-CU025A21100 | DE-CU025A31100 | DE-CU025A51100 |
11/2’ | 38,1x1,65 | 57 | 83 | 195 | 18 | 110 | 255 | 89 | 5 | DE-CU038A11100 | DE-CU038A21100 | DE-CU038A31100 | DE-CU038A51100 |
2’’ | 50,8x1,65 | 76 | 95 | 225 | 27 | 123 | 300 | 114 | 9 | DE-CU051A11100 | DE-CU051A21100 | DE-CU051A31100 | DE-CU051A51100 |
21/2’ | 63,5x1,65 | 76 | 108 | 275 | 32 | 159 | 360 | 167 | 20 | DE-CU063A11100 | DE-CU063A21100 | DE-CU063A31100 | DE-CU063A51100 |
3’’ | 76x1,65 | 82 | 120 | 280 | 32 | 159 | 375 | 167 | 21 | DE-CU076A11100 | DE-CU076A21100 | DE-CU076A31100 | DE-CU076A51100 |
4’’ | 101,6x2,0 | 130 | 165 | 335 | 35 | 181 | 470 | 216 | 40 | DE-CU101A11100 | DE-CU101A21100 | DE-CU101A31100 | DE-CU101A51100 |
6’’ | 152,4x2,75 | 180 | 195 | 500 | 62 | 285 | 620 | 270 | 78 | DE-CU152A11100 | DE-CU152A21100 | DE-CU152A31100 | DE-CU152A51100 |

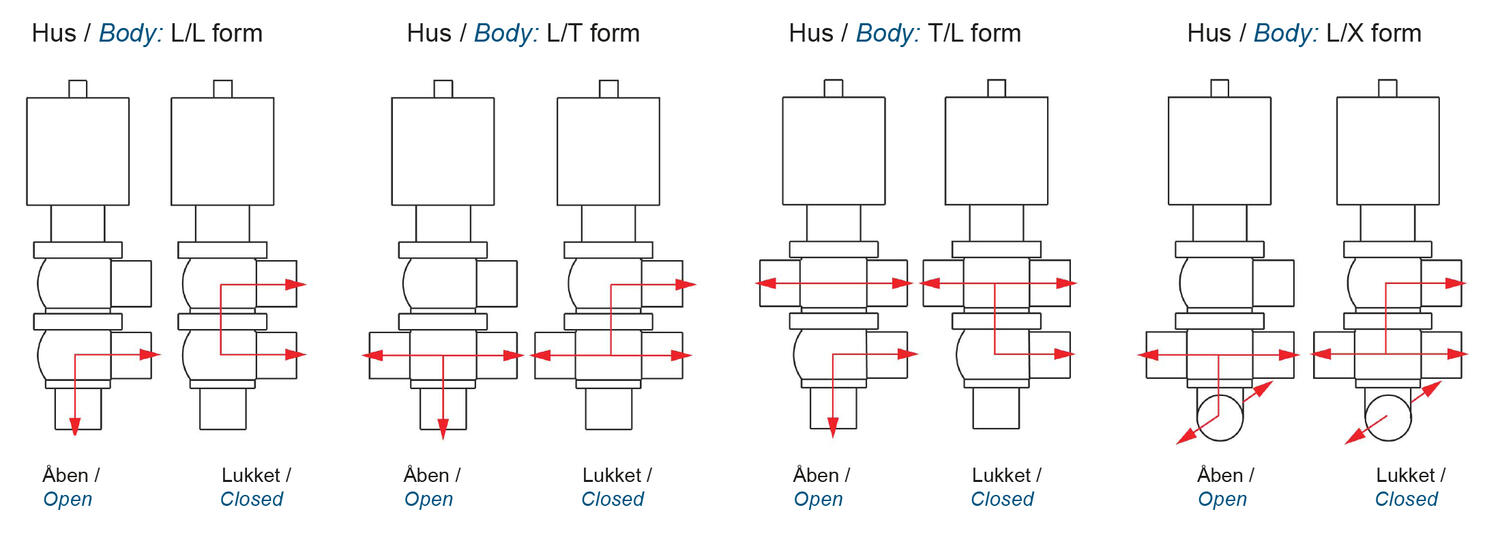

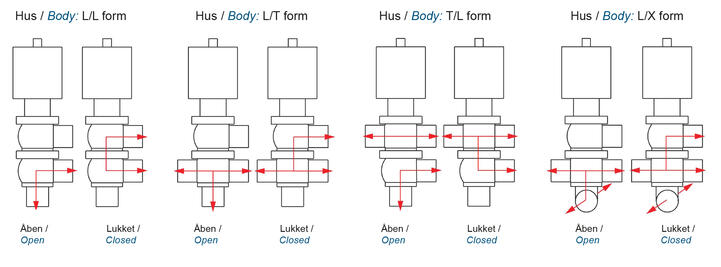

Hus konfigurationer
Manualer fra Definox (Engelsk)
|
|
|
|
Bestilling
For teknisk support & bestilling kontakt:
Mogens Bak
Produktchef
Proces
[email protected]
+45 87 59 22 24
- Lækage tæthed ved høje temperatur
- Sfærisk krop med stor godstykkelse
- Kan brugs på en lang række applikationer
- Komplet udskiftelighed af delkomponenter
- Nem og hurtig vedligeholdelse grundet clamp samling
Udvalgt variant
Udvalgt variant
Specifikationer
| Beskrivelse | 3A - EHEDG Godkendt |
|---|---|
| Certifikater | 3.1 EN10204 ved ordre |
| Design Norm | SMS |
| Diameter indre | 22,6 mm |
| Diameter ydre | 25 mm |
| Hus | L-L-Body |
| Materialekvalitet | 1.4404 |
| Max arbejdstryk | 8 bar |
|---|---|
| Overfladeruhed | RA<0,8/1,2µm |
| Pakning | PFA/EPDM |
| Temperaturområde | -5°C/+140°C |
| Tilslutning | Svejseender |
| Vægt | 6 kg |
Produktbeskrivelse
Definox DCX4 Sædeventil
OEM Automatic Klitsø´s sædeventil opfylder de stærkeste krav til proces teknologien og er den ideale løsning inde for Food, Bryggeri, Kosmetik, og Farmaceutiske processer.
Sædeventilens design giver en bred vifte af muligheder og varianter.
DCX4 er monteret som standard med en flydende PFA tætning der sikrer fremragende rengøring af ventilen.
Tekniske fordele:
- Fra DN 25 til DN 150
- PFA flydende tætning, perfekt vaskbar, sikrer perfekt lækage tæthed ved høj temperatur og god modstandsdygtighed over for kemiske produkter
- Sfærisk krop med stor gods tykkelse, sikrer fremragende modstandsdygtighed over for ekspansion
- Forskellige krop konfigurationer er mulig: + TL / LT / L
- Talrige tilslutnings muligeheder: SMS - DIN - Clamp
- Plugen kan leveres med en elastomer tætning.
- Pneumatisk aktuator, aftageligt og nemt kan omstilles: NO-NC-Dobbelt effekt
- Kan bruges på en lang række applikationer
- Komplet udskiftelighed af delkomponenter
- Nem og hurtig vedligeholdelse takket være clamp samlingen.
DS/SMS/DIN, Manuel
DCX 4 er som standard udstyret med en flydende PFA sædepakning, der kan renses og som yder fremragende tæthed ved høje temperaturer og god modstandsdygtighed over for kemiske produkter.
Clampsamling af ventil for lettere vedligeholdelse.
Kugleformet krop med tykke vægge sikrer fremragende modstandsdygtighed over for ekspansion.
Specifikationer:
- fra DN 25 (1 ") til DN 104 (4") for den manuelle udgave
Materialer:
- Produktberørte dele: 1.4404 / 316L
- Ikke produktberørt:: 1.4301 / 304
- Ventil tætning: flydende PFA – EPDM fluorerede elastomer (FKM) eller silicium
- Andre pakninger: EPDM - fluorerede elastomer (FKM) eller silicium
Tilslutningsmuligheder:
- Svejseende, gevind, union, clamp mm.
Altermativ:
- Lang bevægelse af plug for maksimal frigørelse
- Aseptisk udgave med membran eller med damp sterilation af spindel
Overflade:
- RA udvendig = 1,2 um (150 grit)
- RA indvendig = 0,8 um (180 grit)
Driftsforhold:
- Max. temperatur: + 140 ° C (Temperatur afhængig af tætning type)
- Min. temperatur: - 5 ° C
- Max. arbejdstryk: 8 bar (800 kPa) / 116 psi
- Vakuum modstand: 0,4 cm³ / s
Leveres som standard med:
- Med svejseender
- Sædepakninger af PFA
- Andre pakninger af EPDM
- Produktberørte dele: Aisi 316L( 14404)
- Ikke produktberørte dele: Aisi 304 (14301)
- Finish: Poleret
- 3.1 Certifikat samt FDA erklæring kan leveres
- 3A og EHEDG
DS/SMS - Med aktuator
DCX 4 er som standard udstyret med en flydende PFA sædepakning, der kan renses og som yder fremragende tæthed ved høje temperaturer og god modstandsdygtighed over for kemiske produkter.
Clampsamling af ventil for lettere vedligeholdelse.
Kugleformet krop med tykke vægge sikrer fremragende modstandsdygtighed over for ekspansion.
Pneumatisk ventil aktuator, der let omdannet til NO (normalt åben) - NC (normalt lukket) eller DA (dobbeltvirkende).
Specifikationer:
- fra DN 25 (1 ") til DN 150 (6") for den automatiske udgave
Materialer:
- Produktberørte dele: 1.4404 / 316L
- Ikke produktberørt:: 1.4301 / 304
- Ventil tætning: flydende PFA – EPDM fluorerede elastomer (FKM) eller silicium
- Andre pakninger: EPDM - fluorerede elastomer (FKM) eller silicium
Tilslutningsmuligheder:
- Svejseende, gevind, union, clamp mm.
Altermativ:
- Lang bevægelse af plug for maksimal frigørelse
- Aseptisk udgave med membran eller med damp sterilation af spindel
Signaludstyr:
- Synlig på enkelt eller dobbelt rustfrit stål beslag
- Punkt-til-punkt eller AS-i styreenheden
- ICS (fra DN 25 til DN 80)
- ACS (fra DN 25 til DN 150)
Overflade:
- RA udvendig = 1,2 um (150 grit)
- RA indvendig = 0,8 um (180 grit)
Driftsforhold:
- Max. temperatur: + 140 ° C (Temperatur afhængig af tætning type)
- Min. temperatur: - 5 ° C
- Max. arbejdstryk: 8 bar (800 kPa) / 116 psi
Aktuator luftforsyningstryk:
- min. 5,5 bar (550 kPa) / 80 psi
- max. 8 bar (800 kPa) / 116 psi
- Vakuum modstand: 0,4 cm³ / s
Leveres som standard med:
- Med aktuator
- Med svejseender
- Sædepakninger af PFA
- Andre pakninger af EPDM
- Ventil normal lukket (NC)
- Produktberørte dele: Aisi 316L (14404)
- Ikke produktberørte dele: Aisi 304 (1.4301)
- Finish: Poleret
- 3.1 Certifikat samt FDA erklæring kan leveres
- 3A og EHEDG
DIM. | ø A | B | C | D | E | F | G | ø H | Vægt | Hus: L/L form | Hus: T/L form | Hus / L/T form | Hus: L/X form |
DN | mm. | mm. | mm. | mm. | mm. | mm. | mm. | mm. | Kg. | Vare nr. | Vare nr. | Vare nr. | Vare nr. |
25 | 25x1,2 | 55 | 55 | 192 | 14 | 110 | 240 | 89 | 5 | DE-CS025A11100 | DE-CS025A21100 | DE-CS025A31100 | DE-CS025A51100 |
38 | 38x1,2 | 70 | 70 | 195 | 18 | 110 | 255 | 89 | 5 | DE-CS038A11100 | DE-CS038A21100 | DE-CS038A31100 | DE-CS038A51100 |
51 | 51x1,2 | 82 | 80 | 225 | 27 | 123 | 300 | 114 | 9 | DE-CS051A11100 | DE-CS051A21100 | DE-CS051A31100 | DE-CS051A51100 |
63 | 63,5x1,6 | 105 | 95 | 275 | 32 | 159 | 360 | 167 | 20 | DE-CS063A11100 | DE-CS063A21100 | DE-CS063A31100 | DE-CS063A51100 |
76 | 76x2 | 110 | 105 | 280 | 32 | 159 | 375 | 167 | 21 | DE-CS076A11100 | DE-CS076A21100 | DE-CS076A31100 | DE-CS076A51100 |
101 | 101,6x2 | 130 | 165 | 335 | 35 | 181 | 470 | 216 | 40 | DE-CU101A11100 | DE-CU101A21100 | DE-CU101A31100 | DE-CU101A51100 |
DIN - Med aktuator
DCX 4 er som standard udstyret med en flydende PFA sædepakning, der kan renses og som yder fremragende tæthed ved høje temperaturer og god modstandsdygtighed over for kemiske produkter.
Clampsamling af ventil for lettere vedligeholdelse.
Kugleformet krop med tykke vægge sikrer fremragende modstandsdygtighed over for ekspansion.
Pneumatisk ventil aktuator, der let omdannet til NO (normalt åben) - NC (normalt lukket) eller DA (dobbeltvirkende).
Specifikationer:
- fra DN 25 (1 ") til DN 150 (6") for den automatiske udgave
Materialer:
- Produktberørte dele: 1.4404 / 316L
- Ikke produktberørt:: 1.4301 / 304
- Ventil tætning: flydende PFA – EPDM fluorerede elastomer (FKM) eller silicium
- Andre pakninger: EPDM - fluorerede elastomer (FKM) eller silicium
Tilslutningsmuligheder:
- Svejseende, gevind, union, clamp mm.
Altermativ:
- Lang bevægelse af plug for maksimal frigørelse
- Aseptisk udgave med membran eller med damp sterilation af spindel
Signaludstyr:
- Synlig på enkelt eller dobbelt rustfrit stål beslag
- Punkt-til-punkt eller AS-i styreenheden
- ICS (fra DN 25 til DN 80)
- ACS (fra DN 25 til DN 150)
Overflade:
- RA udvendig = 1,2 um (150 grit)
- RA indvendig = 0,8 um (180 grit)
Driftsforhold:
- Max. temperatur: + 140 ° C (Temperatur afhængig af tætning type)
- Min. temperatur: - 5 ° C
- Max. arbejdstryk: 8 bar (800 kPa) / 116 psi
Aktuator luftforsyningstryk:
- min. 5,5 bar (550 kPa) / 80 psi
- max. 8 bar (800 kPa) / 116 psi
- Vakuum modstand: 0,4 cm³ / s
Leveres som standard med:
- Med aktuator
- Med svejseender
- Sædepakninger af PFA
- Andre pakninger af EPDM
- Ventil normal lukket (NC)
- Produktberørte dele: Aisi 316L (14404)
- Ikke produktberørte dele: Aisi 304 (1.4301)
- Finish: Poleret
- 3.1 Certifikat samt FDA erklæring kan leveres
- 3A og EHEDG
DIM. | ø A | B | C | D | E | F | G | ø H | Vægt | Hus: L/L form | Hus: T/L form | Hus / L/T form | Hus: L/X form |
DN | mm. | mm. | mm. | mm. | mm. | mm. | mm. | mm. | Kg. | Vare nr. | Vare nr. | Vare nr. | Vare nr. |
25 | 28x1 | 55 | 55 | 192 | 14 | 110 | 240 | 89 | 5 | DE-CD025A11100 | DE-CD025A21100 | DE-CD025A31100 | DE-CD025A51100 |
32 | 34x1 | 55 | 65 | 194 | 17 | 110 | 250 | 89 | 5 | DE-CD032A11100 | DE-CD032A21100 | DE-CD032A31100 | DE-CD032A51100 |
40 | 40x1 | 70 | 70 | 195 | 18 | 110 | 255 | 89 | 5 | DE-CD040A11100 | DE-CD040A21100 | DE-CD040A31100 | DE-CD040A51100 |
50 | 53x1,5 | 80 | 80 | 225 | 27 | 123 | 300 | 114 | 9 | DE-CD050A11100 | DE-CD050A21100 | DE-CD050A31100 | DE-CD050A51100 |
65 | 70x2 | 108 | 100 | 277 | 32 | 159 | 370 | 167 | 20 | DE-CD065A11100 | DE-CD065A21100 | DE-CD065A31100 | DE-CD065A51100 |
80 | 85x2 | 115 | 130 | 327 | 36 | 181 | 440 | 216 | 28 | DE-CD080A11100 | DE-CD080A21100 | DE-CD080A31100 | DE-CD080A51100 |
100 | 104x2 | 130 | 150 | 335 | 35 | 181 | 470 | 216 | 40 | DE-CD100A11100 | DE-CD100A21100 | DE-CD100A31100 | DE-CD100A51100 |
125 | 129x2 | 160 | 165 | 488 | 56 | 285 | 590 | 270 | 73 | DE-CD125A11100 | DE-CD125A21100 | DE-CD125A31100 | DE-CD125A51100 |
150 | 154x2 | 180 | 195 | 500 | 62 | 285 | 620 | 270 | 78 | DE-CD150A11100 | DE-CD150A21100 | DE-CD150A31100 | DE-CD150A51100 |
US - Med aktuator
DCX 4 er som standard udstyret med en flydende PFA sædepakning, der kan renses og som yder fremragende tæthed ved høje temperaturer og god modstandsdygtighed over for kemiske produkter.
Clampsamling af ventil for lettere vedligeholdelse.
Kugleformet krop med tykke vægge sikrer fremragende modstandsdygtighed over for ekspansion.
Pneumatisk ventil aktuator, der let omdannet til NO (normalt åben) - NC (normalt lukket) eller DA (dobbeltvirkende).
Specifikationer:
- fra DN 25 (1 ") til DN 150 (6") for den automatiske udgave
Materialer:
- Produktberørte dele: 1.4404 / 316L
- Ikke produktberørt:: 1.4301 / 304
- Ventil tætning: flydende PFA – EPDM fluorerede elastomer (FKM) eller silicium
- Andre pakninger: EPDM - fluorerede elastomer (FKM) eller silicium
Tilslutningsmuligheder:
- Svejseende, gevind, union, clamp mm.
Altermativ:
- Lang bevægelse af plug for maksimal frigørelse
- Aseptisk udgave med membran eller med damp sterilation af spindel
Signaludstyr:
- Synlig på enkelt eller dobbelt rustfrit stål beslag
- Punkt-til-punkt eller AS-i styreenheden
- ICS (fra DN 25 til DN 80)
- ACS (fra DN 25 til DN 150)
Overflade:
- RA udvendig = 1,2 um (150 grit)
- RA indvendig = 0,8 um (180 grit)
Driftsforhold:
- Max. temperatur: + 140 ° C (Temperatur afhængig af tætning type)
- Min. temperatur: - 5 ° C
- Max. arbejdstryk: 8 bar (800 kPa) / 116 psi
Aktuator luftforsyningstryk:
- min. 5,5 bar (550 kPa) / 80 psi
- max. 8 bar (800 kPa) / 116 psi
- Vakuum modstand: 0,4 cm³ / s
Leveres som standard med:
- Med aktuator
- Med svejseender
- Sædepakninger af PFA
- Andre pakninger af EPDM
- Ventil normal lukket (NC)
- Produktberørte dele: Aisi 316L (14404)
- Ikke produktberørte dele: Aisi 304 (1.4301)
- Finish: Poleret
- 3.1 Certifikat samt FDA erklæring kan leveres
- 3A og EHEDG
DIM. | ø A | B | C | D | E | F | G | ø H | Vægt | Hus: L/L form | Hus: T/L form | Hus / L/T form | Hus: L/X form |
DN | mm. | mm. | mm. | mm. | mm. | mm. | mm. | mm. | Kg. | Vare nr. | Vare nr. | Vare nr. | Vare nr. |
1’’ | 25,4x1,65 | 51 | 83 | 192 | 14 | 110 | 240 | 89 | 5 | DE-CU025A11100 | DE-CU025A21100 | DE-CU025A31100 | DE-CU025A51100 |
11/2’ | 38,1x1,65 | 57 | 83 | 195 | 18 | 110 | 255 | 89 | 5 | DE-CU038A11100 | DE-CU038A21100 | DE-CU038A31100 | DE-CU038A51100 |
2’’ | 50,8x1,65 | 76 | 95 | 225 | 27 | 123 | 300 | 114 | 9 | DE-CU051A11100 | DE-CU051A21100 | DE-CU051A31100 | DE-CU051A51100 |
21/2’ | 63,5x1,65 | 76 | 108 | 275 | 32 | 159 | 360 | 167 | 20 | DE-CU063A11100 | DE-CU063A21100 | DE-CU063A31100 | DE-CU063A51100 |
3’’ | 76x1,65 | 82 | 120 | 280 | 32 | 159 | 375 | 167 | 21 | DE-CU076A11100 | DE-CU076A21100 | DE-CU076A31100 | DE-CU076A51100 |
4’’ | 101,6x2,0 | 130 | 165 | 335 | 35 | 181 | 470 | 216 | 40 | DE-CU101A11100 | DE-CU101A21100 | DE-CU101A31100 | DE-CU101A51100 |
6’’ | 152,4x2,75 | 180 | 195 | 500 | 62 | 285 | 620 | 270 | 78 | DE-CU152A11100 | DE-CU152A21100 | DE-CU152A31100 | DE-CU152A51100 |
Hus konfigurationer
Manualer fra Definox (Engelsk)
|
|
|
|
Bestilling
For teknisk support & bestilling kontakt:
Mogens Bak
Produktchef
Proces
[email protected]
+45 87 59 22 24
OMNIPLUS – Velafprøvet måleteknologi møder IO-Link
OMNIPLUS-transmitteren fra Senseca kombinerer velafprøvet måleteknologi med et intelligent IO-Link-interface, hvilket åbner døren for forbedret processtyring, øget effektivitet og større fleksibilitet i dine applikationer. Med et robust hus i rustfrit stål og en front i ridsefast mineralglas er OMNIPLUS både holdbar og pålidelig. Det standardiserede IO-Link-interface sikrer problemfri digital kommunikation, hvilket giver dig præcise data og pålidelige måleresultater – perfekt til optimal flowmåling.
Kundetilpassede tankdæksler/mandehuller i rustfri og syrefast stål
Har I brug for et tankdæksel eller tanklåg, der opfylder specifikke krav? Så er I kommet til det rigtige sted. Hos OEM Automatic Klitsø samarbejder vi med den tyske producent Zimmerlin for at kunne tilbyde kundetilpassede tankdæksler og tanklåg i rustfrit og syrefast stål – velegnede til både indendørs og udendørs miljøer.
Zimmerlin er en erfaren og innovativ producent med høj teknisk ekspertise og stort fokus på kvalitet og kundeønsker. Uanset om I søger en standardløsning eller har behov for en specialdesignet konstruktion, er de – og vi – en pålidelig partner gennem hele processen.
Næste niveau af industriel varsling
En ny produktserie fra Auer Signal lanceres i løbet af 2025, og de første modeller er nu klar til markedet. Serien er kendetegnet ved høj ydeevne, fleksibilitet og smarte funktioner – alt samlet i et moderne og robust design.
Få din vejecelle kalibreret og klar til brug
Vi har nu mulighed for at tilbyde kalibrering og indstilling af vejeceller efter dine ønsker og behov. En service, der tidligere udelukkende blev udført af WIKA i Tyskland, men som vi i dag tilbyder via vores svenske forædlingsafdeling.
Undgå farlige situationer – vælg et trådløst låsesystem fra Castell
Beskyt dig selv og dine kolleger med markedets mest pålidelige mekaniske låsesystem. Castells systemer er udviklet til applikationer, hvor der stilles høje krav til sikkerhed – typisk i miljøer med høj risiko, som f.eks. betonblandere, robotceller og produktionsanlæg.
EU stiller krav til danske renseanlæg
Det nye 4. rensetrin skal sikre fjernelse af vanskeligt nedbrydelige stoffer som PFAS og medicinrester – og det stiller høje krav til både teknologi, dokumentation og driftssikkerhed.
