DATASENSING

DATAVS2 PRO

Vision Sensor

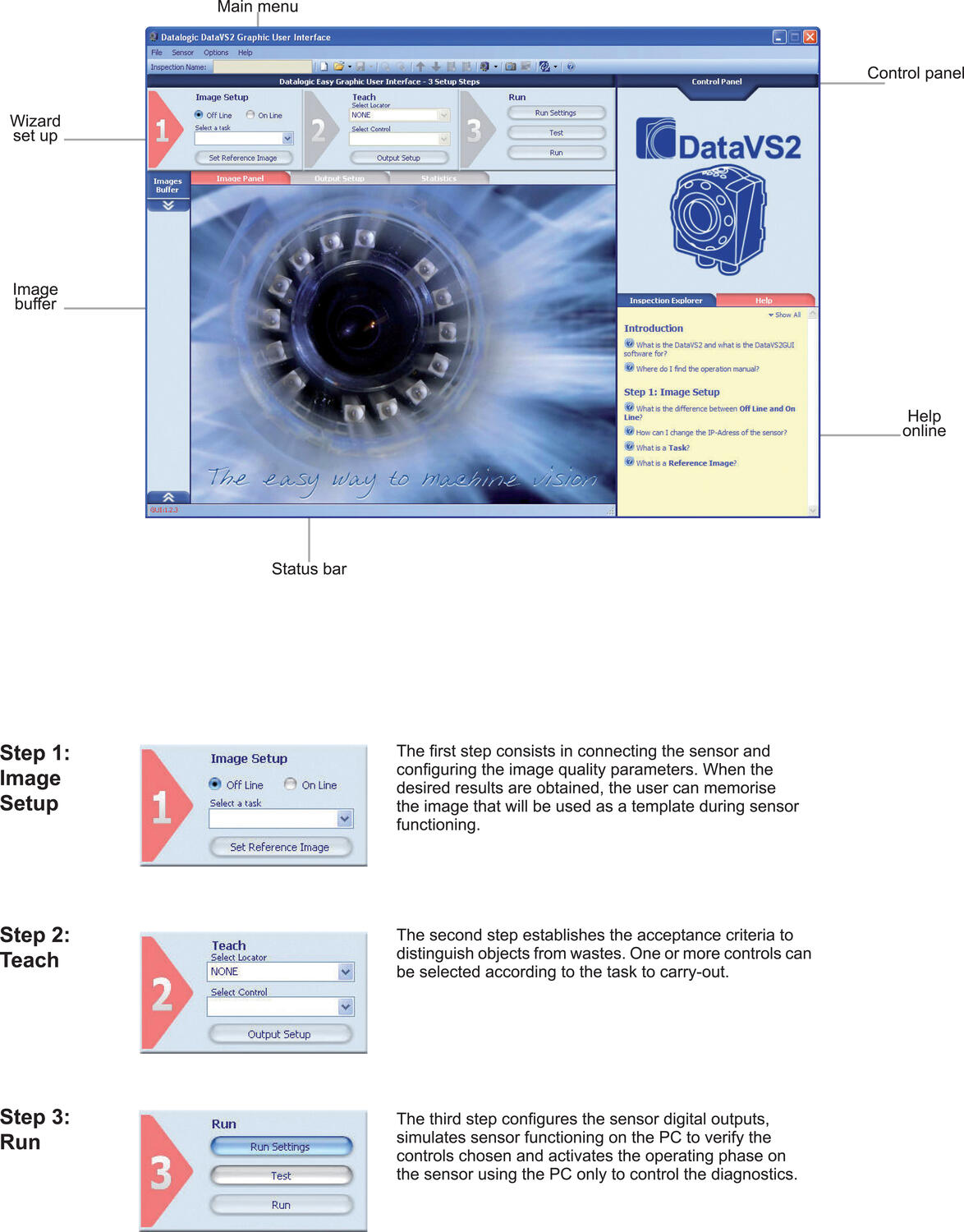

DataVS2 är en serie Visionsensorer för flexibla lösningar för maskin applikationer.

Sensorn är komplett med optik, röd LED-belysning och elektronik i ett kompakt hus. Parametrarna i sensorn sätts via PC genom Ethernet-kommunikation. Mjukvaran bifogas med sensorn och är utvecklad för att leda användaren steg för steg genom parameter sättningen. DataVS2 är tillgänglig i 4 olika versioner med olika kontrollverktyg.
PRO modellen - klarar de funktioner som finns i Advanced och ID modellerna.
Den klarar 360º mönsterigenkänning och även streckkod, datamatrix och OCV. Den har även 5 nya verktyg: 3 locators ( Streckkod, Datamatrix och 360º konturmatchning)
2 kontroller: 360º kontur räknare, 360º defect finder

273893_812.eps

Tekniska data

Matningsspänning

24 V DC ±10 %

Rippel

1Vpp max med belysning
2Vpp utan belysning

Strömförbrukning

100 mA vid 24 VDC (utan belysning)

Utgångstyp

3 PNP, 100 mA max



RS232

Upplösning

640x480 (VGA)

Nätverks interface

M12 4-polig Ethernet 10/100 Mbs

Gränssnitt extern belysning

Strobe signal (24 V PNP N.O)

Bildfrekvens

60 fps

optik

integrerad (6 mm/8 mm/12 mm/16 mm)

Indikering

4 LED

Anslutning

M12 8-polig A-kodad
M12 4-polig D-kodad

Skyddsklass

IP50

Kapslingsmaterial

Aluminiumlegering/ABS

Vikt

125 g

Arbetstemperatur

-10 till +50 ºC

Lagringstemperatur

-25 till +70 ºC

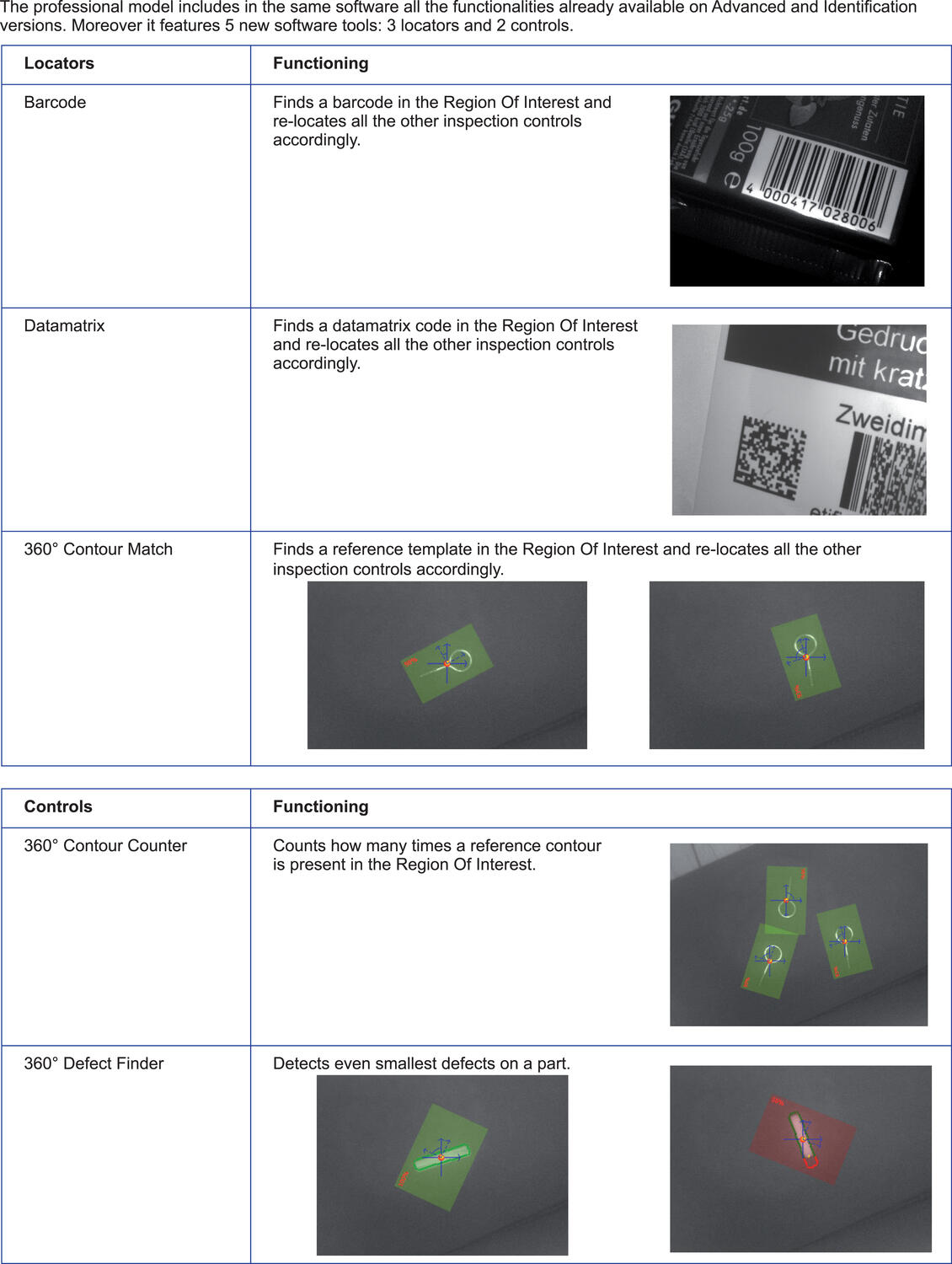

Kontrollverktyg

273896_812.eps

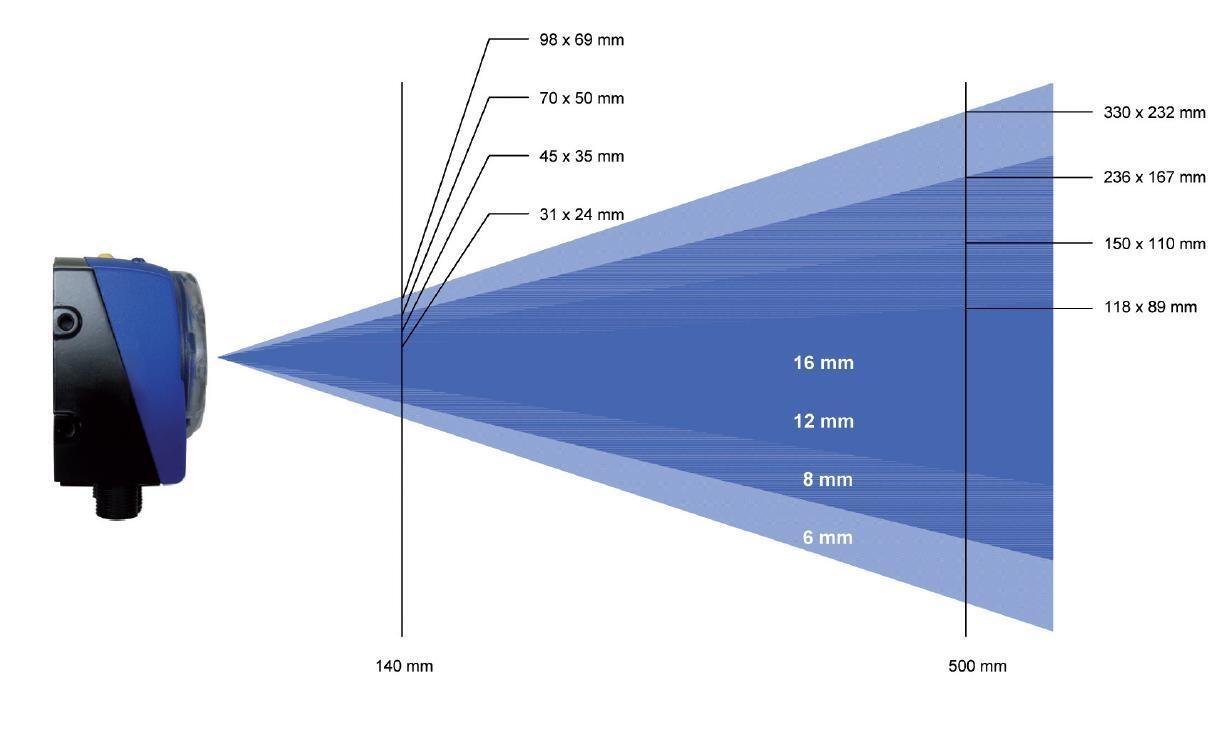

Läsfält


Läsfält

Arbetsavstånd(mm)

Läsfält (Bredd x Höjd) i mm

DATAVS2-16-DE-xxx

DATAVS2-12-DE-xxx

DATAVS2-08-DE-xxx

DATAVS2-06-DE-xxx

50

-

17 x 12

25 x 20

42 x 30

80

-

25 x 20

40 x 30

60 x 41

110

-

33 x 25

55 x 40

80 x 55

140

31 x 24

45 x 35

70 x 50

98 x 69

170

39 x 29

53 x 38

85 x 60

118 x 83

200

46 x 34

60 x 50

100 x 70

138 x 92

300

70 x 53

90 x 65

145 x 103

201 x 140

400

94 x 71

121 x 82

186 x 132

265 x 189

500

118 x 89

150 x 110

236 x 167

330 x 232

600

143 x 107

185 x 130

282 x 232

385 x 270




Mått

241824_812.eps

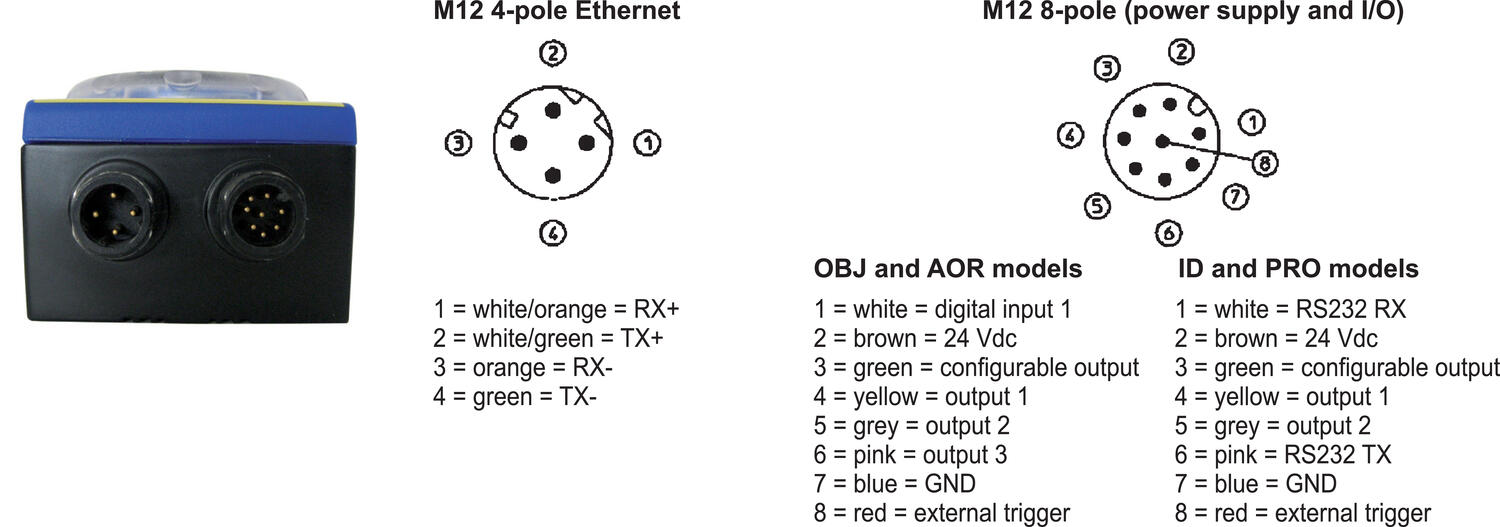

Inkoppling

273897_812.eps

Beställningsnummer

Beställningsnr

Beskrivning

Utgång

DATAVS2-06-RE-PRO

6 mm lins, PRO

3 utgångar, RS232

DATAVS2-08-RE-PRO

8 mm lins, PRO

3 utgångar, RS232

DATAVS2-12-RE-PRO

12 mm lins, PRO

3 utgångar, RS232

DATAVS2-16-RE-PRO

16 mm lins, PRO

3 utgångar, RS232

DATAVSCVRJ45D03

Ethernetkabel 3m





Download

Datablad

Hämta

Manual

Hämta
