DATASENSING
Vision Sensor DATAVS2 REID
DataVS2 är en serie Visionsensorer för flexibla lösningar för maskin applikationer.
Sensorn är komplett med optik, röd LED-belysning och elektronik i ett kompakt hus. Parametrarna i sensorn sätts via PC genom Ethernet-kommunikation. Mjukvaran bifogas med sensorn och är utvecklad för att leda användaren steg för steg genom parameter sättningen. DataVS2 är tillgänglig i 4 olika versioner med olika kontrollverktyg.
Identification ID - Läser streckkod, datamatrix och OCV.
Tekniska data
Matningsspänning | 24 V DC ±10 % |
Rippel | 1Vpp max med belysning |
Strömförbrukning | 100 mA vid 24 VDC (utan belysning) |
Utgångstyp | 3 PNP, 100 mA max |
| RS232 |
Upplösning | 640x480 (VGA) |
Nätverks interface | M12 4-polig Ethernet 10/100 Mbs |
Gränssnitt extern belysning | Strobe signal (24 V PNP N.O) |
Bildfrekvens | 60 fps |
optik | integrerad (6 mm/8 mm/12 mm/16 mm) |
Indikering | 4 LED |
Anslutning | M12 8-polig A-kodad |
Skyddsklass | IP50 |
Kapslingsmaterial | Aluminiumlegering/ABS |
Vikt | 125 g |
Arbetstemperatur | -10 till +50 ºC |
Lagringstemperatur | -25 till +70 ºC |

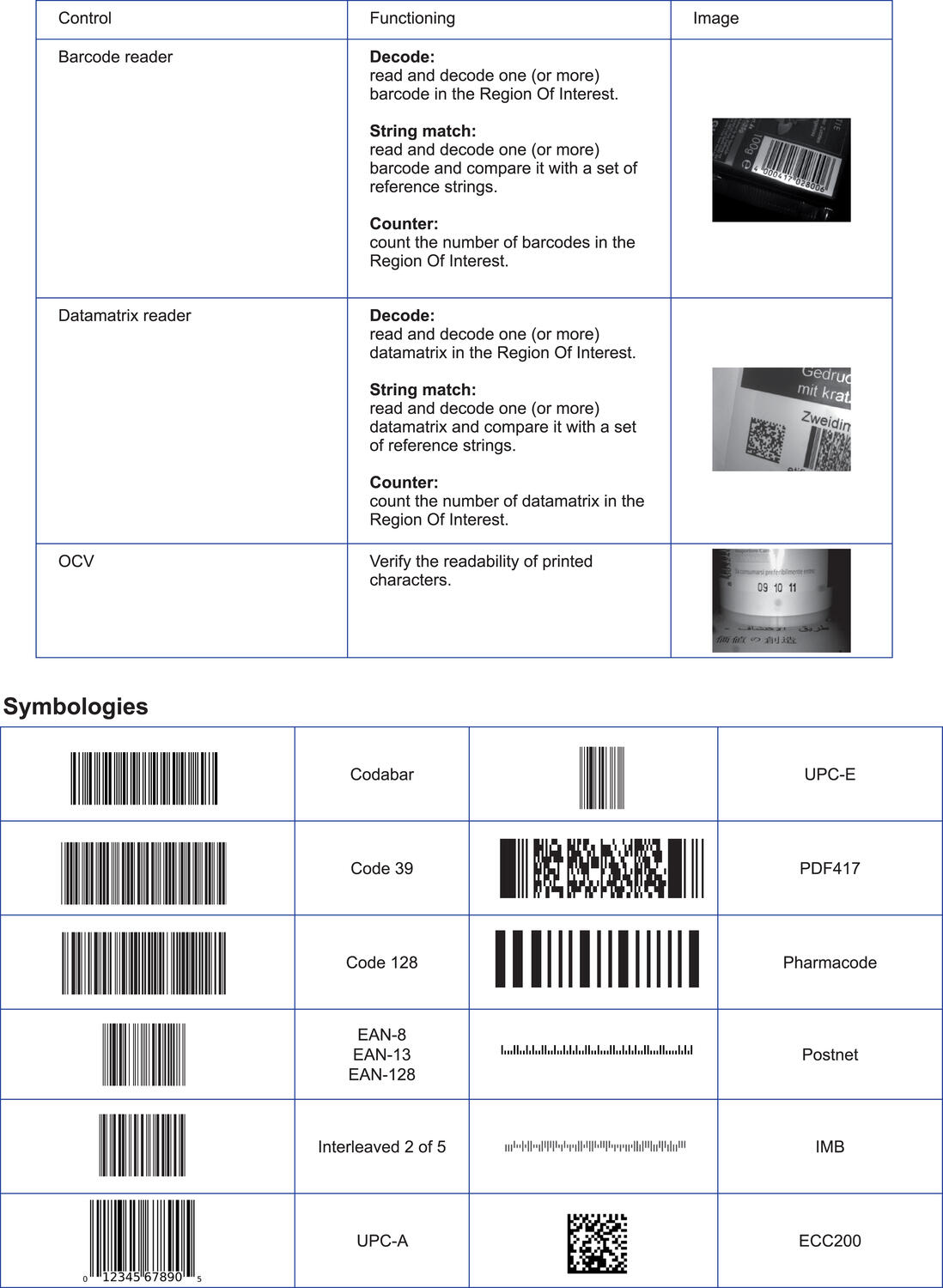

Kontrollverktyg
Läsfält
Läsfält
Arbetsavstånd(mm) | Läsfält (Bredd x Höjd) i mm | |||
DATAVS2-16-DE-xxx | DATAVS2-12-DE-xxx | DATAVS2-08-DE-xxx | DATAVS2-06-DE-xxx | |
50 | - | 17 x 12 | 25 x 20 | 42 x 30 |
80 | - | 25 x 20 | 40 x 30 | 60 x 41 |
110 | - | 33 x 25 | 55 x 40 | 80 x 55 |
140 | 31 x 24 | 45 x 35 | 70 x 50 | 98 x 69 |
170 | 39 x 29 | 53 x 38 | 85 x 60 | 118 x 83 |
200 | 46 x 34 | 60 x 50 | 100 x 70 | 138 x 92 |
300 | 70 x 53 | 90 x 65 | 145 x 103 | 201 x 140 |
400 | 94 x 71 | 121 x 82 | 186 x 132 | 265 x 189 |
500 | 118 x 89 | 150 x 110 | 236 x 167 | 330 x 232 |
600 | 143 x 107 | 185 x 130 | 282 x 232 | 385 x 270 |
|
Mått
|
Inkoppling
Beställningsnummer
Beställningsnr | Beskrivning | Utgång |
DATAVS2-06-REID | 6 mm lins, ID | 3 utgångar, RS232 |
DATAVS2-08-REID | 8 mm lins, ID | 3 utgångar, RS232 |
DATAVS2-12-REID | 12 mm lins, ID | 3 utgångar, RS232 |
DATAVS2-16-REID | 16 mm lins, ID | 3 utgångar, RS232 |
DATAVSCVRJ45D03 | Ethernetkabel 3m |
|
Download
Datablad | |
Manual |
- Controller til stregkode, Datamatrix og OCV
- Hukommelse til op mod 20 forskellige inspektioner
- 3 udgange
- R232 interface
Udvalgt variant
Udvalgt variant
Specifikationer
| Billedefrekvens | 60 |
|---|---|
| Effektforbrug | 0,1 A |
| Elektrisk tilslutning | 4-polet kontakt M12 stik, 8-polet kontakt M12 stik |
| IP-klasse | IP50 |
| Materiale kapsling | Aluminium |
| Materiale linse | ABS-plast |
| Opløsning | 640x480 (VGA) |
| Spænding DC max | 24 V |
| Spænding DC min | 24 V |
|---|---|
| Spændingstolerance | 10% |
| Temperaturområde fra | -10 °C |
| Temperaturområde til | 50 °C |
| Udgang | 3xPNP, RS232 |
| Udgangsstrøm max | 0,1 A |
Produktbeskrivelse
DataVS2 är en serie Visionsensorer för flexibla lösningar för maskin applikationer.
Sensorn är komplett med optik, röd LED-belysning och elektronik i ett kompakt hus. Parametrarna i sensorn sätts via PC genom Ethernet-kommunikation. Mjukvaran bifogas med sensorn och är utvecklad för att leda användaren steg för steg genom parameter sättningen. DataVS2 är tillgänglig i 4 olika versioner med olika kontrollverktyg.
Identification ID - Läser streckkod, datamatrix och OCV.
Tekniska data
Matningsspänning | 24 V DC ±10 % |
Rippel | 1Vpp max med belysning |
Strömförbrukning | 100 mA vid 24 VDC (utan belysning) |
Utgångstyp | 3 PNP, 100 mA max |
| RS232 |
Upplösning | 640x480 (VGA) |
Nätverks interface | M12 4-polig Ethernet 10/100 Mbs |
Gränssnitt extern belysning | Strobe signal (24 V PNP N.O) |
Bildfrekvens | 60 fps |
optik | integrerad (6 mm/8 mm/12 mm/16 mm) |
Indikering | 4 LED |
Anslutning | M12 8-polig A-kodad |
Skyddsklass | IP50 |
Kapslingsmaterial | Aluminiumlegering/ABS |
Vikt | 125 g |
Arbetstemperatur | -10 till +50 ºC |
Lagringstemperatur | -25 till +70 ºC |
Kontrollverktyg
Läsfält
Läsfält
Arbetsavstånd(mm) | Läsfält (Bredd x Höjd) i mm | |||
DATAVS2-16-DE-xxx | DATAVS2-12-DE-xxx | DATAVS2-08-DE-xxx | DATAVS2-06-DE-xxx | |
50 | - | 17 x 12 | 25 x 20 | 42 x 30 |
80 | - | 25 x 20 | 40 x 30 | 60 x 41 |
110 | - | 33 x 25 | 55 x 40 | 80 x 55 |
140 | 31 x 24 | 45 x 35 | 70 x 50 | 98 x 69 |
170 | 39 x 29 | 53 x 38 | 85 x 60 | 118 x 83 |
200 | 46 x 34 | 60 x 50 | 100 x 70 | 138 x 92 |
300 | 70 x 53 | 90 x 65 | 145 x 103 | 201 x 140 |
400 | 94 x 71 | 121 x 82 | 186 x 132 | 265 x 189 |
500 | 118 x 89 | 150 x 110 | 236 x 167 | 330 x 232 |
600 | 143 x 107 | 185 x 130 | 282 x 232 | 385 x 270 |
|
Mått
|
Inkoppling
Beställningsnummer
Beställningsnr | Beskrivning | Utgång |
DATAVS2-06-REID | 6 mm lins, ID | 3 utgångar, RS232 |
DATAVS2-08-REID | 8 mm lins, ID | 3 utgångar, RS232 |
DATAVS2-12-REID | 12 mm lins, ID | 3 utgångar, RS232 |
DATAVS2-16-REID | 16 mm lins, ID | 3 utgångar, RS232 |
DATAVSCVRJ45D03 | Ethernetkabel 3m |
|
Download
Datablad | |
Manual |
