LÜTZE
Multisignalkonverter
Til strømstyrke 0-1 A eller 0-5 A AC/DC
Lütze multisignalkonverter, der måler 0-1 A eller 0-5 AC/DC (RMS) på primærsiden, som derefter konverteres til et standardsignal 0(4)-20 mA eller 0-10 V DC. Udgangssignalet vælges med en DIP-omskifter på konverterens side. Efter valg af ind- og udgangssignaler er konverteren klar til brug. Intet behov for endelige justeringer. Konverteren har automatisk justering, hvilket sparer tid. Det kompakte format sparer skabsplads, og 3-vejs galvanisk isolering giver en god grænseflade mellem styresystemer og feltmiljøer. Der kan anvendes klemmer på konverteren til fælles forsyningsspænding.
Tekniske data
Indgang |
| |
Indgangssignal | 0-1 A AC/DC eller 0-5 A AC/DC | |
Indgangsimpedans | 0-1 A = 0,1 Ω/0-5 A = 0,05 Ω | |
Målefrekvensområde | 15-400 Hz +DC. (1-14 Hz mindre nøjagtighed) | |
Målemetode | RMS | |
| Strømstyrke | Spænding |
Udgang |
|
|
Valgfrie udgangssignaler | 0-20 mA, 4-20 mA | 0-10 V DC |
Belastningsimpedans | Maks. 400 Ω | Min. 1 kΩ |
|
|
|
Generelle data |
| |
Forsyningsspænding | 16,8-30 V DC, 19,2-28,8 V AC | |
Effektforbrug | 13 mA | |
Statusindikation | Gul lysdiode. | |
Isolation | 3-vejs. 1,5 kV | |
Nøjagtighed | 0,5 % (fuld skala) ved 23 °C | |
Linearitetsfejl | 0,1 % fuld skala. | |
Reaktionstid | 60 ms (nøjagtighed 1 %) | |
Temperaturkoefficient | <150 ppm pr. grad C. (Fuld skala) | |
IP-klasse | IP20 | |
Installationsvinkel | Alle vinkler er tilladte | |
Tilslutning | Skrue 0,14-1,5 mm² | |
Driftstemperatur | -25 °C til +60 °C | |
Vægt | 55 g | |
EMC | Ifølge etableret norm | |
Godkendelse | cULus afventer | |

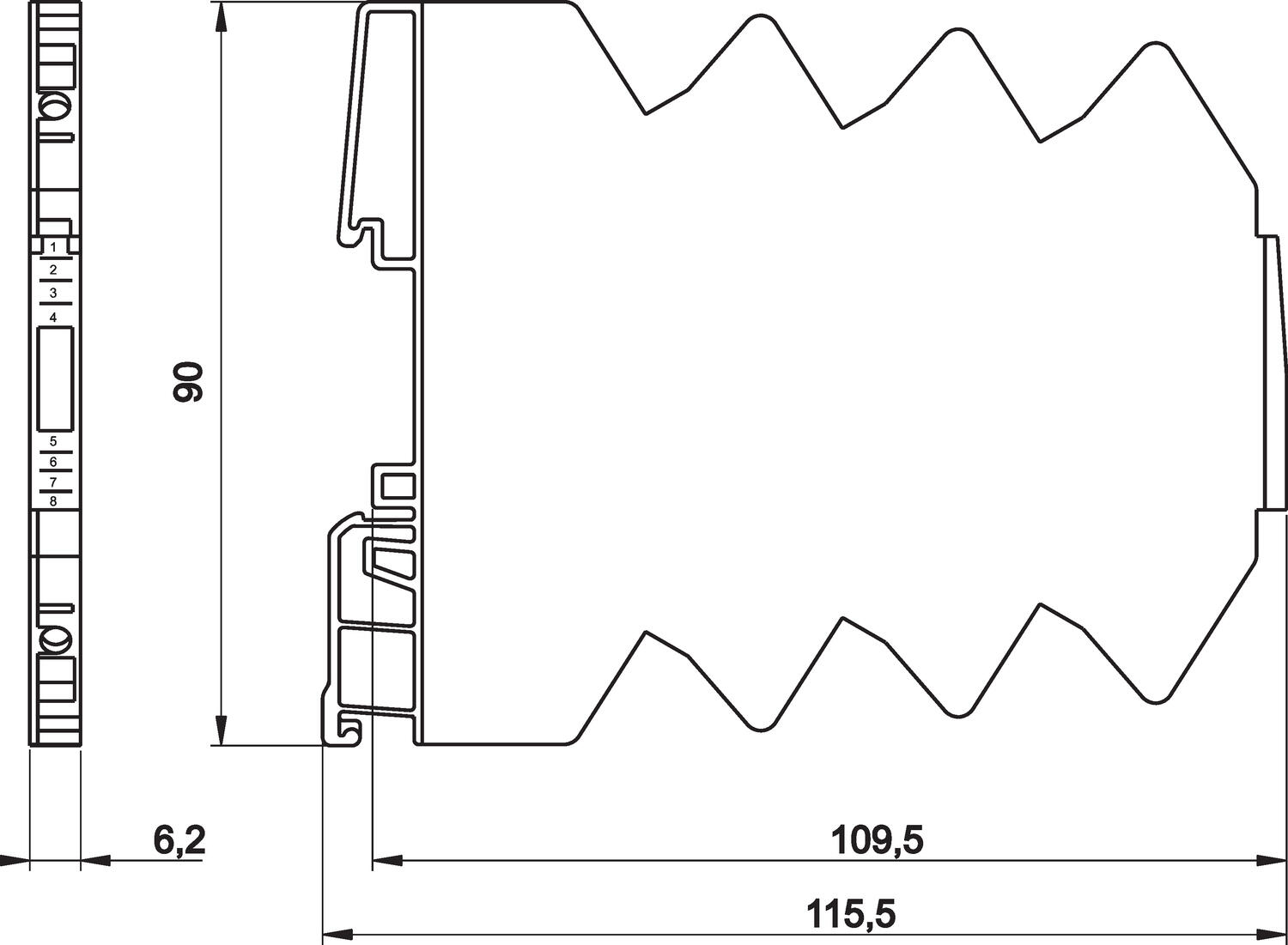

Mål
(mm)
|

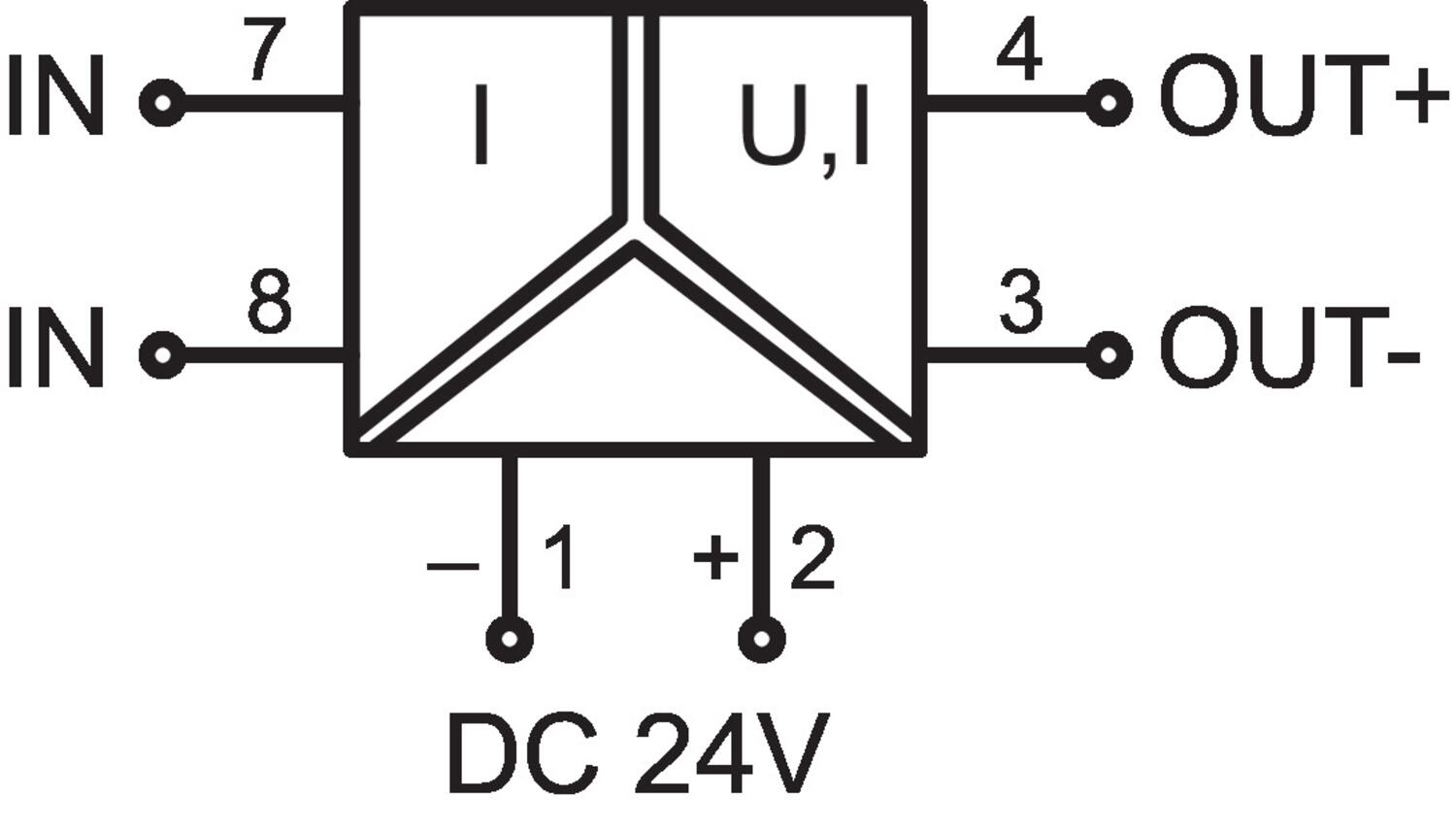

Tilslutning
|
Indstillinger for DIP-omskifter
|
|
0-1 A AC/DC | 0-5 A AC/DC |
Best. nr.
Bestillingsnr. | Beskrivelse | Forsyningsspænding | Datablad |
750540 | Signalkonverter ind: 0-1 A ud: Standardsignaler. 6,2 mm bred | 24 V AC/DC | |
750541 | Signalkonverter ind: 0-5 A ud: Standardsignaler. 6,2 mm bred | 24 V AC/DC |
- 6,2 mm bred
- Valgfrie udgangssignaler
- 3-vejs adskillelse 1,5 kV
- Måler RMS-værdi
- 24 V DC driftsspænding
Udvalgt variant
Udvalgt variant
Specifikationer
| Linearitetsfejl | 0,1 % FSR |
|---|---|
| Temperaturkoefficient | <150 ppm/° K FSR |
| Spænding max | 264 V |
| Indgangsimpedans strøm A | 0,1 Ω |
| Lastimpedans strøm | Max. 400 Ω |
| Lastimpedans spænding | Min. 1 kΩ |
| IP-klasse | IP20 |
| Vægt | 55 g |
| Tilslutningstværsnit min | 0,14 mm² |
| Tilslutningstværsnit maks | 1,5 mm² |
| Styrespænding | 24 V DC |
|---|---|
| Styrespænding DC max | 30 V |
| Styrespænding DC min | 16,8 V |
| Strømforbrug | 13 mA |
| Isolationsspænding ind / ud | 1500 V |
| Temperaturområde fra | -25 °C |
| Temperaturområde til | 60 °C |
| Godkendelser | CE, cULus, RoHS |
Produktbeskrivelse
Lütze multisignalkonverter, der måler 0-1 A eller 0-5 AC/DC (RMS) på primærsiden, som derefter konverteres til et standardsignal 0(4)-20 mA eller 0-10 V DC. Udgangssignalet vælges med en DIP-omskifter på konverterens side. Efter valg af ind- og udgangssignaler er konverteren klar til brug. Intet behov for endelige justeringer. Konverteren har automatisk justering, hvilket sparer tid. Det kompakte format sparer skabsplads, og 3-vejs galvanisk isolering giver en god grænseflade mellem styresystemer og feltmiljøer. Der kan anvendes klemmer på konverteren til fælles forsyningsspænding.
Tekniske data
Indgang |
| |
Indgangssignal | 0-1 A AC/DC eller 0-5 A AC/DC | |
Indgangsimpedans | 0-1 A = 0,1 Ω/0-5 A = 0,05 Ω | |
Målefrekvensområde | 15-400 Hz +DC. (1-14 Hz mindre nøjagtighed) | |
Målemetode | RMS | |
| Strømstyrke | Spænding |
Udgang |
|
|
Valgfrie udgangssignaler | 0-20 mA, 4-20 mA | 0-10 V DC |
Belastningsimpedans | Maks. 400 Ω | Min. 1 kΩ |
|
|
|
Generelle data |
| |
Forsyningsspænding | 16,8-30 V DC, 19,2-28,8 V AC | |
Effektforbrug | 13 mA | |
Statusindikation | Gul lysdiode. | |
Isolation | 3-vejs. 1,5 kV | |
Nøjagtighed | 0,5 % (fuld skala) ved 23 °C | |
Linearitetsfejl | 0,1 % fuld skala. | |
Reaktionstid | 60 ms (nøjagtighed 1 %) | |
Temperaturkoefficient | <150 ppm pr. grad C. (Fuld skala) | |
IP-klasse | IP20 | |
Installationsvinkel | Alle vinkler er tilladte | |
Tilslutning | Skrue 0,14-1,5 mm² | |
Driftstemperatur | -25 °C til +60 °C | |
Vægt | 55 g | |
EMC | Ifølge etableret norm | |
Godkendelse | cULus afventer | |
Mål
(mm)
|
Tilslutning
|
Indstillinger for DIP-omskifter
|
|
0-1 A AC/DC | 0-5 A AC/DC |
Best. nr.
Bestillingsnr. | Beskrivelse | Forsyningsspænding | Datablad |
750540 | Signalkonverter ind: 0-1 A ud: Standardsignaler. 6,2 mm bred | 24 V AC/DC | |
750541 | Signalkonverter ind: 0-5 A ud: Standardsignaler. 6,2 mm bred | 24 V AC/DC |
