LÜTZE
Multtifunktions signalkonverter
til PT-100
Lütze signalkonverter til PT-100 føler. Tre forskellige temperaturområder kan vælges via en DIP-omskifter. Udgangssignalet kan også vælges blandt de mest almindelige standardsignaler. Ingen yderligere justering er nødvendig. Konverteren kalibrerer sig selv, hvilket gør installation hurtig og enkel. Konverterne er specielt velegnede til applikationer, hvor mange signaler skal behandles, da bredden blot er 6,2 mm pr. enhed.
Fortrådning
Lütze signalkonverter leveres med såvel 2- som 3-vejs galvanisk isolering. Konverterne kan tilsluttes en skilleklemme for forbindelse til f.eks. forsyningsspænding. En gul lysdiode indikerer forsyningsspænding. Ved fejl på føler blinker lysdioden.
Tekniske data
Indgang |
| |
Valgfrie temperaturområder | -50 °C til +150 °C | |
| 0 °C til +100 °C | |
| 0 °C til +200 °C | |
Følertype | PT-100. 2-tråds eller 3-tråds | |
Udgang | Strømstyrke | Spænding |
Valgfrie udgangssignaler | 0-20/4-20 mA | 0-10 V DC |
Belastningsimpedans | <400 Ω | >55 kΩ |
Nøjagtighed ved 23 °C | 0,3 % af maks. værdi | |
Lineær fejl | <0,1 % af maks. værdi | |
Temperaturkoefficient | <150 ppm °C | |
Reaktionstid | 60 ms (nøjagtighed/1 %) | |
Stigetid (10-90 %) | 30 ms | |
|
| |
Generelle data |
| |
Forsyningsspænding | 16,8-30 V DC/19,2-28,8 V AC | |
Effektforbrug | 8 mA 2-vejs. 13 mA 3-vejs. | |
Isolation, ind/ud/forsyning | 1500 V | |
Driftstemperatur | -25 °C til +60 °C | |
Opbevaringstemperatur | -40 °C til +80 °C | |
IP-klasse | IP20 | |
Montering | DIN-skinne | |
Maks. kabeltværsnit | 1,5 mm² | |
Godkendelse |
| |
CE-mærket | Ja | |

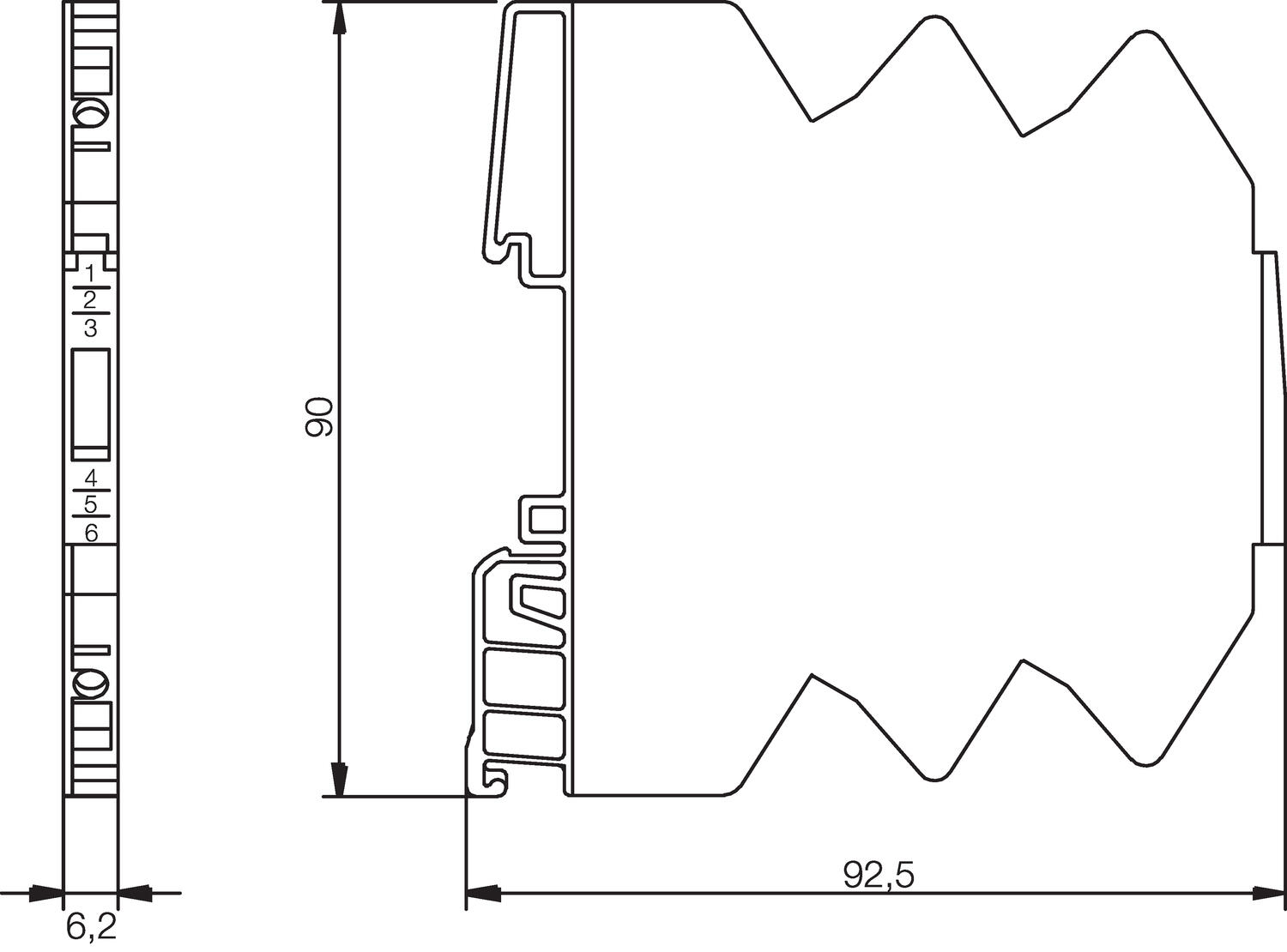

Mål
(mm)

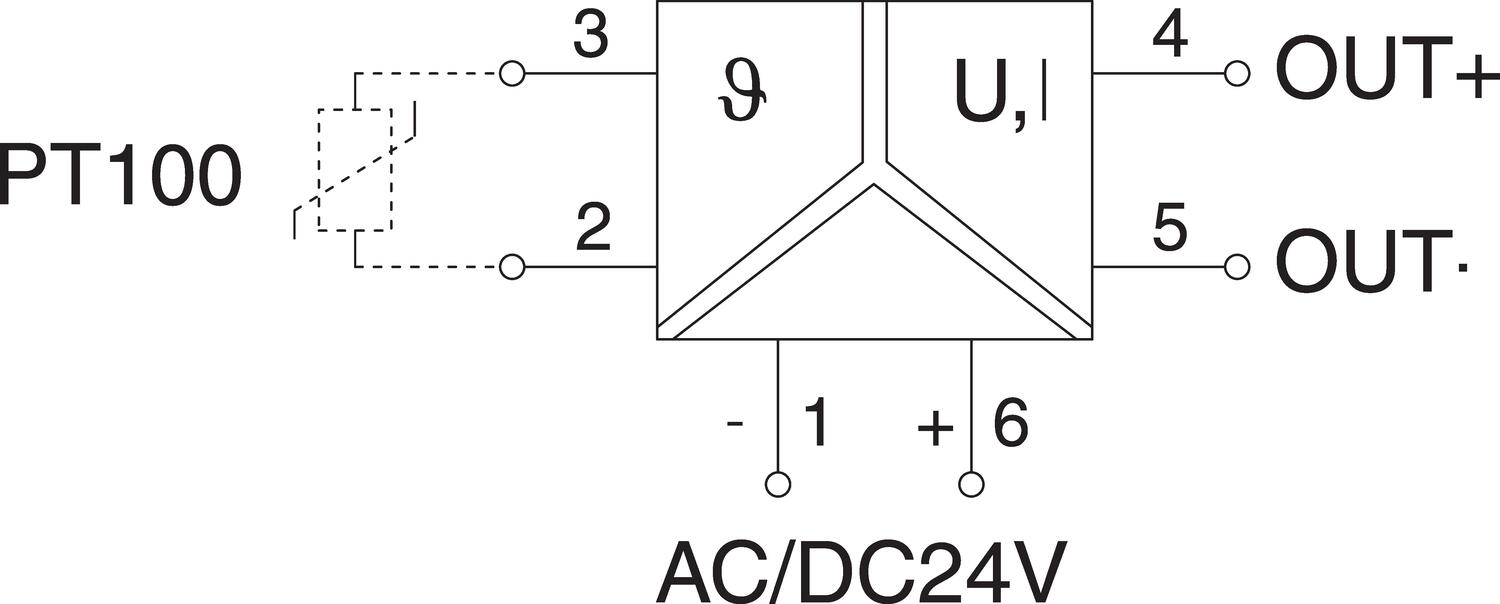

Tilslutning
75803 | 750819 | 750809 |

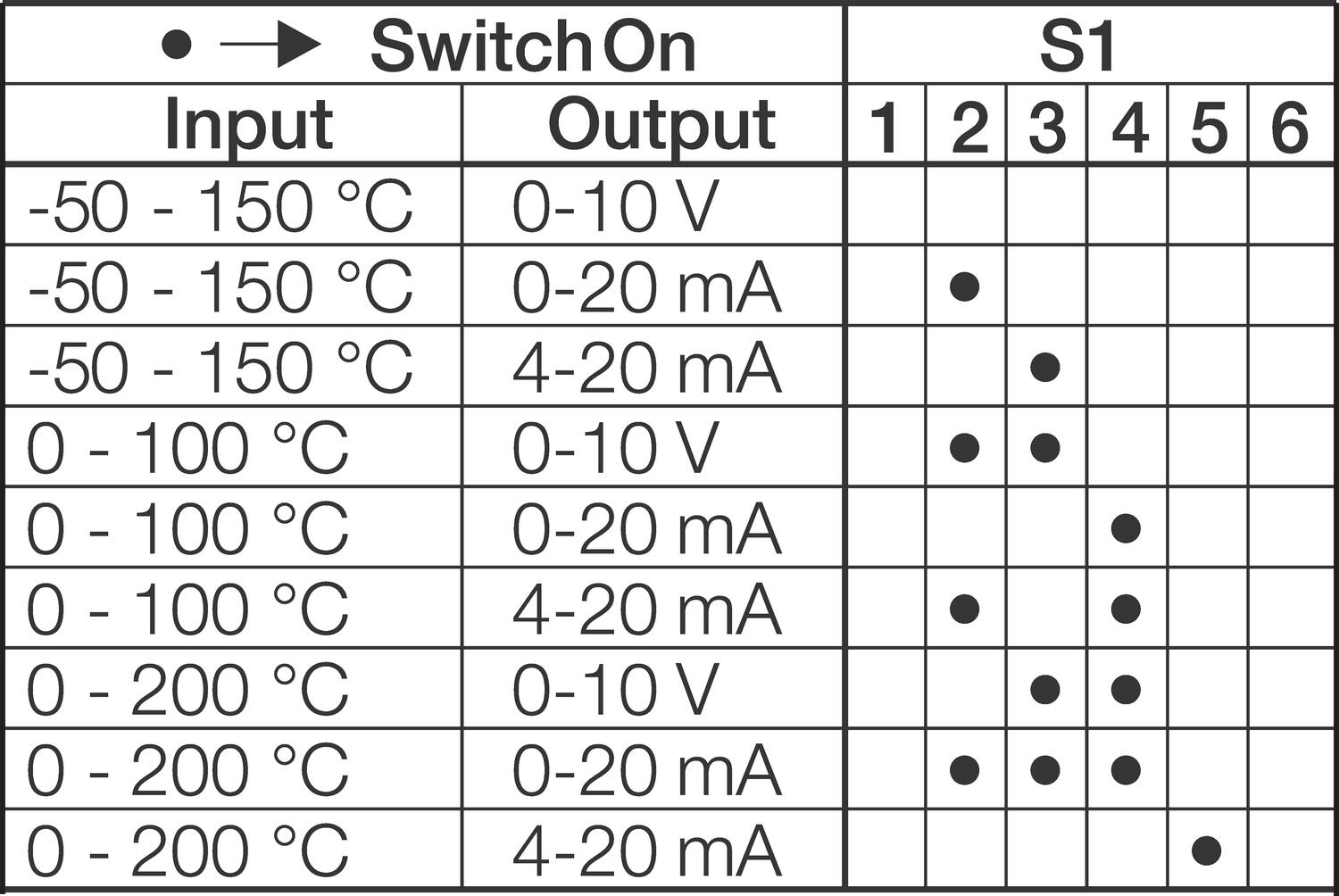

Indstillinger for DIP-omskifter |
Best. nr.
Bestillingsnr. | Beskrivelse | Forsyningsspænding | Datablad |
750803 | Signalkonv. PT-100. 2-tråds. Valgfrit ind- og udgangssignal. 2-vejs isol. | 24 V DC/AC | |
750809 | Signalkonv. PT-100. 2-tråds. Valgfrit ind- og udgangssignal. 3-vejs isol. | 24 V DC/AC | |
750819 | Signalkonv. PT-100. 3-tråds. Valgfrit ind- og udgangssignal. 2-vejs isol. | 24 V DC/AC | |
760802 | Rød opspænding til signalkonverter. 16-polet. |
|
|
760803 | Hvid opspænding til signalkonverter. 16-polet. |
|
|
760804 | Blå opspænding til signalkonverter. 16-polet. |
|
|
- 6,2 mm bred
- Valgfrie ind- og udgangssignaler
- 1500 V galvanisk adskillelse
- Automatisk kalibrering
- 24 V AC / DC driftsspænding
Udvalgt variant
Udvalgt variant
Specifikationer
| Stigningstid (10-90%) | 30 ms |
|---|---|
| Linearitetsfejl | <0,1 % av max.värdet |
| Temperaturkoefficient | <150 ppm °C |
| Lastimpedans strøm | <400 Ω |
| Lastimpedans spænding | >55 kΩ |
| IP-klasse | IP20 |
| Tilslutningstværsnit maks | 1,5 mm² |
| Styrespænding DC max | 30 V |
| Styrespænding DC min | 16,8 V |
| Styrespænding AC min | 19,2 V |
| Styrespænding AC max | 28,8 V |
|---|---|
| Isolationsspænding ind / ud | 1500 V |
| Strømforbrug | 0,3 W |
| Temperaturområde fra | -50 °C |
| Temperaturområde til | 200 °C |
| Temperaturområde lager fra | -40 °C |
| Temperaturområde lager til | 80 °C |
| Godkendelser | CE, cULus, RoHS |
Produktbeskrivelse
Lütze signalkonverter til PT-100 føler. Tre forskellige temperaturområder kan vælges via en DIP-omskifter. Udgangssignalet kan også vælges blandt de mest almindelige standardsignaler. Ingen yderligere justering er nødvendig. Konverteren kalibrerer sig selv, hvilket gør installation hurtig og enkel. Konverterne er specielt velegnede til applikationer, hvor mange signaler skal behandles, da bredden blot er 6,2 mm pr. enhed.
Fortrådning
Lütze signalkonverter leveres med såvel 2- som 3-vejs galvanisk isolering. Konverterne kan tilsluttes en skilleklemme for forbindelse til f.eks. forsyningsspænding. En gul lysdiode indikerer forsyningsspænding. Ved fejl på føler blinker lysdioden.
Tekniske data
Indgang |
| |
Valgfrie temperaturområder | -50 °C til +150 °C | |
| 0 °C til +100 °C | |
| 0 °C til +200 °C | |
Følertype | PT-100. 2-tråds eller 3-tråds | |
Udgang | Strømstyrke | Spænding |
Valgfrie udgangssignaler | 0-20/4-20 mA | 0-10 V DC |
Belastningsimpedans | <400 Ω | >55 kΩ |
Nøjagtighed ved 23 °C | 0,3 % af maks. værdi | |
Lineær fejl | <0,1 % af maks. værdi | |
Temperaturkoefficient | <150 ppm °C | |
Reaktionstid | 60 ms (nøjagtighed/1 %) | |
Stigetid (10-90 %) | 30 ms | |
|
| |
Generelle data |
| |
Forsyningsspænding | 16,8-30 V DC/19,2-28,8 V AC | |
Effektforbrug | 8 mA 2-vejs. 13 mA 3-vejs. | |
Isolation, ind/ud/forsyning | 1500 V | |
Driftstemperatur | -25 °C til +60 °C | |
Opbevaringstemperatur | -40 °C til +80 °C | |
IP-klasse | IP20 | |
Montering | DIN-skinne | |
Maks. kabeltværsnit | 1,5 mm² | |
Godkendelse |
| |
CE-mærket | Ja | |
Mål
(mm)
Tilslutning
75803 | 750819 | 750809 |
Indstillinger for DIP-omskifter |
Best. nr.
Bestillingsnr. | Beskrivelse | Forsyningsspænding | Datablad |
750803 | Signalkonv. PT-100. 2-tråds. Valgfrit ind- og udgangssignal. 2-vejs isol. | 24 V DC/AC | |
750809 | Signalkonv. PT-100. 2-tråds. Valgfrit ind- og udgangssignal. 3-vejs isol. | 24 V DC/AC | |
750819 | Signalkonv. PT-100. 3-tråds. Valgfrit ind- og udgangssignal. 2-vejs isol. | 24 V DC/AC | |
760802 | Rød opspænding til signalkonverter. 16-polet. |
|
|
760803 | Hvid opspænding til signalkonverter. 16-polet. |
|
|
760804 | Blå opspænding til signalkonverter. 16-polet. |
|
|
