PULS

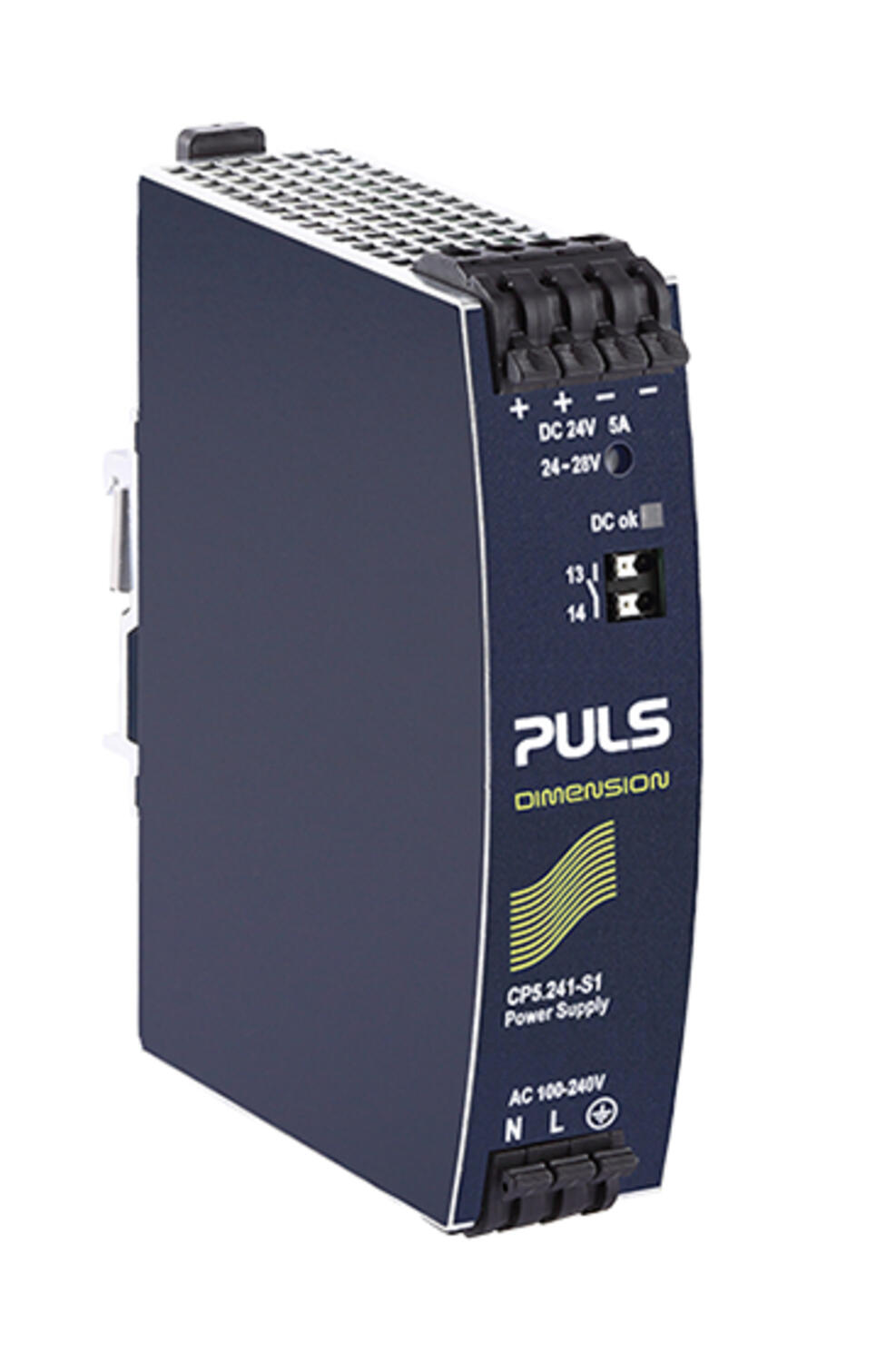

24V DC 5A Strømforsyning
PULS Dimension CP
Dimension CP-serien er omkostningsoptimerede strømforsyninger, der ikke går på kompromis med kvalitet, pålidelighed og ydeevne. CP-serien er en del af DIMENSION-serien og består af typerne CP5.241, CP10.241 & CP20.241.
CP serien er anden generation af C-serien, er for 1-faset tilslutning og serien sætter nye rekorder på alle tekniske parametre ved at anvende den nyeste teknik og sofistikeret termisk design.
Med en virkningsgrad på typisk 94,3-95,6 % bliver effekttabet meget småt og dermed har bredden på 5A versionen kunne reduceres til kun 32 mm, i sandhed enestående.
Strømforsyningerne har Power Boost på 20 %, hvilket muliggør en højere udgangsstrøm uden at spændingen reduceres. Funktionen er specielt nyttig ved startstrømme under opstart og ved indkobling af for eksempel DC-motorer.

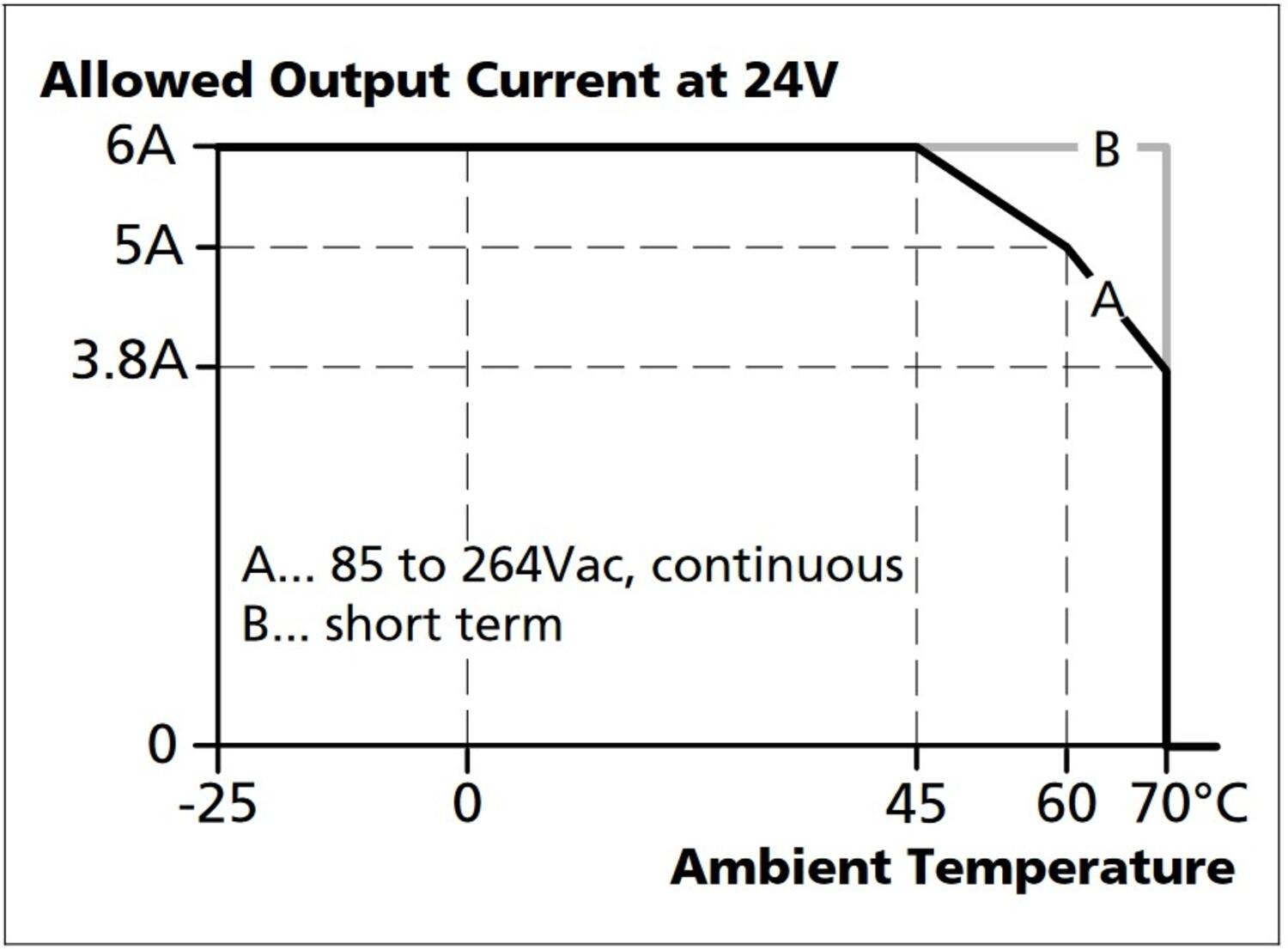

Effektreserven kan anvendes kontinuerligt op til +45 °C og i kortere perioder fra +45 til +60 °C.
Derudover kan strømforsyningerne levere 3 gange den nominelle udgangsstrøm i 12 ms, hvilket hjælper med til at udløse sikringer og sikre bedre selektivitet når kortslutningsstrømmene er små.

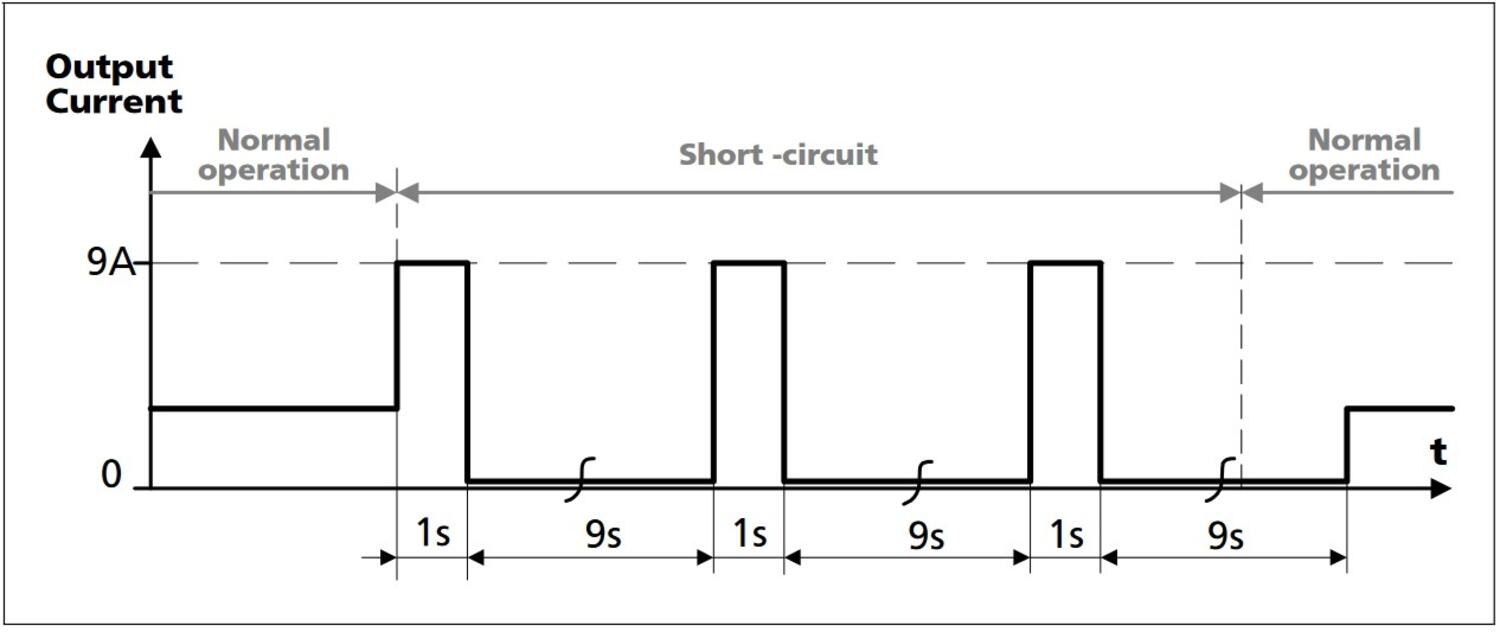

Hiccup Plus.
Med Puls nye kortslutningsteknik Hiccup Plus opnås en optimal beskyttelse af installationen på sekundærsiden af strømforsyningen.
Såfremt udgangsspændingen synker til under 13 V DC leverer strømforsyningen 2 x mærkestrømmen i 2 sekunder, derefter lukker strømforsyningen udgangen ned for så at forsøge at genstarte efter ca. 18 sekunder. Med denne funktion sikres en høj kortslutnings- eller overstrøm samtidigt med at der undgås en konstant høj strøm som kan forårsage varmeproblemer med efterfølgende skade på kabler og komponenter.
Flere tekniske fordele. CP serien har aktiv effektfaktorkompensering (PFC) og aktivt filter til beskyttelse mod indkoblingsstrømme, In-rush.
Høj immunitet over for transienter samt lav elektromagnetisk emission, en DC-OK signalkontakt til fjernovervågning og en stor international godkendelsespakke til en lang række applikationer, gør denne strømforsyninger egnet til næsten enhver situation.
- Op til 94,3 % virkningsgrad
- Kun 32mm bred
- 20% Power Boost
- Easy Fuse Breaking
- Hiccup Plus
Udvalgt variant
Udvalgt variant
Specifikationer
Indgangsdata |
|
|---|---|
| Indgangsspænding AC | 100-240 V |
| Indgangsspænding AC min | 85 V AC |
| Indgangsspænding AC max | 264 V AC |
| Indgangsspænding DC | 110-150 V |
| Indgangsspænding DC min | 88 V DC |
| Indgangsspænding DC max | 180 V DC |
| Startstrøm ved 120 V AC. typisk | 5 A |
| Startstrøm ved 230 V AC. typisk | 6 A |
| Spændingsområde på forsyningen | Wide-range |
| Effektfaktor ved 120 V AC, fuld belastning. typisk | 0,98 |
| Effektfaktor ved 230 V AC, fuld belastning. typisk | 0,91 |
| Antal faser | 1 |

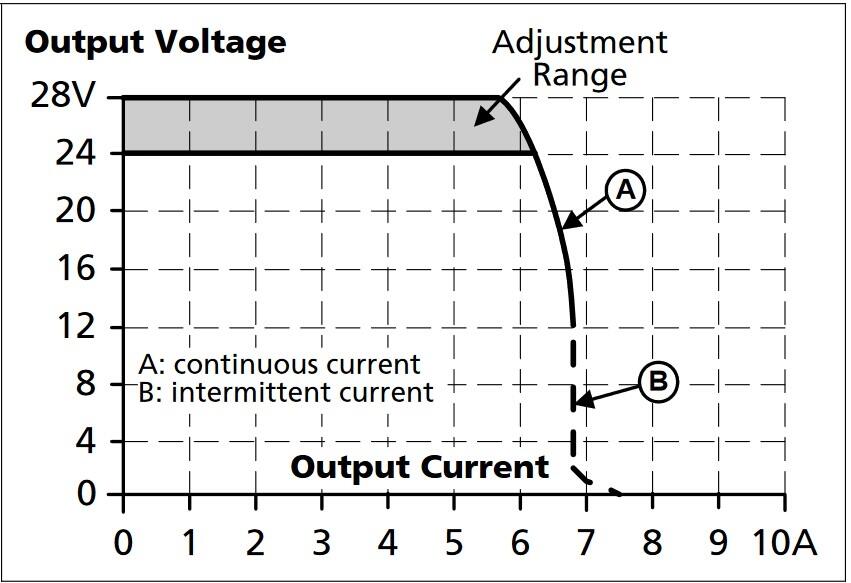

Udgangsdata |
|
| Udgangsspænding DC | 24 V DC |
| Udgangsspænding min | 24 V DC |
| Udgangsspænding max | 28 V DC |
| Udgangsstrøm | 5 A |
| Effekt | 120 W |

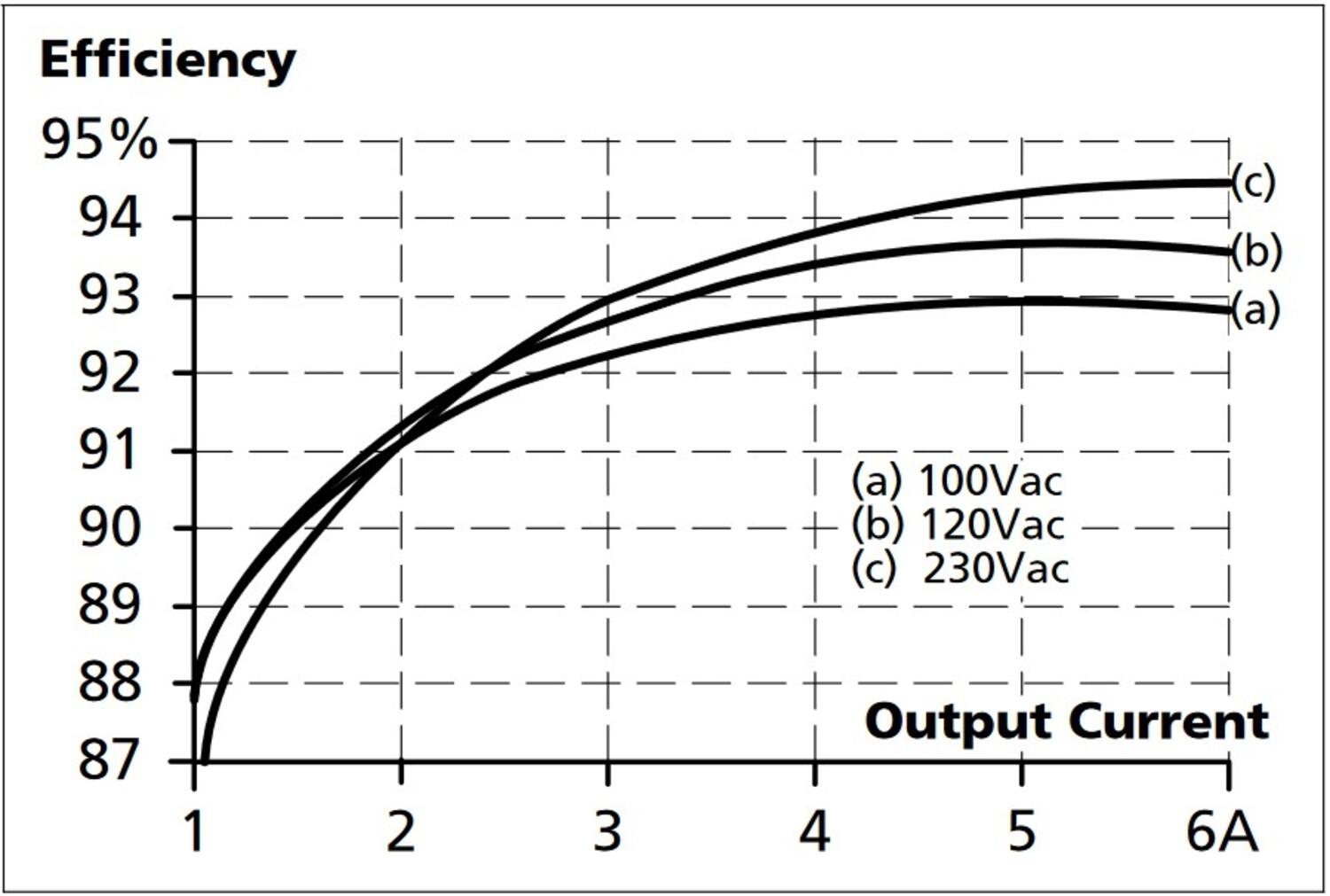

Virkningsgrad/Levetid/MTBF |
|
| Virkningsgrad ved 120 V AC, fuld belastning. typisk | 93,6 % |
| Virkningsgrad ved 230 V AC. Middelværdi | 92 % |
| Virkningsgrad ved 230 V AC, fuld belastning. typisk | 94,3 % |
| Levetid ved 120 V AC, fuld belastning og +40 ° C | 143000 h |
| Levetid ved 230 V AC, fuld belastning og +40 ° C | 166000 h |
| MTBF (IEC 61709) 230 V AC, maks. Belastning, +40 ° C | 876000 h |

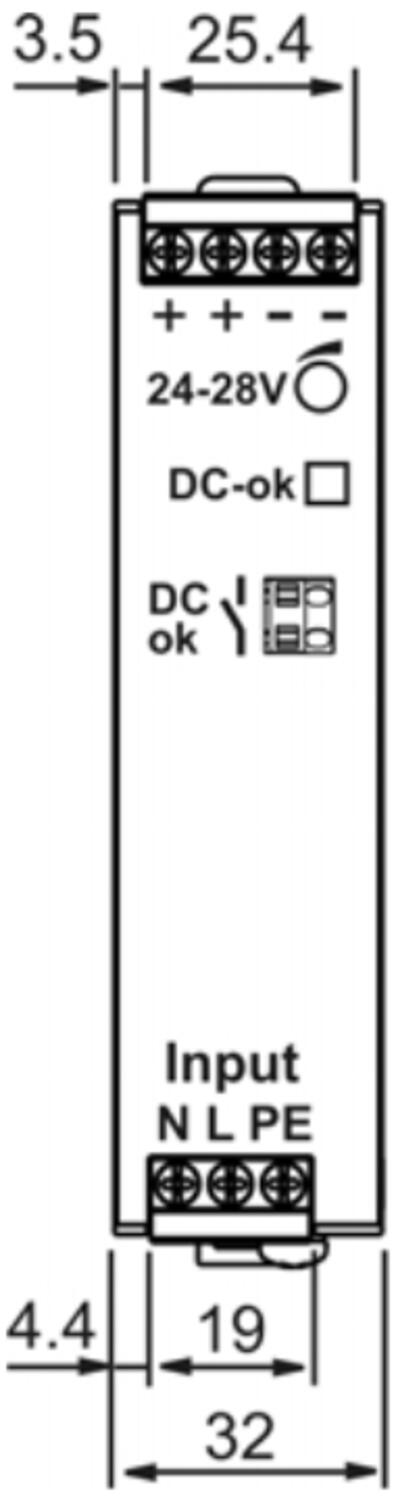

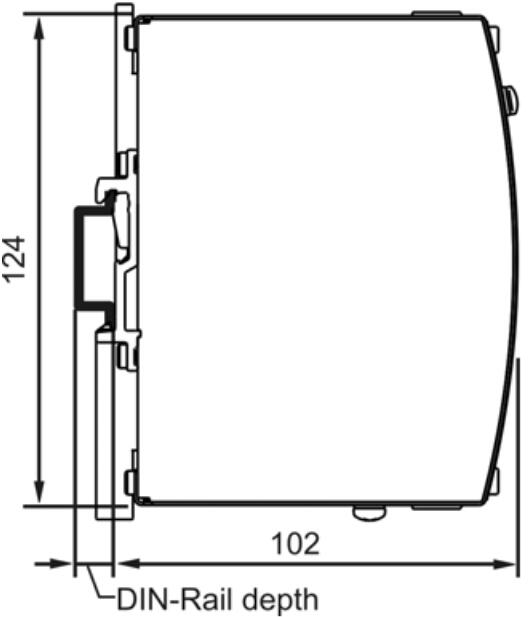

Mål |
|
|---|---|
| Bredde | 32 mm |
| Højde | 124 mm |
| Dybde | 102 mm |
| Vægt | 0,44 kg |
Øvrigt |
|
| Godkendelser | ATEX, CE, cULus, IECEx, IEC 62368-1:2018 |
| Holdetid ved 120 V AC, fuld belastning. Typisk | 35 ms |
| Holdetid ved 230 V AC, fuld belastning. typisk | 35 ms |
| IP-klasse | IP20 |
| Type klemme | Skrue |
| Materiale kapsling | Aluminium |
| Netfrekvens | 50-60 ±6 % |
| Rippel, max | 50 mV pp |
| Serie | Dimension C |
| Strømforbrug ved 120V AC | 1,09 A |
| Strømforbrug ved 230V AC | 0,6 A |
| Reduktion strøm over +60 til +70 ° C | 3 W/°C |
| Temperaturområde uden reduktion fra | -25 °C |
| Temperaturområde uden reduktion til | 60 °C |
| Type strømforsyning | AC-DC |
| Aktivt transientfilter | Ja |
| Conformal coated | Nej |
| DC-OK relæudgang | Ja |
Produktbeskrivelse
Dimension CP-serien er omkostningsoptimerede strømforsyninger, der ikke går på kompromis med kvalitet, pålidelighed og ydeevne. CP-serien er en del af DIMENSION-serien og består af typerne CP5.241, CP10.241 & CP20.241.
CP serien er anden generation af C-serien, er for 1-faset tilslutning og serien sætter nye rekorder på alle tekniske parametre ved at anvende den nyeste teknik og sofistikeret termisk design.
Med en virkningsgrad på typisk 94,3-95,6 % bliver effekttabet meget småt og dermed har bredden på 5A versionen kunne reduceres til kun 32 mm, i sandhed enestående.
Strømforsyningerne har Power Boost på 20 %, hvilket muliggør en højere udgangsstrøm uden at spændingen reduceres. Funktionen er specielt nyttig ved startstrømme under opstart og ved indkobling af for eksempel DC-motorer.
Effektreserven kan anvendes kontinuerligt op til +45 °C og i kortere perioder fra +45 til +60 °C.
Derudover kan strømforsyningerne levere 3 gange den nominelle udgangsstrøm i 12 ms, hvilket hjælper med til at udløse sikringer og sikre bedre selektivitet når kortslutningsstrømmene er små.
Hiccup Plus.
Med Puls nye kortslutningsteknik Hiccup Plus opnås en optimal beskyttelse af installationen på sekundærsiden af strømforsyningen.
Såfremt udgangsspændingen synker til under 13 V DC leverer strømforsyningen 2 x mærkestrømmen i 2 sekunder, derefter lukker strømforsyningen udgangen ned for så at forsøge at genstarte efter ca. 18 sekunder. Med denne funktion sikres en høj kortslutnings- eller overstrøm samtidigt med at der undgås en konstant høj strøm som kan forårsage varmeproblemer med efterfølgende skade på kabler og komponenter.
Flere tekniske fordele. CP serien har aktiv effektfaktorkompensering (PFC) og aktivt filter til beskyttelse mod indkoblingsstrømme, In-rush.
Høj immunitet over for transienter samt lav elektromagnetisk emission, en DC-OK signalkontakt til fjernovervågning og en stor international godkendelsespakke til en lang række applikationer, gør denne strømforsyninger egnet til næsten enhver situation.
