MOLEX

Molex dobbelt DIN indstøbt kabel

Antal poler



2+jord

Materiale i stik



Glasfiberforstærket polypropylen

Kabeltype



PUR sort

Kabelstørrelse



PUR 4x0,75 mm², PUR 4x0,5 mm² med M12

Maks. strøm



5 A

Kontaktmodstand



≤4 mΩ

IP-klasse



IP65

Isoleringsklasse



VDE0110-1/89

Temperaturområde

PUR:

Fast applikation -30 °C til +90 °C
Mobil applikation -5 °C til +90 °C

Elektronik



C4: LED+varistor

Pakning



Nitrilprofilpakning

Skrue



M3x25 mm

Kabler leveres komplet med skrue og profilpakning i nitril og kan skræddersyes efter krav.

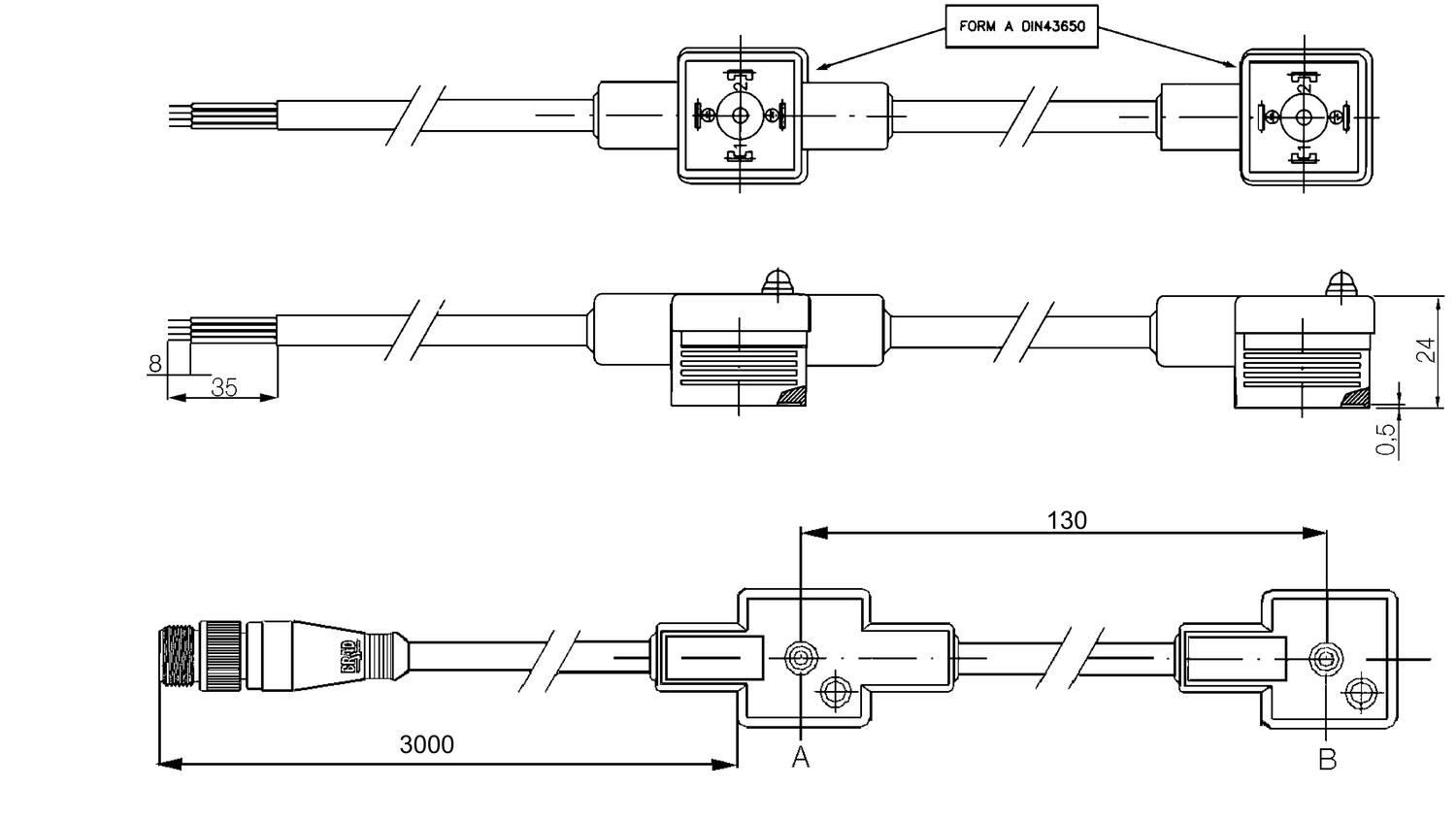

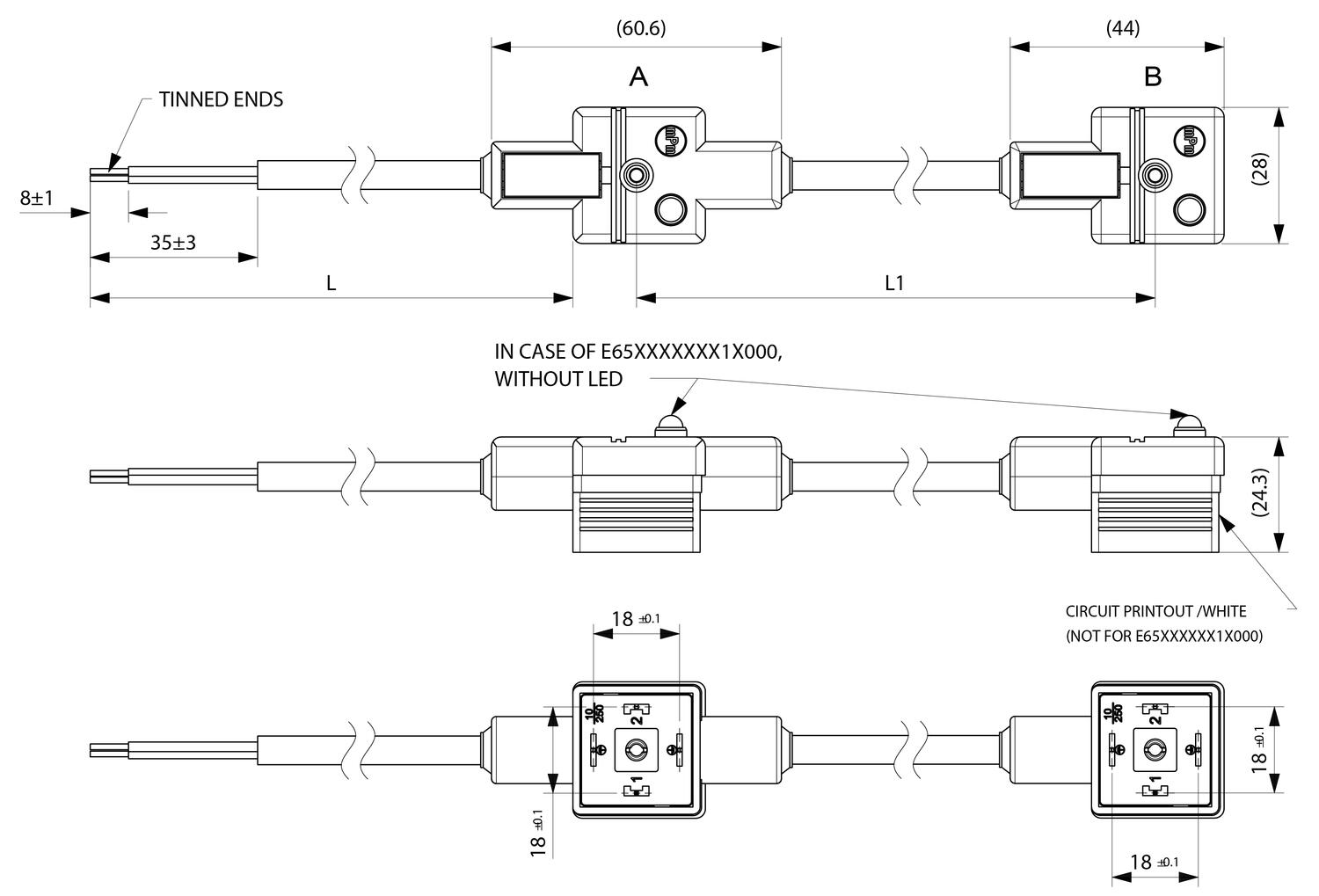

Dimensioner



Tilkobling



Best.nr.

Varenr.

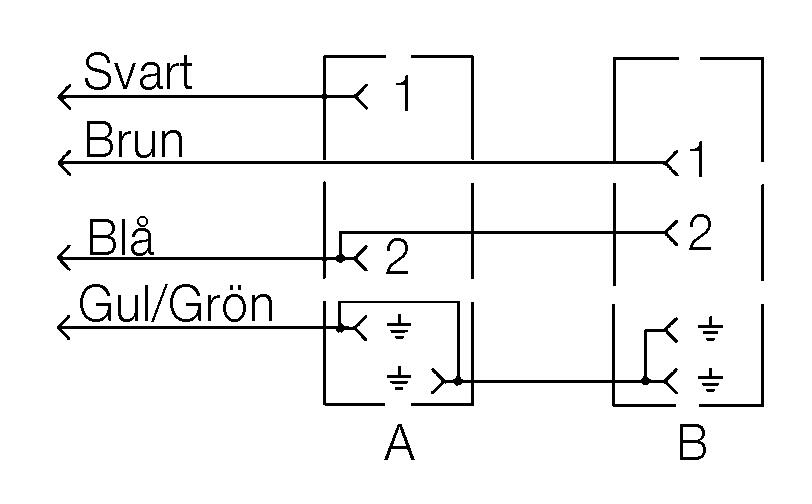

Kredsløb

Spænding

Tilslutning

Kabeltype

L1

L2

653P3NA1311C4H

C4

24 V vekselstrøm/jævnstrøm

Frie linjer

PUR

1 m

130 mm

653P3NA1711C4H

C4

24 V vekselstrøm/jævnstrøm

Ubrugte ledninger

PUR

1 m

170 mm

653P3NA2011C4H

C4

24 V vekselstrøm/jævnstrøm

Ubrugte ledninger

PUR

1 m

200 mm

65AP2NA1311C4H

C4

24 V vekselstrøm/jævnstrøm

Lige M12

PUR

1 m

130 mm

65AP2NA1711C4H

C4

24 V vekselstrøm/jævnstrøm

Lige M12

PUR

1 m

170 mm

65AP2NA2011C4H

C4

24 V vekselstrøm/jævnstrøm

Lige M12

PUR

1 m

200 mm

65AP2NB2011C4H

C4

24 V vekselstrøm/jævnstrøm

Lige M12

PUR

1,5 m

200 mm

65AP2NC2011C4H

C4

24 V vekselstrøm/jævnstrøm

Lige M12

PUR

2 m

200 mm

653P3NE1311C4H

C4

24 V vekselstrøm/jævnstrøm

Ubrugte ledninger

PUR

3 m

130 mm

653P3NE1711C4H

C4

24 V vekselstrøm/jævnstrøm

Ubrugte ledninger

PUR

3 m

170 mm

653P3NE2011C4H

C4

24 V vekselstrøm/jævnstrøm

Ubrugte ledninger

PUR

3 m

200 mm

65AP2NE1311C4H

C4

24 V vekselstrøm/jævnstrøm

Lige M12

PUR

3 m

130 mm

65AP2NE1711C4H

C4

24 V vekselstrøm/jævnstrøm

Lige M12

PUR

3 m

170 mm

65AP2NE2011C4H

C4

24 V vekselstrøm/jævnstrøm

Lige M12

PUR

3 m

200 mm



Specielle versioner

  • Andre DIN standarder, DIN B Industriel
  • Andre kredsløb S0 eller uden kredsløb
  • Andre kabellængder, (begge mellem stik og hele kablet)
  • Andre kabeltyper, PVC, CEI
  • Andre spændinger
  • Tredobbelt DIN

Tilbehør

  • Nitrilprofilpakning G11
  • Silikoneprofilpakning S11
  • Flad nitrilpakning G10
  • Flad silikonepakning S10
  • Skrue M3x25
  • Printede mærkeplader
  • Afstøbning i en del for den bedste tætning
  • Dobbel funktion fra et enkelt kabel
  • Hurtig og enkel installation
  • EN175301-803 (DIN43650)-A

Udvalgt variant

molex_logo.eps

Download som pdf

Tekniske data / dokumenter

Beskrivelse af produktet

Tilbehør og relaterede produkter

Udvalgt variant

Specifikationer

Beskyttelseskredsløb C4: LED + varistor
Farve kabel Sort
Farve lysdiode Gul
Indre isolering PVC
IP-klasse IP65
Konstruktion DINA 43650
Spænding AC/DC maks 24 V
Strøm maks 5 A
Temperaturområde fast anvendelse fra -40 °C
Temperaturområde fleksibel anvendelse fra -15 °C
Temperaturområde fleksibel anvendelse til 90 °C
Tværsnit 0,75 mm²
Ydre isolering PUR

Mål & tilslutninger

Tekniske illustrationer

Produktbeskrivelse

Antal poler



2+jord

Materiale i stik



Glasfiberforstærket polypropylen

Kabeltype



PUR sort

Kabelstørrelse



PUR 4x0,75 mm², PUR 4x0,5 mm² med M12

Maks. strøm



5 A

Kontaktmodstand



≤4 mΩ

IP-klasse



IP65

Isoleringsklasse



VDE0110-1/89

Temperaturområde

PUR:

Fast applikation -30 °C til +90 °C
Mobil applikation -5 °C til +90 °C

Elektronik



C4: LED+varistor

Pakning



Nitrilprofilpakning

Skrue



M3x25 mm

Kabler leveres komplet med skrue og profilpakning i nitril og kan skræddersyes efter krav.

Dimensioner



Tilkobling



Best.nr.

Varenr.

Kredsløb

Spænding

Tilslutning

Kabeltype

L1

L2

653P3NA1311C4H

C4

24 V vekselstrøm/jævnstrøm

Frie linjer

PUR

1 m

130 mm

653P3NA1711C4H

C4

24 V vekselstrøm/jævnstrøm

Ubrugte ledninger

PUR

1 m

170 mm

653P3NA2011C4H

C4

24 V vekselstrøm/jævnstrøm

Ubrugte ledninger

PUR

1 m

200 mm

65AP2NA1311C4H

C4

24 V vekselstrøm/jævnstrøm

Lige M12

PUR

1 m

130 mm

65AP2NA1711C4H

C4

24 V vekselstrøm/jævnstrøm

Lige M12

PUR

1 m

170 mm

65AP2NA2011C4H

C4

24 V vekselstrøm/jævnstrøm

Lige M12

PUR

1 m

200 mm

65AP2NB2011C4H

C4

24 V vekselstrøm/jævnstrøm

Lige M12

PUR

1,5 m

200 mm

65AP2NC2011C4H

C4

24 V vekselstrøm/jævnstrøm

Lige M12

PUR

2 m

200 mm

653P3NE1311C4H

C4

24 V vekselstrøm/jævnstrøm

Ubrugte ledninger

PUR

3 m

130 mm

653P3NE1711C4H

C4

24 V vekselstrøm/jævnstrøm

Ubrugte ledninger

PUR

3 m

170 mm

653P3NE2011C4H

C4

24 V vekselstrøm/jævnstrøm

Ubrugte ledninger

PUR

3 m

200 mm

65AP2NE1311C4H

C4

24 V vekselstrøm/jævnstrøm

Lige M12

PUR

3 m

130 mm

65AP2NE1711C4H

C4

24 V vekselstrøm/jævnstrøm

Lige M12

PUR

3 m

170 mm

65AP2NE2011C4H

C4

24 V vekselstrøm/jævnstrøm

Lige M12

PUR

3 m

200 mm



Specielle versioner

  • Andre DIN standarder, DIN B Industriel
  • Andre kredsløb S0 eller uden kredsløb
  • Andre kabellængder, (begge mellem stik og hele kablet)
  • Andre kabeltyper, PVC, CEI
  • Andre spændinger
  • Tredobbelt DIN

Tilbehør

  • Nitrilprofilpakning G11
  • Silikoneprofilpakning S11
  • Flad nitrilpakning G10
  • Flad silikonepakning S10
  • Skrue M3x25
  • Printede mærkeplader
