ASCO

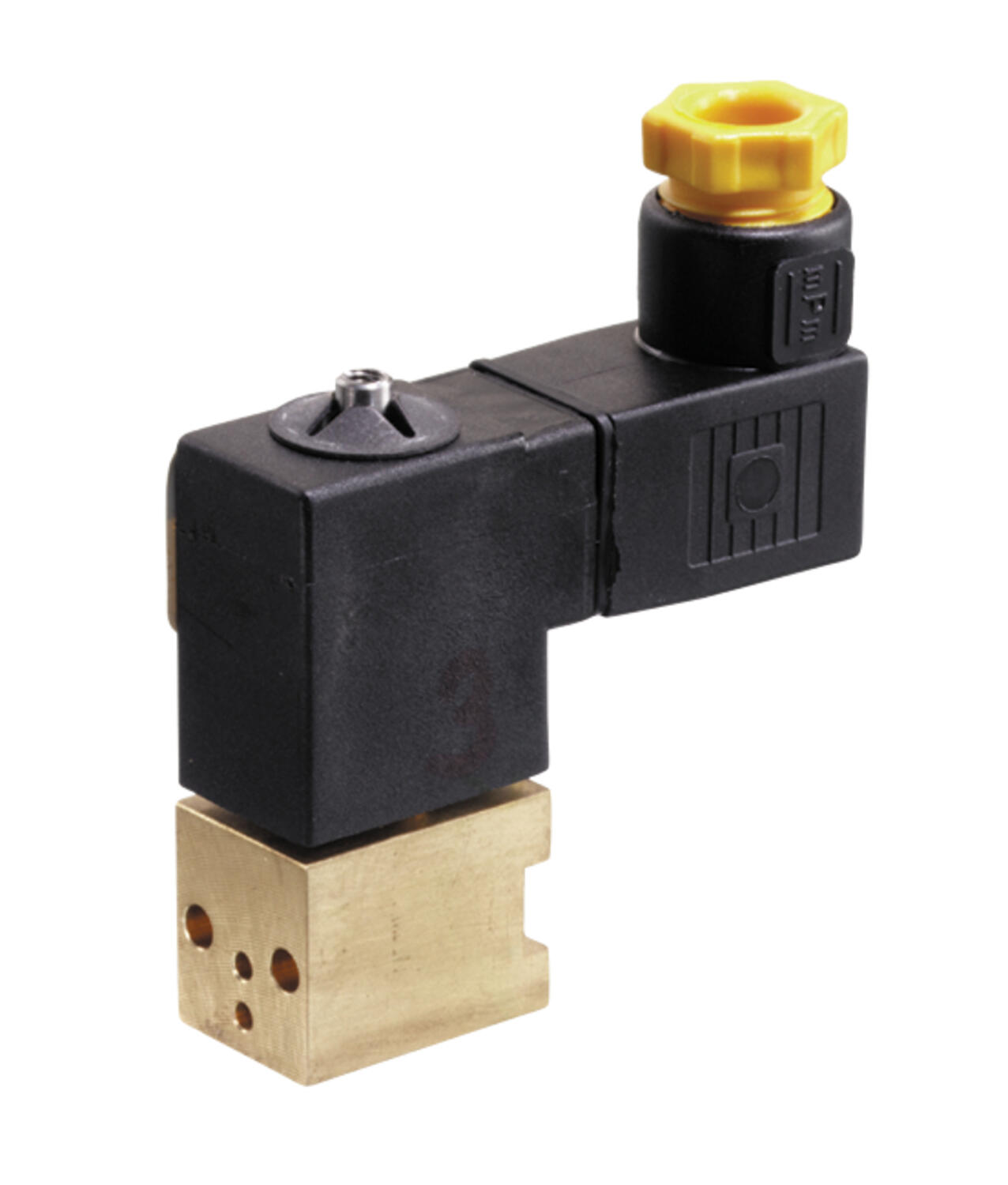

Proportionalventil M5, Posiflow
Serie 202
Differenstryk | 0-12 bar |
Maks. tilladt tryk | 12 bar |
Medie | Luft og neutrale gasser |
Medietemperatur | 0 °C til +60 °C, FPM (viton) |
IP-klasse | IP65 |
Standardspændinger | 0 til 24 VDC |
Hysterese | <5 % |
Repeterbarhed | 3 % |
Følsomhed | 2 % |
Tilslutning | Form C |
|
|
Design |
|
Ventilkrop | Messing |
Kernerør | Messing |
Kerne | Rustfrit 430FSS |
Fjeder | Rustfrit 302SS |
Sæde | Messing |
Pakninger | FPM (Viton) |
Spole | Epoxy |

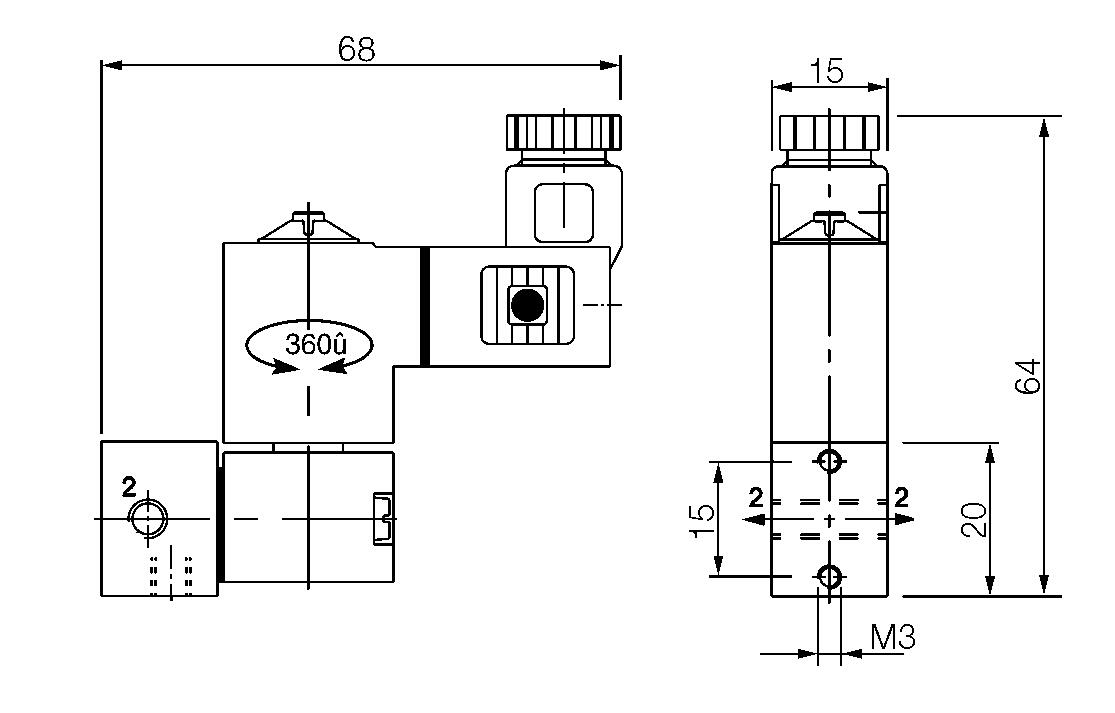

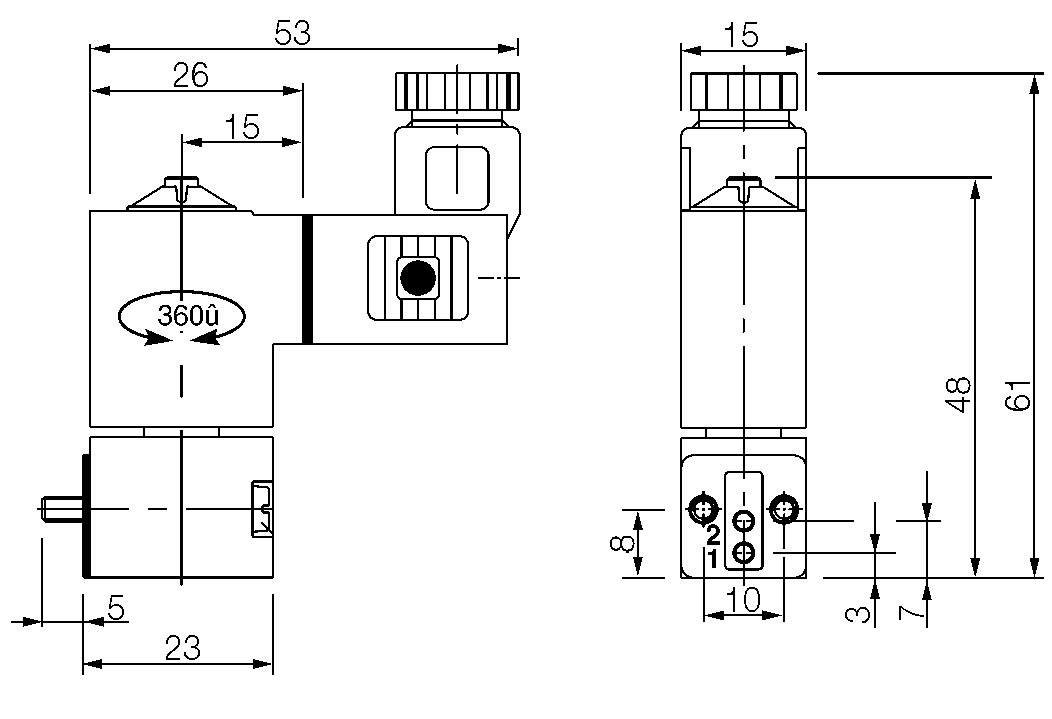

Dimensioner
Bundplademontage | M5-tilslutning |
|
|
Spole | Spænding | Strømforbrug | Omgivelsestemperatur | |
| V jævnstrøm | arbejdsstrøm | varm/kold |
|
|
| mA | W |
|
CM15 | 12 | Maks. 175 | 3/2.6 | 0 °C til +60 °C |
CM15 | 24 | Maks. 125 | 3/2.6 | 0 °C til +60 °C |
Ordrenr. | Tilslutning | Flow-faktor Kv | Differenstryk bar |
| |||
| mm | m³/t | l/min. | min. | vakuum | luft/gas |
|
SCS202A101VS3 | 0.8 | 0.02 | 0.3 | 0 | 1 | 12.0 |
|
SCS202A102VS3 | 1.2 | 0.05 | 0.8 | 0 | 1 | 7.0 |
|
SCS202A103VS3 | 1.6 | 0.08 | 1.3 | 0 | 1 | 4.0 |
|
SCS202A104VS3 | 2.0 | 0.10 | 1.7 | 0 | 1 | 2.5 |
|
SCS202A105VS3 | 0.8 | 0.02 | 0.3 | 0 | 1 | 12.0 |
|
SCS202A106VS3 | 1.2 | 0.05 | 0.8 | 0 | 1 | 7.0 |
|
SCS202A107VS3 | 1.6 | 0.08 | 1.3 | 0 | 1 | 4.0 |
|
SCS202A108VS3 | 2.0 | 0.10 | 1.7 | 0 | 1 | 2.5 |
|
Tilbehør
- Kabelstik - 19207N21
- Kontrolelektronik - E908A004
- Bundplade - 30300001
- Strømløs lukket
- Kompakt version
- Arbejdstryk 0 til 12 bar
- Hus i messing
Udvalgt variant
Udvalgt variant
Specifikationer
| Differenstryk luft max | 12 bar |
|---|---|
| Differenstryk max | 12 bar |
| Differenstryk min | 0 bar |
| Differenstryk vakuum max | 1 bar |
| Funktion 1 | 2/2 |
| Funktion 2 | Normalt lukket |
| Gennemløb | 0,8 mm |
| Materiale ventilhus | Messing |
| Max flow | 0,3 l/min |
| Medietemperatur fra | 0 °C |
| Medietemperatur til | 60 °C |
