TRAFAG

Tryktransmitter, hydraulik

Model NAH

NAH er en robust konstrueret tryktransmitter til brug i hårde, industrielle applikationer. Den tåler temperaturer fra -40°c...+125°c og er ekstra beskyttet imod vibrationer.
Den fuldsvejste målecelle gør, at der ikke er unødige pakninger, og alle medieberørte dele er i rustfrit stål. Den har en rigtig god langtidsstabilitet samtidig med, at den er modstandsdygtig over for overtryk. Vi har valg at levere standardudgaverne med en indbygget dæmpning på 0,4mm, hvor hullet er 30° forskudt, så mediet ikke presses direkte ind på målecellen. Selv med denne dæmpning er sensoren hurtigere end 5 ms.
Med den robuste konstruktion og den høje EMC-/EMI-beskyttelse overholder tryktransmitteren de strengeste industrielle krav.

Det yderst fleksible transmitterprogram indeholder mange forskellige muligheder for andre signaler, tilslutninger osv. Kontakt os for yderligere informationer.



Optioner:
• Bedre nøjagtighedsklasse 0.1% FS
• Tryktransmittere til absolut trykområde
• Alternative tilslutninger: G1/4" NPT, 7/16"-20UNF udvendig, 7/16"-20UNF indvendig med ventilåbner
• Alternative elektriske tilslutninger: M12x1 5 polet, DIN43650/micro c (9,4mm)
• Alternative elektriske fortrådninger findes.

• Anden rise time: 32 ms eller 18μs

  • Nøjagtighed 0,3% FS typ.
  • Højt temperaturområde -40...125°C
  • Stik M12x1
  • Måleområder -1...+1,5 til 0...600 bar

Udvalgt variant

Udvalgt variant

Specifikationer

Chok, mekanisk 100 g / 11 ms
Dæmpning Indbygget 0,4mm drosselskrue
Driftstemperatur -40...125°C
Elektrisk tilslutning M12x1,5
EMC EN/IEC61000-6-4, 61000-6-2
Forsyningsspænding 9-32 VDC
IP-klasse IP67
Langtidsstabilitet, typisk <±0,2% FS
Luftfugtighed max 95 % Rh
Materiale hus Rustfrit stål 304
Materiale pakning FKM
Max overtryk 7,5 bar
Medieberørte dele, procestilslutning Rustfrit stål 630
Medieberørte dele, sensor Rustfrit stål 630
Medietemperatur fra -40 °C
Medietemperatur til 125 °C
Montagemoment 25 Nm
Måleområde 0-2,5 bar
Måleprincip Tyndfilm
NLH (BSL gennem nul), typisk ±0,2% FS
Nøjagtighed v. 25°C, typisk ±0,3% FS
Opstartstid 100 ms
Sprængtryk 50 bar
Tryktilslutning G1/4 M
Udgangssignal 4-20 mA
Vægt 50 g
Vibration, resonans 15g RMS (20...2000Hz), 25g sin (80...2000 Hz)

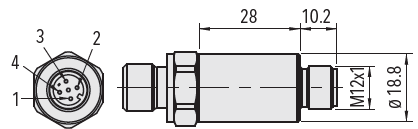

Mål & tilslutninger

Produktbeskrivelse

NAH er en robust konstrueret tryktransmitter til brug i hårde, industrielle applikationer. Den tåler temperaturer fra -40°c...+125°c og er ekstra beskyttet imod vibrationer.
Den fuldsvejste målecelle gør, at der ikke er unødige pakninger, og alle medieberørte dele er i rustfrit stål. Den har en rigtig god langtidsstabilitet samtidig med, at den er modstandsdygtig over for overtryk. Vi har valg at levere standardudgaverne med en indbygget dæmpning på 0,4mm, hvor hullet er 30° forskudt, så mediet ikke presses direkte ind på målecellen. Selv med denne dæmpning er sensoren hurtigere end 5 ms.
Med den robuste konstruktion og den høje EMC-/EMI-beskyttelse overholder tryktransmitteren de strengeste industrielle krav.

Det yderst fleksible transmitterprogram indeholder mange forskellige muligheder for andre signaler, tilslutninger osv. Kontakt os for yderligere informationer.



Optioner:
• Bedre nøjagtighedsklasse 0.1% FS
• Tryktransmittere til absolut trykområde
• Alternative tilslutninger: G1/4" NPT, 7/16"-20UNF udvendig, 7/16"-20UNF indvendig med ventilåbner
• Alternative elektriske tilslutninger: M12x1 5 polet, DIN43650/micro c (9,4mm)
• Alternative elektriske fortrådninger findes.

• Anden rise time: 32 ms eller 18μs

Tilbehør

Relaterede produkter

EU stiller krav til danske renseanlæg

Det nye 4. rensetrin skal sikre fjernelse af vanskeligt nedbrydelige stoffer som PFAS og medicinrester – og det stiller høje krav til både teknologi, dokumentation og driftssikkerhed.

mk15 og mk25
Produktnyheder

To nye aktuatorer til hårde miljøer og kompakte rum

MK15 og MK25 fra Moteck – kompakte, robuste og intelligente aktuatorer til industrielle applikationer. Vi har nu to nye tilføjelser til sortimentet af lineære aktuatorer fra Moteck – MK15 og MK25. Disse aktuatorer er udviklet til at imødekomme kravene i barske industrielle miljøer, hvor kompakte dimensioner, høj beskyttelsesklasse og smart funktionalitet er i fokus.

Brooks tilbud
Produktnyheder

Spar penge og ressourcer med opgradering

Forlæng dit udstyrs levetid, undgå dyre nyindkøb og opgradér til fremtiden. På den måde opnår du stabil drift, avanceret diagnosticering og højere procesudbytte – og samtidig styrker du både din bundlinje og miljøindsats.

Brint
Tips og guides

Brint - energi til fremtiden

Vätgas, det mest förekommande grundämnet i universum, har seglat upp som en av de mest lovande energibärarna för framtiden. Även om dess potential har varit känd i årtionden, har de senaste framstegen inom teknik och ökande miljökrav gett vätgasen en central roll i den globala energiövergången. Men vad gör vätgas så speciell och hur kan den bidra till en hållbar framtid?

Dis sensor istedet for kviksølvsafbrydere
Tips og guides

Derfor skal du skifte fra kviksølvsafbrydere til DIS-sensorer

I mange år har kviksølvsafbrydere været anvendt i industrien, særligt i lifte og andre tunge maskiner, på grund af deres pålidelighed og holdbarhed. Men med stigende fokus på miljø- og sundhedsrisici er det blevet afgørende at erstatte dem med sikrere alternativer som DIS-sensorer.

Få mere ud af din robot listing
Produktnyheder

Maksimer din robots potentiale med skræddersyede EOAT-løsninger

For at få mest muligt ud af din robot er det vigtigt at have det rette end-of-arm-tooling (EOAT). Skræddersyede EOAT-løsninger kan forbedre effektiviteten, præcisionen og fleksibiliteten i dine automatiseringsprocesser.

Favoritter Artikler Max overtryk Måleområde Sprængtryk Pris
7,5 bar
0-2,5 bar
50 bar
12 bar
0-4 bar
60 bar
18 bar
0-6 bar
100 bar
30 bar
0-10 bar
200 bar
48 bar
0-16 bar
200 bar
75 bar
0-25 bar
300 bar
120 bar
0-40 bar
300 bar
300 bar
0-100 bar
500 bar
750 bar
0-250 bar
1000 bar
1000 bar
0-400 bar
2000 bar
1500 bar
0-600 bar
2500 bar
