TRAFAG
Tryktransmitter, universel anvendelse
Model ECT
ECT er en kompakt konstrueret tryktransmitter til brug i næsten alle almindelige industrielle applikationer. Den keramiske målecelle er en rigtig god pris/performance-løsning, som er velegnet til mange aggressive medier. ECT fås i et utal af forskellige varianter, f.eks. med foranliggende membran, M12-stik, integreret kabel, medieberørte dele i titanium osv.
Med den robuste konstruktion og den høje EMC-/EMI-beskyttelse overholder tryktransmitteren de strengeste industrielle krav.
Optioner:
• Tryktransmittere til absolut trykområde ≤0..40 bar
• Alternative tilslutninger: G1/4, G1/2", 1/4" NPT, G1/4" hun, G3/4" med foranliggende membran
• Alternative pakninger: CR, EPDM
• Indbygget drosselskrue på Ø 0,3mm, Ø 0,5mm eller Ø1.0mm
• Alternative sensormaterialer: CuZn, 1.4404 / 1.4435 (AISI316L)

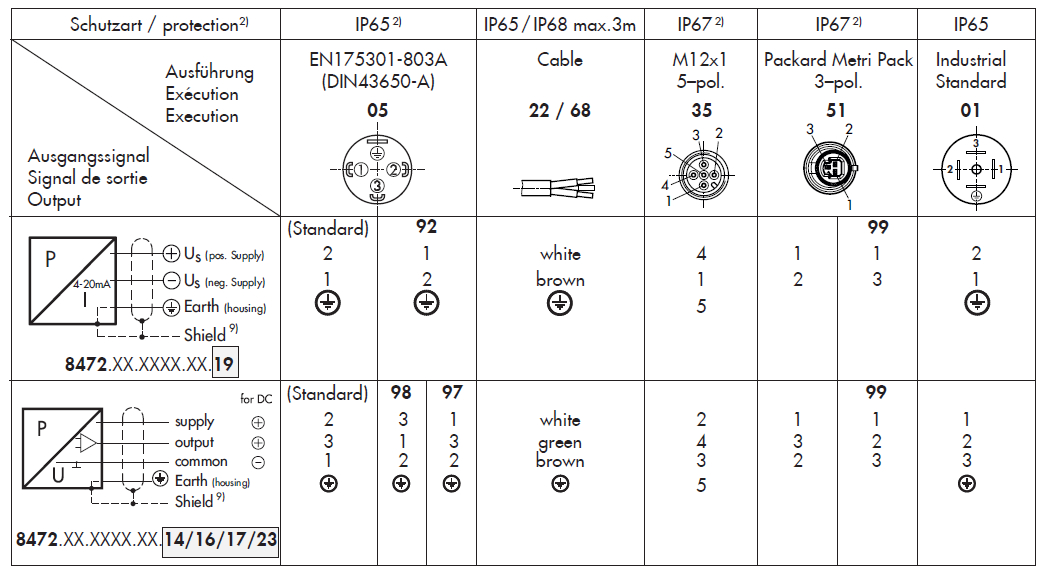

• Alternative elektriske tilslutninger: M12x1 stik, Kabel med løse ender, Packard Metri Pack, lille industristik
• Alternative elektriske fortrådninger findes
- Keramisk målecelle
- G1/4 processtilslutning
- Måleområde -1...0 til 0...100 bar
- Velegnet til agressive medier
- Option: titanium eller duplex
Udvalgt variant
Udvalgt variant
Specifikationer
| Chok, mekanisk | 50 g / 11 ms |
|---|---|
| Driftstemperatur | -25...85°C |
| Elektrisk tilslutning | DIN EN175301-803A |
| EMC | EN/IEC61000-6-3, 61000-6-2 |
| Forsyningsspænding | 9-30 VDC |
| IP-klasse | IP65 |
| Langtidsstabilitet, typisk | <±0,3% FS |
| Materiale hus | Rustfrit stål 303 |
| Materiale pakning | FKM |
| Max overtryk | 2 bar |
| Medieberørte dele, procestilslutning | Rustfrit stål 303 |
| Medietemperatur fra | -25 °C |
| Medietemperatur til | 125 °C |
| Montagemoment | 15-20 Nm |
| Måleområde | 0-1 bar |
|---|---|
| Måleprincip | Keramisk målecelle |
| NLH (BSL gennem nul), typisk | ±0,2% FS |
| Nøjagtighed v. 25°C, typisk | ±0,5% FS |
| Opstartstid | <1,5 sek. |
| Sprængtryk | 3 bar |
| Stigningstid, typisk | 1 ms (10...90% FS) |
| Total error band, typisk | ±3% FS |
| Tryktilslutning | G1/4 M |
| Udgangssignal | 4-20 mA |
| Vægt | 110 g |
| Vibration, resonans | 4 g (10...2000Hz) |
Produktbeskrivelse
ECT er en kompakt konstrueret tryktransmitter til brug i næsten alle almindelige industrielle applikationer. Den keramiske målecelle er en rigtig god pris/performance-løsning, som er velegnet til mange aggressive medier. ECT fås i et utal af forskellige varianter, f.eks. med foranliggende membran, M12-stik, integreret kabel, medieberørte dele i titanium osv.
Med den robuste konstruktion og den høje EMC-/EMI-beskyttelse overholder tryktransmitteren de strengeste industrielle krav.
Optioner:
• Tryktransmittere til absolut trykområde ≤0..40 bar
• Alternative tilslutninger: G1/4, G1/2", 1/4" NPT, G1/4" hun, G3/4" med foranliggende membran
• Alternative pakninger: CR, EPDM
• Indbygget drosselskrue på Ø 0,3mm, Ø 0,5mm eller Ø1.0mm
• Alternative sensormaterialer: CuZn, 1.4404 / 1.4435 (AISI316L)
• Alternative elektriske tilslutninger: M12x1 stik, Kabel med løse ender, Packard Metri Pack, lille industristik
• Alternative elektriske fortrådninger findes
